Газификационные котлы на дровах — Generátor
Газификационные котлы на дровах — Generátor Газификационные котлы на дровах — Generátor Газификационные котлы на дровах — Generátor Газификационные котлы на дровах — Generátor Газификационные котлы на дровах — Generátor Газификационные котлы на дровах — Generátor Газификационные котлы на дровах — Generátor

Газификационные котлы на дровах — Generátor

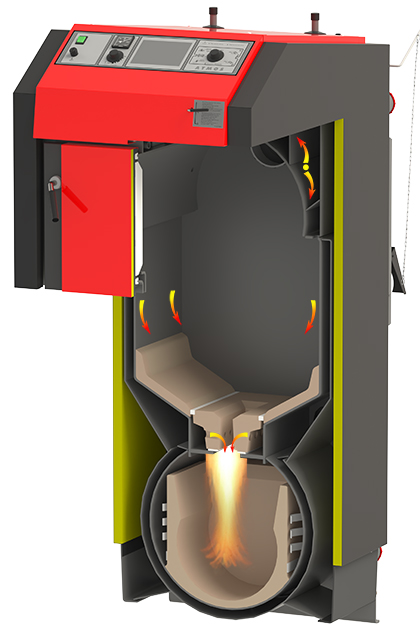

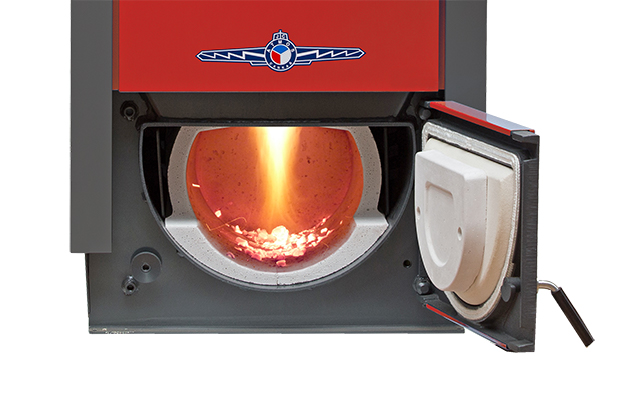

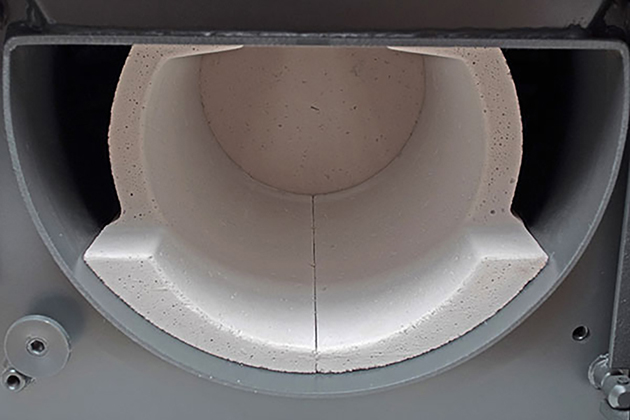

Современные котлы Generátor («Генератор») отличаются специальной топочной камерой, обложенной с обоих сторон керамическими огнеупорными блоками. В этих огнеупорных блоках в нижней части имеются отверстия для подачи хорошо предварительно нагретого первичного воздуха, который обеспечивает последовательное перемещение и сжигание древесины. Между верхней топочной камерой и нижней камерой сгорания котлы оснащены газификационной форсункой с отверстиями для подачи предварительно нагретого вторичного воздуха. Через эту форсунку проходит пламя в нижнюю камеру сгорания с шаровым керамическим пространством, где происходит совершенное догорание всех сожжённых веществ. Котлы также оснащены задним дымоходным каналом с ребристым теплообменником, обеспечивающим высокий КПД, и вытяжным вентилятором для отвода дымовых газов в дымовую трубу. Корпус котла ATMOS Generátor изготовлен как сварная конструкция из качественных стальных листов толщиной 8 — 3 мм.

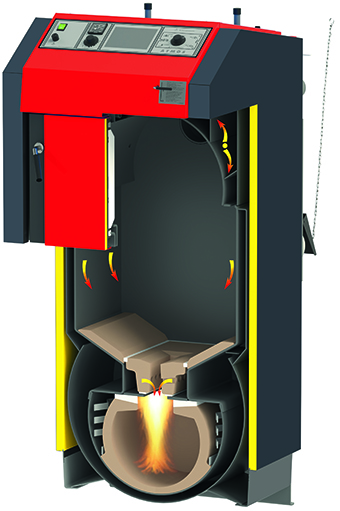

Газификация топлива (обратное горение) с последующим сжиганием древесного газа при температуре 1 000 – 1 250 °C в керамической камере сгорания обеспечивает высококачественное сжигание древесины с высоким КПД и минимумом загрязняющих веществ, выпускаемых в воздух.

Подача воздуха и процесс сгорания, управляемый вытяжным вентилятором, в комбинации с простым или электронным регулированием по желанию заказчика, позволяет быстро затопить котёл и обеспечивает хорошее сжигание уже в процессе растопки.

  • КПД котла в зависимости от типа 88,8 - 91,2 %

  • Отвечает требованиям Ekodesign (2015/1189)

  • Класс котла 5 (ČSN EN 303-5)

ecolabeling

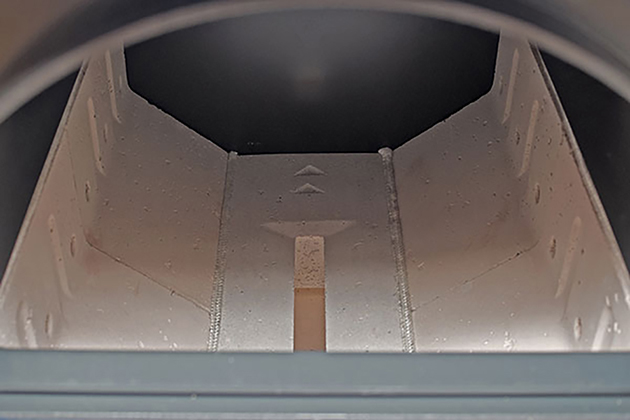

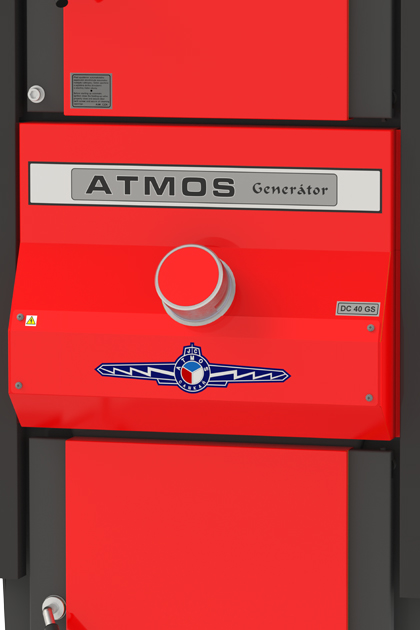

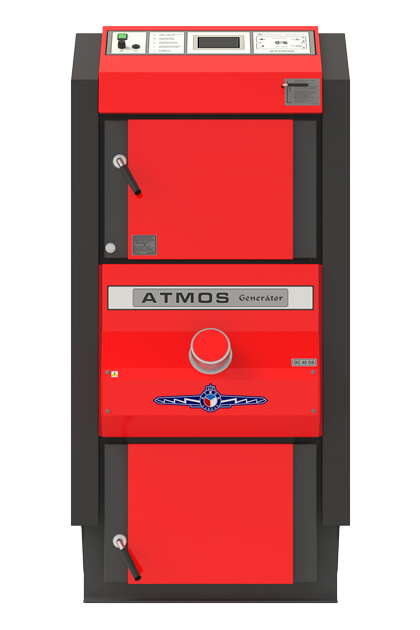

Котёл на дровах ATMOS Generátor DC15GS, DC20GS, DC25GS, DC32GS и DC40GS с большой загрузочной камерой, обложенной керамикой для оптимального качества сгорания. Это реальный генератор на древесном газу.

Преимущества газификационных котлов для сжигания кусковой древесины ATMOS

  • Возможность сжигания больших кусков древесины
  • Большой бункер топлива — длительное время горения — до 12 часов, в зависимости от типа котла
  • Высокий КПД от 88 до 92 % в зависимости от типа — первичный и вторичный воздух предварительно нагревается до высокой температуры
  • Керамическая загрузочная камера
  • Керамическая камера сгорания
  • Экологическое сжигание — котёл согласно ČSN EN 303-5 класса 5 EKODESIGN 2015/1189
  • Вытяжной вентилятор — золоудаление без пыли, котельная без дыма
  • Охлаждающий контур для защиты от перегрева — без риска повреждения котла
  • Автоматическое отключение котла после того, как догорит топливо — термостат дымовых газов
  • Удобное золоудаление — большое пространство для золы (при применении дров — золоудаление раз в неделю)
  • Котёл без трубной перегородки — простая чистка
  • Небольшие размеры и низкий вес
  • Можно выбрать дверцу П / Л (правая/левая)
  • Возможность подключения без аккумулирующего бака
  • Высокое качество





Установка

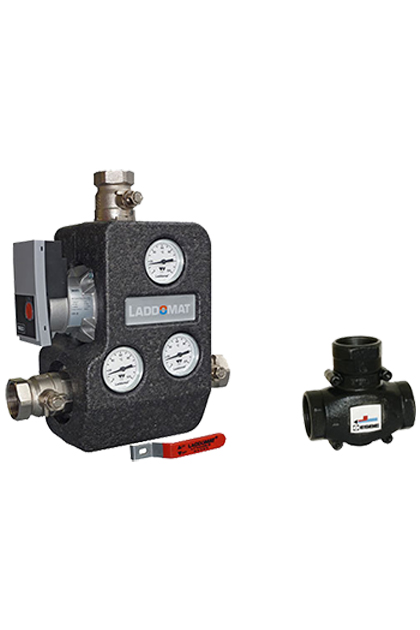

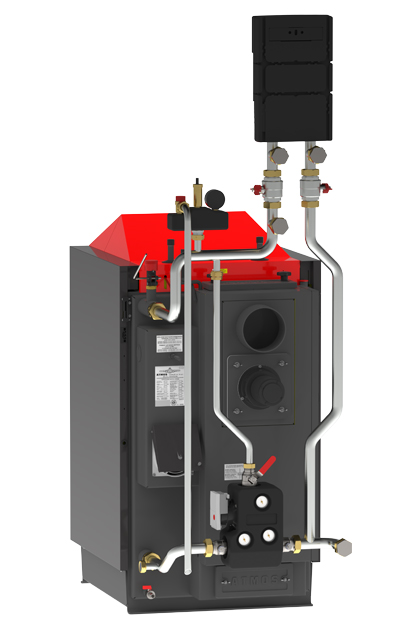

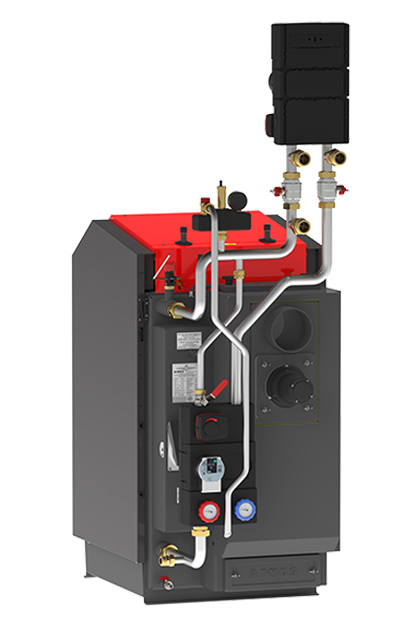

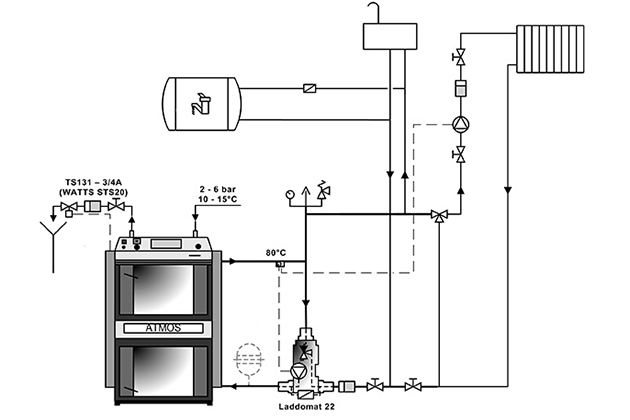

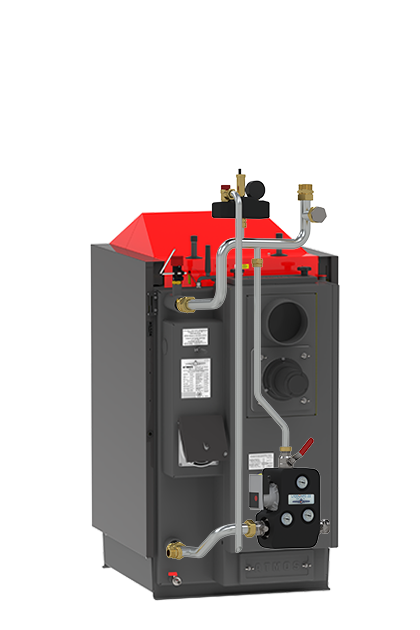

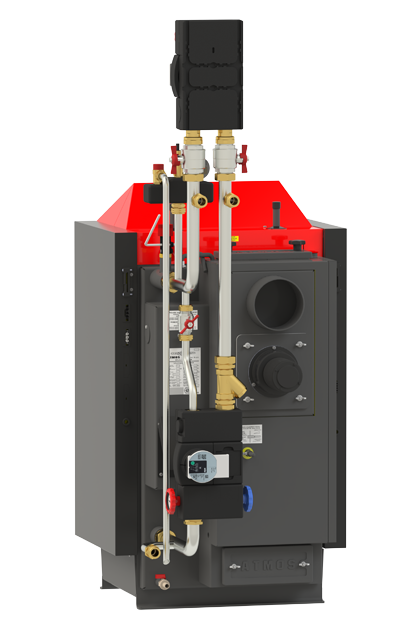

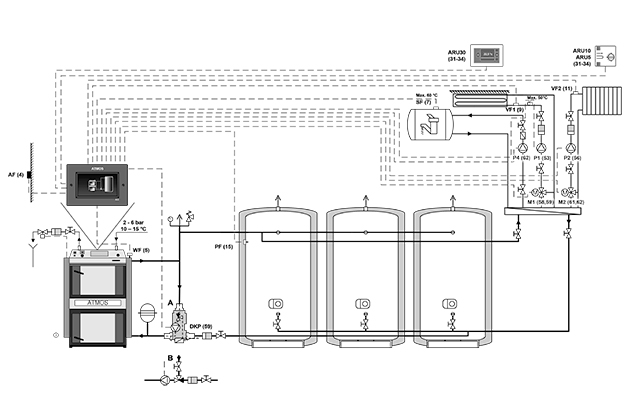

При монтаже рекомендуется использовать оригинальный комплект подключения ATMOS, например, F71 ESBE, F1 — F4, F12 Laddomat, F21 — F22 (только контур котла) или F31 и F32 AKU в случае подключения к накопительным бакам. После котла ATMOS необходимо создать так называемый котловой контур, содержащий LADDOMAT 22 или термостатический клапан (для электронного контроллера ACD 03/04 – трехходовой клапан, управляемый серводвигателем), с минимальной температурой обратной воды в котле. 65 °С. Температуру воды на выходе из котла необходимо постоянно поддерживать в пределах 80 – 90 °С, а на смесительном трехходовом кране выставляем температуру воды на радиаторы или теплый пол по мере необходимости (напр. 30 – 80 °С).
Все котлы в стандартной комплектации поставляются с контуром охлаждения для защиты от перегрева. Установите котлы с накопительными баками, чтобы снизить расход топлива и повысить комфорт отопления.



Регулирование котлов

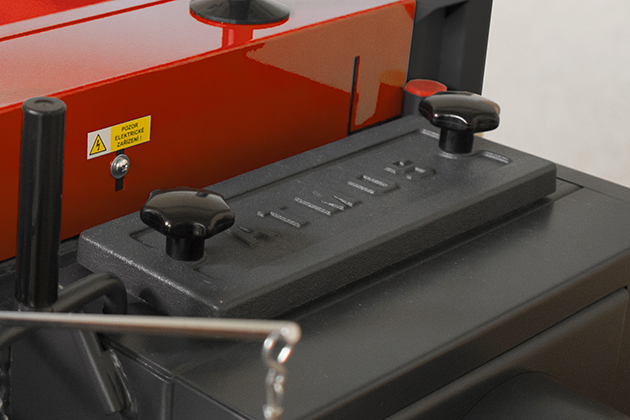

Электромеханическое регулирование — мощность котла регулируется воздушной заслонкой, управляемой регулятором тяги типа FR 124, который автоматически открывает или закрывает воздушную заслонку в зависимости от заданной температуры воды на выходе (80 — 90 °C). Помимо регулирования мощности, регулятор тяги помогает защитить котёл от перегрева. Его преимущество заключается в быстрой растопке и повышении мощности до требуемого значения при полностью открытой воздушной заслонке. Котлы оснащены регулирующим термостатом на приборной панели, который управляет вытяжным вентилятором в зависимости от заданной температуры воды на выходе (80 — 85 °C), и термостатом дымовых газов, который используется для отключения котла и выключения вытяжного вентилятора после того, как догорит топливо. В случае соединения котла с аккумулирующими баками термостат дымовых газов также управляет работой насоса в котловом контуре.

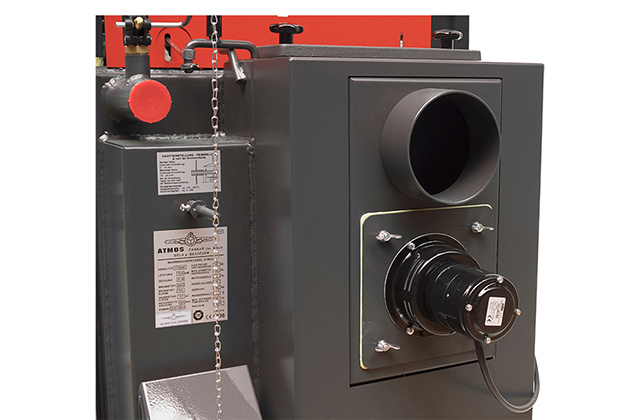

Ещё одним преимуществом регулирования и конструкции котлов ATMOS является то, что котлы работают при хорошей тяге дымохода до 70 % номинальной мощности даже без вентилятора.

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат управления и термостат дымовых газов

Электромеханическое регулирование — это оптимальное решение для простого управления работой котла (вентилятора).
Исполнение пульта со стандартным регулированием является базовым для всех производимых котлов.

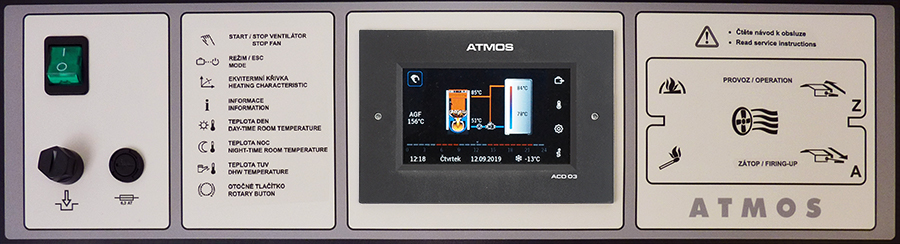

Эквитермический регулятор ACD 03

Каждый котёл может быть дооснащён современным сенсорным электронным регулятором ATMOS ACD 03 для управления всей системой отопления в зависимости от наружной температуры, температуры в помещении и времени. Этот регулятор также способен управлять самим котлом с вентилятором и обеспечивает большое количество дополнительных функций.





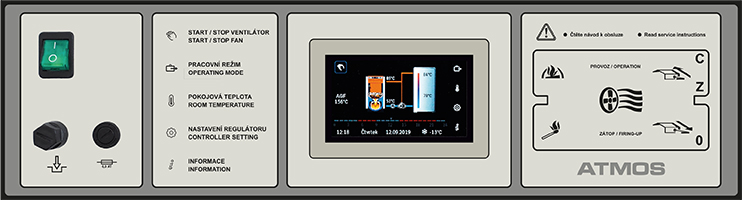

Эквитермический регулятор ACD 04

Котлы DC25GS и DC32GS можно заказать уже оснащёнными регулятором ATMOS ACD 04, с сенсорным дисплеем.
Котлы на заводе-производителе оснащены всеми необходимыми датчиками для подключения котла к системе отопления, включая датчик температуры дымовых газов (AGF).



Avtomaticheskiy rozzhig topliva

Автоматический розжиг дров используется для планового запуска котла, например, перед возвращением домой вечером или перед приездом на дачу. Благодаря очень быстрому розжигу топлива (около 5 минут) можете запланировать приезд в нагретый дом. Розжиг топлива можно настроить и запланировать на регуляторе ATMOS ACD 04 по времени (недельная программа), в зависимости от потребностей системы отопления или по температуре в аккумулирующем баке. Автоматический розжиг дров предназначен для котла DC40GS.

Между верхней и нижней дверцами встроено автоматическое устройство для розжига дров (камера со спиралью розжига). Для розжига используются высококачественные древесные пеллеты, которыми заполняется камера розжига. Количество пеллет соответствует размеру лопатки, поставляемой с котлом.

Фактический розжиг пеллет в заданный момент осуществляется с помощью электрической спирали розжига (500 Вт).

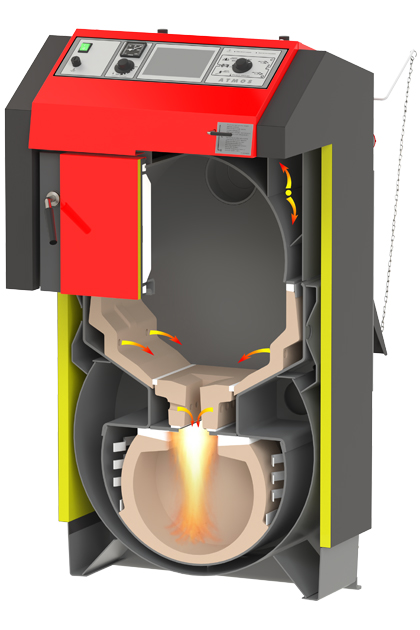

Пояснения к чертежу котла с автоматическим розжигом топлива Чертёж устройства розжига
1. Корпус котла 19. Входной канал для подачи воздуха 1.  Плита спирали розжига
2. Дверца для загрузки (верхняя) 20. Выключатель с сигнальной лампой 2.  Спираль розжига
3. Дверца зольника — камеры сгорания – нижняя 22. Регулятор мощности Honeywell FR 124 3.  Вынимаемая камера розжига
4. Вентилятор — вытяжной (S) 23. Охладительный контур для защиты от перегрева 4.  Резьбовой колпачок (во время работы постоянно затянут)
5. Огнеупорный блок — форсунка 24. Регулятор ATMOS ACD 04 5.  Вынимаемая заглушающая камера
6. Панель управления 25. Заполнение дверцы — Сибрал
малое — сильный для верхней двери
малое — слаб для нижней двери		 6.  Загрузочная лопатка для пеллет
7. Предохранительный термостат 26. Прокладка дверцы 18 x 18 мм
8. Регулирующая заслонка 30. Конденсатор вытяжного вентилятора — 1 мкФ
9. Огнеупорный блок — боковина топки 33. Замедлитель дымовых газов вдоль сферического отсека
10. Огнеупорный блок — сферический отсек 35. Гильза для термостатов (датчиков)
11. Прокладка форсунки — 12 x 12 (14 x 14) 36. Стопорный болт
12. Огнеупорный блок — полумесяц  37. Устройство розжига
13. Растопочная заслонка
14. Огнеупорный блок — задний торец сферического отсека K — горловина дымохода
15. Крышка для чистки L — выход воды из котла
16. Заслонка рамки M — вход воды в котёл
17. Тяга растопочной заслонки N — патрубок для напускного клапана
18. Предохранитель 6,3 A — T6, 3A/1500 — типа H P — патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20)

Tekhnicheskaya informatsiya





Пояснения к чертежам котлов
1. Корпус котла 19. Регулятор мощности Honeywell FR 124
2. Дверца для загрузки 20. Охладительный контур для защиты от перегрева
3. Дверца зольника 21. Регулирующий (котловой) термостат
4. Вентилятор — вытяжной 22. Заполнение дверцы — Сибрал
5. Огнеупорный блок — форсунка 23. Прокладка дверцы 18 x 18 мм
6. Панель управления 25. Конденсатор вытяжного вентилятора
7. Регулирующая заслонка 28. Замедлитель в дымоходном канале (DC32GS, DC40GS)
8. Огнеупорный блок — боковина топки 30. Термостат дымовых газов
9. Огнеупорный блок — сферический отсек Л + П 31. Предохранительный термостат
(Внимание — при перегреве нужно вдавить)
10. Прокладка форсунки — 12 x 12 (14 x 14) 33. Замедлитель дымовых газов вдоль сферического отсека
11. Огнеупорный блок — полумесяц 34. Регулятор первичного воздуха
12. Растопочная заслонка 35. Регулятор вторичного воздуха
13. Огнеупорный блок — задний торец сферического отсека
14. Крышка для чистки — верхний и нижний K — горловина дымохода
15. Тяга растопочной заслонки L — выход воды из котла
16. Термометр M — выход воды из котла
17. Заслонка рамки N — патрубок для напускного клапана
18. Выключатель с сигнальной лампой P — патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20)



Размеры котлов (мм)
  DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX
A 1280 1280 1280 1280 1434 1563 1686
B 670 758 959 959 959 1042 1268
C 678 678 678 678 678 678 678
D 950 950 950 950 1099 997 1086
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 (152) 180
F 69 69 69 69 69 70 58
G 185 185 185 185 185 184 184
H 1008 1008 1008 1008 1152 1287 1407
CH 256 256 256 256 256 256 256
I 256 256 256 256 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 2″ 2″ 2″





Технические характеристики Тип котла
  DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX
Тепловая мощность котла кВт 15 20 25 32 40 49 70
Тепловая потребляемая мощность котла кВт  16,4 21,9  27,4  35,1  45,0  54,1  77,5
Поверхность нагрева м2 1,8 2  2,7  2,9  3,2  3,5  4,3
Объём топливной шахты дм3 (л) 66 80 120 125 160 210 280

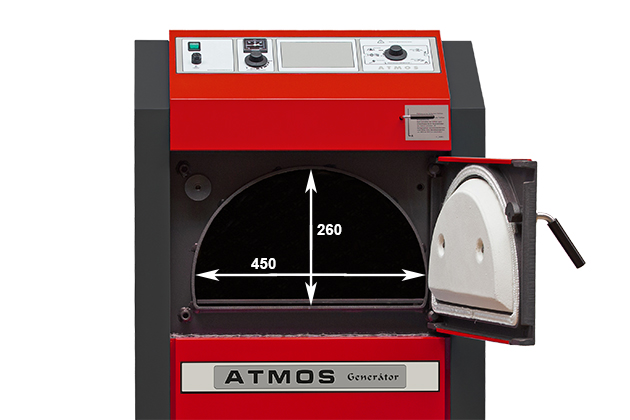

Размер загрузочного отверстия мм  450 x 260  450 x 260   450 x 260   450 x 260   450 x 260   450 x 310 450 x 310
Предписанная тяга дымовой трубы Па/мбар 16 / 0,16 20 / 0,20 23 / 0,23 25 / 0,25 25 / 0,25 25 / 0,25 26 / 0,26
Макс. рабочее избыточное давление воды кПа/бар 250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5
Вес котла кг 302 343 431 436 485 538 690
Диаметр вытяжной горловины мм 150 / 152
 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 180
Степень защиты электрической части IP 20 20 20 20 20 20 20
Электрическая потребляемая мощность (вспомогательная) Вт 50 50 50 50 50 50 50
Электрическая потребляемая мощность в режиме ожидания Вт 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5)
Запальный режим   руководство
КПД % 91,2 91,4 91,3 91,2 88,8 91,1 90,3
Класс котла согласно ČSN EN 303-5   5 5 5 5 5 5 5
Категория котла   1
Рабочий режим   неконденсирующийся
Котёл на твёрдом топливе с когенерационным модулем   Нет
Комбинированное оборудование также для нагрева горячей воды (встроенный бойлер в котел)   Нет
Класс энергоэффективности   A+ A+ A+ A+ A+ A+ A+
Температура продуктов сгорания при номинальной мощности согласно EN303-5 °C 134 134,7 138,8 137,7 187,6 145,6 158,4
Температура дымовых газов/тяга для расчета дымохода (дымохода)
 °C / Па 154 / 16 155 / 20 159 / 23 158 / 24 198 / 25 166 / 25 178 / 26
Массовый расход дымовых газов при номинальной мощности кг / с 0,010 0,012 0,015 0,018 0,022 0,025 0,034
Предписанное топливо (предпочитаемое)   Сухая древесина (бревна) теплотворной способностью 15 – 17 МДж/кг-1, диаметром 80 – 150 мм и влажностью 12 – 20 %.
Средний расход топлива кг.ч-1 4,1 5,5 6,8 8,6 10 13 18
Предписанная длина дров мм 250 330 530 530 530 530 730
Время горения при номинальной мощности ч 2 2 3 2 3 3 3
Объем воды в котле л 56 64 80 80 90 120 170
Гидравлические потери котла мбар 0,20 0,22 0,22 0,23 0,22 0,23 0,22
Минимальный объём буферном баке л 500 500 500 500 500 500 750
Напряжение питания В / Гц 230 / 50
Экодизайн   Да Да Да Да Да Да Да
