D14P Compact

D14P Compact

Автоматический пеллетный котел с подключением контура котла из нержавеющей стали

  • Мощность котла 14 кВт

  • КПД котла 90,3 %

  • Класс эмиссии 5 (Ekodesign)

Мощность котла и другие функции горелки контролируются электронным регулятором, который позволяет приспособить работу котла к конкретным условиям всей системы. Дозаправка пеллет, чистка камеры сгорания горелки и удаление золы производятся раз в 1 — 30 дней, в зависимости от качества пеллет и размера бункера. При необходимости котлы могут быть оснащены автоматической системой золоудаления для комфортной эксплуатации котла при минимальном обслуживании.

Все эти особенности делают эти котлы такими же удобными в эксплуатации и использовании, как при отоплении газом, пропан-бутаном или соляркой. Но главное преимущество заключается в том, что, в отличие от природного газа или солярки, они сжигают возобновляемые источники энергии.

Выгоды пеллетных котлов ATMOS

  • Высокий комфорт при отоплении
  • Высокий КПД 90,2 — 92,4 % в зависимости от типа — низкий расход топлива
  • Экологическое сжигание — котёл согласно ČSN EN 303-5 класса 5 и EKODESIGN 2015/1189
  • Автоматическая работа и выключение котла после того, как догорит топливо
  • Автоматическое извлечение золы — в случае встроенной системы золоудаления

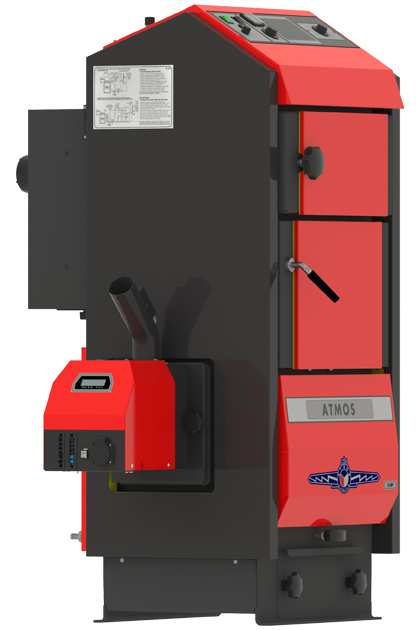

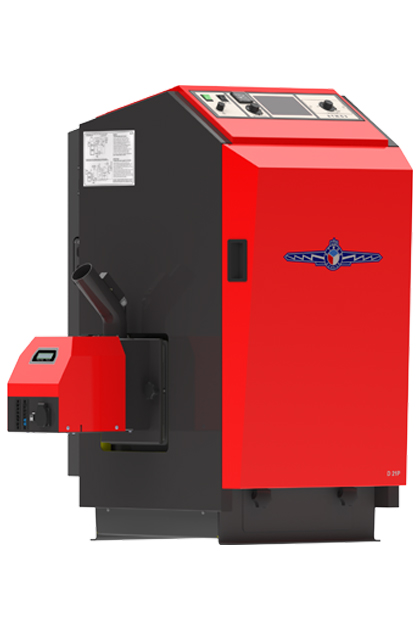

Котлы D14P, D21P, D25P



Пояснения к чертежам котлов
1. Корпус котла 16. Главный выключатель
2. Дверца для загрузки (очистки) 17. Регулирующий (котловой) термостат
3. Зольник 18. Термостат для насоса
4. Панель управления 19. Предохранительный термостат
5. Заслонка рамки 20. Предохранитель 6,3 A — T6, 3A/1500 — типа H
6. Заполнение дверцы — Сибрал 21. Двойной выключатель автоматического золоудаления и горелки для пеллет
7. Прокладка дверцы 18 x 18 мм 23. Передний кожух (крышка)
8. Затвор 24. Горелки для пеллет
9. Декоративная гайка
10. Крышка отверстия для горелки — плита + изоляция
11. Крышка для чистки дымоходного канала K — горловина дымохода
12. Замедлитель трубной перегородки L — выход воды из котла
13. Заслонка топочной камеры из нержавеющей стали M — вход воды в котёл
14. Заглушка для встраивания системы автоматического золоудаления N — патрубок для напускного клапана
15. Термометр P — патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20)



Размеры котлов
D14P D21P D25P
A 1207 1207 1207
B 880 880 950
C1 620 620 620
C2 1027 1027 1027
D 801 801 801
E 152 (150) 152 (150) 152 (150)
G 215 215 215
H 934 934 934
CH 211 211 211
I 211 211 211
J 6/4″ 6/4″ 6/4″



Технические характеристики
 Тип котла
D14P D21P D25P
Мощность котла кВт 4 — 14 4 — 19 7 — 24
Поверхность нагрева м2 1,7 1,7 2
Размер загрузочного отверстия мм 270 x 450 270 x 450 270 x 450
Предписанная тяга дымовой трубы Па 16 18 22
Макс. рабочее избыточное давление воды кПа 250 250 250
Вес котла кг 231 231 254
Диаметр вытяжной горловины мм 150/152 150/152 150/152
Степень защиты электрической части IP 20 20 20
Электрическая потребляемая мощность — при запуске Вт 522 522 522
Электрическая потребляемая мощность — при работе Вт 42 42 42
КПД котла % 91,9 90,7 90,7
Температура продуктов сгорания при номинальной мощности согласно EN303-5 °C 127 147 151
Температура дымовых газов/тяга для расчета дымохода (дымохода)
 °C / Па 137 / 16 157 / 18 161 / 22
Массовый расход продуктов сгорания при номинальной мощности (пеллеты) кг/с 0,011 0,015 0,018
Предписанное топливо (предпочитаемое) качественные пеллеты диаметром 6 — 8 мм, длиной 5 — 25 мм  и с теплотворностью 16 — 19 МДж.кг-1 (белые пеллеты)
Средний расход топлива — пеллет при номинальной мощности кг.ч-1 3,5 4,5 5,4
Объём воды в котле л 56 56 62
Гидравлические потери котла мбар 0,18 0,18 0,19
Минимальный объём буферного бака л 500 500 500
Напряжение питания В/Гц 230/50
Класс котла согласно ČSN EN 303-5 5 5 5
Класс энергоэффективности A+ A+ A+
Экодизайн Да Да Да

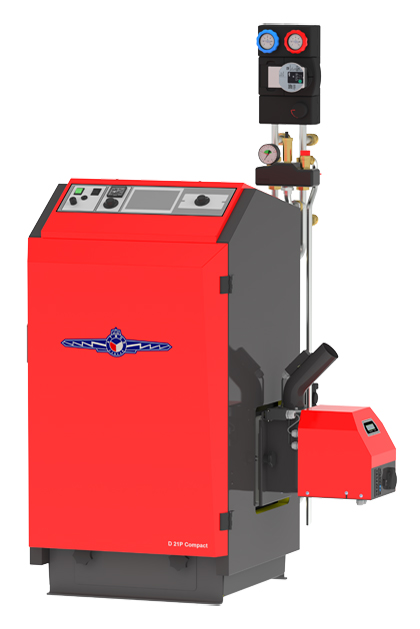

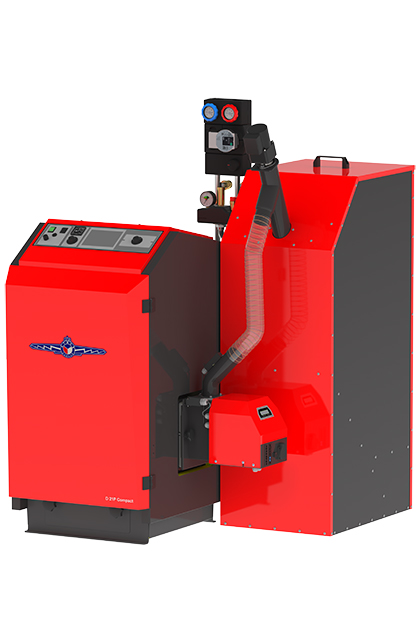

Котлы D14P Compact, D21P Compact, D25P Compact

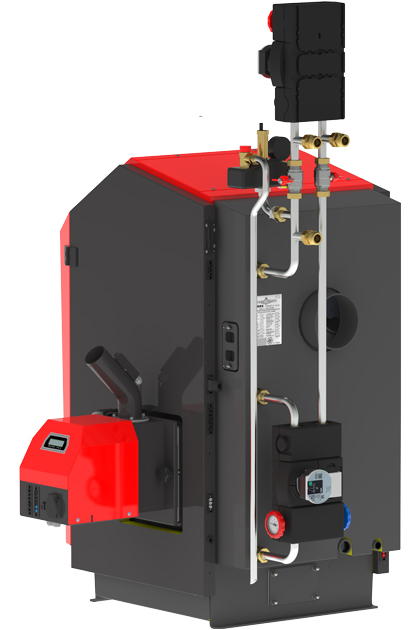

Котлы DxxP Compact поставляются в виде пакета котла с профессиональным комплектом подключения из нержавеющей стали (котловой контур с термоклапаном на 70 °C + один отопительный контур с трёхходовым клапаном без сервопривода) и пеллетной горелкой ATMOS A25. Заказчику остаётся только приобрести подходящий бункер для пеллет с транспортёром. Для более крупной системы отопления котёл может быть расширен до двух или трёх отопительных контуров путём приобретения специального коллектора и необходимой насосной группы. Для таких случаев компания ESBE создала специальные насосные группы для ATMOS с более мощным насосом и клапанами большего размера.



Пояснения к чертежам котлов D14P Compact, D21P Compact, D25P Compact
1.  Корпус котла 17.  Регулирующий (котловой) термостат (код: S0021)
2. Дверца для очистки 18.  Термостат для насоса (код: S0023)
3. Зольник
для D14P, D14P/130, D21P — (код: P0097)
для D25P — (код: P0080)		 19.  Предохранительный термостат (код: S0068)
4.  Панель управления 20.  Предохранитель 6,3 A — T6, 3A/1500 — типа H
5. Заслонка рамки 21.  Двойной выключатель автоматического золоудаления и горелки для пеллет (код: S0098)
6. Заполнение дверцы — Сибрал — большое (код: S0263) 23. Передний кожух (крышка) (код: S1252)
7. Прокладка дверцы 18 x 18 мм (код: S0240) 24. Горелки для пеллет ATMOS A25
8.  Затвор (код: S1047) (D31P — код: S0212)
9.  Декоративная гайка (код: S0413)
10.  Крышка отверстия для горелки — плита + изоляция (код: S0275)
11.  Крышка для чистки дымоходного канала K  — горловина дымохода (150/152 мм)
12.  Трубчатый теплообменник-тормоз (код: P0098) L  — выход воды из котла (1”)
13.  Заслонка топочной камеры из нержавеющей стали
для D14P, D14P/130, (P14) — (код: S0936),
для D21P, D25P (P21, P25) — (код: S0937)		 M  — вход воды в котёл (1”)
14.  Заглушка для встраивания системы автоматического золоудаления N  — патрубок для напускного клапана (1/2”)
15.  Термометр (код: S0041) O  — патрубок для расширительного бака (1”)
16.  Главный выключатель (код: S0091) R  — выход воды из котла для котлового контура (1”)



Размеры котлов
D14P D14P /130 D21P D25P
A / A1 1207 / 1635 1207 / 1635 1207 / 1635 1207 / 1635
B1 850 850 850 950
B2 / B3 1095 / 1300 1095 / 1300 1095 / 1300 1195 / 1300
C1 / C2 620 / 1027 620 / 1027 620 / 1027 620 / 1027
E 150/152 130 150/152 150/152
G / G1 207 / 266 207 / 266 207 / 266 207 / 266
H 947 947 947 947
CH 220 220 220 220
I 220 220 220 220
J 1” 1” 1” 1”
P 70 70 70 70
Q 1” 1” 1” 1”



Специальные принадлежности для расширения комплекта подключения котла DxxP Compact
тип принадлежностей код
Коллекторы
ATMOS/ESBE GMA 321 двухконтурный — 1“ шаг 90 mm P0506
ATMOS/ESBE GMA 331 трёхконтурный — 1“ шаг 90 mm P0507
Насосные группы
ATMOS/ESBE GDA 311 Прямая — 1“ шаг 90 mm (водонагреватель) P0503
ATMOS/ESBE GFA 311 Термостатическая 20 — 55 °C — 1“ шаг 90 mm (полового отопления) P0504
ATMOS/ESBE GRA 311 Смесительная без сервопривода — 1“ шаг 90 mm P0533
ATMOS/ESBE GRA 311 Смесительная с сервоприводом 120 s — 1“ шаг 90 mm P0505

Больше аксессуаров

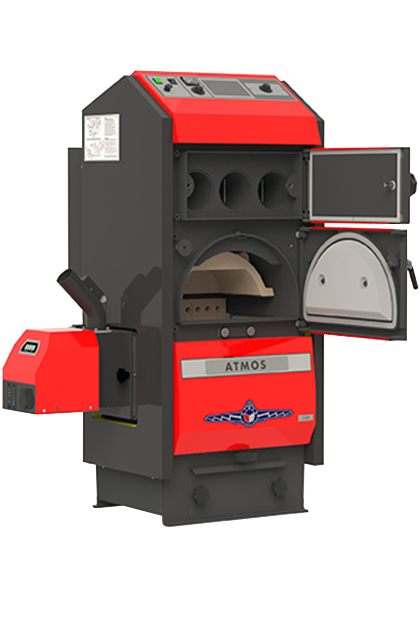

Котлы D20P, D30P, D40P, D50P

D20p, D30P, D40P, D50PD20p, D30P, D40P, D50PD20p, D30P, D40P, D50P

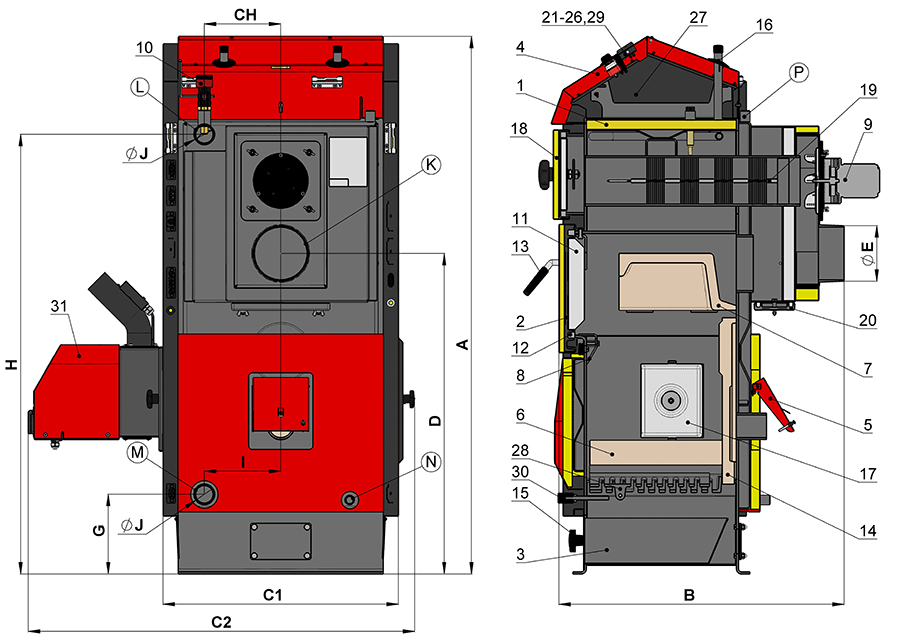

Пояснения к чертежам котлов D20P, D30P, D40P, D50P
1. Корпус котла 19. Замедлитель (для типа D20P — 3x щётка, D30P, D40P и D50P — 1x щётка + 2x стальной)
2. Дверца для загрузки (очистки) 20. Крышка для чистки заднего канала
3. Зольник 21. Термометр
4. Панель управления 22. Главный выключатель
5. Регулировочная воздушная заслонка — только для дровяного отопления 23. Регулирующий (котловой) термостат
6. Огнеупорный блок — дно топки 24. Термостат для насоса
7. Огнеупорный блок — верхний сферический отсек 25. Предохранительный термостат
8. Заслонка рамки 26. Предохранитель 6,3 A — T6, 3A/1500 — типа H
9. Вентилятор — вытяжной 27. Конденсатор вытяжного вентилятора- 1 мкФ
10. Регулятор мощности Honeywell FR 124 28. Ворошение на колосниковой решётке
11. Заполнение дверцы — Сибрал 29. Двойной выключатель автоматического золоудаления и горелки для пеллет
12. Прокладка дверцы 18 x 18 мм 30. Тяга колосника
13. Затвор — ручка 31. Горелки для пеллет
14. Огнеупорный блок — задний торец сферического отсека K — горловина дымохода
15. Затвор зольника — гайка L — выход воды из котла
16. Охладительный контур для защиты от перегрева M — вход воды в котёл
17. Крышка отверстия для горелки N — патрубок для напускного клапана
18. Крышка для чистки трубной перегородки P — патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20)



Размеры котлов
D20P D30P D40P D50P
A 1405 1405 1405 1405
B 652 954 954 1052
C1 630 630 630 630
C2 1022 1022 1022 1022
D 848 848 848 848
E 150 (152) 150 (152) 150 (152) 150 (152)
G 211 211 211 211
H 1163 1163 1163 1163
CH 202 202 202 202
I — — — —
J 6/4″ 6/4″ 6/4″ 6/4″



Технические характеристики      Тип котла
D20P D30P D40P D50P
Мощность котла кВт 6,5 — 22 8,9 — 29,8 8,9 — 40 13,5 — 45
Поверхность нагрева м2 2 2,7 2,7 3,6
Объём камеры сгорания дм3 (л) 70 105 105 140
Размер загрузочного отверстия мм 270 x 450 270 x 450 270 x 450 270 x 450
Предписанная тяга дымовой трубы Па 15 21 22 23
Макс. рабочее избыточное давление воды кПа 250 250 250 250
Вес котла кг 305 370 386 430
Диаметр вытяжной горловины мм 150/152 150/152 150/152 150/152
Степень защиты электрической части IP 20 20 20 20
Электрическая потребляемая мощность — при запуске Вт 572 530 530 530
Электрическая потребляемая мощность — при работе Вт 92 97 97 97
КПД котла % 91,1 92,4 91,0 91,1
Температура продуктов сгорания при номинальной мощности (пеллеты) °C 112,4 117,6 157,5 122,7
Массовый расход продуктов сгорания при номинальной мощности (пеллеты) кг/с 0,016 0,025 0,031 0,035
Предписанное топливо (предпочитаемое) качественные пеллеты диаметром 6 — 8 мм, длиной 5 — 40 мм  и с теплотворностью 15 — 18 МДж.кг-1 (белые пеллеты)
Средний расход топлива — пеллет при номинальной мощности кг.ч-1 5 6,8 9,4 10,6
Объём воды в котле л 82 91 91 117
Гидравлические потери котла мбар 0,22 0,23 0,23 0,24
Минимальный объём буферного бака л 500 750 750 1000
Напряжение питания В/Гц 230/50 230/50 230/50 230/50
Класс котла согласно ČSN EN 303-5 5 5 5 5
Класс энергоэффективности A+ A+ A+ A+
Ekodesign Да Да Да Да

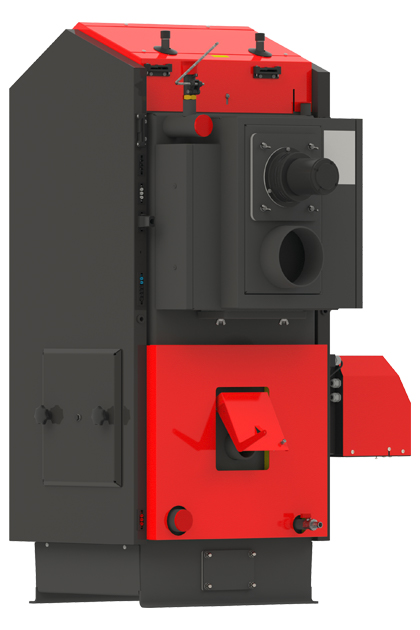

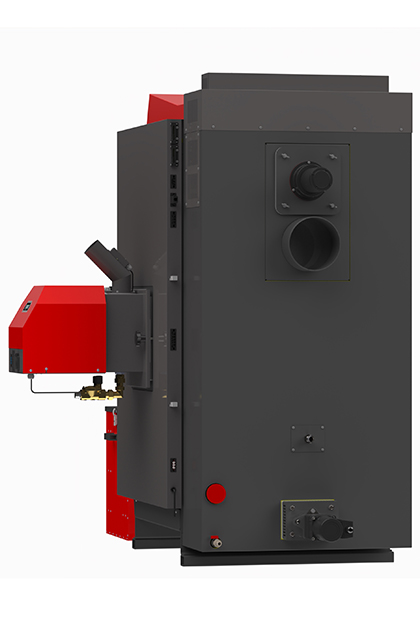

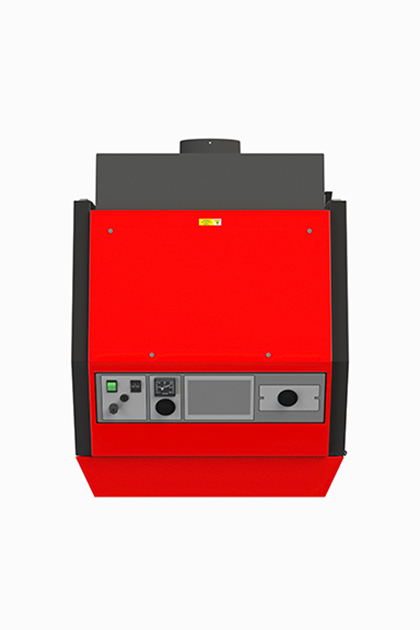

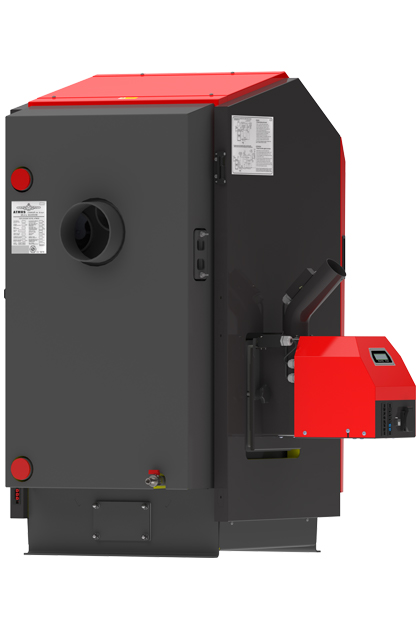

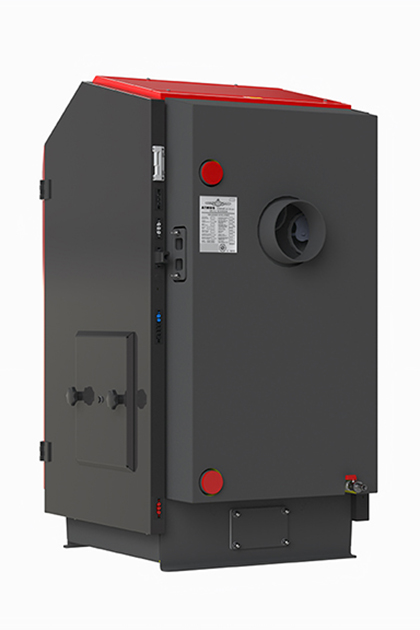

Котёл D85P

Водогрейные котлы ATMOS D85P предназначены для комфортного отопления пеллетами жилых домов, различных учреждений и других подобных объектов. Для отопления используются качественные древесные пеллеты диаметром от 6 до 8 мм. Котёл не предназначен для сжигания дров, опилок и мелкого древесного мусора.

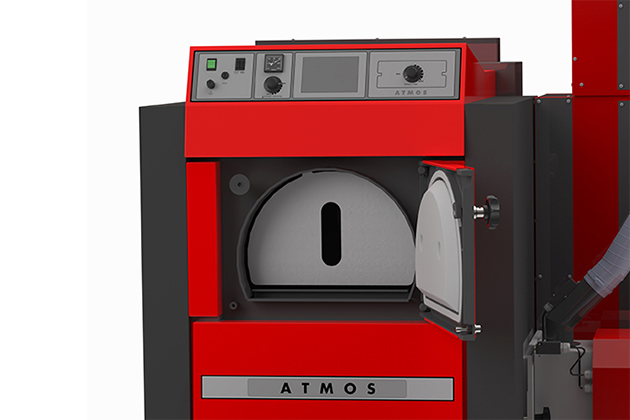

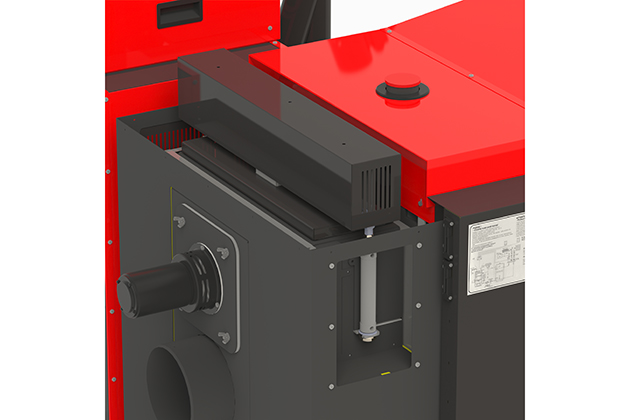

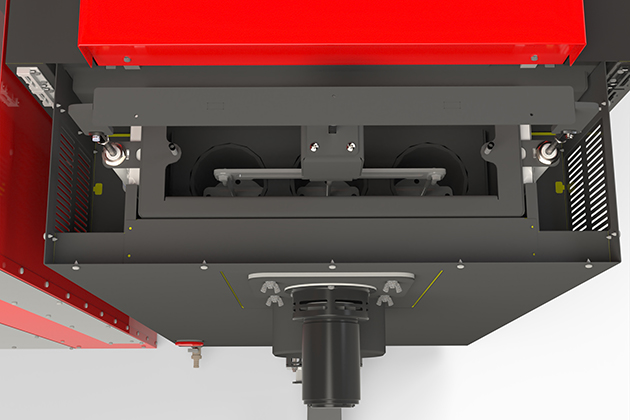

Котлы сконструированы таким образом, что в левой или правой части котла установлена пеллетная горелка ATMOS A85 с пневматической очисткой камеры сгорания горелки и трубчатого теплообменника. Корпус котлов изготовлен путём сварки стальных листов толщиной 3 – 6 мм. Он состоит из камеры сгорания с большим сводом, а в нижней части камеры имеется щель для канала со шнековым транспортёром, который отводит золу в большой внешний бункер (160 л) для автоматического золоудаления. В верхней части передней стенки котла имеется дверца для чистки, за которой установлена заслонка из нержавеющей стали с отверстием для защиты дверцы от перегрева. В задней части котла размещён трубчатый теплообменник с сегментными замедлителями с функцией автоматической чистки без необходимости их извлечения. Снаружи котла выполнена теплоизоляция из минеральной шерсти, вложенной под металлическое покрытие наружной обшивки котлов. В верхней части котлов расположена панель с главным выключателем, выключателем автоматического золоудаления, выключателем пеллетной горелки (L2), рабочим (регулирующим) термостатом, термостатом насоса, предохранительным термостатом, термометром и предохранителем 6,3 А. Котёл не оснащён контуром охлаждения для защиты от перегрева, так как из-за малого количества топлива в горелке нет риска перегрева котла в случае отключения электроэнергии. Котёл D85P оснащён вытяжным вентилятором с датчиком скорости.



Пояснения к чертежам котлов D85P
1. Корпус котла 18. Конденсатор вытяжного вентилятора- 2 мкФ
2. Дверца для загрузки (очистки) 19. Термометр
3. Зольник 20. Главный выключатель
4. Панель управления 21. Регулирующий (котловой) термостат
5. Заслонка дверцы 22. Термостат для насоса
6. Заслонка камеры сгорания 23. Предохранительный термостат
7. Горелки для пеллет A85 24. Предохранитель 6,3 A — T6, 3A/1500 — типа H
8. Система пневмоочистки трубчатой перегородки 25. Двойной выключатель автоматического золоудаления и горелки для пеллет
9. Заслонка рамки 26. Трубчатый теплообменник-тормоз
10. Вентилятор с датчиком оборотов — вытяжной 27. Вход воздуха для пневоочистки трубной перегородки
11. Заполнение дверцы — Сибрал 28. Клапан для пневмоочистки горелки
12. Прокладка дверцы 18 x 18 мм
13. Затвор — ручка
14. Декоративная гайка K — горловина дымохода
15. Крышка отверстия для горелки — плита + изоляция L — выход воды из котла
16. Мотор-редуктор для золоудаления M — вход воды в котёл
17. Шнек системы автоматического золоудаления N — патрубок для напускного клапана



Размеры D85P
A  1840
B1  1303
B2  2085
C1  1014
C2  1589
D  1204
E  200
G  288
H 545
CH  350
I  2”



Технические характеристики
D85P
Мощность котла кВт 24 — 80
Поверхность нагрева м2 6,5
Объём камеры сгорания дм3 (л) 492
Размер загрузочного отверстия мм 260 x 450
Предписанная тяга дымовой трубы Па/мбар 22/0,22
Макс. рабочее избыточное давление воды кПа/бар 250/2,5
Вес котла kg 774
Диаметр вытяжной горловины мм 200
Степень защиты электрической части IP 20
Электрическая потребляемая мощность — при запуске
— при работе		 Вт 635 (1135)
134
КПД котла % 91,6
Класс котла 5
Класс энергоэффективности A+
Температура продуктов сгорания при номинальной мощности (пеллеты) °C 149,4
Массовый расход дымовых газов при номинальной мощности (пеллеты) кг/с 0,062
Предписанное топливо (предпочитаемое) качественные пеллеты диаметром 6 — 8 мм, длиной 5 — 25 мм  и с теплотворностью 16 — 19 МДж.кг-1 (белые пеллеты)
Средний расход топлива — пеллет при номинальной мощности кг.ч-1 18,8
Объём воды в котле л 230
Гидравлические потери котла мбар 0,24
Минимальный объём буферного бака л 1000
Напряжение питания В/Гц 230/50
Ekodesign   Да
Предписанная минимальная температура возвратной воды при эксплуатации — 65 °С. Предписанная рабочая температура котла — 80 — 90 °С.







Горелки



Предписанное топливо: качественные древесные пеллеты (белые) диаметром 6 — 8 мм, длиной 5 — 25 мм и с теплотворностью 16 — 19 МДж.кг-1.

Дисплей горелки: используется для отображения текущего состояния горелки и настройки её работы

Управление горелкой: электронный регулятор AC07X, который управляет работой внешнего транспортёра, двух спиралей розжига и вентилятора в зависимости от требований котла и системы отопления. Электроника защищена предохранительным термостатом котла, предохранительным термостатом на входе пеллет в горелку, датчиком скорости вращения вентилятора и фотоэлементом для определения наличия пламени. Работа горелки отображается на дисплее электронного регулятора.

Розжиг топлива: автоматический с помощью двух электрических спиралей розжига.

Основные функции горелки:
Резервные выходы R и R2 для управления вытяжным вентилятором котла и насоса в котловом контуре (подключено на заводе-производителе)
Можно подключить четырёх разных датчиков TS, TV, TK и TSV
TK — датчик температуры котла (подключено на заводе-производителе)
TSV — датчик температуры дымовых газов (подключено на заводе-производителе)
TS — датчик нижней температуры в баке
TV — датчик верхней температуры в баке

  • система управления вентилятором котла от горелки с помощью резервного выхода (R) (подключено на заводе-производителе)
  • система управления насосом котла от горелки с помощью резервного выхода (R2) (подключено на заводе-производителе)
  • система управления горелкой по двум температурам в буферном баке



Пеллетная горелка ATMOS A25
для котлов D14P, D21P, D20P, D25P

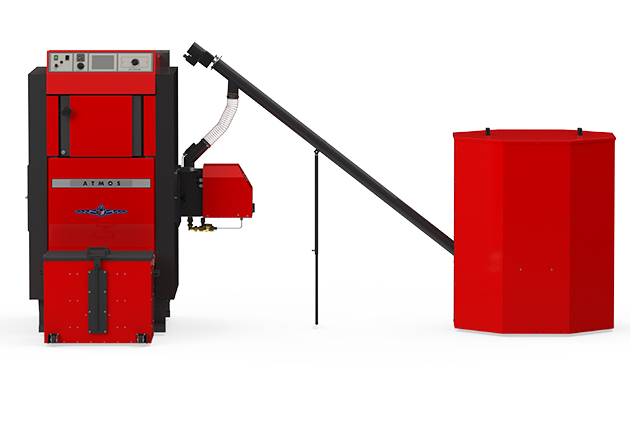

Дозировка топлива: для котлов DxxP предназначены специальные шнековые транспортёры DA1500 — 4000.

Пеллетная горелка ATMOS A45
для котлов D30P, D40P, D50P
Дозировка топлива: : для котлов DxxP предназначены специальные шнековые транспортёры типа DRA.

Пеллетная горелка ATMOS A85
для котла D85P
Дозировка топлива: для котлов DxxP предназначены специальные шнековые транспортёры типа DRA.

Горелка A85 в базовой комплектации оснащена пневматической системой очистки, которая очищает камеру сгорания горелки каждый раз, когда догорит топливо, или с регулярным интервалом времени. Благодаря пневматической очистке достаточно проверять и при необходимости очистить камеру сгорания горелки один раз в 14 дней — месяц.
