  • Автоматический розжиг топлива
  • Техническая информация
  • Котлы высокой мощности
DC25S
DC25S

DC25S

Zplynovací kotel na dřevo

  • Мощность котла 27 кВт

  • КПД котла 89,9 %

  • Класс эмиссии 5 (Ekodesign)

  • Длина дров 530 мм

ecolabeling Dotovany kotel

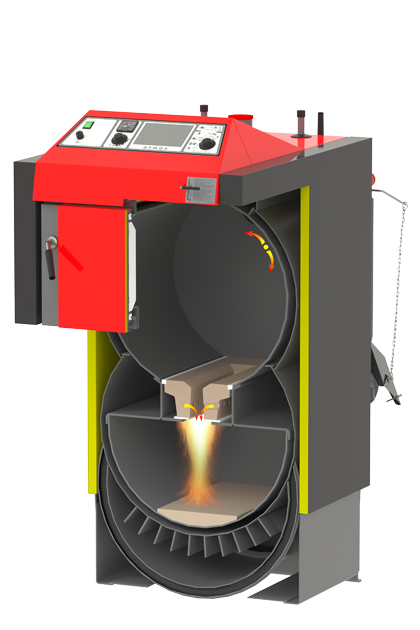

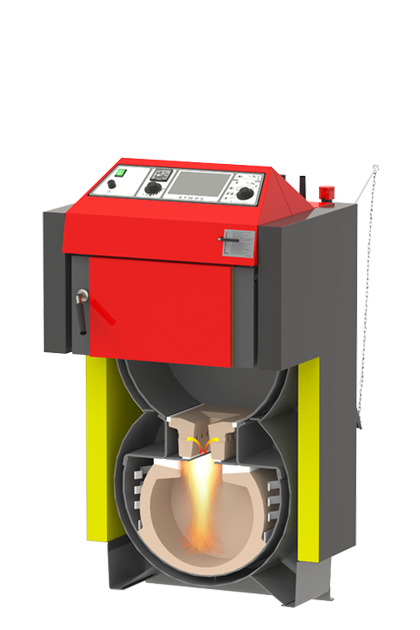

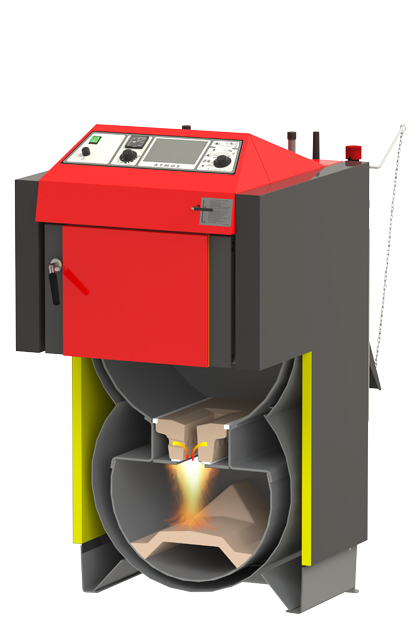

Преимущества газификационных котлов для сжигания кусковой древесины ATMOS

  • Возможность сжигания больших кусков древесины
  • Большой бункер топлива — длительное время горения — до 12 часов, в зависимости от типа котла
  • Высокий КПД от 87 до 92 % в зависимости от типа — первичный и вторичный воздух предварительно нагревается до высокой температуры

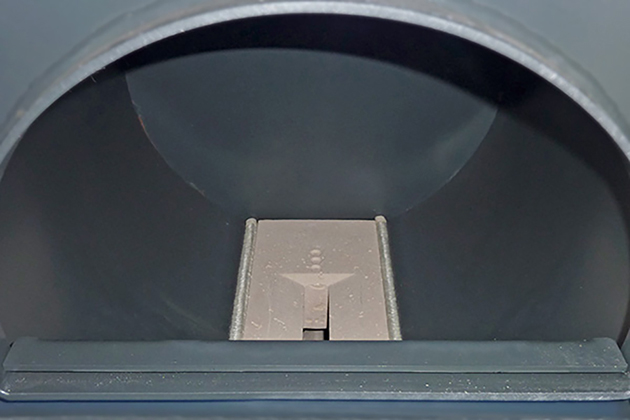

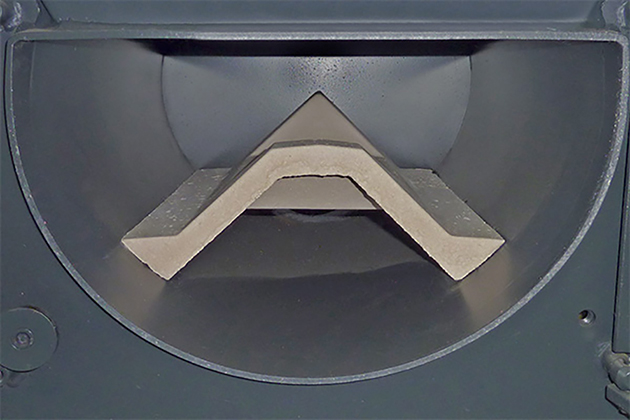

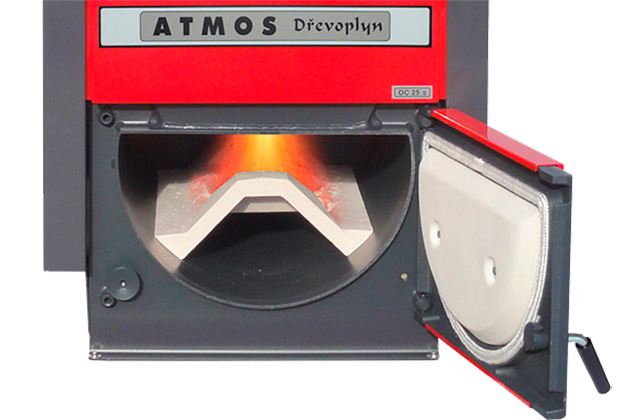

  • Керамическая камера сгорания
  • Экологическое сжигание — котёл в соответствии с ČSN EN 303-5  класс 4 и 5, EKODESIGN 2015/1189

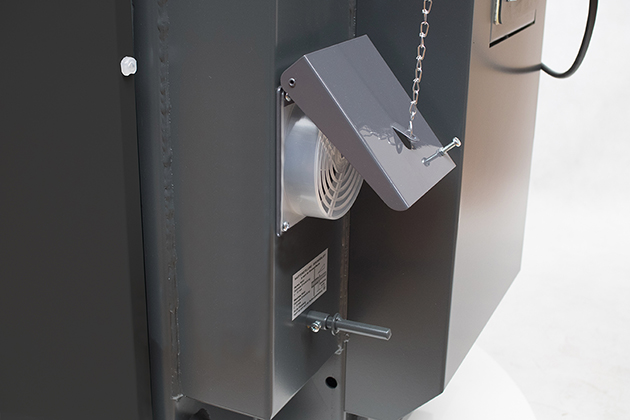

  • Вытяжной вентилятор — золоудаление без пыли, котельная без дыма

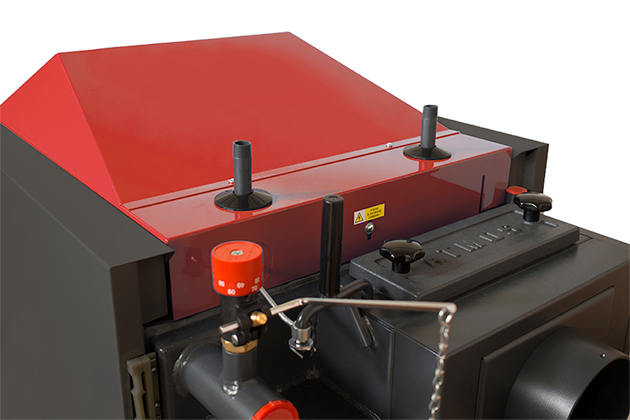

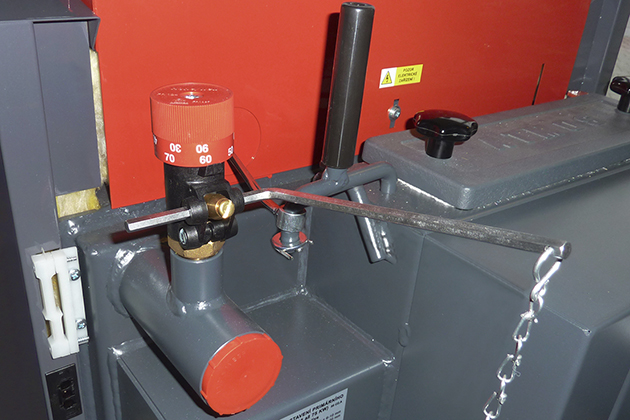

  • Охлаждающий контур для защиты от перегрева — без риска повреждения котла
  • Автоматическое отключение котла после того, как догорит топливо — термостат дымовых газов
  • Удобное золоудаление — большое пространство для золы (при применении дров — золоудаление раз в неделю)
  • Котёл без трубной перегородки — простая чистка
  • Небольшие размеры и низкий вес
  • Можно выбрать дверцу П / Л (правая/левая) в некоторых типах
  • Возможность подключения без аккумулирующего бака
  • Высокое качество



Установка

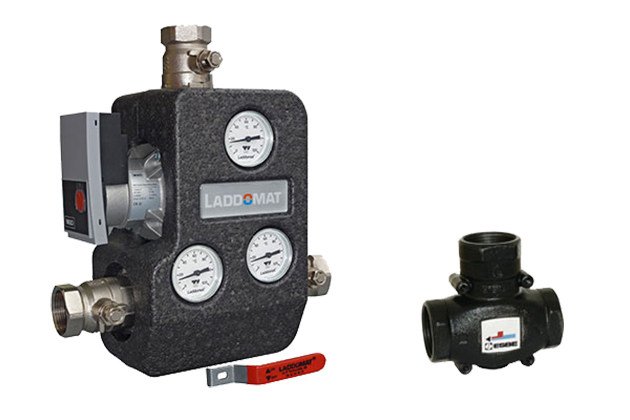

При монтаже рекомендуется использовать оригинальный комплект подключения ATMOS, например, F71 ESBE, F1 — F4, F12 Laddomat, F21 — F22 (только контур котла) или F31 и F32 AKU в случае подключения к накопительным бакам. После котла ATMOS необходимо создать так называемый котловой контур, содержащий LADDOMAT 22 или термостатический клапан (для электронного контроллера ACD 03/04 – трехходовой клапан, управляемый серводвигателем), с минимальной температурой обратной воды в котле. 65 °С. Температуру воды на выходе из котла необходимо постоянно поддерживать в пределах 80 – 90 °С, а на смесительном трехходовом кране выставляем температуру воды на радиаторы или теплый пол по мере необходимости (напр. 30 – 80 °С).
Все котлы в стандартной комплектации поставляются с контуром охлаждения для защиты от перегрева. Установите котлы с накопительными баками, чтобы снизить расход топлива и повысить комфорт отопления.



Регулирование котлов

Электромеханическое регулирование — мощность котла регулируется воздушной заслонкой, управляемой регулятором тяги типа FR 124, который автоматически открывает или закрывает воздушную заслонку в зависимости от заданной температуры воды на выходе (80 — 90 °C). Помимо регулирования мощности, регулятор тяги помогает защитить котёл от перегрева. Его преимущество заключается в быстрой растопке и повышении мощности до требуемого значения при полностью открытой воздушной заслонке. Котлы оснащены регулирующим термостатом на приборной панели, который управляет вытяжным вентилятором в зависимости от заданной температуры воды на выходе (80 — 85 °C), и термостатом дымовых газов, который используется для отключения котла и выключения вытяжного вентилятора после того, как догорит топливо. В случае соединения котла с аккумулирующими баками термостат дымовых газов также управляет работой насоса в котловом контуре.

Ещё одним преимуществом регулирования и конструкции котлов ATMOS является то, что котлы работают при хорошей тяге дымохода до 70 % номинальной мощности даже без вентилятора.

Состав панели:
Главный выключатель, предохранительный термостат, термометр, термостат управления и термостат дымовых газов

Электромеханическое регулирование — это оптимальное решение для простого управления работой котла (вентилятора).
Исполнение пульта со стандартным регулированием является базовым для всех производимых котлов.



Эквитермический регулятор ACD 03

Каждый котёл может быть дооснащён современным сенсорным электронным регулятором ATMOS ACD 03 для управления всей системой отопления в зависимости от наружной температуры, температуры в помещении и времени. Этот регулятор также способен управлять самим котлом с вентилятором и обеспечивает большое количество дополнительных функций.



Эквитермический регулятор ACD 04

Котлы DC18S, DC25S, DC32S a DC40SX можно заказать уже оснащёнными регулятором ATMOS ACD 04, с сенсорным дисплеем.
Котлы на заводе-производителе оснащены всеми необходимыми датчиками для подключения котла к системе отопления, включая датчик температуры дымовых газов (AGF).





Автоматический розжиг топлива

Автоматический розжиг дров используется для планового запуска котла, например, перед возвращением домой вечером или перед приездом на дачу. Благодаря очень быстрому розжигу топлива (около 5 минут) можете запланировать приезд в нагретый дом. Розжиг топлива можно настроить и запланировать на регуляторе ATMOS AC32 по времени (48 часов), в зависимости от потребностей системы отопления или по температуре в аккумулирующем баке. Автоматический розжиг дров предназначен для котлов DC32S и DC40SX.

Электронный регулятор ATMOS AC32 позволяет с помощью поворотного колёсика установить время задержки или температуру в аккумулирующем баке, при которой происходит автоматический розжиг дров (AIW). Если топливо уже заложено в загрузочную камеру котла и пеллеты насыпаны в камеру розжига, можно приступать к составлению графика растопки. Растопка может происходить немедленно, по истечении определенного времени, при опустошении аккумулирующего бака или по сигналу от удалённого устройства (комнатный термостат, GSM, WiFi и т.д.).













Техническая информация



Пояснения к чертежам котлов
1. Корпус котла 23. Охладительный контур для защиты от перегрева
2. Дверца для загрузки 24. Регулирующий термостат вентилятора (котловой)
3. Дверца зольника 25. Заполнение дверцы — Сибрал
4. Вентилятор — вытяжной (S) 26. Прокладка дверцы 18 x 18 мм
5. Огнеупорный блок — форсунка 27. Огнеупорный блок — керамическая крыша
6. Панель управления 29. Конденсатор вытяжного вентилятора
7. Предохранительный термостат 33. Замедлитель в дымоходном канале (DC22SX, DC30SX, DC40SX, DC50S)
8. Регулирующая заслонка 35. Термостат дымовых газов
10. Огнеупорный блок — сферический отсек Л + П (DC18S) 36. Предохранительный термостат
(Внимание — при перегреве нужно вдавить)
11. Прокладка форсунки 37. Замедлитель — под крышей (DC30SX, DC40SX, DC50S)
12. Огнеупорный блок — полумесяц 39. Замедлитель дымовых газов вдоль сферического отсека (DC18S)
13. Регулирующая заслонка 42. Регулятор первичного воздуха
14. Огнеупорный блок — задний торец сферического отсека 43. Регулятор вторичного воздуха
15. Крышка для чистки
17. Тяга растопочной заслонки K — горловина дымохода
18. Термометр L — выход воды из котла
19. Заслонка рамки M — вход воды в котёл
20. Выключатель с сигнальной лампой N — патрубок для напускного клапана
22. Регулятор мощности Honeywell FR 124 P — патрубок для датчика клапана, управляющего контуром охлаждения (TS 131, STS 20)



Размеры котлов (мм)
  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
A 1185 1185 1185 1185 1260 1260 1260
B 758 959 959 959 959 959 1160
C 675* 675* 675* 675* 678 678 678
D 874 874 874 874 950 950 950
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
F 65 65 65 65 69 69 69
G 208 208 208 208 185 185 185
H 933 933 933 933 1008 1008 1008
CH 212 212 212 212 256 256 256
I 212 212 212 212 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 2″

*Ширина котла — после демонтажа боковых панелях обшивки 555 мм.



Технические характеристики Тип котла
DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
Теплопроизводительность котла кВт 20 22 27 30 35 40 49,9
Тепловая потребляемая мощность котла кВт 22,2 24,5 30,0 33,4 39,4 45,0 56,9
Поверхность нагрева м2 1,8 2,1 2,3 2,3 2,9 2,9 3,8
Объём топливной шахты дм3 (л) 60 95 95 95 13 5 135 180

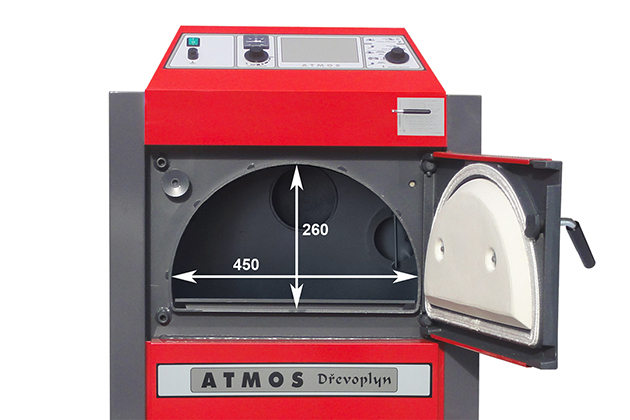

Размер загрузочного отверстия мм 450 x 260
 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Предписанная тяга дымовой трубы Па/мбар 18 / 0,18 23 / 023 23 / 0,23 24 / 0,24 24 / 0,24 24 / 0,24 25 / 0,25
Макс. рабочее избыточное давление воды кПа/бар 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Вес котла кг 269 324 326 332 366 368 433
Диаметр вытяжной горловины мм 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
Степень защиты электрической части IP 20 20 20 20 20 20 20
Электрическая потребляемая мощность (вспомогательная) Вт 50 50 50 50 50 50 50
Электрическая потребляемая мощность в режиме ожидания Вт 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5)
Запальный режим   ручной
КПД % 90,1 89,9 89,9 89,9 88,9 88,9 87,7
Класс котла согласно ČSN EN 303-5 5 5 5 5 5 5 4
Категория котла 1
Рабочий режим неконденсирующийся
Котёл на твёрдом топливе с когенерационным модулем Нет
Комбинированный котёл, служащий и для нагрева ГВС Нет
Класс энергоэффективности A+ A+ A+ A+ A+ A+ A+
Температура продуктов сгорания при номинальной мощности согласно EN303-5 °C 157 177 177 177 185 185 204
Температура дымовых газов/тяга для расчета дымохода (дымохода)
 °C / Pa 177 / 18 187 / 23 187 / 23 187 / 24 195 / 24 195 / 25 214 / 25
Массовый расход дымовых газов при номинальной мощности кг/с  0,012 0,014 0,015 0,017 0,020 0,022 0,025
Максимальный уровень шума — согласно EN15036-1 дБ 65 65 65 65 65 65 65
Предписанное топливо (предпочитаемое) Сухая древесина (бревна) теплотворной способностью 15 – 17 МДж/кг-1, диаметром 80 – 150 мм и влажностью 12 – 20 %.
Средний расход топлива кг.ч-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
Предписанная длина дров мм 330 530 530 530 530 530 730
Время горения при номинальной мощности ч  2 3 3 2 3 2 3
Объем воды в котле л 45 58 58 58 80 80 89
Гидравлические потери котла мбар 0,18 0,21 0,21 0,21 0,20 0,20 0,22
Минимальный объём буферном баке л 500 500 500 500 500 500 750
Расход за отопительный сезон Ø пространственных метров 20 22 25 30 35 40 50
Напряжение питания В/Гц 230/50
Экодизайн Да Да Да Да Да Да Да
Предписанная минимальная температура обратной воды при работе составляет 65 °C.
Предписанная рабочая температура котла 80 — 90 °C.



Котлы высокой мощности

Газификационные котлы на дровах идеальны не только для односемейных домов, но и для мастерских. Высокая мощность котлов часто применяются и в столярных мастерских, производственных цехах, школах и горных турбазах. Везде, где есть достаточное количество древесины в качестве дешёвого топлива. Котлы можно устанавливать друг около друга с каскадным подключением и эксплуатировать в зависимости от текущих тепловых потерь объекта.

Преимуществом котлов DC100, DC105S и DC150S является возможность быстро изменить мощность в двух ступенях благодаря оснащению котлов двумя вентиляторами.

Дополнительная информация по котлам:

DC70S DC100 DC105S DC150S
