Шнековые транспортёры для пеллет предназначены для пеллетных горелок ATMOS.

Для горелки A25 предназначены безвальные транспортёры DA с различной длиной от 1,5 м до 4 м.

Для горелок A45 и A85 предназначены винтовые транспортёры DRA длиной от 1,7 м до 5 м.

Транспортёры оснащены мотор-редуктором.

К каждому транспортеру поставляется опорная ножка. Длину ножки следует отрегулировать так, чтобы угол наклона транспортёра составлял не более 45° и шланг был натянутым.



Транспортёры для горелки ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

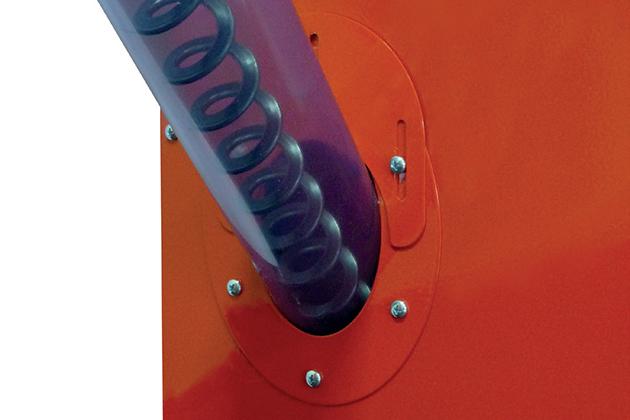

Шнековый транспортёр DA1500, длина 1,5 м, диаметр 75 мм (мотор-редуктор 25 Вт) Код: H0151
Этот транспортёр предназначен только для котлов, в которых горелка встроена в боковую стенку котла — D14P, D21P, D25P, D20P и комбинированного котла DCxxSP(X)(T).
Данный транспортёр не предназначен для котлов с модификацией для пеллетной горелки.

Шнековый транспортёр DA2000 длиной 2 м и диаметром 75 мм (мотор-редуктор 25 Вт) Код: H0207
Этот транспортёр предназначен, прежде всего, для газификационных котлов со встроенной горелкой в верхней загрузочной дверце — DCxxS(X), DCxxRS, CxxS, ACxxS. Однако он также может быть использован для стандартных пеллетных котлов типа DxxP.

Шнековый транспортёр DA2500 длиной 2,5 м и диаметром 75 мм (мотор-редуктор 25 Вт) Код: H0208

Шнековый транспортёр DA3000 длиной 3 м и диаметром 75 мм (мотор-редуктор 40 Вт) Арт: H0209

Шнековый транспортёр DA4000 длиной 4 м и диаметром 75 мм (мотор-редуктор 40 Вт) Арт: H0212

Эти транспортёры предназначены для всех пеллетных котлов ATMOS, где топливный бункер находится на большем расстоянии от котла.

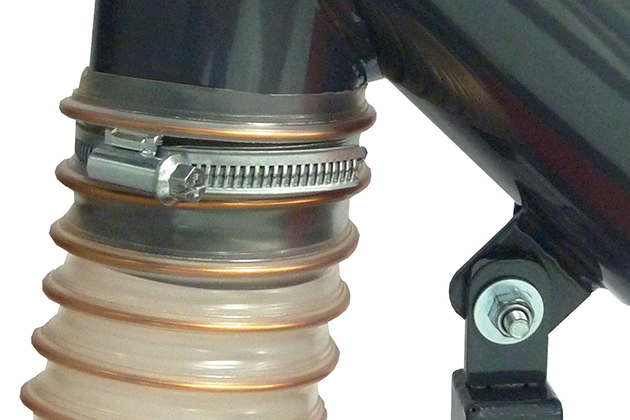

Длина транспортёра должна быть подобрана таким образом, чтобы шланг между горелкой и конвейером был натянут и имел длину не менее 20 см (оптимально 30 — 60 см) из соображений безопасности. Максимальная длина шланга не должна превышать 1 м.

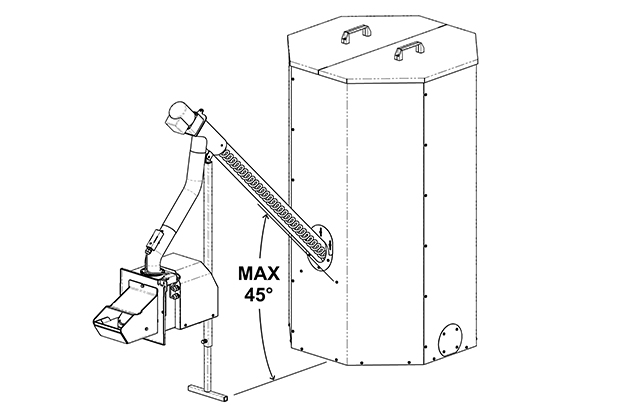

— с ножкой транспортёра — с каждым транспортёром поставляется опорная ножка. Длину ножки следует отрегулировать так, чтобы угол наклона транспортёра составлял не более 45° и шланг был натянутым.

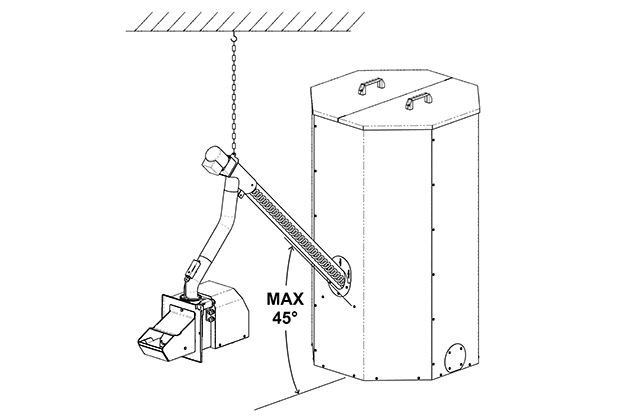

— для крепления к потолку — в стеснённых помещениях рекомендуем опорную ножку транспортёра заменить на подвесы для крепления к потолку (входят в комплект поставки транспортёра) Длину ножки следует отрегулировать так, чтобы угол наклона транспортёра составлял не более 45° и шланг был натянутым.

ВНИМАНИЕ: Транспортёр поставляется отдельно, но является неотъемлемой частью системы горелки для пеллет A25

Транспортёры для горелки ATMOS A45/85

DRA50 – 1,7 м, DRA50 – 2,5 м, DRA50 – 4 м, DRA50 – 5 м

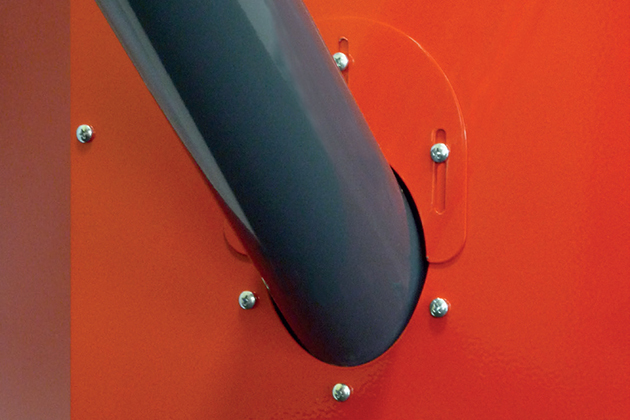

Шнековый транспортёр винтовой DRA50 код: H0039
длиной 1,7 м и с диаметром 80 мм (мотор-редуктор 40 Вт)

Шнековый транспортёр винтовой DRA50 код: H0037
длиной 2,5 м и с диаметром 80 мм (мотор-редуктор 40 Вт)

Шнековый транспортёр винтовой DRA50 код: H0004
длиной 4 м и с диаметром 80 мм (мотор-редуктор 40 Вт)

Шнековый транспортёр винтовой DRA50 код: H0005
длиной 5 м и с диаметром 80 мм (мотор-редуктор 40 Вт)

Длина транспортёра должна быть подобрана таким образом, чтобы шланг между горелкой и конвейером был натянут и имел длину не менее 20 см (оптимально 30-60 см) из соображений безопасности. Максимальная длина шланга не должна превышать 1 м.

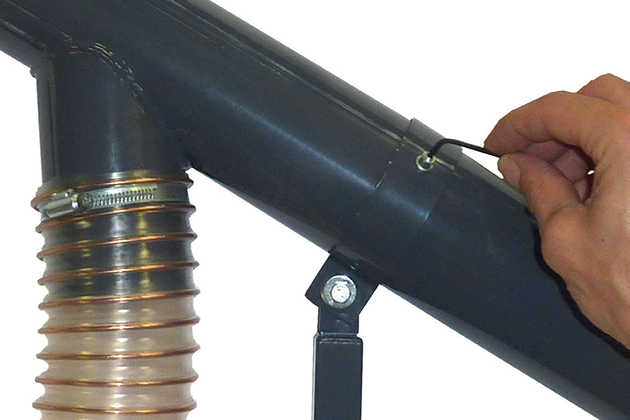

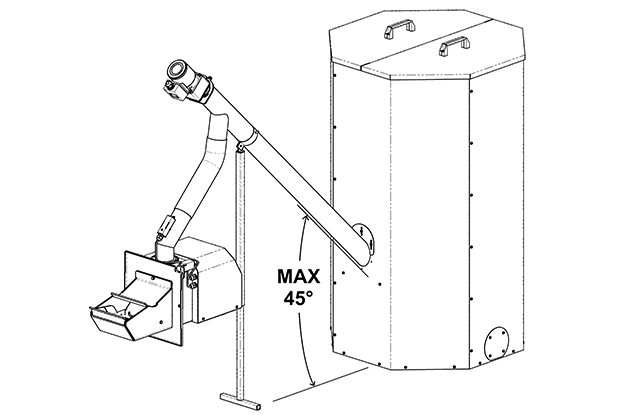

– с ножкой транспортёра — с каждым транспортёром поставляется опорная ножка. Длину ножки следует отрегулировать так, чтобы угол наклона транспортёра составлял не более 45° и шланг был натянутым.

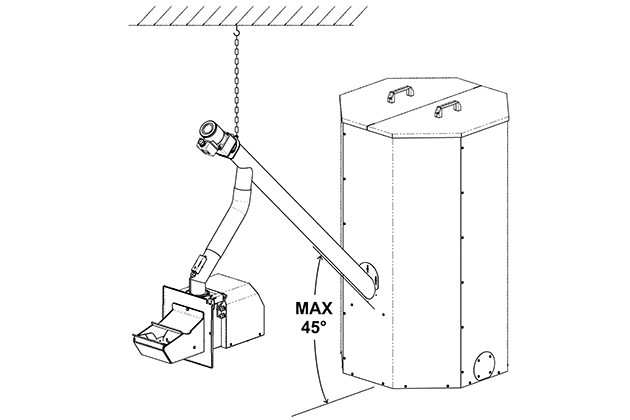

– для крепления к потолку — в стеснённых помещениях рекомендуем опорную ножку транспортёра заменить на подвесы для крепления к потолку (входят в комплект поставки транспортёра) Длину ножки следует отрегулировать так, чтобы угол наклона транспортёра составлял не более 45° и шланг был натянутым.

ВНИМАНИЕ: Транспортёр поставляется отдельно, но является неотъемлемой частью системы горелки для пеллет A45 / A85

Транспортёры для компактных бункеров

Комплект состоит из бункера для пеллет объёмом 240 л / 300 л / 400 л с транспортёром DRA25, предназначенного для небольших и стеснённых помещений котельной. Позволяет размещать бункер вблизи котла таким способом, чтобы он занимал как можно меньше места.

В бункере с полезным объёмом 240 л хранится 156 кг пеллет, т.е. около 700 кВтч. (10 мешков / 15 кг)
В бункере с полезным объёмом 300 л хранится 195 кг пеллет, т.е. около 880 кВтч. (13 мешков / 15 кг)
В бункере с полезным объёмом 300 л хранится 195 кг пеллет, т.е. около 1170 кВтч. (17 мешков / 15 кг)



Комплект AZPD предназначен для котлов на пеллетах DxxP, DCxxSP(X)(T), CxxSP

Комплект AZPD 240 R (красный)    код: H0283
с транспортёром  DRA25 – 1,3 м (мотор-редуктор 25 Вт)

Комплект AZPD 240 B (синий)    код: H0284
с транспортёром  DRA25 – 1,3 м (мотор-редуктор 25 Вт)



Комплект AZPD предназначен для котлов на пеллетах DxxP, DCxxSP(X)(T), CxxSP

Комплект AZPD 300 R Design (красный)    код: H0321
с транспортёром  DRA25 – 1,3 м (мотор-редуктор 25 Вт)

Комплект AZPD 300 B Design (синий)    код: H0322
с транспортёром  DRA25 – 1,3 м (мотор-редуктор 25 Вт)



Комплект AZPD предназначен для котлов на пеллетах DxxP, DCxxSP(X)(T), CxxSP

Комплект AZPD 400 R Design (красный)    код: H0445
с транспортёром  DRA25 – 1,3 м (мотор-редуктор 25 Вт)

Комплект AZPD 400 B Design (синий)    код: H0446
с транспортёром  DRA25 – 1,3 м (мотор-редуктор 25 Вт)



Комплект AZPU предназначен для газификационных котлов с модификацией для пеллетной горелки

Комплект AZPD 240 C (красный)    код: H0280
с транспортёром  DRA25 – 1,7 м (мотор-редуктор 25 Вт)

Набор AZPU 240 M (синий) код: H0284
с транспортёром  DRA25 – 1,7 м (мотор-редуктор 25 Вт)



Комплект AZPU предназначен для газификационных котлов с модификацией для пеллетной горелки

Комплект AZPU 400 C Design (красный)    код: H0447
с транспортёром  DRA25 – 1,7 м (мотор-редуктор 25 Вт)

Комплект AZPU 400 M Design (синий) код: H0448
с транспортёром  DRA25 – 1,7 м (мотор-редуктор 25 Вт)



Техническая информация
