Удлинительный комплект труб PSGSP 10 — 40

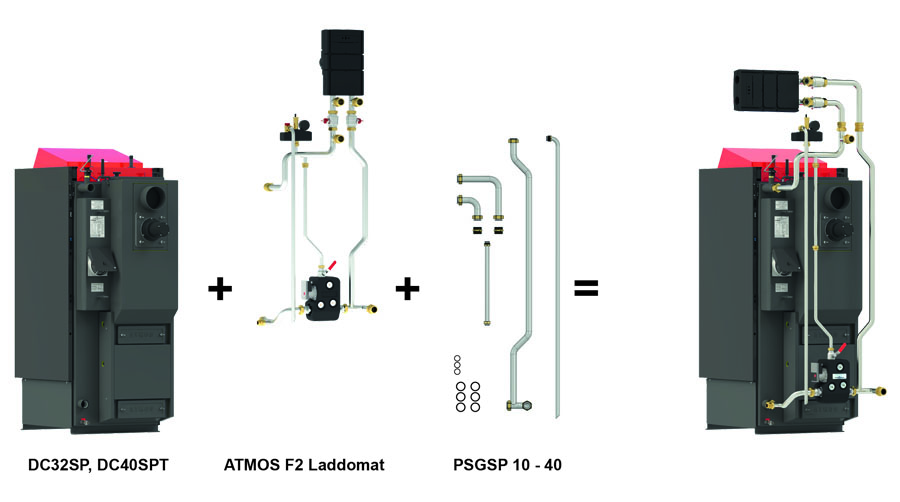

Этот комплект труб служит для установки Комплекта подключения ATMOS F2 Laddomat на котлы DC32SP*, DC40SPT*. Состоит из соединительных патрубков и плоских уплотнений.
(код для заказа: P0656)

*комплект предназначен для котлов с заводского номера 432432.

Состав комплекта PSGSP 10 — 40
	Диаметр резьбового соединения	Диаметр трубы/толщина прокладки	Количество штук в комплекте
Соединительная труба	1“	22 (497 мм)	1
Соединительная труба	6/4“	35 (1586 мм)	1
труба предохранительного клапана	1“	22 (1678 мм)	1
колено малое (120×120)	6/4“	22	1
колено большое (245×245)	6/4“	22	1
соединительная муфта	6/4“	—	2
плоская прокладка	6/4“	3 мм	8
плоская прокладка	1“	3 мм	4
INFO — Высота подключения на установленном котле составляет 2210 мм.

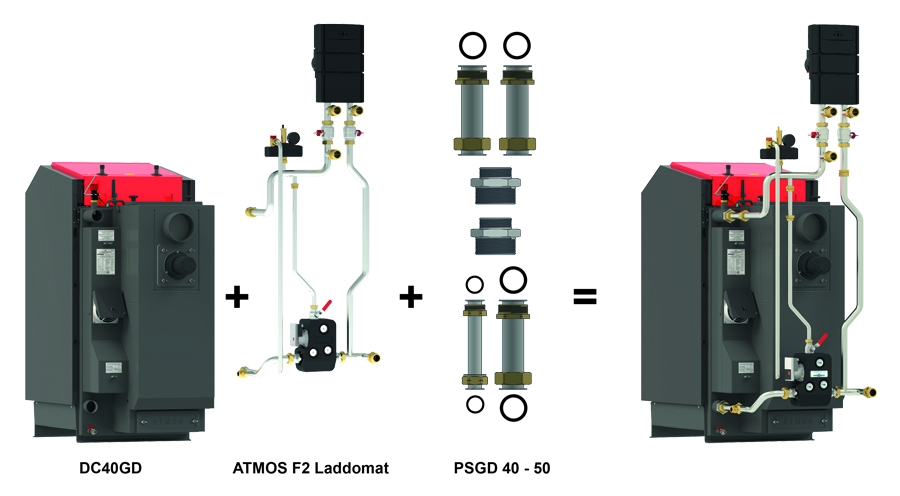

Удлинительный комплект труб PSGD 40 — 50

Удлинительный комплект труб служит для удлинения Комплекта подключения ATMOS F2 Laddomat (15 — 40 кВт) таким образом, чтобы можно было его применить для котлов и DC40GD и DC40GSE. Состоит из четырёх труб с накидными гайками, плоских прокладкок и уменьшенных соединительных муфт.
(код для заказа: P0654)

Состав комплекта PSGD 40 — 50
	Диаметр резьбового соединения	Диаметр трубы/толщина прокладки	Количество штук в комплекте
Соединительная труба (с латунными резьбовыми соединениями)	1“	22 мм	1
Соединительная труба (с латунными резьбовыми соединениями)	6/4“	35 мм	3
Плоская прокладка	1“	3 мм	3
Плоская прокладка	6/4“	3 мм	5
Уменьшенная соединительная муфта	2″ — 6/4“		2

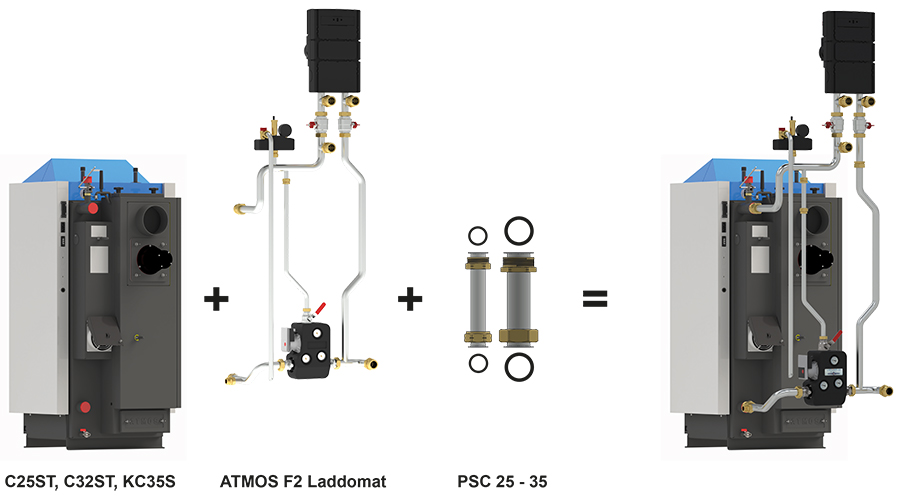

Удлинительный комплект труб PSC 25 — 35

Этот комплект труб служит для установки Комплекта подключения ATMOS F2 Laddomat на (высокие) котлы C25ST и C32ST. Он состоит из двух труб с накидными гайками и плоских прокладок.
(код для заказа: P0650)

Состав комплекта PSC 25 — 35
	Диаметр резьбового соединения	Диаметр трубы/толщина прокладки	Количество штук в комплекте
Соединительная труба (с латунными резьбовыми соединениями)	1“	22 мм	1
Соединительная труба (с латунными резьбовыми соединениями)	6/4“	35 мм	1
Плоская прокладка	1“	3 мм	3
Плоская прокладка	6/4“	3 мм	3

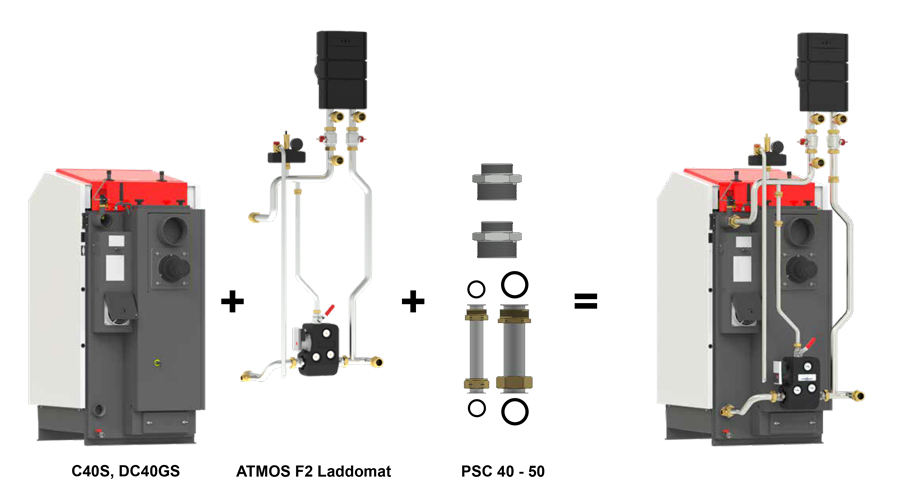

Удлинительный комплект труб PSC 40 — 50

Удлинительный комплект труб служит для удлинения Комплекта подключения ATMOS F2 Laddomat (15 — 40 кВт) таким образом, чтобы он мог быть применён для котлов C40S  и DC40GS. Состоит из двух труб с накидными гайками, плоских прокладок и уменьшенных соединительных муфт.
(код для заказа: P0653)

Состав комплекта PSC 40 — 50
	Диаметр резьбового соединения	Диаметр трубы/толщина прокладки	Количество штук в комплекте
Соединительная труба (с латунными резьбовыми соединениями)	1“	22 mm	1
Соединительная труба (с латунными резьбовыми соединениями)	6/4“	35 mm	1
Плоская прокладка	1“	3 mm	3
Плоская прокладка	6/4“	3 mm	3
Уменьшенная соединительная муфта	2″ — 6/4“		2

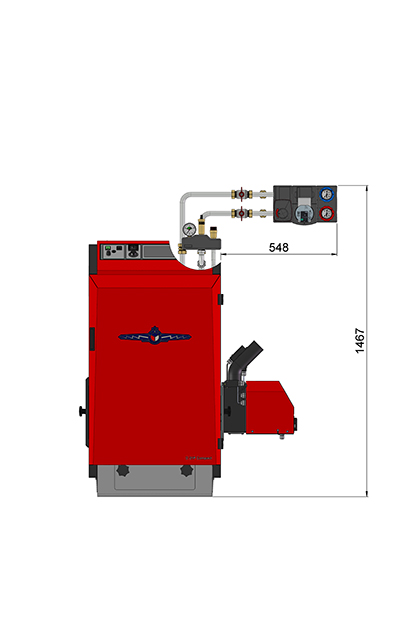

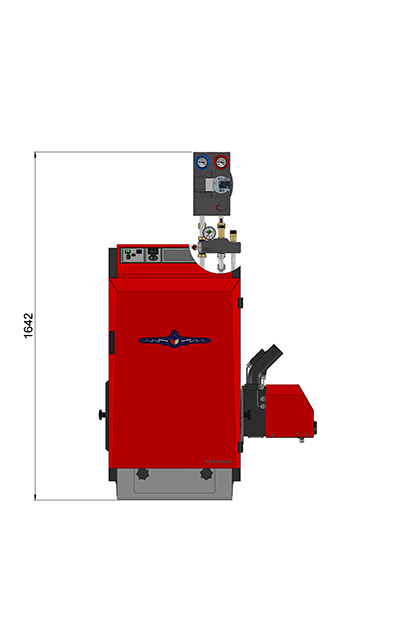

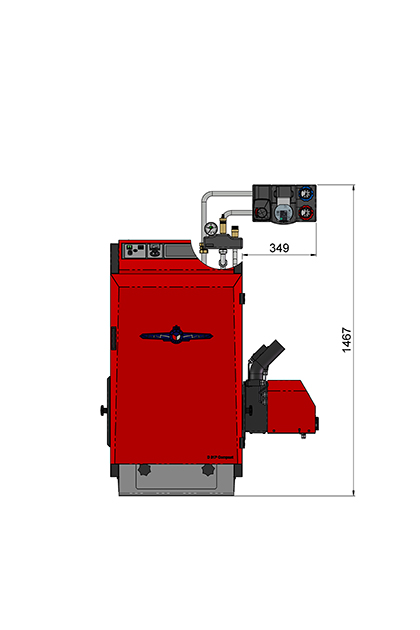

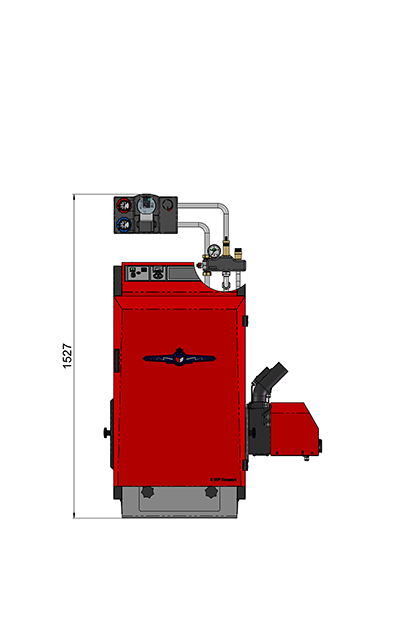

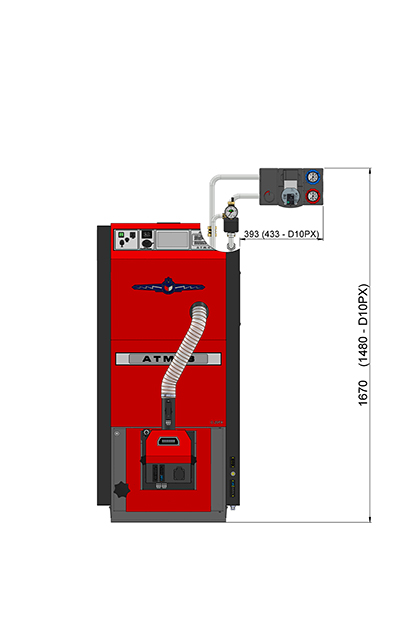

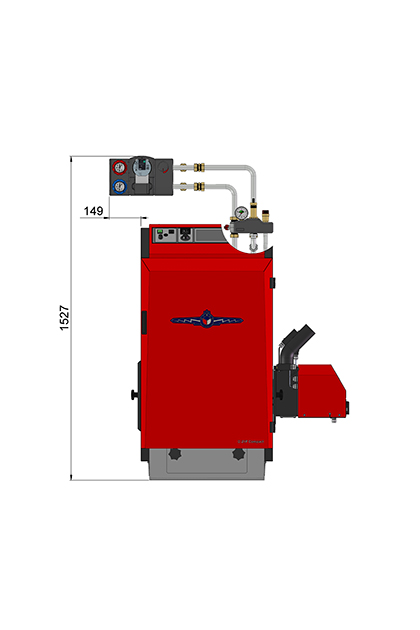

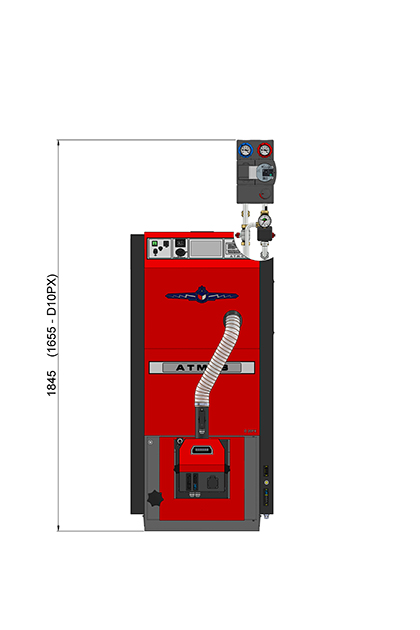

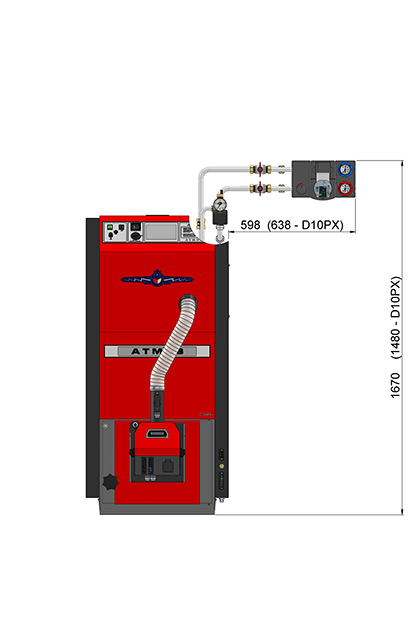

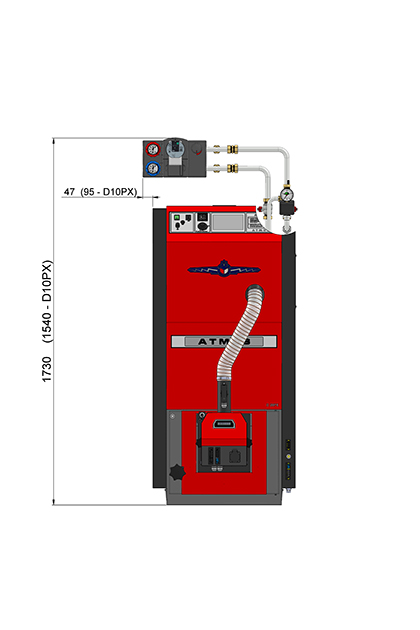

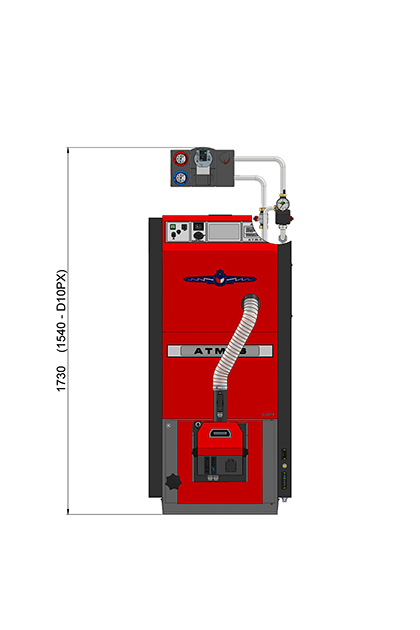

Удлинительный комплект труб PSP 20 — 40

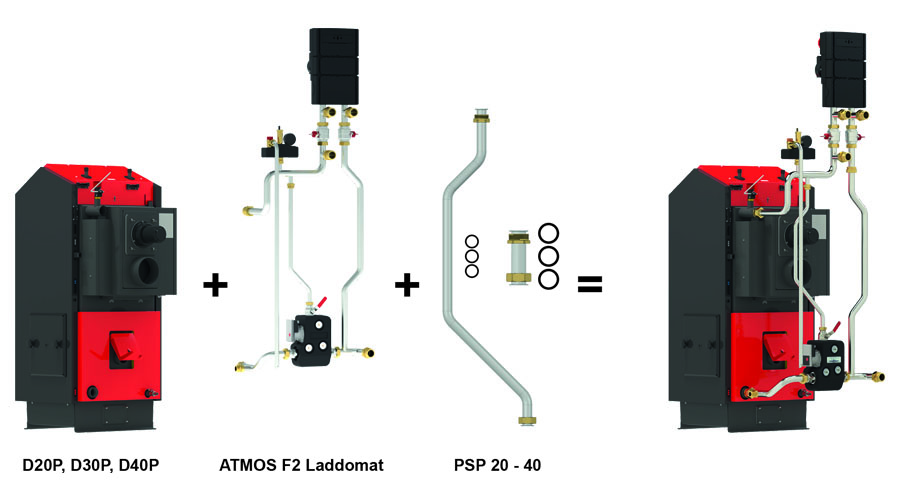

Этот комплект труб служит для установки Комплекта подключения ATMOS F2 Laddomat на котлы D20P, D30P, D40P. Состоит из соединительных патрубков и плоских уплотнений.

(код для заказа: P0655)

Состав комплекта PSP 20 — 40
	Диаметр резьбового соединения	Диаметр трубы/толщина прокладки	Количество штук в комплекте
Соединительная труба	6/4“	35 (128 мм)	1
Соединительная труба	1“	22 (747 мм)	1
Плоская прокладка	6/4“	3 мм	3
Плоская прокладка	1“	3 мм	3

Použité armatury u Zapojení kotlů ATMOS

Armatury	Pro Zapojení	Objednací kód
Laddomat X22-1 (doporučen do 50 kW) — šroubení vnější ←6/4′′ ↓1′′ ←6/4′′ Laddomat X22-2 (doporučen do 50 kW) — šroubení vnitřní ←5/4′′ ←5/4′′, vnější ↓1′′ Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi — termoregulační ventil (78/72 °C) / — úsporné čerpadlo WILO — šroubení s vnějšími závity s kulovými ventily / — izolační sada s teploměry	ATMOS F1/F2 Laddomat ATMOS F12 Laddomat ATMOS F21/22 Laddomat	P0247 P0262
Čerpadlová skupina ESBE GSA211 Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi — rozteč 125 mm — 6/4“ / 1“ — servopohon ESBE ARA 651 — 60 s / 6 Nm (230 V/50 Hz) — úsporné čerpadlo WILO — kulové ventily s teploměry / — izolace	ATMOS F3 ESBE ATMOS F4 ESBE	P0511
Čerpadlová skupina ESBE GFA321 Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi — rozteč 90 mm — 1“ / 1“ — termoregulační ventil (70 °C) — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	ATMOS F15 ESBE-PX ATMOS F16 ESBE-PX u kotlů DxxP Compact ATMOS F71 ESBE	P0509
Čerpadlová skupina ESBE GSA311 Definice: armatura kotlového okruhu pro ochranu kotle proti nízkoteplotní korozi — rozteč 90 mm — 1“ / 1“ — servopohon ESBE ARA 651 — 60 s / 6 Nm (230 V/50 Hz) — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	u kotlů Pxx Compact	P0508
Pojišťovací sestava Definice: informačně bezpečnostní armatura — pojišťovací ventil 2,5 bar — odvzdušňovací ventil — manometr 4 bar	do 32 kW — 3/4“→ do 40 kW — 1“→	P0246 P0249
Čerpadlová skupina ATMOS ESBE GRA211 Definice: armatura pro nastavení teploty vody do topného systému — rozteč 125 mm — 6/4“ / 1“ — směšovaná — trojcestný ventil se servopohonem ARA 661 — 120 s — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	ATMOS F3 ESBE ATMOS F4 ESBE	P0514
Čerpadlová skupina ATMOS ESBE GRA211 Definice: armatura pro nastavení teploty vody do topného systému — směšovaná bez servopohonu — trojcestný ventil s ručním ovládáním — rozteč 125 mm — 6/4“ / 1“ — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace — možnost doplnit servopohon	ATMOS F1/F2 Laddomat ATMOS F12 Laddomat	P0538
Čerpadlová skupina ATMOS ESBE GFA211 Definice: armatura pro regulaci teploty vody do topného systému (podlahového topení) — rozteč 125 mm — 6/4“ / 1“ — termostatická — termoregulační ventil 20 — 55 °C — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0513
Čerpadlová skupina ATMOS ESBE GDA211 Definice: armatura pro natápění topného systému bez regulace (bojler TUV) — rozteč 125 mm — 6/4“ / 1“ — přímá (bez směšování) — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0512
Čerpadlová skupina ATMOS/ESBE GRA 311 Definice: armatura pro nastavení teploty vody do topného systému — rozteč 90 mm — 1“ / 1“ — směšovaná — trojcestný ventil se servopohonem ARA 661 — 120 s — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0505
Čerpadlová skupina ATMOS/ESBE GRA 311 Definice: armatura pro nastavení teploty vody do topného systému — rozteč 90 mm — 1“ / 1“ — směšovaná bez servopohonu — trojcestný ventil s ručním ovládáním — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace — možnost doplnit servopohon	příslušenství pro rozšíření zapojení	P0533
Čerpadlová skupina ATMOS/ESBE GDA 311 Definice: armatura pro natápění topného systému bez regulace (bojler TUV) — rozteč 90 mm — 1“ / 1“ — přímá (bez směšování) — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0503
Čerpadlová skupina ATMOS/ESBE GFA 311 Definice: armatura pro regulaci teploty vody do topného systému (podlahového topení) — rozteč 90 mm — 1“ / 1“ — termostatická — termoregulační ventil 20 — 55 °C — úsporné čerpadlo WILO — kulové ventily s teploměry / izolace	příslušenství pro rozšíření zapojení	P0504

Rozdělovač GMA421  Definice: armatura pro rozšíření základního zapojení na více topných okruhů — rozteč 125 mm — 6/4“ ↑↓ 6/4“ — dvouokruhový — izolace	příslušenství pro rozšíření zapojení	P0515
Rozdělovač GMA431 Definice: armatura pro rozšíření základního zapojení na více topných okruhů — rozteč 125 mm — 6/4“ ↑↓ 6/4“ — tříokruhový — izolace	příslušenství pro rozšíření zapojení	P0516
Rozdělovač GMA321  Definice: armatura pro rozšíření základního zapojení na více topných okruhů — rozteč 90 mm — 1“ ↑↓ 1“ — dvouokruhový — izolace	příslušenství pro rozšíření zapojení	P0506
Rozdělovač GMA331  Definice: armatura pro rozšíření základního zapojení na více topných okruhů — rozteč 90 mm — 1“ ↑↓ 1“ — tříokruhový — izolace	příslušenství pro rozšíření zapojení	P0507
Servopohon ESBE ARA 661 — 120 s — tříbodový (systémový okruh)	příslušenství pro rozšíření zapojení	P0415
Trojcestný ventil ESBE VRG 131 — DN32 — Kvs16 — 5/4“ Definice: armatura pro nastavení teploty vody do topného systému — (bez servopohonu)	ATMOS F722 Laddomat	P0333
Kulový ventil WESA Definice: uzavírací armatura — armatura pro doladění průtoků — 1“ pro potrubí 22 x 1,5 mm — 6/4“ pro potrubí 35 x 1,5 mm	pro všechna zapojení mimo ATMOS F12 Laddomat ATMOS F21/22 Laddomat	P0531 P0532
Ploché těsnění / vsuvky Definice: utěsňování / propojovací tvarovky ploché těsnění — 3/4“ — 3 mm ploché těsnění — 1“ — 3 mm / vsuvky — 1“ ploché těsnění — 6/4“ — 3 mm  / vsuvky — 6/4“ ploché těsnění — 2“ — 3 mm	pro všechna zapojení	S1453 S1452 S1527 S1532
