Эквитермический регулятор ATMOS ACD 03/04 — это новый элемент регулирования с цветным сенсорным дисплеем, позволяющий легко управлять котлом и системой отопления в интуитивном режиме в соответствии с последними тенденциями. Регуляторы ACD 03 и ACD 04 отличаются дизайном монтажной коробки. Функции управления у обоих регуляторов одинаковы.

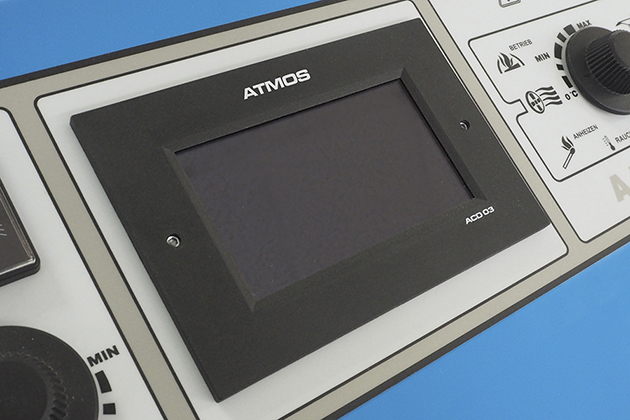

ATMOS ACD 03 - регулятор для встраивания в панель котла
Регулятор ACD 03 выпускается в исполнении, предназначенном для вставки в панель котла после выбивания предварительно подготовленного (на заводе) отверстия для регулятора ACD 03 (размер 92 x 138 мм). Регулятор также может быть вставлен в специальную коробку SWS 18, предназначенную для настенного монтажа.
Регулятор способен управлять следующими функциями:
- обогрев трёх отопительных контуров (например, два контура с классическими радиаторами + один контур напольного отопления) в соответствии с требуемой температурой в помещении, температурой наружного воздуха (эквитермической кривой) и в зависимости от времени с помощью трёх типов комнатных модулей (датчиков)
или
одного котлового контура и двух отопительных контуров — котловый контур для поддержания минимальной температуры обратной воды котла 65 °C, с помощью трёхходового смесительного клапана с приводом и насосом и обогрев двух отопительных контуров (например, обычные радиаторы или напольное отопление) в соответствии с требуемой комнатной температурой, наружной температурой (эквитермической кривой) и в зависимости от времени с помощью трёх типов комнатных модулей (датчиков) - нагрев горячей воды для бытовых нужд (ГВС) до необходимой температуры (например, 55 °C)
- солнечный обогрев с помощью солнечных коллекторов
- оптимальная зарядка и разрядка аккумулирующих баков в соответствии с потребностями заказчика
- автоматическое переключение между двумя источниками тепла (котлами), например, котлами на дровах и природном газе / дровах и пеллетах
- комплексная эксплуатация котла в соответствии с потребностями системы отопления, включая вытяжной вентилятор
- автоматический розжиг дров
Электронный регулятор ATMOS ACD 03 поставляется в виде комплекта, включающего необходимые датчики и соединительную клеммную колодку для простой установки в панель котла:
Комплект эквитермического регулирования, предназначенный для для пеллетных котлов (без датчика дымовых газов) ATMOS ACD 03
Код заказа: S0103
| Состав комплекта / Название | Заводская маркировка | Количество в комплекте | Диапазон измерения | Длина кабеля | |
| Эквитермический регулятор с сенсорным дисплеем и релейным модулем — Комплектный (A + B) |  |
ATMOS ACD 03 | 1 | — | — |
| Комплект разъёмов |  |
SCS34 | 1 | — | — |
| Датчик уличной температуры (AF) — проводной |  |
AF20-B65 | 1 | -40… +70 | 0 m |
| Датчик температуры котла (WF) — силикон |  |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Прикладной датчик системы отопления (VF) — проводной — ПВХ |
 |
SF20-B54 | 3 | 0… +110 | 4 m |
| Датчик ГВС (SF) Датчик аккумулирующего бака (PF/FPF) — ПВХ |
|
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
Комплект эквитермического регулирования, предназначенный для пеллетных котлов с ручной загрузкой топлива (с датчиком дымовых газов) ATMOS ACD 03 AGF
Код заказа: S0106
| Состав комплекта / Название | Заводская маркировка | Количество в комплекте | Диапазон измерения | Длина кабеля | |
| Эквитермический регулятор с сенсорным дисплеем и релейным модулем — Комплектный (A + B) | |
ATMOS ACD 03 | 1 | — | — |
| Комплект разъёмов | |
SCS34 | 1 | — | — |
| Датчик уличной температуры (AF) — проводной | |
AF20-B65 | 1 | -40… +70 | 0 m |
| Датчик температуры котла (WF) — силикон |  |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Прикладной датчик системы отопления (VF) — проводной — ПВХ |
|
SF20-B54 | 3 | 0… +110 | 4 m |
| Датчик ГВС (SF) Датчик аккумулирующего бака (PF/FPF) — ПВХ |
 |
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
| Датчик дымовых газов для управления работой котла (AGF) |
|
AGF3 | 1 | 0… +400 | 2 m |
Комплект эквитермического регулирования, предназначенный для пеллетных котлов (с датчиком дымовых газов) ATMOS ACD 03 AGF WIFI
Код заказа: S0108 — ПОДГОТАВЛИВАЕМ
| Состав комплекта / Название | Заводская маркировка | Количество в комплекте | Диапазон измерения | Длина кабеля | |
| Эквитермический регулятор с сенсорным дисплеем и релейным модулем — Комплектный (A + B) | |
ATMOS ACD 03 | 1 | — | — |
| Комплект разъёмов | |
SCS34 | 1 | — | — |
| Датчик уличной температуры (AF) — проводной | |
AF20-B65 | 1 | -40… +70 | 0 m |
| Датчик температуры котла (WF) — силикон | |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Прикладной датчик системы отопления (VF) — проводной — ПВХ |
|
SF20-B54 | 3 | 0… +110 | 4 m |
| Датчик ГВС (SF) Датчик аккумулирующего бака (PF/FPF) — ПВХ |
|
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
| Датчик дымовых газов для управления работой котла (AGF) |
|
AGF3 | 1 | 0… +400 | 2 m |
| Беспроводной шлюз ethernet / Wi-Fi для ATMOS WIFI GATE 1000 |
|
ATMOS WIFI GATE 1000 | 1 | — | — |
-

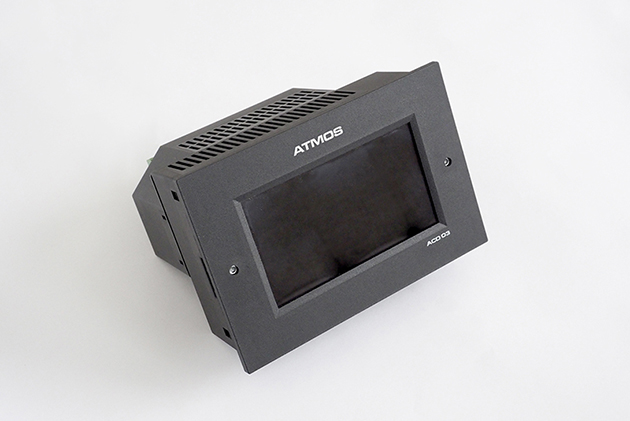

- Регулятор ACD 03
-
- Регулятор ACD 03 предназначен для дополнительной установки в панель котла
-

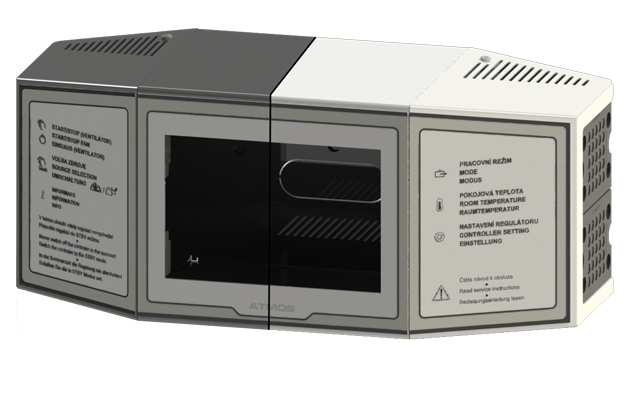

- Коробка SWS 18 тёмно-серого или белого цвета

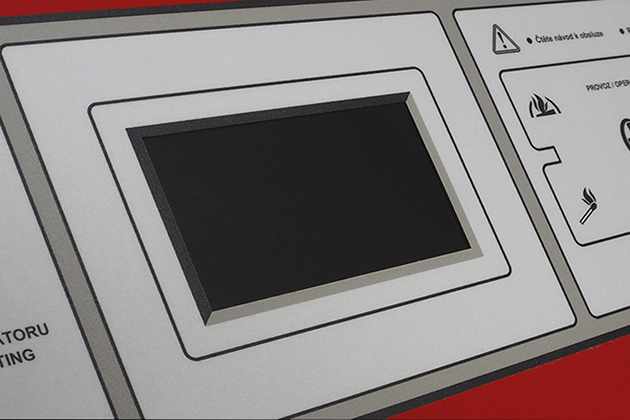

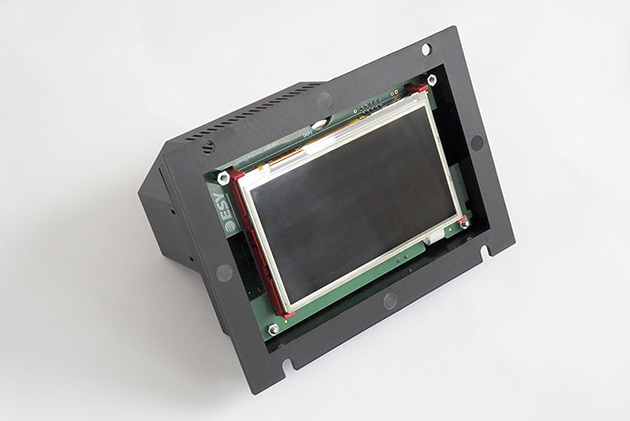

ATMOS ACD 04 - терморегулятор для встраивания в приборную панель котла (на заводе-производителе)
Терморегулятор ACD 04 производится в исполнении, которое позволяет привинтить его к приборной панели котла. Это исполнение, поставляемое непосредственно с завода, если котёл не оснащён классическими элементами управления, напр. термометром и термостатами. Панель котла приспособлена только для монтажа регулятора ACD 04.
-
- Регулятор ACD 04
-
- Регулятор ACD 04 встроен в котёл непосредственно на заводе-производителе
Регулятор способен управлять следующими функциями:
- обогрев трёх отопительных контуров (например, два контура с классическими радиаторами + один контур напольного отопления) в соответствии с требуемой температурой в помещении, температурой наружного воздуха (эквитермической кривой) и в зависимости от времени с помощью трёх типов комнатных блоков (датчиков)
или
одного котлового контура и двух отопительных контуров — котловый контур для поддержания минимальной температуры обратной воды котла 65 °C, с помощью трёхходового смесительного клапана с приводом и насосом и обогрев двух отопительных контуров (например, обычные радиаторы или напольное отопление) в соответствии с требуемой комнатной температурой, наружной температурой (эквитермической кривой) и в зависимости от времени с помощью трёх типов комнатных блоков (датчиков)
- нагрев горячей воды для бытовых нужд (ГВС) до необходимой температуры (например, 55 °C)
- солнечный обогрев с помощью солнечных коллекторов
- оптимальная зарядка и разрядка аккумулирующих баков в соответствии с потребностями заказчика
- автоматическое переключение между двумя источниками тепла (котлами), например, котлами на дровах и природном газе / дровах и пеллетах
- комплексная эксплуатация котла в соответствии с потребностями системы отопления, включая вытяжной вентилятор
- автоматический розжиг дров
Для оптимального, экономичного и комфортного управления системой отопления вашего объекта мы рекомендуем приобрести в качестве дополнительных принадлежностей (для каждого отопительного контура) один из наших комнатных модулей ARU5, ARU10 a ARU30 с сенсорным дисплеем, что позволит лучше регулировать систему отопления. Если регулирование используется для солнечной системы обогрева, необходимо приобрести солнечный датчик FF00-75P65 (-20 — 300 °C) и дополнительный датчик KTF20.
Комнатный модуль (датчик) для эквитермического регулятора ACD 03/04 ATMOS ARU5
Комнатный модуль без дисплея для эквитермического регулятора ACD 03/04 ATMOS ARU10
Комнатный модуль с дисплеем для эквитермического регулятора ACD 03/04 ATMOS ARU30
-
- Подключение с регулятором ACD 03/04 и комнатными модулями ARUxx
