ATMOS F31 Laddomat AKU / ATMOS F32 Laddomat AKU
— основа подключения для аккумулирующих баков и котлов
Преимущества комплекта подключения ATMOS для аккумулирующих баков
- скорость монтажа = готовая подключение
- вариативность установки = правое или левое исполнение
- простой монтаж = соединения без укладки на плоских прокладках
- универсальность подключения = возможность подключения одного, двух или трёх (четырёх) аккумулирующих баков
- универсальное техническое решение = последовательное подключение баков, идеально подходит для котлов с ручной или автоматической загрузкой
- вариабельность расположения предохранительного комплекта (на котле или на баке)
-
-

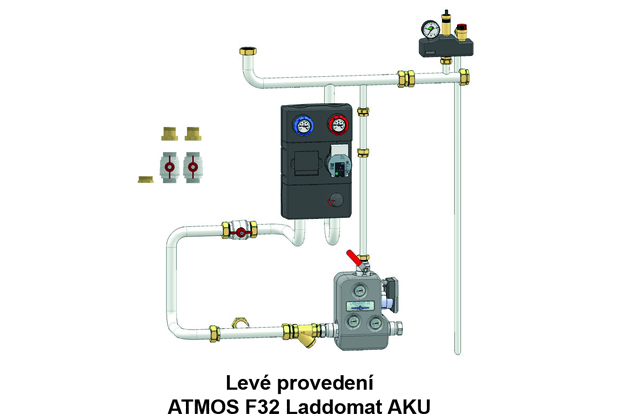

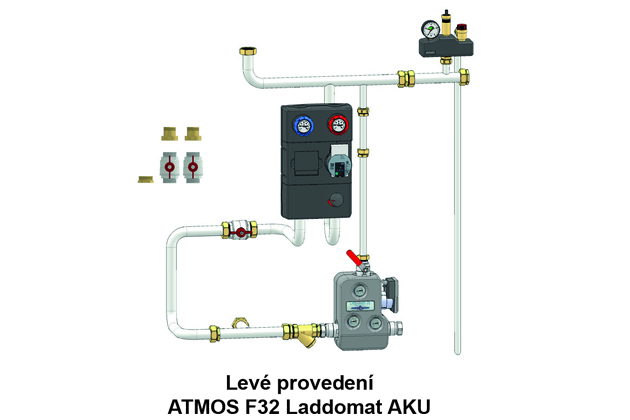

ATMOS F32 Laddomat AKU — levé
-
-

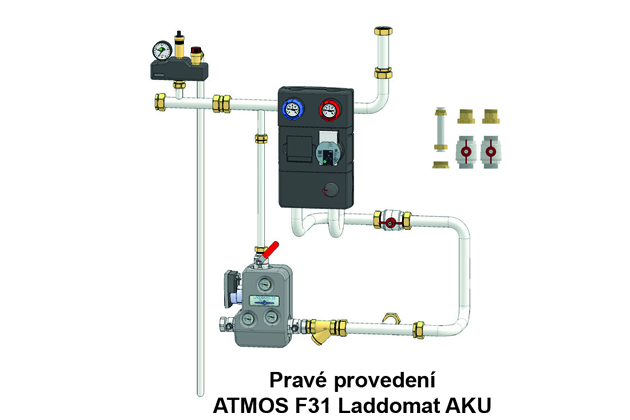

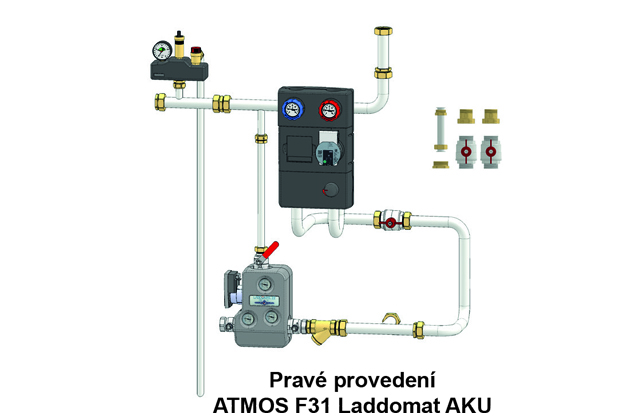

ATMOS F31 Laddomat AKU — pravé
код заказа: P0631 / P0632
|
1 — выход (горячей воды) в систему отопления |
| 2 — обратка из системы отопления |
| 3 — шаровые клапаны с термометрами |
| 4 — выход горячей воды из котла в аккумулирующий бак |
| 5 — насосная группа ESBE GRA211 с трёхходовым клапаном с ручным управлением для одного отопительного контура |
| 6 -предохранительный комплект(предохранительный клапан на 2,5 бар, воздуховыпускной клапан и манометр) |
| 7 — Laddomat X22для котлового контура (исполнение для F31/F32) (со специальными шаровыми клапанами) |
| 8 — насос в котловом контуре (входит в состав Laddomat X22) |
| 9 — термометры (входят в состав Laddomat X22) |
| 10 — резьбовое соединение с шаровым клапаном — наружная резьба 1“ замыкание котлового контура (входит в состав Laddomat X22) |
| 11 — резьбовое соединение с шаровым клапаном — наружная резьба 5/4“ обратка в котёл (входит в состав Laddomat X22) |
| 12 — фильтр с магнитом |
| 13 — тройник с выходом в аккумулирующий бак |
| 14 — регулирующий клапан для гидравлического баланса (45°) |
| 15 — половинное резьбовое соединение 5/4 «x6/4» для подключения к аккумулирующему баку |
| 16 — шаровой клапан 6/4″ для аккумулирующего бака |
| 17 — удлинительная труба Ø 22×144 мм для котлов с большой установочной длиной между выходами и основа подключения F32 |
| 18 — удлинительная труба Ø 35×144 мм для регулировки установочной длины между выходами в зависимости от типа котла |
| 19 — переходник 6/4 «x5/4» для перехода на трубу Cu 35×1,5 для предохранительного комплекта |
| 20 — соединительная дуга (для F31 — код заказа: S1643 / для F32 — код заказа: S1677) |
| 21 -соединительная труба насосной группы (для F31 — код заказа: S1642 / для F32 — код заказа: S1676) |
| 22 -дуга-разветвитель(для F31 — код заказа: S1646 / для F32 — код заказа: S1678) |
|
|
Приложенные аксессуары |
| — плоская прокладка 1” — 3 мм |
4 шт |
| — плоская прокладка 6/4” — 3 мм |
15 шт |
| — плоская прокладка 2” — 3 мм |
2 шт |
| — термометры для Laddomat 22 |
3 шт |
| — шаровой клапан 6/4“ |
2 шт |
| — удлинительная труба Ø 22×144 |
1 шт |
Предписанная настройка насоса в котловом контуре
— на максимум и константную высоту напора
Рекомендуем не менять |
— переходник 6/4“x5/4“ |
2 шт |
| — полувинтовая гайка 6/4“ |
2 шт |
| — полузавинчивающийся шток 5/4“ |
2 шт |
Состав основы подключения:главная труба 35 х 1,5 мм из нержавеющей стали, Laddomat X22 с шаровыми клапанами в котловом контуре, насосная группа ESBE GRA211 без сервопривода для контура системы, предохранительный комплект KSG (воздуховыпускной и предохранительный клапан на 2,5 бар — 1″, манометр), шаровые клапаны 6/4″, фильтр с магнитом, специальные латунные соединительные муфты и половинные резьбовые соединения с плоскими прокладками для подключения аккумулирующего бака, удлинительные трубы Ø 35 x 144 мм и Ø 22 x 144 мм.
|
Подключение с F32 (левое исполнение) — для котлов DC40GS, … можно применить только с ограничениями! Соединительная труба находится в коллизии с прямым подключением к дымовой трубе (прямым дымоходом). Поэтому подключение с F32 возможно только в том случае, если дымовая труба используется с коленом, направленным вверх, чтобы дымоход можно было обойти с помощью выходной трубы из котла. |

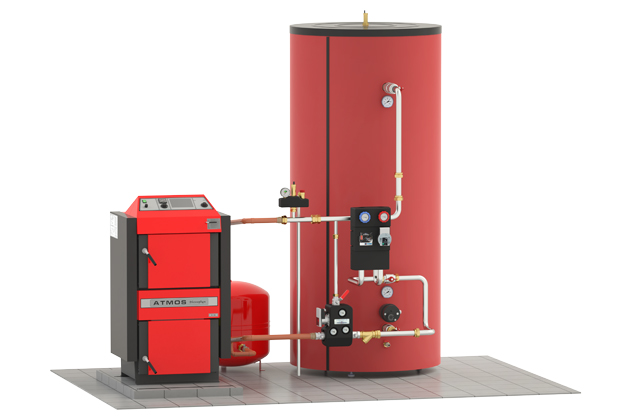

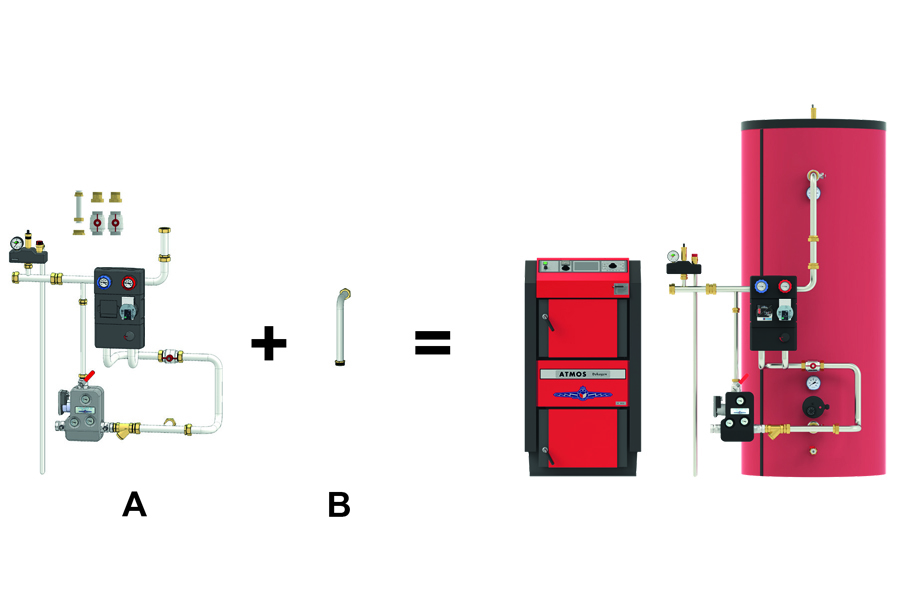

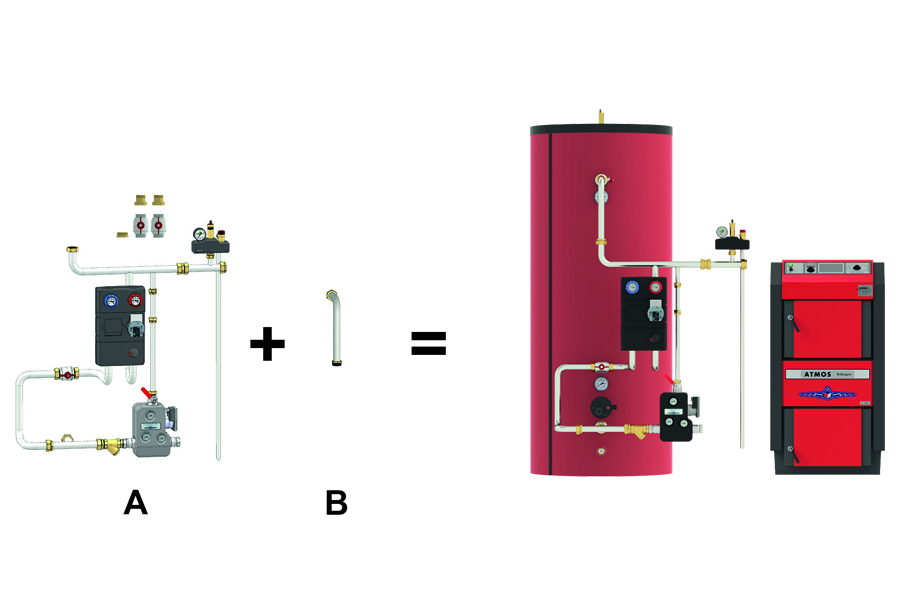

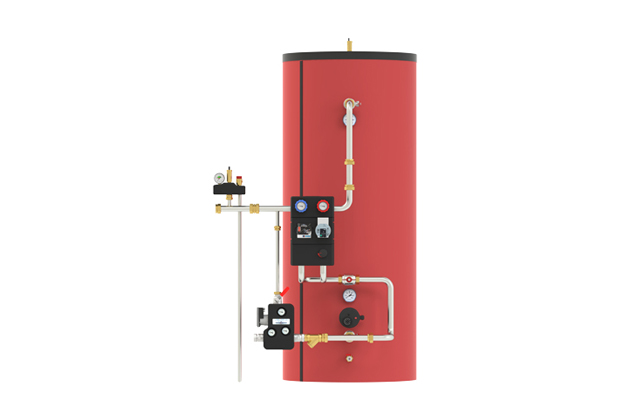

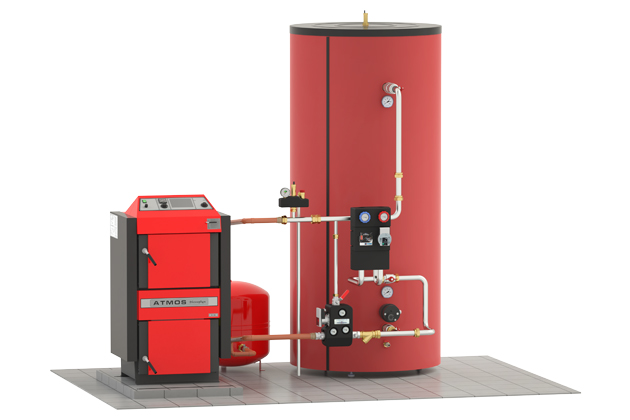

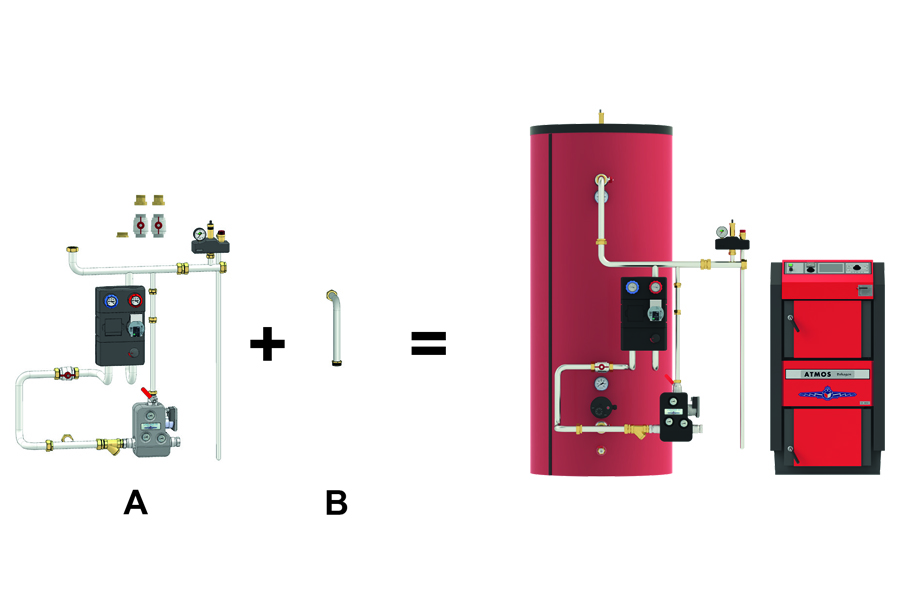

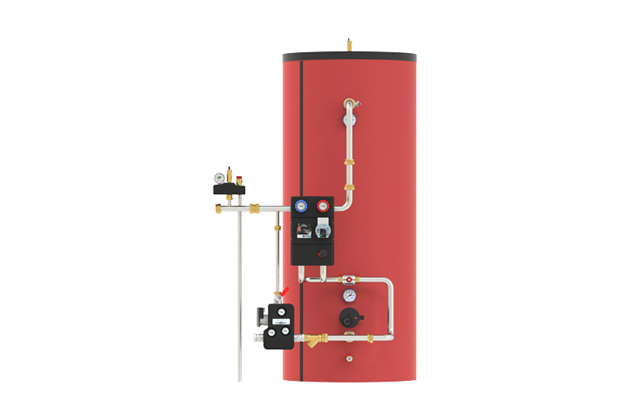

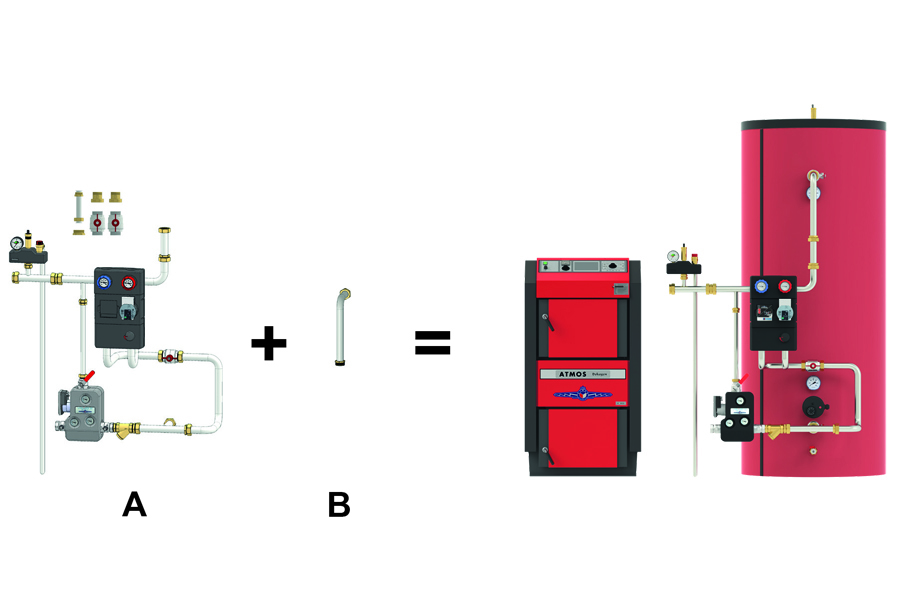

Подключение с одним аккумулирующим баком

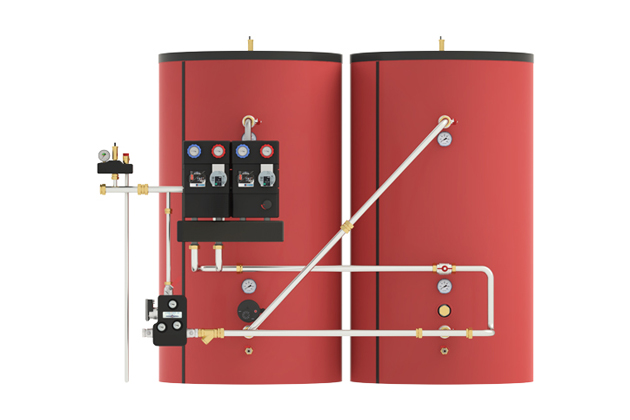

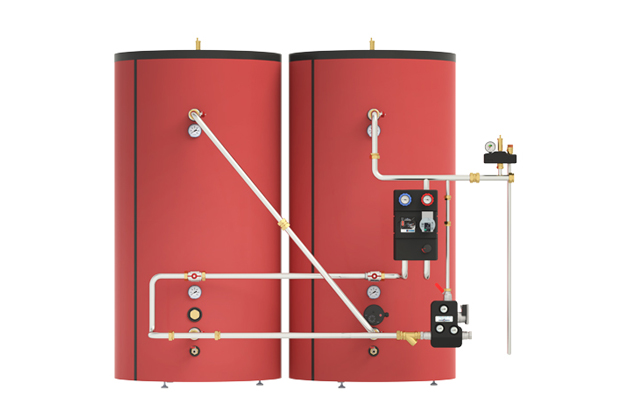

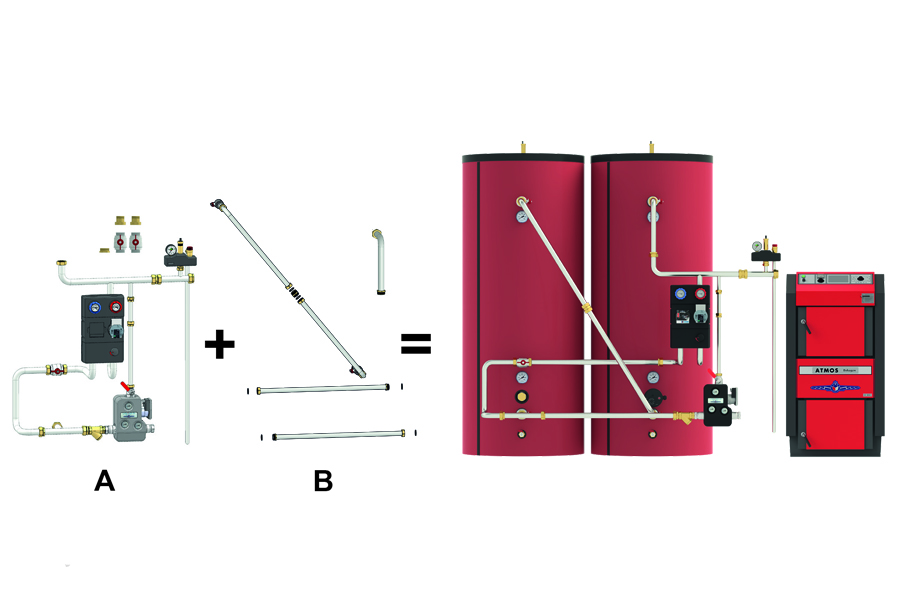

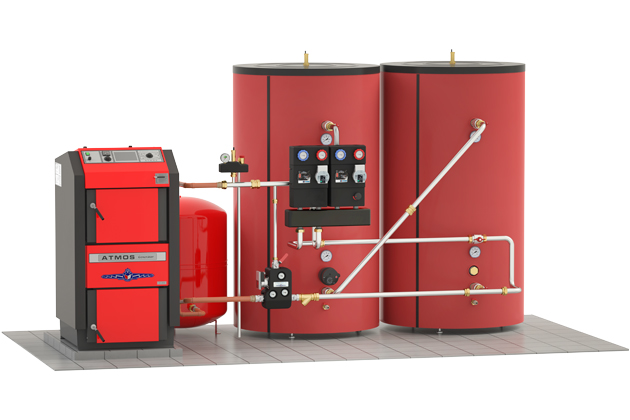

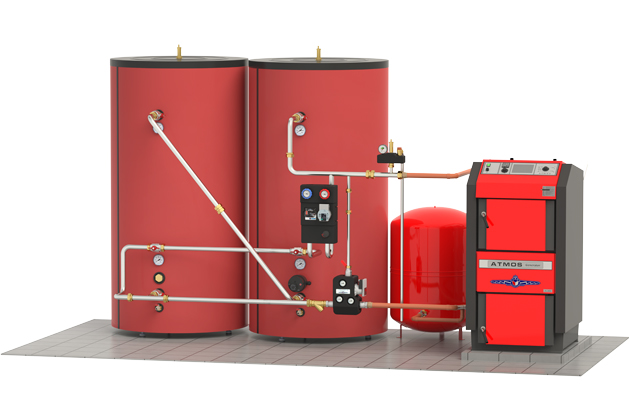

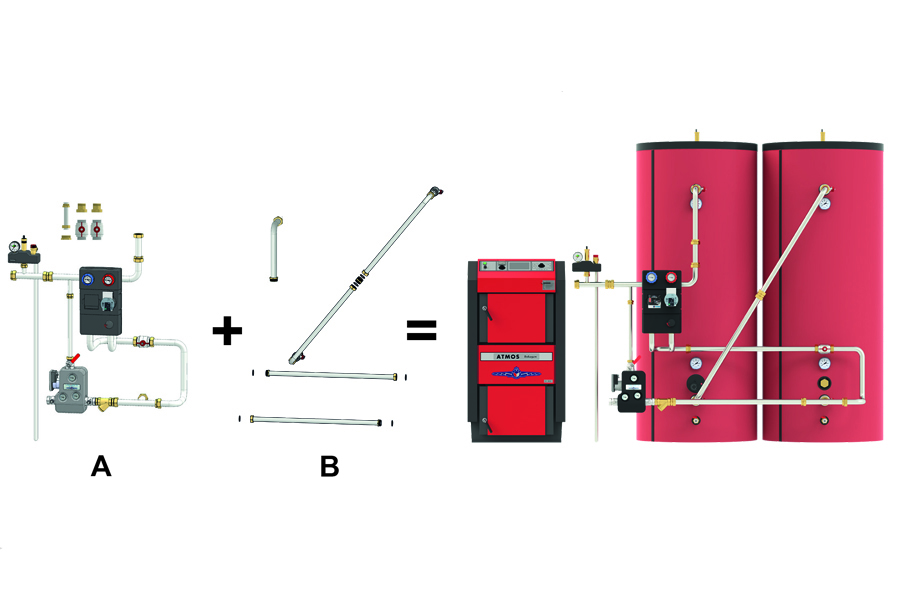

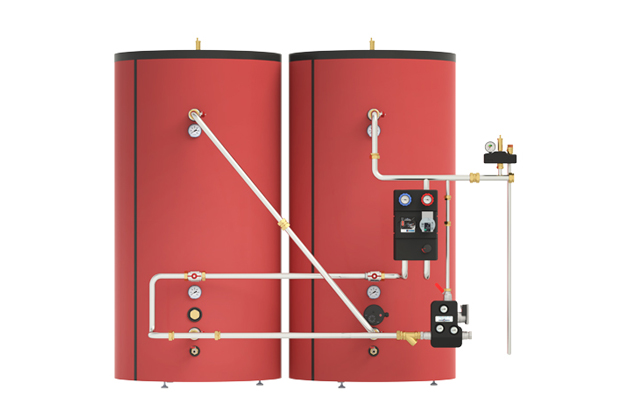

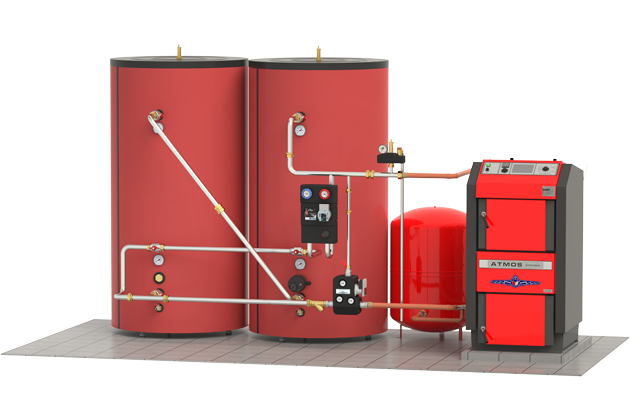

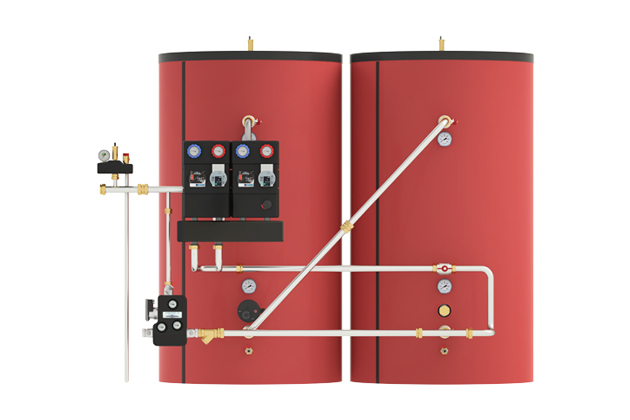

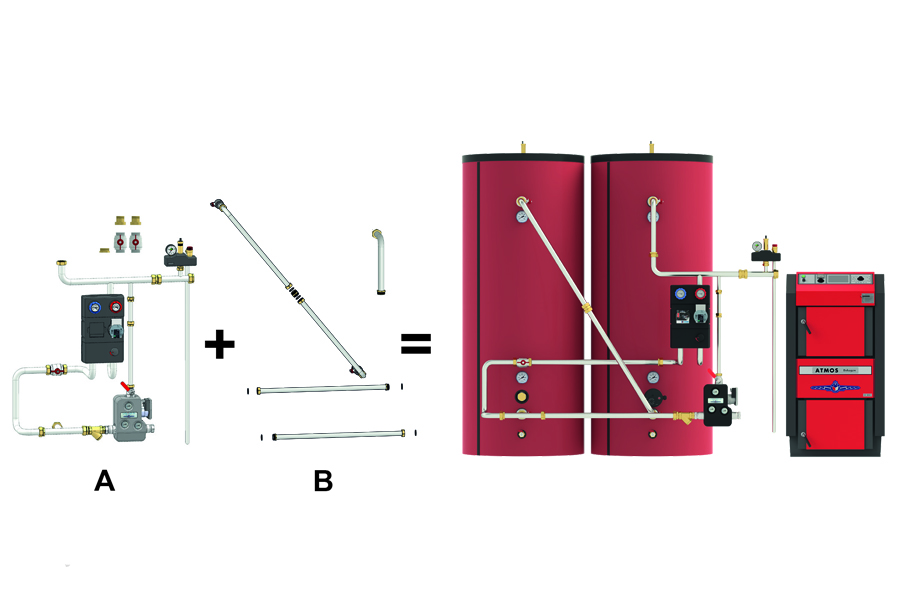

Подключение с двумя аккумулирующими баками

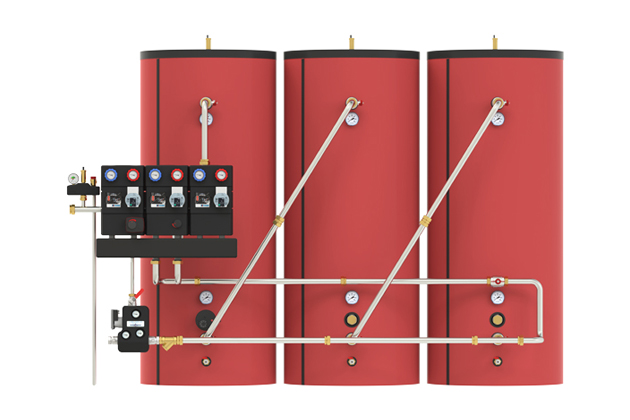

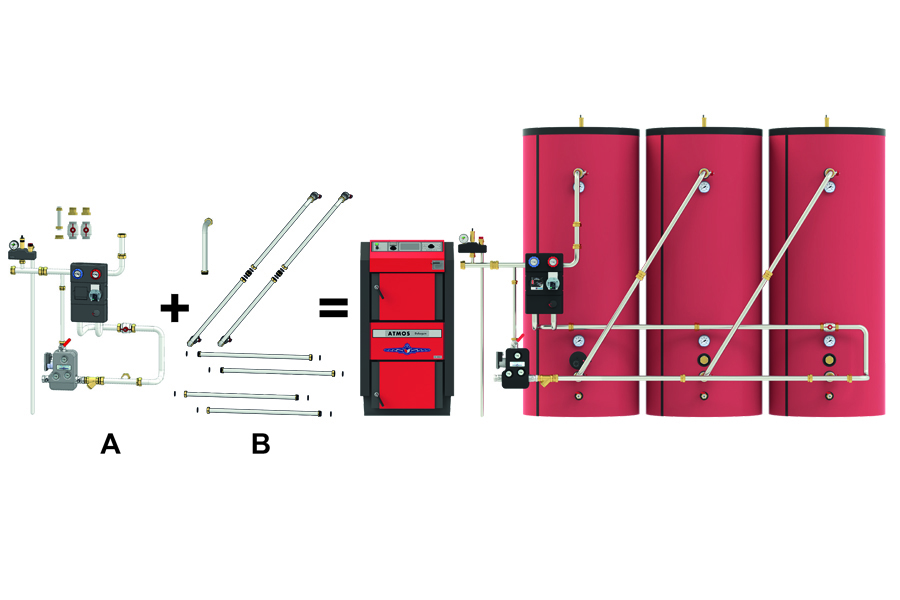

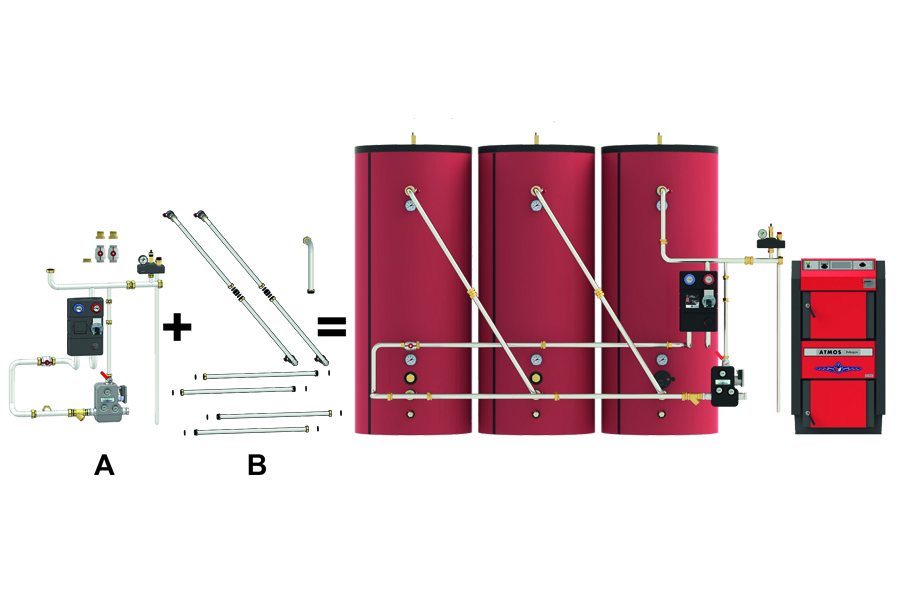

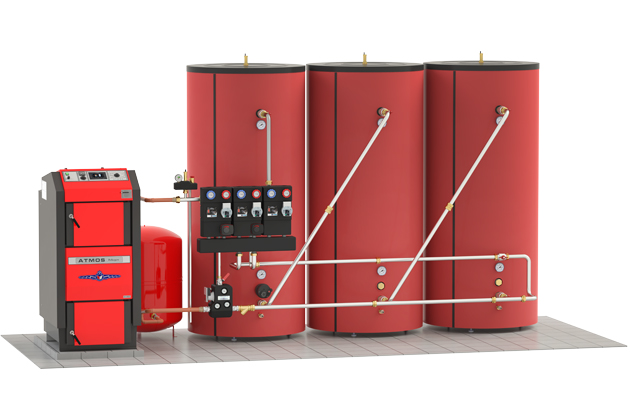

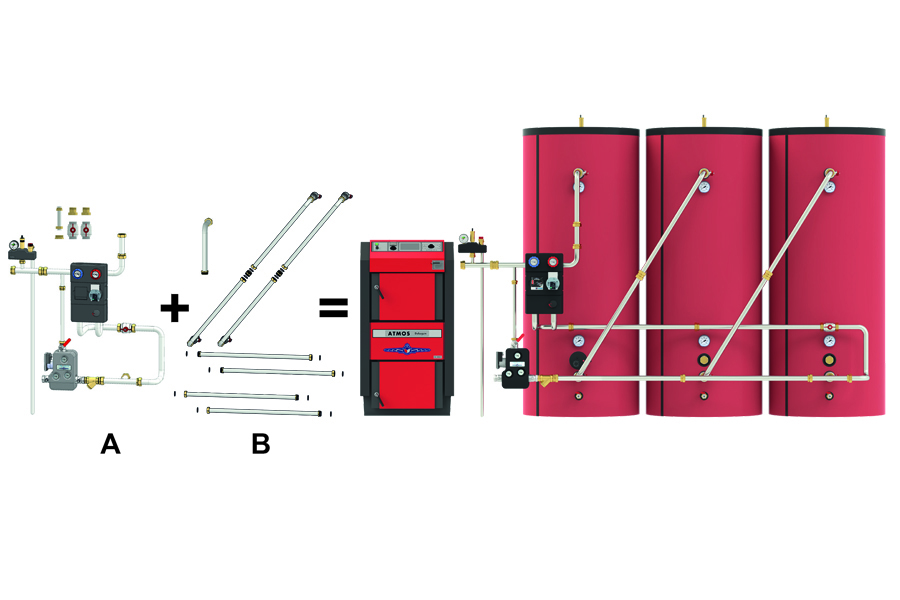

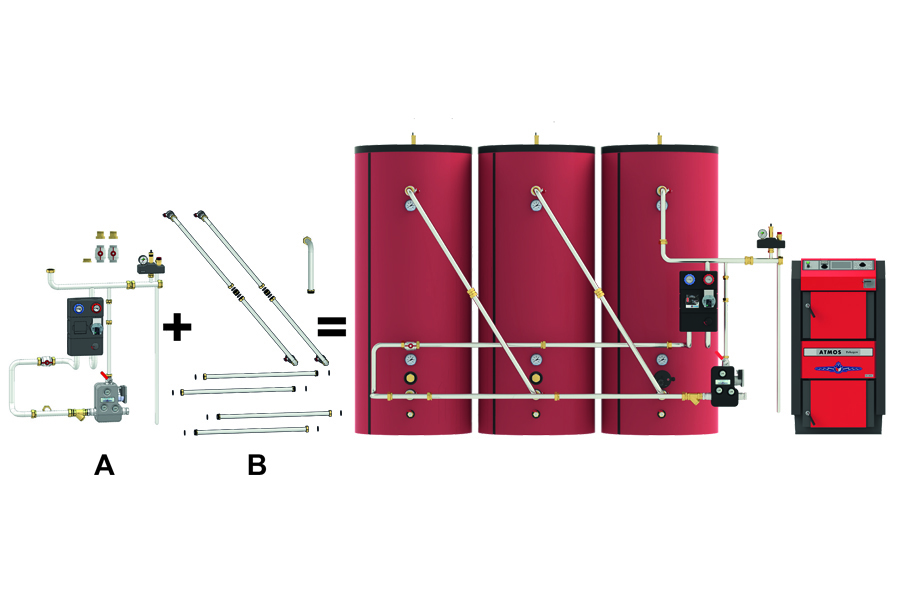

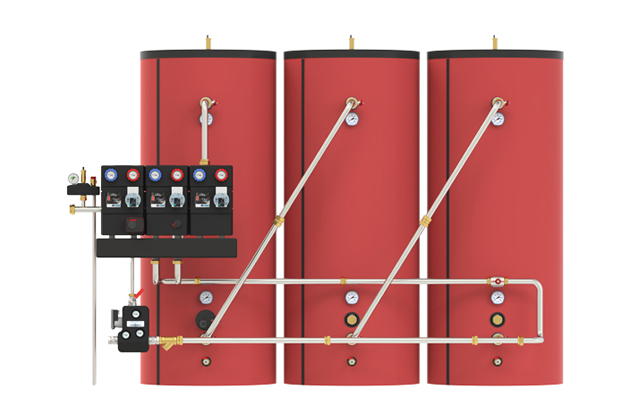

Подключение с тремя аккумулирующими баками
-
-

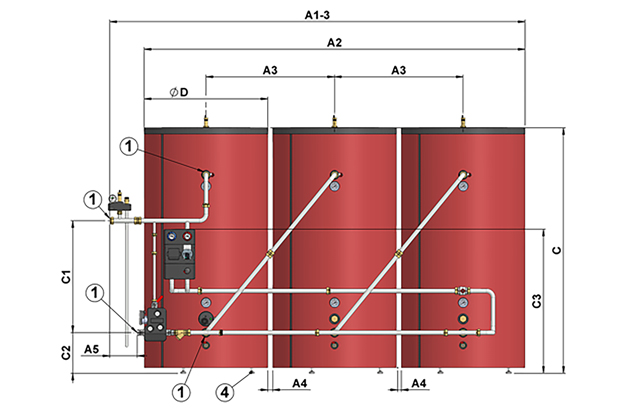

| Размеры и информация по установке аккумулирующих баков: |
|
AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 800 (DH) |
AN 1000 (DZ) |
AN 750 (DH) |
AN 1000 (DH) |
NAD 500 (Dražice) |
NAD 750(Dražice) |
NAD 1000 (Dražice) |
| Ø без изоляции |
600 |
750 |
750 |
790 |
850 |
790 |
790 |
600 |
750 |
850 |
| Ø D с изоляцией |
800 |
950 |
950 |
990 |
1050 |
990 |
990 |
800 |
950 |
1050 |
| A1-1 |
1075 |
1225 |
1225 |
1265 |
1325 |
1265 |
1265 |
1075 |
1225 |
1325 |
| A1-2 |
2000 |
2125 |
2225 |
2285 |
2375 |
2285 |
2285 |
2000 |
2125 |
2375 |
| A1-3 |
2840 |
3115 |
3215 |
3315 |
3465 |
3315 |
3315 |
2840 |
3115 |
3465 |
| A2 |
1640 |
1940 |
1940 |
2020 |
2140 |
2020 |
2020 |
1640 |
1940 |
2140 |
| A3 |
840 |
990 |
990 |
1030 |
1090 |
1030 |
1030 |
840 |
990 |
1090 |
| A4 |
40 |
| A5 |
220 |
| A6-1 |
550 |
625 |
625 |
645 |
675 |
645 |
645 |
550 |
625 |
675 |
| A6-2 |
1390 |
1615 |
1615 |
1675 |
1765 |
1675 |
1675 |
1390 |
1615 |
1765 |
| A6-3 |
2230 |
2605 |
2605 |
2705 |
2855 |
2705 |
2705 |
2230 |
2605 |
2855 |
| B3 |
1190 |
1340 |
1340 |
1380 |
1440 |
1380 |
1380 |
1190 |
1340 |
1440 |
| B4 |
1071 |
1221 |
1221 |
1261 |
1321 |
1261 |
1261 |
1071 |
1221 |
1321 |
| B5 |
400 |
475 |
475 |
495 |
525 |
495 |
495 |
400 |
475 |
525 |
| C |
1946 |
1611 |
2001 |
1916 |
2015 |
1761 |
2214 |
1970 |
2030 |
2040 |
| C1 |
747 / 894 |
| C2 |
325 |
| C3 |
1152 мм — без коллектора |
| 1 |
5/4″ |
| 2 |
1″ |
| 3 |
5/4″ |
1″ |
| 4 |
настраиваемые ножки 3 шт (0 — 60 мм) — не рекомендуется устанавливать без ножек |
| *размеры в мм |
|
аккумулирующий бак AN600 типа DZ не может применяться для котлов DC40GS, DC40GD, C25ST, C32ST, C40S, D15PX, D20PX, D25PX из-за низко расположенных верхних выходов из аккумулирующего бака. аккумулирующий бак DZ типа AN600 с подключением с F32 может использоваться только с котлами DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD, D10PX, если дымоход используется с коленом, направленным вверх, чтобы можно было обойти дымоход с помощью выходной трубы из котла). |
