ATMOS F71 ESBE
Код заказа: P0671
 |
1 — выход (горячей воды) в систему отопления — 1“
|
2 — обратка из системы отопления — 1“
|
3 — выход горячей воды из котла в бойлер для горячей технической воды (ГВС) — 1″
(при подключении без бойлера ГВС необходимо заглушить)
|
4 — — вход обратка из теплообменника котла для нагрева горячей технической воды (ГВС) — 1″
(при подключении без бойлера ГВС необходимо заглушить)
|
5 — свободный вход для подключения насоса и терморегулирующего клапана в котловом контуре
(стандартно заглушен)
|
6 — предохранительный комплект (предохранительный клапан на 2,5 бар, воздуховыпускной клапан и манометр)
|
7 — насосная группа ESBE GRA311 с трёхходовым клапаном с ручным управлением для одного отопительного контура — 1“ ↑↓ 1“
|
8 — насосная группа ESBE GFA321 с терморегулирующим клапаном (70 °C)
|
9 — насос в котловом контуре (входит в состав насосной группы ESBE GFA321)
|
10 — терморегулирующий трёхходовой клапан (70 °C) (входит в состав насосной группы ESBE GFA321)
|
11 — шаровой клапан с термометром (входит в состав насосной группы ESBE GFA321)
|
12 — шаровые клапаны (6/4″) для удобства обслуживания арматур
|
13 — выход для расширительного бака (1″) или вход для создания байпаса котлового контура для гравитационной циркуляции
|
14 — фильтр с магнитом
|
15 — шаровой клапан управления котловым контуром (1”)
|
| |
| Приложенные аксессуары |
| — Плоская прокладка 6/4” |
4 шт |
| — Плоская прокладка 1” |
2 шт |
|
— Плоская прокладка 3/4” |
2 шт |
Предписанная настройка насоса в котловом контуре
— на максимум и константную высоту напора
Рекомендуем не менять |
— заглушка 1” |
3 шт |
| Тип подключения |
A
высота |
B
глубина подключения за котлом |
ATMOS F71 ESBE
(DC18S, DC22S, DC25S, DC30SX, C15S, C18S, AC16S, AC25S) |
1668 |
290 |
ATMOS F71 ESBE
(DC15GS, DC20GS, DC25GS, DC32GS + PSGS 10 — 32)
|
1745 |
290 |
ATMOS F71 ESBE
(C25ST + PSC 10 — 30)
(C32ST + PSC 10 — 30) |
1913 |
290 |
Удлинительный комплект PSC 10 — 30 для котлов C25ST и C32ST
Код заказа: P0657
Для котлов C25ST, C32ST необходимо приобрести комплект удлинителей PSC 10 — 30.
состав комплекта:
- 1 x соединительная труба Ø 22 x 240 x 1,5 мм
- 1 x соединительная труба Ø 35 x 240 x 1,5 мм
- 1 x труба предохранительного клапана Ø 22 x 1220 x 1,5 мм
- 2 x плоская прокладка 3/4“ — 3 мм
- 3 x плоская прокладка 1“ — 3 мм
- 3 x плоская прокладка 6/4“ — 3 мм
Высота подключения на установленном котле составляет 1635 мм (C25ST, C32ST — 1880 мм).
-
-

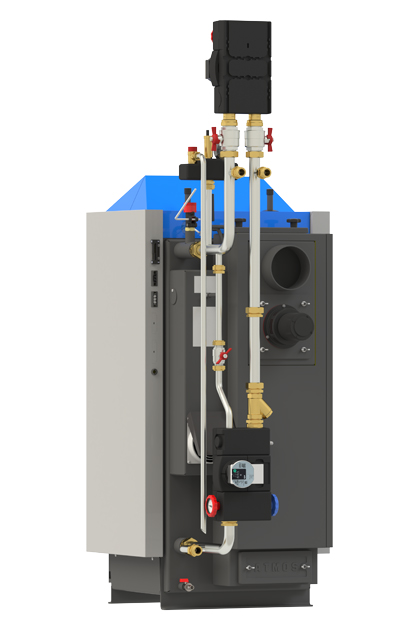

C25ST с проводкой F71 ESBE и PSC 10–30
-
-

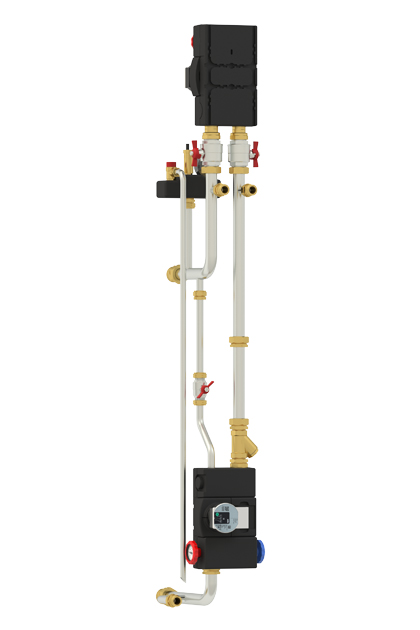

; F71 ESBE + PSC 10 — 30
Удлинительный комплект PSGS 10 — 32 для котлов DC15GS, DC20GS, DC25GS, DC32GS
Код заказа: P0658
Для котлов DC15GS, DC20GS, DC25GS, DC32GS необходимо приобрести комплект удлинителей PSGS 10 — 32.
состав комплекта:
- 1 x удлинительная труба
- 2 x плоская прокладка 6/4“ — 3 mm
-
-

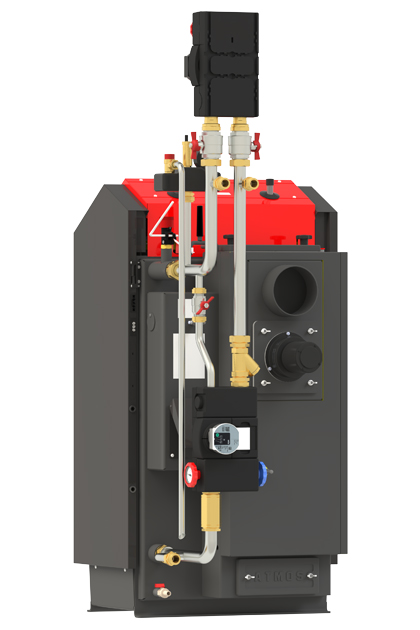

DCxxGS с проводкой F71 ESBE и PSGS 10 — 32
-
-

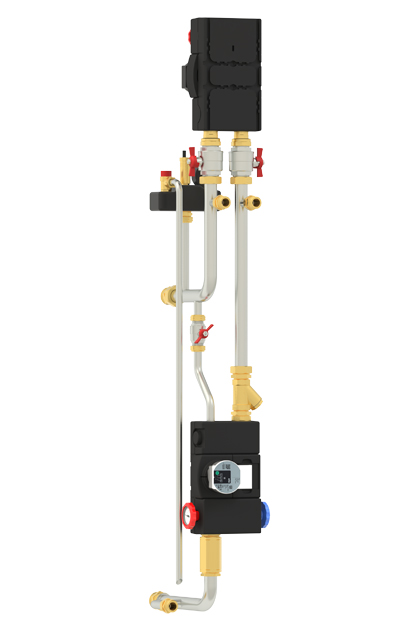

Подключение котлов F71 ESBE + PSGS 10 — 32

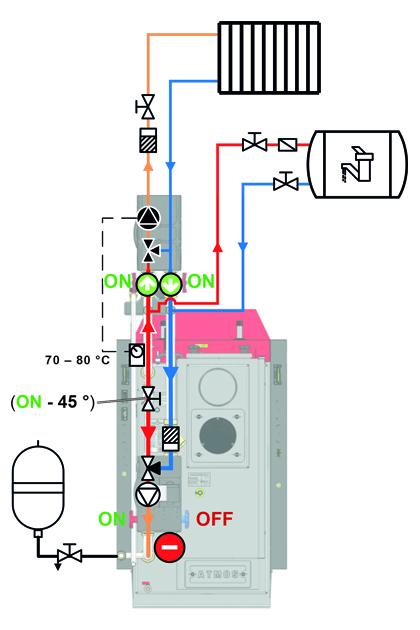

Пример подключения без аккумулирующего бака
(один отопительный контур + нагрев горячей технической воды)
— производственное исполнение
— Насосная группа ESBE GRA311 с трёхходовым клапаном с ручным управлением — Код: P0533
При таком подключении бойлер для нагрева ГВС во время работы котла заправляется непосредственно насосом в котловом контуре (дополнительный насос не требуется). Температура воды в бойлере соответствует рабочей температуре котла.
