Комплект подключения для котлов ATMOS с ручной загрузкой до 40 кВт
ATMOS F12 Laddomat
Код заказа: P0612
Подключение (котловой контур) с Laddomat 22 и неподключенной насосной группой GRA211 с трёхходовым клапаном с ручным управлением для одного отопительного контура
Данный комплект содержит четыре трубы различной длины для установки на различные типы котлов ATMOS.
 |
1 — вертикальный выход горячей воды из котла в аккумулирующий бак (систему отопления — насосную группу) | |
| 2 — горизонтальный выход горячей воды из котла в аккумулирующий бак (систему отопления — насосную группу) | ||
| 3 — предохранительный комплект (предохранительный клапан на 2,5 бар, воздуховыпускной клапан и манометр) | ||
| 4 — насосная группа ESBE GRA211 с трёхходовым клапаном с ручным управлением для одного отопительного контура | ||
| 5 — Laddomat X22 для одного котлового контура (со специальными шаровыми клапанами) | ||
| 6 — насос в котловом контуре (входит в состав Laddomat X22) | ||
| 7 — термометры (входят в состав Laddomat X22) | ||
| 8 — резьбовое соединение с шаровым клапаном — наружная резьба (входит в состав Laddomat X22) | ||
| 9 — выход для расширительного бака (1“) | ||
| 10 — обратка из аккумулирующего бака (системы отопления) (вход в Laddomat — внешняя резьба 6/4″) | ||
| Приложенные аксессуары | ||
| — плоская прокладка 3/4” — 3 мм | 1 шт | |
| — плоская прокладка 1” — 3 мм | 7 шт | |
| — плоская прокладка 6/4” — 3 мм | 4 шт | |
| — плоская прокладка 2” — 3 мм | 2 шт | |
| — термометр для Laddomat 22 | 3 шт | |
| — соединительная муфта 6/4” | 1 шт | |
 |
— заглушка 1” | 1 шт |
| Приложенные трубы | ||
| — труба котлового контура (B) Ø 22 x 1,5 x 520 |
1 шт | |
| Предписанная настройка насоса в котловом контуре — на максимум и константную высоту напора Рекомендуем не менять |
— удлинение котлового контура (C) Ø 22 x 1,5 x 144 |
1 шт |
| — удлинение котлового контура (D) Ø 22 x 1,5 x 497 |
1 шт | |
| — труба предохранительного клапана (E) Ø 22 x 1,5 x 1678 |
1 шт | |
-

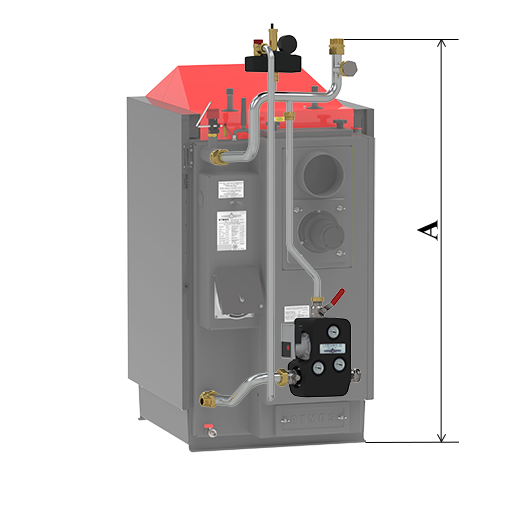

- Измерение A
-

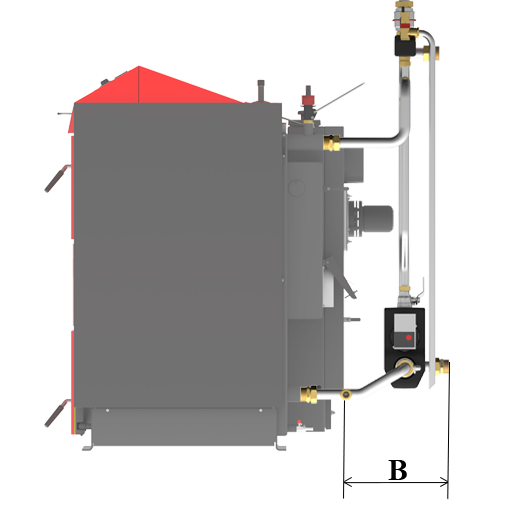

- Измерение B

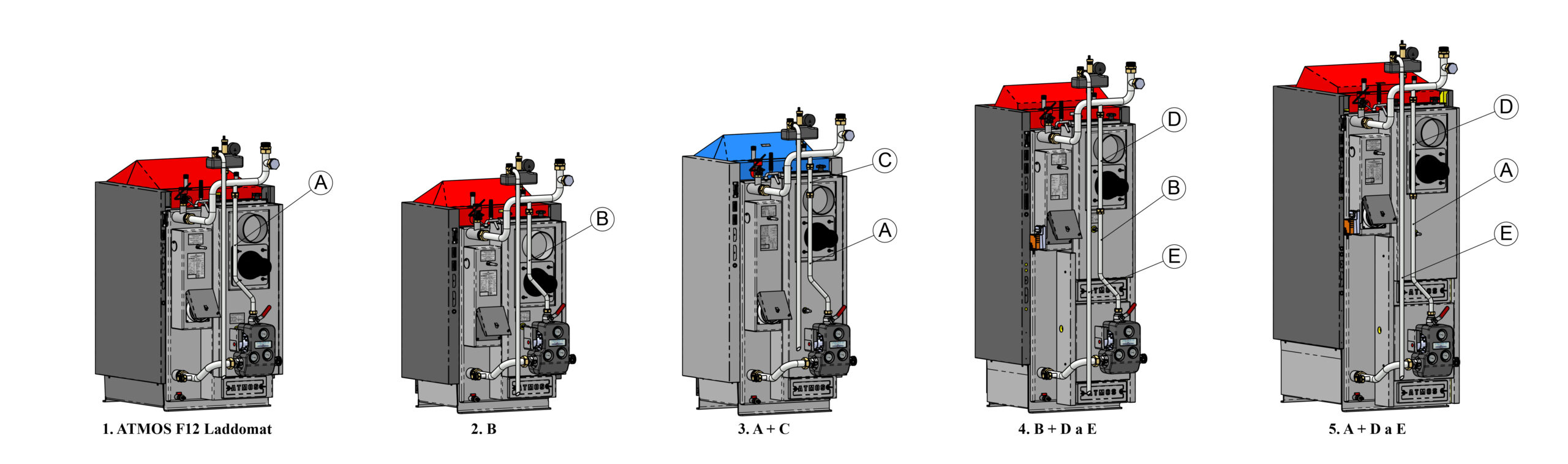

| Вариант | Высота подключения (для котлов) | A высота |
B глубина подключения за котлом |
|
| A | 1 — ATMOS F12 Laddomat — заводское исполнение (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD) |
1405 | 280 — 340 |  |
| B | 2 — ATMOS F12 Laddomat — с трубой B в котловом контуре (DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S) |
1331 | 280 — 340 | |
| A + C | 3 — ATMOS F12 Laddomat — с трубами A + C в котловом контуре (C25ST, C32ST) |
1576 | 280 — 340 | |
| B + D a E | 4 — ATMOS F12 Laddomat — с трубами B + D в котловом контуре и трубой E на предохранительном клапане (DC18SP, DC25SP, DC30SPX) |
1831 | 280 — 340 | |
| A + D a E | 5 — ATMOS F12 Laddomat — с трубами A + D в котловом контуре и трубой E на предохранительном клапане (DC32SP) |
1903 | 280 — 340 | |
| — размеры в мм * высота насосной группы 400 мм / ** высота коллектора 170 мм *** длина трубы A составляет 616 мм — производственная исполнение |
||||
Пример подключения без аккумулирующего бака
(один отопительный контур + контур для нагрева ГВС)
— Насосная группа ESBE GRA211 с трёхходовым клапаном с ручным управлением
Пример подключения ATMOS F12 Laddomat с аккумулирующим баком
(котловой контур + один отопительный контур + нагрев ГВС)
— Насосная группа ESBE GRA211 с трёхходовым клапаном с ручным управлением
Комплект подключения ATMOS F12 Laddomat, расширенный на:
— коллектор ATMOS ESBE GMA421 (двухконтурный)
— контур для нагрева ГВС — насосная группа ATMOS ESBE GDA211 — прямая
