Аккумуляция
Установка котла с аккумулирующими баками даёт следующие преимущества:
- снижение расхода топлива (на 20-30 %), котёл работает на полной мощности до сгорания топлива с оптимальной эффективностью
- высокий срок службы котла и дымохода — минимальное образование смол и кислот
- возможность комбинирования с другими способами отопления — аккумулятивная электроэнергия
- предназначено для комбинации нагревательных элементов (радиаторов) с половым отоплением
- комфортное отопление и идеальное сгорание топлива
- гарантированное экологичное отопление
- гарантия на корпус котла 3 года
Подключение с аккумулирующими баками рекомендуем как основной способ подключения.
Если у вас нет возможности обеспечить рекомендуемый объём аккумулирующих баков, подключите к котлу хотя бы один буферный бак объёмом 500 — 1000 л. Монтаж системы отопления должен осуществляться квалифицированной компанией в соответствии с ČSN 060830. Если вы выбираете аккумулирующий бак большого объёма, необходимо также выбрать соответствующую мощность котла, чтобы он мог заряжать эти баки за разумное время. Для правильного расчёта объёма аккумулирующего бака считается, что 1 кВт мощности котла = 55 л объёма бака.
Эксплуатация системы с аккумулирующими баками
После растопки котла зарядите при работе на максимальной мощности (на 2-4 загрузки топлива) данный объём аккумулирующих баков на требуемую температуру воды 90 — 100 °C. Затем подождите, пока топливо в котле не догорит. Затем только потребляйте тепло из аккумулирующего бака с помощью трёхходового клапана в течение времени, соответствующего размеру аккумулирующего бака и наружной температуре. В отопительный сезон (при соблюдении минимального объёма аккумулятора, см. таблицу) это может длиться от 1 до 3 дней. Если нет возможности использовать аккумуляцию, рекомендуем применять хотя бы один бак объёмом 500 — 1000 л, чтобы компенсировать скачки при растопке и догорании топлива в котле.
Изоляция баков
аккумулирующие баки обычно поставляются без изоляции. Подходящим решением будет совместно изолировать необходимое количество баков требуемого объёма минеральной ватой в гипсокартонном каркасе, и по возможности заполнить промежуточное пространство сыпучей изоляцией. Рекомендуемая толщина изоляции при использовании минеральной ваты составляет 120 мм. Другой вариант — приобрести уже утеплённые баки с минеральной ватой (100 мм) в корпусе из кожзаменителя, которые наша компания также поставляет.
Нагрев ГВС
Для нагрева горячей технической воды можно использовать комбинированный котёл или аккумуляторьный бак с медным проточным нагревателем.
Параметры баков
-
- Basic type

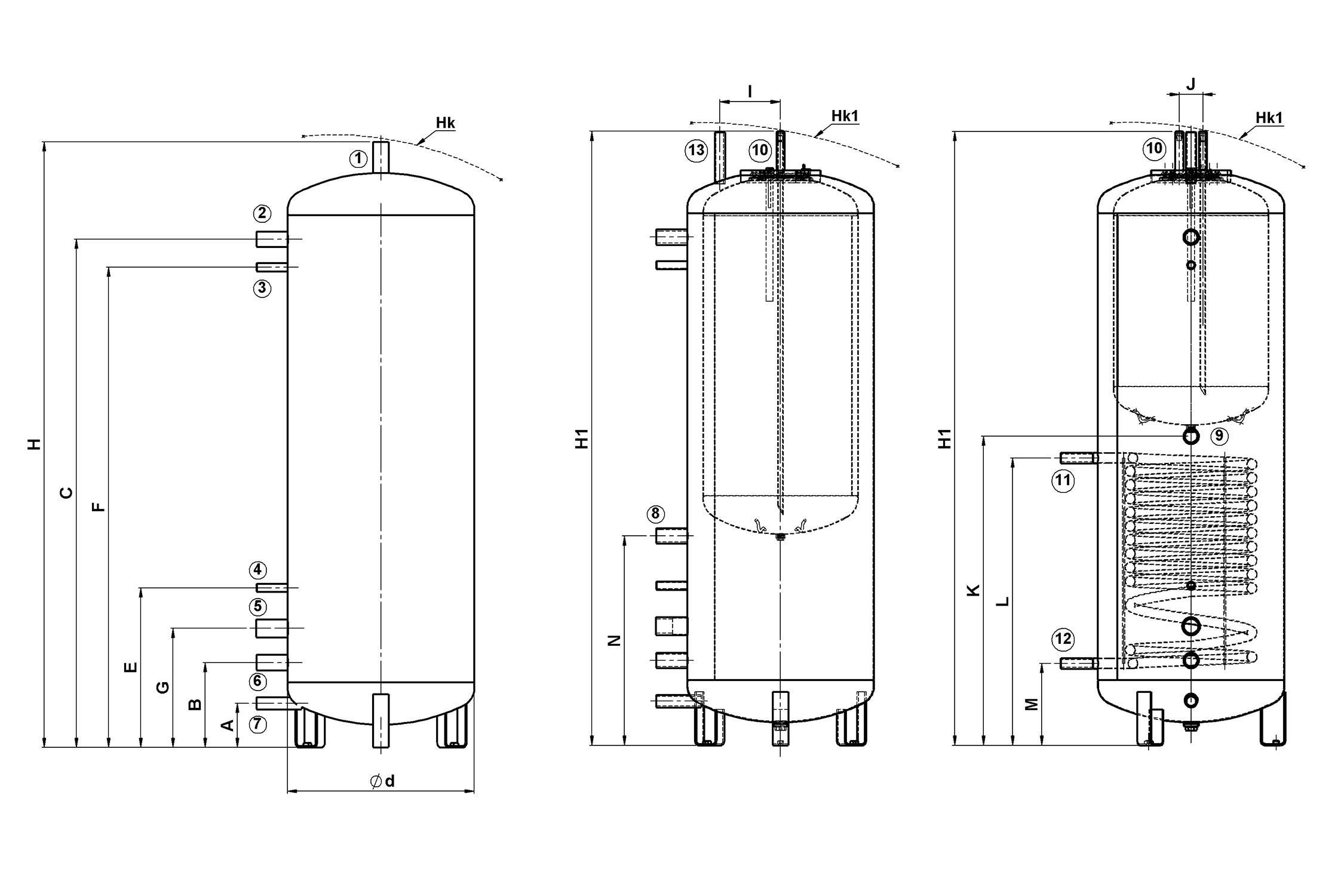

| Описание резервуаров для хранения | |||
| 1. | патрубок — 5/4“ | 8. | выход под вложенным бойлером ГВС (тип бака 2) — 5/4“ |
| 2. | верхний выход — 5/4“ | 9. | выход между вложенным бойлером ГВС и солнечным теплообменником (тип бака 3) — 5/4“ |
| 3. | патрубок для термометра — 1/2“ | 10. | выходы для горячей технической воды — 1“ |
| 4. | патрубок для термометра — 1/2“ | 11. | патрубок солнечного теплообменника — вход — 1“ |
| 5. | патрубок для электрического нагревательного патрона — M48x2 | 12. | патрубок солнечного теплообменника — Выход — 1“ |
| 6. | нижний выход — 5/4“ | 13. | верхний выход (баки типов 2 и 3) — 1“ |
| 7. | патрубок для сливного крана — 1“ | ||
| Размеры накопительных баков ATMOS | ||||||||
| Тип резервуара | AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 750 (DH) |
AN 800 (DH) |
AN 1000 (DH) |
AN 1000 (DZ) |
|
| Размер (mm) |
H | 1946 | 1611 | 2001 | 1761 | 1916 | 2214 | 2015 |
| H1 | 1971 | — | 2029 | — | 1944 | — | 2044 | |
| Hk | 1966 | 1631 | 2021 | 1781 | 1936 | 2234 | 2035 | |
| Hk1 | 1991 | — | 2049 | — | 1964 | — | 2064 | |
| A | 142 | 169 | 169 | 179 | 179 | 179 | 167 | |
| B | 273 | 300 | 300 | 280 | 280 | 280 | 275 | |
| C | 1633 | 1270 | 1660 | 1384 | 1540 | 1840 | 1675 | |
| E | 513 | 540 | 540 | 520 | 520 | 520 | 515 | |
| F | 1543 | 1180 | 1570 | 1294 | 1450 | 1750 | 1585 | |
| G | 383 | 410 | 410 | 390 | 390 | 390 | 385 | |
| I | 195 | — | 195 | 195 | — | — | 195 | |
| J | 76 | — | 76 | 76 | — | — | 76 | |
| K | 993 | — | 1020 | 932 | — | — | 1065 | |
| L | 923 | — | 910 | 870 | — | — | 1015 | |
| M | 263 | — | 290 | 250 | — | — | 265 | |
| N | 673 | — | 720 | 639 | — | — | 715 | |
| Диаметр (mm) |
Ø d | 600 | 750 | 750 | 790 | 790 | 790 | 850 |
| 1/2/6/8/9/ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | |
| 3/4 | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| 5 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | |
| 7/10/11/12/13 | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | |
Аккумулирующие баки — базовые
| Бак — тип DZ | Бак | Изоляция (100 мм) | Бак, включая изоляцию |  |
|||
| Код | Вес | Код | Вес | Код | Вес | ||
| AN 500 | P0139 | 91,00 kg | P0151 | 23,00 kg | P0142 | 114,00 kg | |
| AN 600 | P0236 | 82,00 kg | P0237 | 10,50 kg | P0238 | 100,00 kg | |
| AN 750 | P0140 | 120,00 kg | P0152 | 22,00 kg | P0143 | 144,00 kg | |
| AN 1000 | P0141 | 136,00 kg | P0153 | 25,00 kg | P0144 | 161,00 kg | |
| Бак — тип DH | |||||||
| AN 750 | P0170 | 120,00 kg | P0173 | 22,00 kg | P0176 | 142,00 kg | |
| AN 800 | P0199 | 116,00 kg | P0200 | 22,00 kg | P0201 | 138,00 kg | |
| AN 1000 | P0171 | 132,00 kg | P0174 | 25,00 kg | P0177 | 161,00 kg | |
Аккумулирующие баки с плавающим бойлером для нагрева ГВС — 200л
| Бак — тип DZ | Бак | Изоляция (100 мм) | Бак, включая изоляцию |  |
|||
| Код | Вес | Код | Вес | Код | Вес | ||
| AN 500/2 | P0145 | 133,00 kg | P0154 | 23,00 kg | P0148 | 156,00 kg | |
| AN 750/2 | P0146 | 168,00 kg | P0155 | 30,00 kg | P0149 | 198,00 kg | |
| AN 1000/2 | P0147 | 181,00 kg | P0156 | 25,00 kg | P0150 | 206,00 kg | |
| Бак — тип DH | |||||||
| AN 800/2 | P0202 | 160,00 kg | P0203 | 25,00 kg | P0204 | 185,00 kg | |
*плавающие (вложенные) бойлеры для нагрева горячей технической воды — эмалированные внутри
Аккумулирующий бак с плавающим бойлером для нагрева ГВС — 140 л + солнечное отопление
| Бак — тип DZ | Бак | Изоляция (100 мм) | Бак, включая изоляцию |  |
|||
| Код | Вес | Код | Вес | Код | Вес | ||
| AN 500/3 — 1,7 m2 | P0160 | 151,00 kg | P0166 | 23,00 kg | P0163 | 174,00 kg | |
| AN 750/3 — 2,3 m2 | P0161 | 185,00 kg | P0167 | 30,00 kg | P0164 | 215,00 kg | |
| AN 1000/3 — 3,3 m2 | P0162 | 217,00 kg | P0168 | 25,00 kg | P0165 | 242,00 kg | |
| Бак — тип DH | |||||||
| AN 800/3 — 2,3 m2 | P0205 | 170,00 kg | P0206 | 25,00 kg | P0207 | 196,00 kg | |
*плавающие (вложенные) бойлеры для нагрева горячей технической воды — эмалированные внутри
Электрический нагревательный элемент с термостатом для аккумулирующего бака
TJ-M48x2 — 4,5 kW
TJ-M48x2 — 6 kW
-
- Kesselanschluss mit Pufferspeicher und Laddomat 22
| Минимальные диаметры труб для соединения с аккумулирующими баками | ||||
| Тип и мощность котла | часть A | часть B | ||
| из меди | из стали | из меди | из стали | |
| DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
| DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
| Минимальный объем аккумулятора | ||||||||
| Мощность / кВт | 15 — 20 | 20 — 30 | 30 — 35 | 35 — 40 | 40 — 50 | 50 — 70 | 70 — 100 | 150 |
| Объем / л | 1000 — 1500 | 1500 — 2000 | 2000 — 2500 | 2500 — 3000 | 3000 — 4000 | 4000 — 5000 | 5000 — 6000 | 8000 — 9000 |
