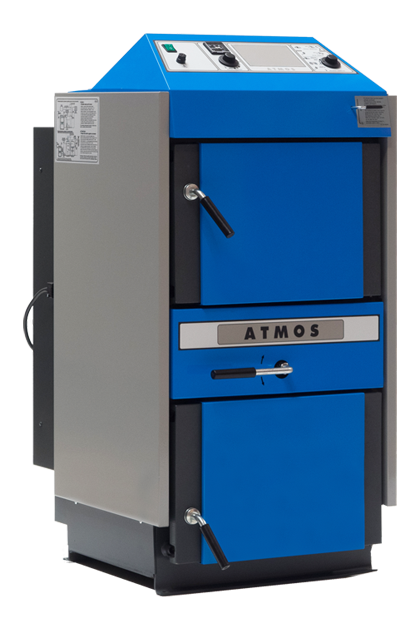

Cazane de gazificare pentru brichete de lignit și cărbune de huilă

Sunt proiectate pentru arderea brichetelor de lignit și a cărbunelui negru pe principiul gazificării generatorului folosind un ventilator de evacuare (S), care aspiră gazele de ardere din cazan.

Corpul cazanului este realizat sub formă de sudură din foi de oțel de înaltă calitate cu o grosime de 3 până la 6 mm. Este format din două camere amplasate una deasupra celeilalte, cea superioară servește ca rezervor de combustibil, cea inferioară ca cameră de ardere și scrumieră. Între ele se află un grătar rotativ nou, protejat prin brevet, din oțel inoxidabil, care permite gazificarea perfectă a combustibilului și îndepărtarea ușoară a cenușii. În partea din spate a corpului cazanului se află o conductă verticală de gaze arse, echipată cu o supapă de aprindere în partea superioară. Partea superioară a coșului este echipată cu un gât de evacuare pentru conectarea la coșul de fum. Aerul primar și secundar este preîncălzit la o temperatură ridicată pentru a obține o eficiență ridicată și o ardere de calitate.

Randamentul cazanului după tip este de 90,4 - 91,1 %

Avantajele cazanelor de gazeificare ATMOS pentru brichete de lignit și cărbune

Rezervor mare de combustibil – durată lungă de ardere
Randament mare – aerul primar şi cel secundar sunt preîncălzite la o temperatură înaltă
Arderea ecologică – cazan conform ČSN EN 303-5 clasa 5, EKODESIGN 2015/1189
Ventilator de evacuare – îndepărtarea cenușii fără praf, cazane fără fum
Bucla de racire impotriva supraincalzirii – fara riscul de deteriorare a cazanului
Buclă de răcire împotriva supraîncălzirii – fără risc de deteriorare a cazanului
Colectarea comodă a cenuşii – spaţiu de ardere mare, ceramic, pentru cenuşă (în cazul lemnului se colectează o dată pe săptămână)
Dimensiuni mici şi greutate redusă
Opțiune ușă stânga/dreapta
Calitate superioară

: ACxxS

Instalare

Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu LADDOMAT 22 sau o supapă de termoreglare (vană cu trei căi controlată de un actuator în cazul utilizării controlului electronic ATMOS ACD 03) pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o buclă de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.

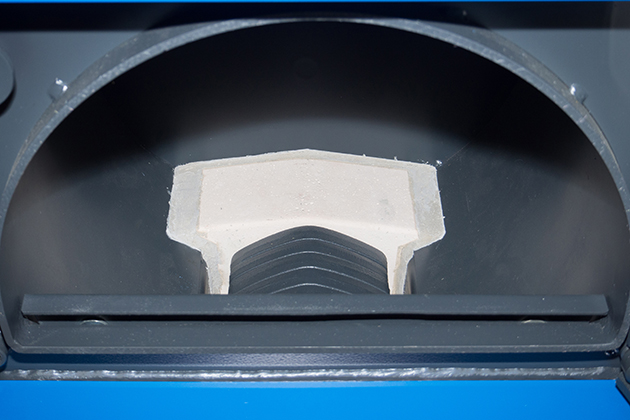

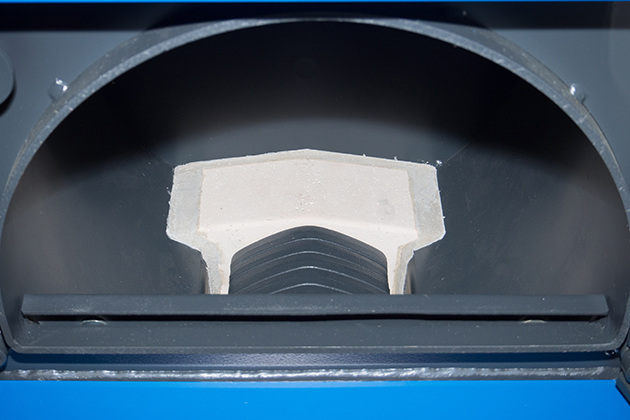

: Vedere în camera superioară de alimentare

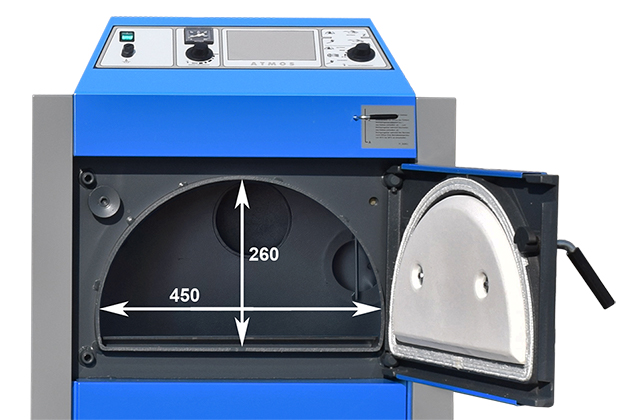

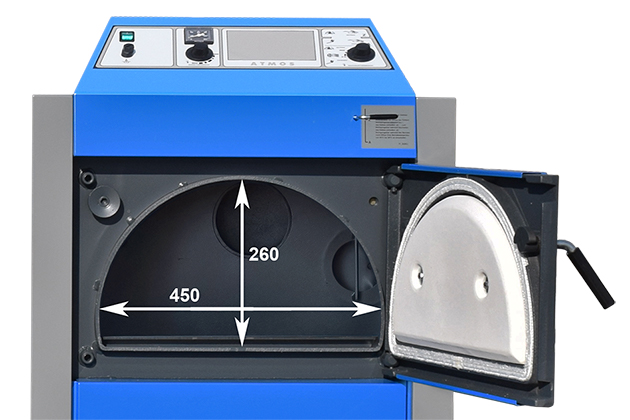

: Mãrimea camerei de alimentare

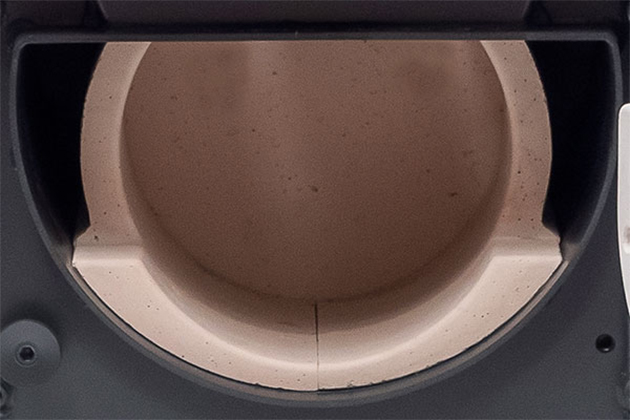

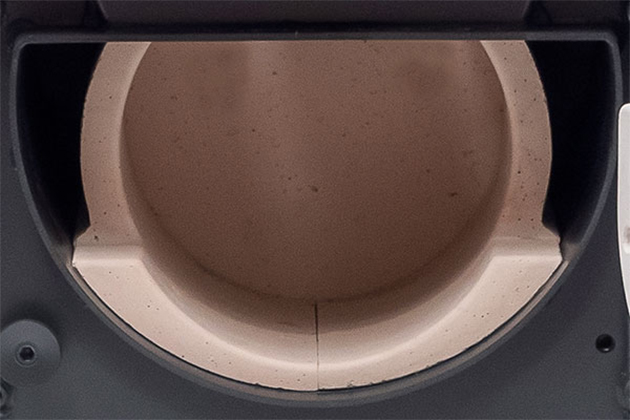

: Vedere în camera inferioară de ardere

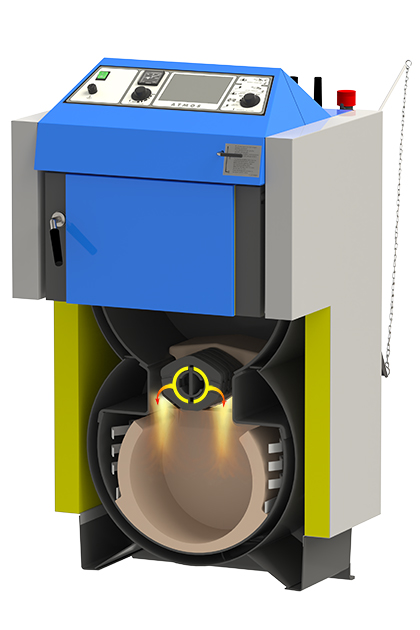

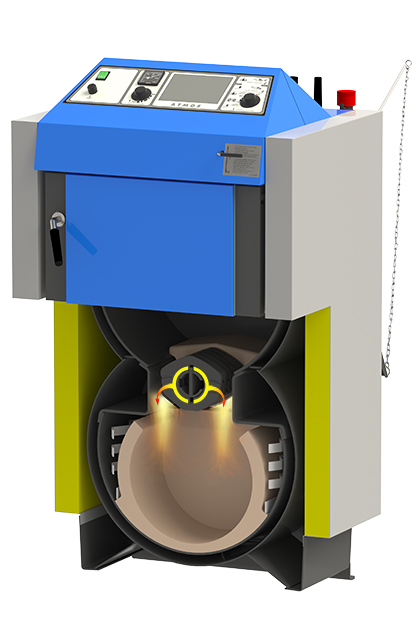

: Arderea flăcării în camera sferică inferioară de ardere

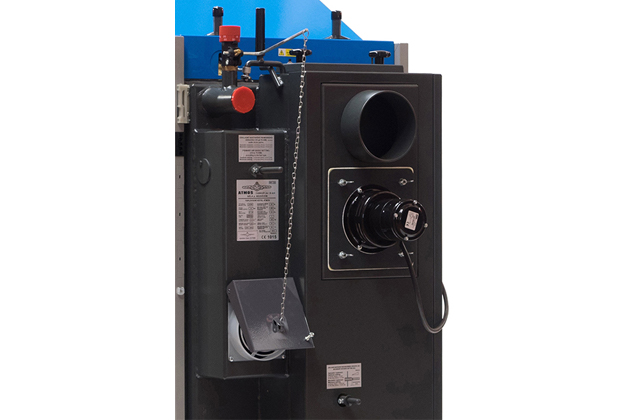

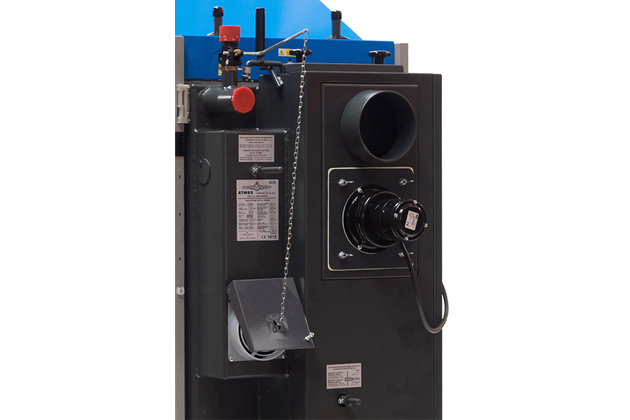

: Exhaustor și gură de fum

: Capac superior de curățare

Reglarea cazanelor

Reglarea electromecanică – reglarea puterii cazanului se efectuează cu ajutorul clapetei de reglare aer comandate prin dispozitivul de reglare a tirajului, tip FR 124, care, automat, în funcție de temperatura setată a apei de ieșire (80 – 90 °C), deschide sau închide parțial clapeta de aer. Dispozitivul de reglare a tirajului, pe lângă reglarea puterii, ajută cu protecția cazanului contra supraîncălzirii. Avantajul acestuia este pornirea rapidă a încălzirii și trecerea la puterea cerută când clapeta de aer este deschisă complet. Pe panoul de aparate, cazanele sunt echipate cu termostat de reglare care comandă exhaustorul în funcție de temperatura setată a apei de ieșire (80 – 85 °C) și cu termostatul de gaze de evacuare care servește pentru oprirea cazanului și decuplarea exhaustorului în urma arderii complete a combustibilului. În cazul conectării cazanului cu rezervoarele de acumulare, termostatul pentru gazele de evacuare comandă și funcționarea pompei în circuitul cazanului.

Avantajul reglării și al construcției cazanelor ATMOS este și faptul că aceste cazane funcționează, cu tirajul bun al cazanului de până la 70 % din puterea nominală, și fără ventilator.

: Clapeta de control al aerului

: Exhaustor și gură de fum

: Panou de control al cazanului cu reglare standard

Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse

Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului).
Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate.

Reglementare echitermică ACD 03

Fiecare cazan poate fi echipat cu un control electronic tactil modern ATMOS ACD 03 pentru controlul intregului sistem de incalzire in functie de temperatura exterioara, temperatura camerei si timp. Această reglare este capabilă să controleze centrala în sine cu un ventilator cu multe alte funcții.

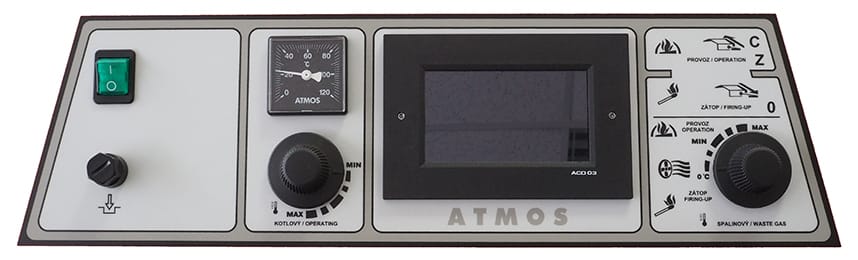

: Panou de comanda cazan cu reglare echitermica ATMOS ACD 03

Informații tehnice

Legendă pentru desenele cazanului
1.	Corpul cazanului	22.	Regulator de tiraj – HONEYWELL FR124
2.	Uşă de umplere	23.	Piesă ceramică refractară – partea din faţă
3.	Uşă de evacuare a cenuşii	24.	Control (cazan) termostat ventilator
4.	Ventilator – evacuare (S)	25.	Termoizolaţie uşă – Sibral
5.	Piesă ceramică refractară – duză de aer	26.	Şnur etanşare uşă 18 x 18
6.	Panou de control	27.	Frână de gaze arse
7.	Termostat de siguranţă	30.	Termostat gaze arse
8.	Clapeta de reglare	31.	Condensator pentru ventilator de extracţie – 1μF
9.	Grătar (Segment)	32.	Serpentină de răcire contra supraîncălzirii
10.	Piesă ceramică refractară – cameră sferică	33.	Reglare aer primar
11.	Țeavă de grătar	34.	Reglare aer secundar
12.	Piesă ceramică refractară – tip semilună	37.	Frana de gaze arse – 4 brate
13.	Clapetă de aprindere
14.	Piesă ceramică refractară – partea frontală a spațiului sferic
15.	Capac de curăţare
16.	Manetă de grătar	K	– canalul de fum
17.	Mânerul clapetei de aprindere	L	– ieşirea apei din cazan
18.	Termometru	M	– intrarea apei în cazan
19.	Ecranul focarului – din faţă	N	– racord pentru robinetul de umplere
20.	Întrerupător	P	– racord pentru senzorul de temperatură a supapei termice montată pe serpentina de răcire (TS130, STS20)

Dimensiuni (mm)
	AC16S	AC25S
A	1166	1185
B	658	758
C	593	675*
D	874	874
E	150/152	150/152
F	65	65
G	210	210
H	933	933
CH	212	212
I	212	212
J	6/4″	6/4″

Specificații	Tipul cazanului
		AC16S	AC25S
Putere termică cazan	kW	18	26
Putere consumată cazan	kW	19,7	28,7
Suprafaţa de încălzire	m²	1,6	1,9
Volumul rezervorului de combustibil	dm³ (l)	45	60
Dimensiuni gura de umplere	mm	450 x 260	450 x 260
Tirajul necesar al coşului	Pa/mbar	16/0,16	20/0,20
Suprapresiunea maximă de lucru a apei	kPa/bar	250/2,5	250/2,5
Greutatea cazanului	kg	273	297
Diametru racordare coş (evacuare gaze arse)	mm	150/152	150/152
Clasă de protecţie electrică	IP	20	20
Putere electrică consumată (auxiliară)	W	50	50
Putere electrică consumată în starea de stand-by	W	0	0
Regim de aprindere		manual	manual
Randamentul cazanului	%	91,1	90,4
Clasa cazan		5	5
Categorie cazan		1	1
Regim de operare		fără condensare	fără condensare
Clasa de eficiență energetică		B	C
Cazan pe combustibil solid cu unitate de cogenerare		Nu	Nu
Echipament combinat și pentru încălzirea apei calde		Nu	Nu
Temperatura gazelor de ardere la puterea nominală	°C	165	177
Debit substanţial al gazelor de ardere la put. nominală	kg/s	0,010	0,015
Combustibil recomandat (de bază)	brichete de cărbune brun cu putere calorică de 19 – 23 MJ.kg^-1
Combustibil recomandat	cărbune negru NUT 1 cu putere calorică de 20 – 30 MJ.kg^-1
Combustibil de rezervă (aprinderea focului)	lemn uscat de putere calorică de 15 – 17 MJ.kg^-1, conţinut de apă de 12 – 20 %, medie de 80 – 150 mm
Lungimea prescrisă de lemn	mm	250	330
Timp de ardere continuă la putere nomin. pentru cărbune	oră	4	4
Volumul apei în cazan	l	37	45
Pierderi de presiune în cazan	mbar	0,17	0,18
Volum min. al rezervorului	l	500	500
Tensiune de alimentare	V/Hz	230/50
Ekodesign
Temperatura minimă obligatorie a apei din retur la funcţionarea cazanului este de 65 °C Temperatura obligatorie de lucru a cazanului este de 80 – 90 °C

*Latimea cazanului este 555 mm, după demontarea carcaselor laterale
