Cazane de gazeificare pe lemne – Drevoplyn
Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn Cazane de gazeificare pe lemne – Drevoplyn

Cazane de gazeificare pe lemne – Drevoplyn

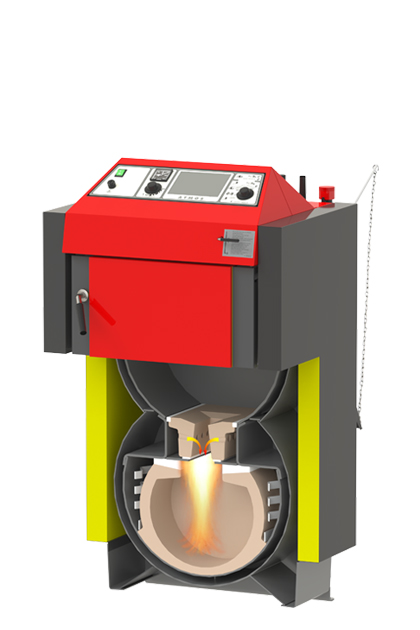

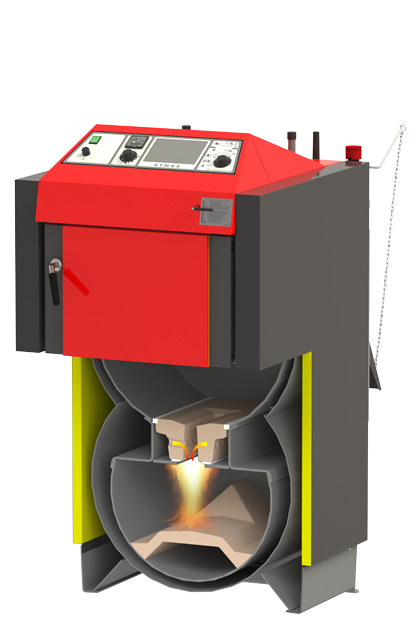

Najlepiej sprzedające się kotły Drewnogaz charakteryzują się dużą przestrzenią załadunkową. Powietrzem pierwotnym dostarczanym w górnej części paleniska górnego. Dyszą zgazowującą z otworami do podawania mocno podgrzanego powietrza wtórnego, przez które płomienie przedostają się z paleniska górnego do dolnej komory spalania. Tylnym kanałem spalinowym z wymiennikiem zapewniającym dobrą efektywność kotła oraz wentylatorem odprowadzającym spaliny do komina. Korpus kotła ATMOS Drewnogaz został wykonany jako konstrukcja spawana z wysokiej jakości blach stalowych o grubości od 8 do 3 mm.

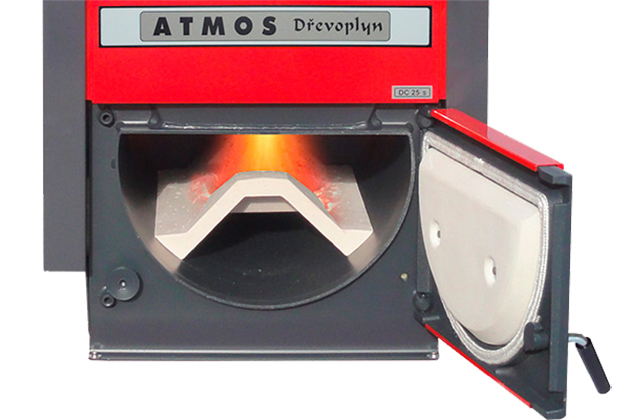

Zgazowanie paliwa (spalanie odwrotne), a następnie spalanie gazu drzewnego przy temperaturze 900 – 1200 °C w ceramicznej komorze spalania gwarantuje wysokiej jakości spalanie drewna z wysoką wydajnością i minimalną ilością szkodliwych wyziewów.
Dopływ powietrza i proces spalania regulowany przez wentylator wyciągowy, wraz z prostą lub elektroniczną regulacją według życzenia klienta, umożliwia szybkie nagrzanie kotła i dobre spalanie już od rozpału.

  • Randamentul cazanului după tip este de 86,3 - 92 %

ecolabeling

Avantajele cazanelor pe lemn cu gazifiere ATMOS

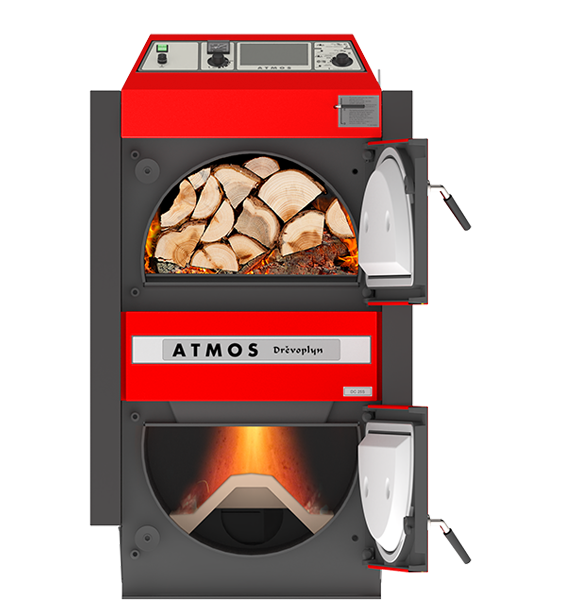

  • Posibilitatea de a arde bucăþi mari de lemn
  • Rezervor mare de combustibil – durată lungă de ardere
  • Randamentul cazanului mare de la 87 pânã la 92 %, în funcţie de tip – aerul primar şi cel secundar sunt preîncălzite la o temperatură înaltă
  • Ardere ecologică – cazane conform ÈSN EN 303-5, clasa 4, 5, EKODESIGN 2015/1189 ​ ​
  • Ventilator de tiraj – colectarea cenuşii fără praf, centrală termică fără fum

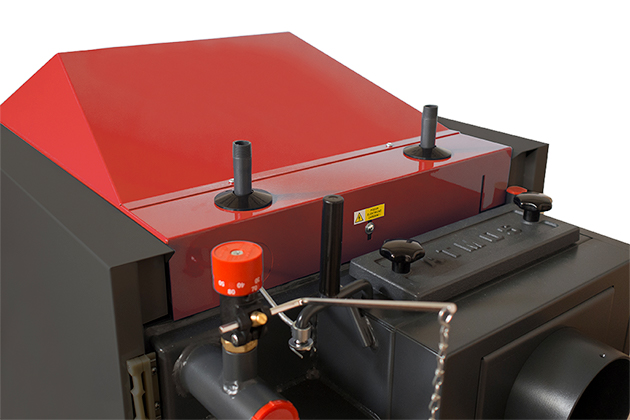

  • Buclă de răcire împotriva supraîncălzirii – fără risc de deteriorare a cazanului
  • Oprirea automată a cazanului după arderea completă a combustibilului – termostat pentru gazele de ardere

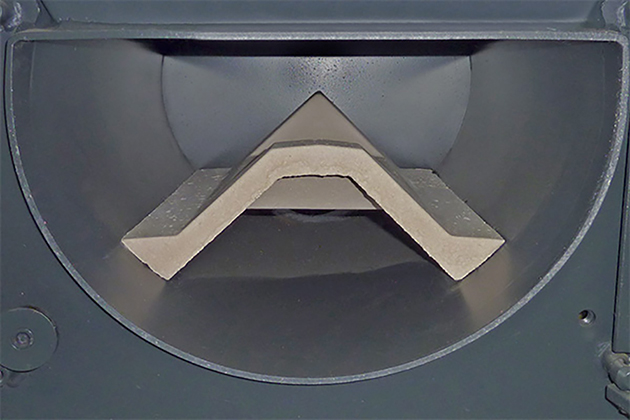

  • Colectarea comodă a cenuşii – spaţiu de ardere mare, ceramic, pentru cenuşă (în cazul lemnului se colectează o dată pe săptămână)
  • Cazan fără tubulatură – curăţare facilă
  • Dimensiuni mici şi greutate redusă
  • Opțiune ușă stânga/dreapta
  • Calitate superioară

Instalare

Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu LADDOMAT 22 sau o supapă de termoreglare (vană cu trei căi controlată de un actuator în cazul utilizării controlului electronic ATMOS ACD 03) pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o buclă de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.



Regularea cazanelor

Reglarea electromecanică – reglarea puterii cazanului se efectuează cu ajutorul clapetei de reglare aer comandate prin dispozitivul de reglare a tirajului, tip FR 124, care, automat, în funcție de temperatura setată a apei de ieșire (80 – 90 °C), deschide sau închide parțial clapeta de aer. Dispozitivul de reglare a tirajului, pe lângă reglarea puterii, ajută cu protecția cazanului contra supraîncălzirii. Avantajul acestuia este pornirea rapidă a încălzirii și trecerea la puterea cerută când clapeta de aer este deschisă complet. Pe panoul de aparate, cazanele sunt echipate cu termostat de reglare care comandă exhaustorul în funcție de temperatura setată a apei de ieșire (80 – 85 °C) și cu termostatul de gaze de evacuare care servește pentru oprirea cazanului și decuplarea exhaustorului în urma arderii complete a combustibilului. În cazul conectării cazanului cu rezervoarele de acumulare, termostatul pentru gazele de evacuare comandă și funcționarea pompei în circuitul cazanului.

Avantajul reglării și al construcției cazanelor ATMOS este și faptul că aceste cazane funcționează, cu tirajul bun al cazanului de până la 70 % din puterea nominală, și fără ventilator.

Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse

Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului). Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate



Reglementare echitermică ACD 03

Fiecare cazan poate fi echipat cu un dispozitiv electronic de control tactil ATMOS ACD 03 pentru controlul intregului sistem de incalzire in functie de temperatura exterioara, temperatura camerei si timp. Această reglare este capabilă să controleze centrala în sine cu un ventilator cu multe alte funcții.



Reglementare echitermică ACD 04

Cazanele DC18S, DC25S, DC32S si DC40SX pot fi comandate din fabrica cu control ATMOS ACD 04, cu panou tactil.
Cazanele sunt echipate din fabrică cu toți senzorii necesari pentru conectarea cazanului și a sistemului de încălzire, inclusiv senzorul de temperatură gaze arse (AGF).



Aprindere automata a lemnului

Aprinderea automată a lemnului este utilizată pentru inundarea planificată a cazanului, de exemplu înainte de a veni acasă după-amiaza sau înainte de a ajunge la cabană. Aprinderea combustibilului este foarte rapidă (aprox. 5 minute) și permite operatorului să ajungă „în căldură”. Aprinderea combustibilului poate fi setata si programata pentru reglarea ATMOS AC32 in functie de timp (48h), in functie de cerintele sistemului de incalzire sau in functie de temperatura din rezervorul de stocare. Aprinderea automata pe lemne este destinata cazanelor DC32S si DC40SX.

Reglarea electronică ATMOS AC32 vă permite să setați timpul de întârziere sau temperatura rezervorului de stocare, la care va avea loc aprinderea automată a lemnului (AIW), folosind roata rotativă. Dacă am instalat deja combustibil în camera de încărcare a cazanului și am turnat peleți în camera de aprindere, putem trece la planificarea încălzirii în sine. Inundarea poate fi efectuată imediat, după ce a trecut un anumit timp, după ce rezervorul de stocare este gol sau conform unui semnal de la un dispozitiv la distanță (termostat de cameră, GSM, WiFi etc.).







Informații tehnice



Legendă pentru desenele cazanului
1. Corpul cazanului 23. Serpentină de răcire contra supraîncălzirii
2. Uşiţa de umplere – superioară 24. Termostat de control al ventilatorului (cazan)
3. Uşă de evacuare a cenuşii (inferioară) 25. Termoizolaţie uşă – Sibral
4. Ventilator – evacuare (S) 26. Şnur etanşare uşă 18 x 18
5. Piesă ceramică refractară – duză de aer 27. Piesă ceramică – tip acoperiş
6. Panou de control 29. Condensatorul ventilatorului
7. Termostat de siguranţă 33. Element de turbionare gaze de ardere (DC22SX, DC30SX, DC40SX, DC50S)
8. Clapeta de reglare 35. Termostat gaze arse
10. Piesă ceramică refractară – cameră sferică – S + D (DC18S) 36. Termostat de siguranţă (Atenţie – în ca de căldură excesivă trebuie presată înăuntru)
11. Etanşarea duzei 37. Element de turbionare – sub ceramica de tip acoperiş (DC30SX, DC40SX, DC50S)
12. Piesă ceramică refractară – tip semilună 39. Element de turbionare gaze de ardere in camera cilindrica (DC18S)
13. Clapetă de aprindere 42. Reglarea raportului de aer primar
14. Piesă ceramică refractară – partea din spate a camerei sferice 43. Reglarea raportului de aer secundar
15. Capac de curăţare
17. Mânerul clapetei de aprindere K – canalul de fum
18. Termometru L – ieşirea apei din cazan
19. Ecranul cadrului M – intrarea apei în cazan
20. Întrerupător cu lampă de control N – racord pentru robinetul de umplere
22. Regulator de tiraj – Honeywell FR 124 P – racord pentru senzorul ventilatorului care comandă bucla de răcire (TS 131, STS 20)



Dimensiuni (mm)
  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
A 1185 1185 1185 1185 1260 1260 1260
B 758 959 959 959 959 959 1160
C 675* 675* 675* 675* 678 678 678
D 874 874 874 874 950 950 950
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
F 65 65 65 65 69 69 69
G 208 208 208 208 185 185 185
H 933 933 933 933 1008 1008 1008
CH 212 212 212 212 256 256 256
I 212 212 212 212 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 6/4″ 2″

*Latimea cazanului este 555 mm, după demontarea carcaselor laterale



Specificații Tipul cazanului
DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
Puterea cazanului kW 20 22 27 30 35 40 49,9
Suprafaţa de încălzire m2  1,8 2,1 2,3 2,3 2,9 2,9 3,8
Volumul rezervorului de combustibil dm3 (l) 60 95 95 95 13 5 135 180
Dimensiuni uşă de alimentare mm 450 x 260
 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Tirajul necesar al coşului Pa/mbar 18 / 0,18 23 / 023 23 / 0,23 24 / 0,24 24 / 0,24 24 / 0,24 25 / 0,25
Suprapresiunea maximă de lucru a apei kPa/bar 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5 250 / 2,5
Greutatea cazanului kg 269 324 326 332 366 368 433
Diametru racordare coş (evacuare gaze arse) mm 150 / 152
 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152
Clasă de protecţie electrică IP 20 20 20 20 20 20 20
Putere el. absorbită W 50 50 50 50 50 50 50
Randamentul cazanului % 90,1 % 89,9 % 89,9 % 89,9 % 88,9 % 88,9 % 87,7 %
Clasa cazanului 5 5 5 5 5 5 4
Clasa de eficiență energetică A+ A+ A+ A+ A+ A+ A+
Temperatura gazelor arse la putere nominală conform EN303-5 °C 157 177 177 177 185 185 204
Temperatura gazelor arse / tiraj pentru calcularea traseului gazelor arse (coș de fum) °C / Pa 177 / 18 187 / 23 187 / 23 187 / 24 195 / 24 195 / 25 214 / 25
Viteza gazelor arse la putere nominală kg/s  0,012 0,014 0,015 0,017 0,020 0,022 0,025
Combustibil recomandat (de bază) Lemn uscat (butuci) cu putere calorică 15 – 17 Mj.kg-1, conţinut de apă 12 – 20 %, diametru 80 – 150 mm
Consum mediu de combustibil kg.h-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
Lungimea prescrisă de lemn mm 330 530 530 530 530 530 730
Timp de ardere continuă la putere nominală oră  2 3 3 2 3 2 3
Volumul apei din cazan l 45 58 58 58 80 80 89
Pierderi de presiune în cazan mbar 0,18 0,21 0,21 0,21 0,20 0,20 0,22
Volum min. al rezervorului l 500 500 500 500 500 500 750
În sezon 1 m3 / 1 kW de putere nominală
Tensiune de alimentare V/Hz 230 / 50
EKODESIGN Da Da Da Da Da Da Da
Temperatura minimă obligatorie a apei din retur la funcţionarea cazanului este de 65 °C.
Temperatura obligatorie de lucru a cazanului este de 80 – 90 °C



Cazane având puteri mari

Cazanele cu gazeificare pe lemne se potrivesc nu numai pentru case particulare, ci și pentru punctele de lucru ale întreprinderilor. Puterile mari ale cazanelor sunt foarte răspândire în atelierele de tâmplărie, întreprinderile de producție, în școli și case de vacanță la munte. Peste tot unde au acces la lemne ca un combustibil ieftin. Cazanele se pot aranja unul lângă altul în cascadă și se pot opera în funcție de pierderile termice curente ale obiectivului.

Avantajul cazanelor DC100, DC105S și DC150S este posibilitatea de modificare rapidă a puterii în două trepte, și anume mulțumită echipării cazanelor cu două ventilatoare.

Informații suplimentare despre cazane:

DC70S DC100 DC105S DC150S
