Cazane de gazeificare pe cărbune brun (lemn)

Sunt proiectate pentru arderea cărbunelui brun și a lemnului ca combustibil de înlocuire (inundare), pe principiul gazificării generatorului folosind un ventilator de evacuare, care aspiră gazele de ardere din cazan.

Corpul cazanului este realizat sub formă de sudură din foi de oțel de înaltă calitate cu o grosime de 3 până la 6 mm. Este format din două camere amplasate una deasupra celeilalte, cea superioară servește drept rezervor de combustibil, cea inferioară ca cameră de ardere și scrumieră. Între acestea se află un grătar rotativ nou, patentat, care permite gazificarea perfectă a combustibilului și îndepărtarea ușoară a cenușii. În partea din spate a corpului cazanului se află o conductă verticală de gaze arse, echipată cu o supapă de aprindere în partea superioară. Partea superioară a coșului este echipată cu un gât de evacuare pentru conectarea la coșul de fum.

Randamentul cazanului după tip este de 85,4 - 90,4 %

Avantajele cazanelor ATMOS cu gazefiere, pe lemn şi pe cărbune

Posibilitatea de a arde cărbune brun de calitate și lemn ca combustibil de înlocuire
Rezervor mare de combustibil – durată lungă de ardere
Randament mare – aerul primar şi cel secundar sunt preîncălzite la o temperatură înaltă
Arderea mai ecologică – cazan conform ČSN EN 303-5 clasa 4 și 5, EKODESIGN 2015/1189
Ventilator de tiraj – colectarea cenuşii fără praf, centrală termică fără fum
Buclă de răcire împotriva supraîncălzirii – fără risc de deteriorare a cazanului
Oprirea automată a cazanului după arderea completă a combustibilului –termostat pentru gazele de ardere
Colectarea comodă a cenuşii – spaţiu de ardere mare, ceramic, pentru cenuşă (în cazul lemnului se colectează o dată pe săptămână, în cazul cărbunelui o dată pe zi)
Usor de curatat – (C25ST, C32ST, C50S – cazane cu placă tubulară)
Dimensiuni mici şi greutate redusă
Alegere ușă stânga/dreapta
Calitate superioară

Instalare si reglarea

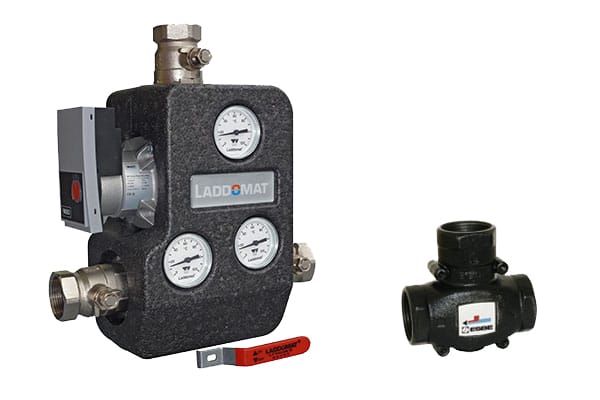

Cazanele de gazeificare pe lemne ATMOS trebuie conectate cu LADDOMAT 22 sau o supapă de termoreglare (vană cu trei căi controlată de un actuator în cazul utilizării controlului electronic ATMOS ACD 03) pentru a atinge o temperatură minimă a apei de retur în cazan de 65 °C. Temperatura de ieșire a cazanului trebuie menținută constant în intervalul 80 – 90 °C.
Toate cazanele sunt livrate într-o versiune de bază cu o buclă de răcire împotriva supraîncălzirii. Recomandăm instalarea cazanelor cu rezervoare de stocare, care vor reduce consumul de combustibil și vor crește confortul de încălzire.

: ATMOS Kombi C18S

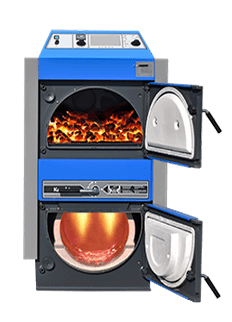

: ATMOS Kombi C25ST

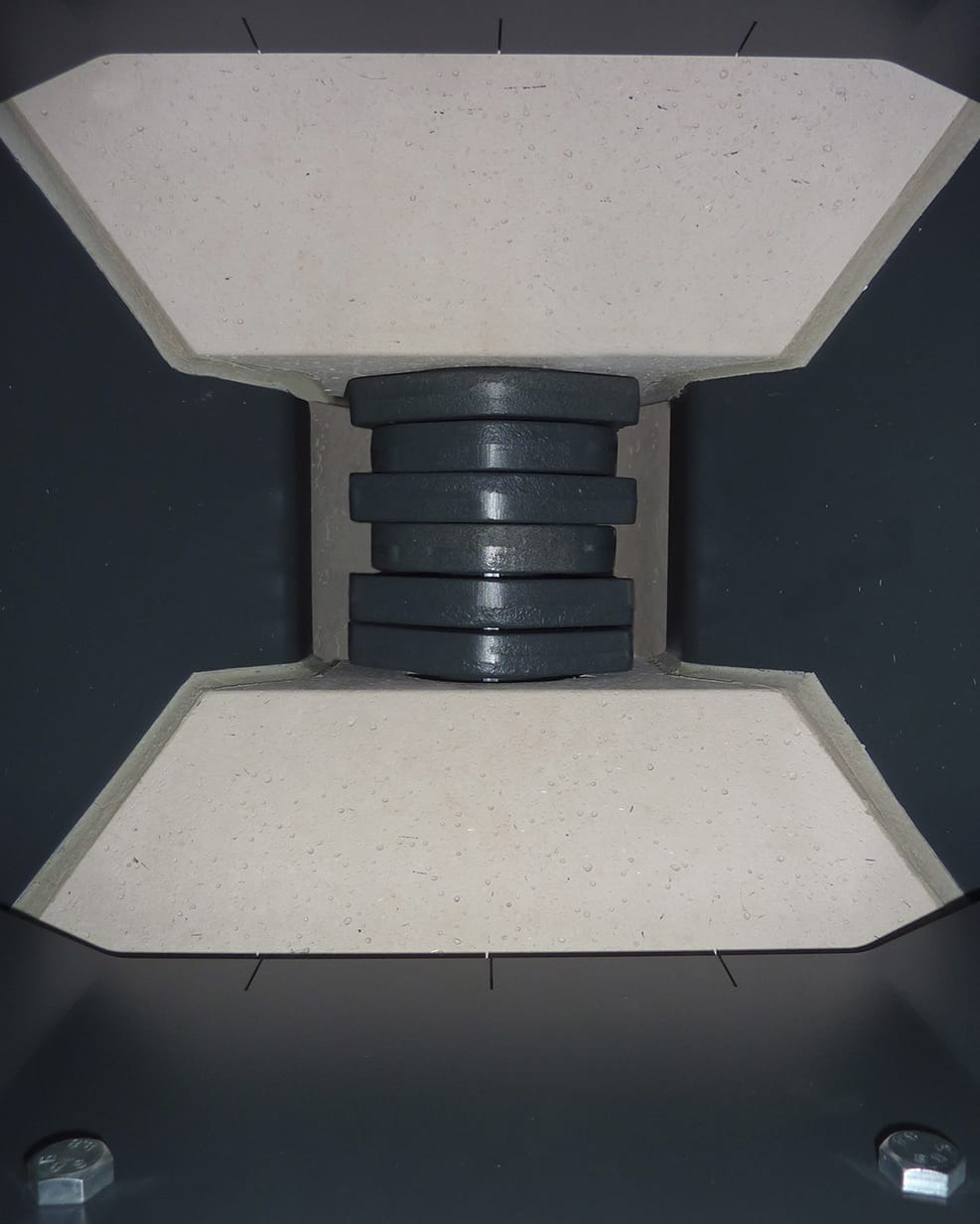

: Vedere în camera superioară de alimentare

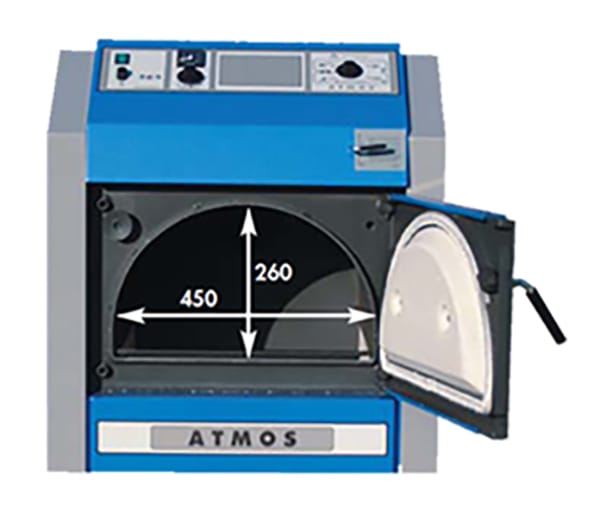

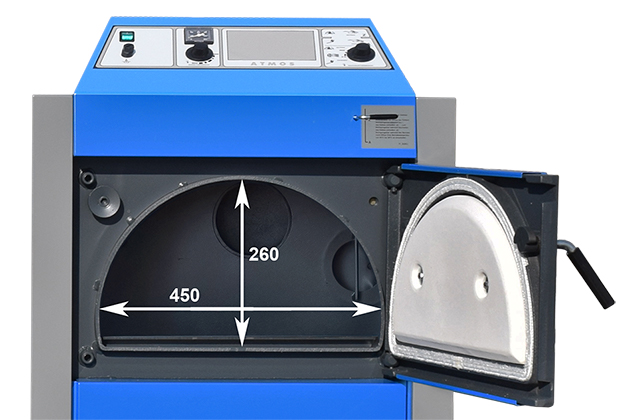

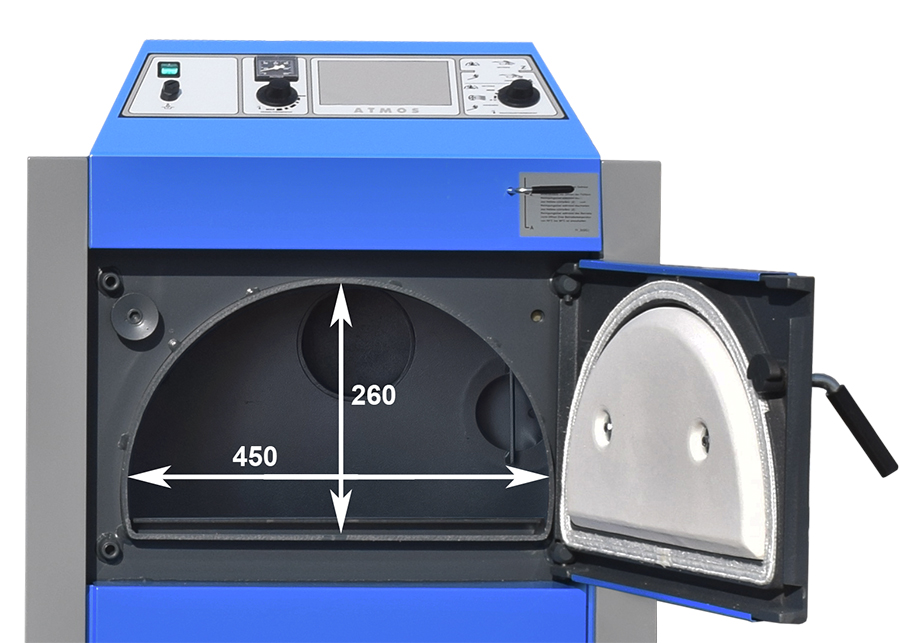

: Mărimea camerei de alimentare

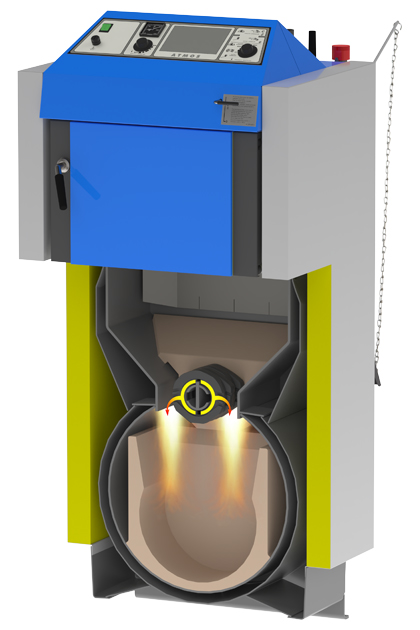

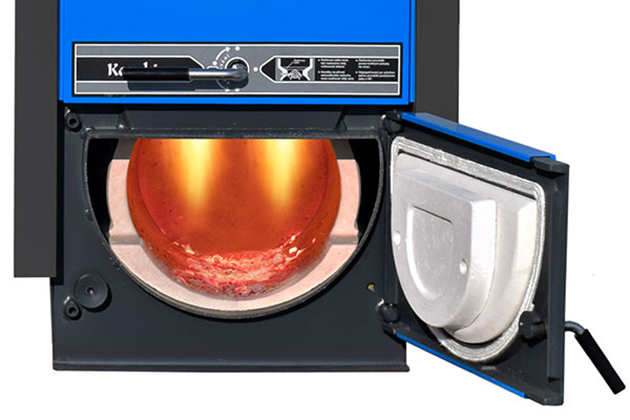

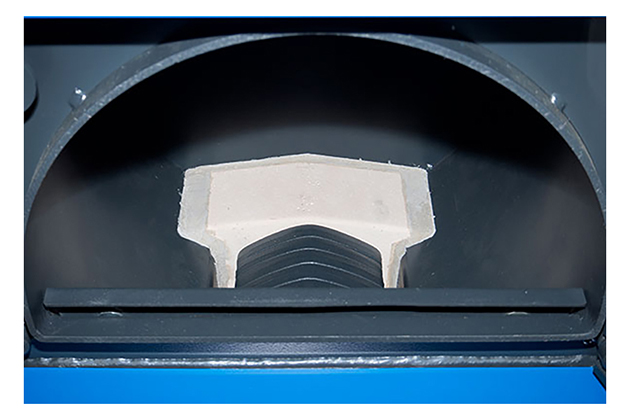

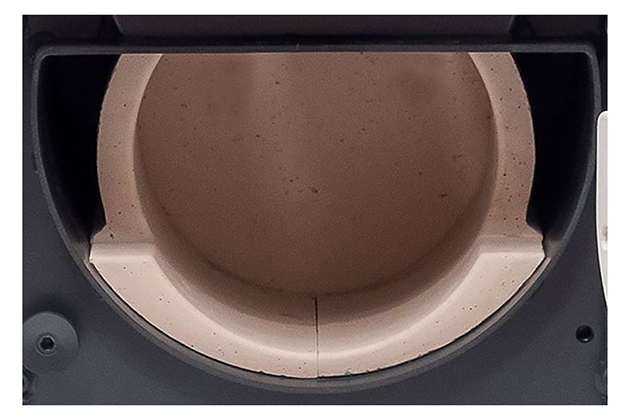

: Vedere în camera inferioară de ardere

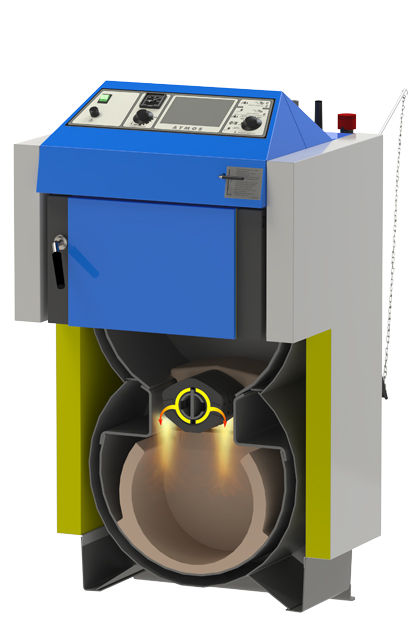

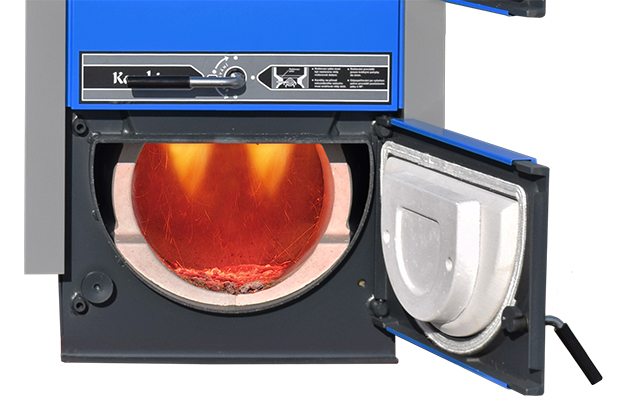

: Arderea flăcării în camera sferică inferioară de ardere

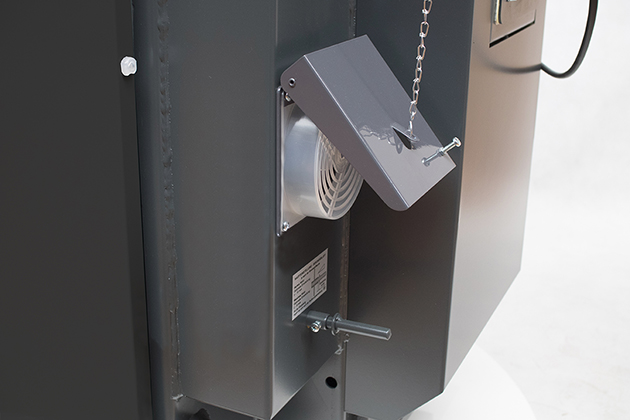

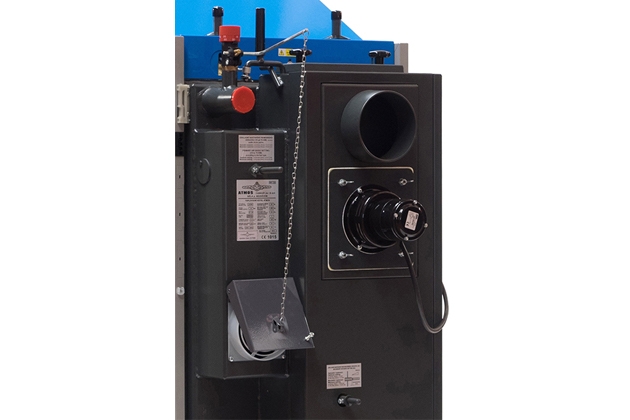

: Coș de fum, ventilator de evacuare

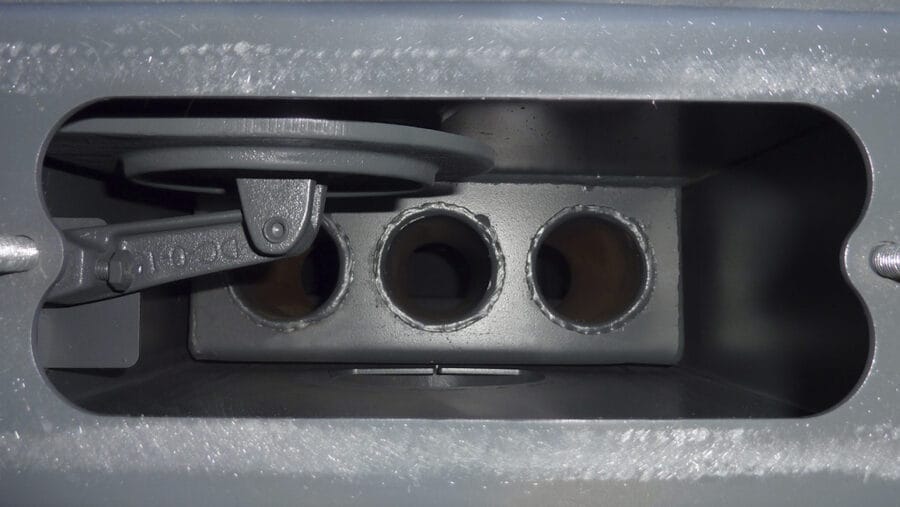

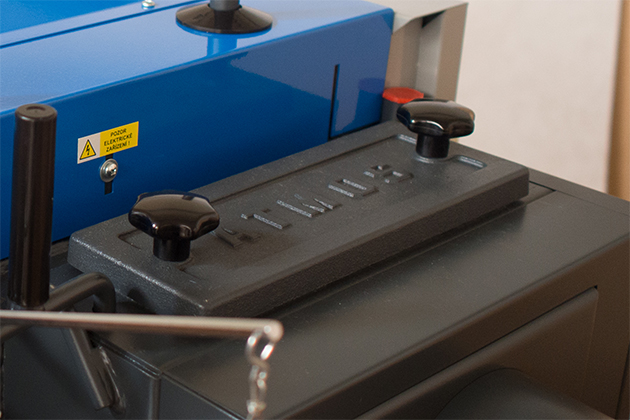

: Capac superior de curățare

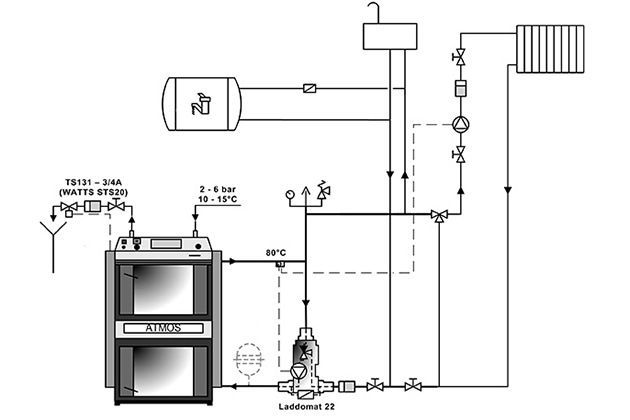

: Schema de conectare a cazanului cu Laddomat 22 fara rezervoare de acumulare

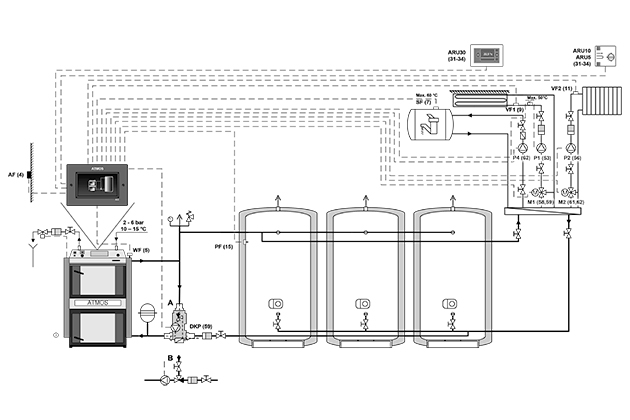

: Racordarea cazanului la reglarea ACD 03/04 și rezervoarele de acumulare

Reglarea cazanelor

Reglarea electromecanică – reglarea puterii cazanului se efectuează cu ajutorul clapetei de reglare aer comandate prin dispozitivul de reglare a tirajului, tip FR 124, care, automat, în funcție de temperatura setată a apei de ieșire (80 – 90 °C), deschide sau închide parțial clapeta de aer. Dispozitivul de reglare a tirajului, pe lângă reglarea puterii, ajută cu protecția cazanului contra supraîncălzirii. Avantajul acestuia este pornirea rapidă a încălzirii și trecerea la puterea cerută când clapeta de aer este deschisă complet. Pe panoul de aparate, cazanele sunt echipate cu termostat de reglare care comandă exhaustorul în funcție de temperatura setată a apei de ieșire (80 – 85 °C) și cu termostatul de gaze de evacuare care servește pentru oprirea cazanului și decuplarea exhaustorului în urma arderii complete a combustibilului. În cazul conectării cazanului cu rezervoarele de acumulare, termostatul pentru gazele de evacuare comandă și funcționarea pompei în circuitul cazanului.

Avantajul reglării și al construcției cazanelor ATMOS este și faptul că aceste cazane funcționează, cu tirajul bun al cazanului de până la 70 % din puterea nominală, și fără ventilator.

: Clapeta de control al aerului

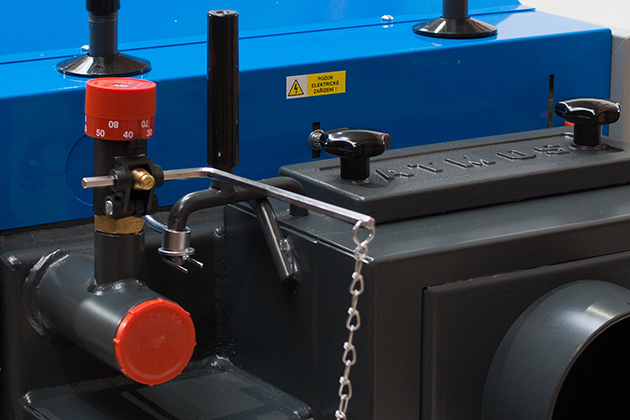

: Regulator de tiraj FR124

: Panou de control al cazanului cu reglare standard

Construcţia panoului:
Întrerupător general, termostat de siguranţă, termometru, termostat de reglare şi termostat gaze arse

Reglarea electromecanică este soluţia optimă pentru comanda simplă a funcţionării cazanului (ventilatorului). Execuţia panoului de reglaj standard este execuţia de bază pentru toate cazanele fabricate

Reglementare echitermică ACD 03

Fiecare cazan poate fi echipat cu un dispozitiv electronic de control tactil ATMOS ACD 03 pentru controlul intregului sistem de incalzire in functie de temperatura exterioara, temperatura camerei si timp.
Această reglare este capabilă să controleze centrala în sine cu un ventilator cu multe alte funcții.

: Panou de comanda cazan cu reglare echitermica ATMOS ACD 03

Informații tehnice

: CxxS

: CxxST

Legendă pentru desenele cazanului
1.	Corpul cazanului	21.	Placa tubulară (C25ST, C32ST, C50S)
2.	Uşă de umplere	22.	Regulator de tiraj – HONEYWELL FR124
3.	Uşă de evacuare a cenuşii	23.	Piesă ceramică refractară – partea din faţă
4.	Ventilator – evacuare (S)	24.	Control (cazan) termostat ventilator
5.	Piesă ceramică refractară – duză de aer	25.	Termoizolaţie uşă – Sibral
6.	Panou de control	26.	Şnur etanşare uşă 18 x 18
7.	Termostat de siguranţă	27.	Ecran semineu – spate CxxST
8.	Clapeta de reglare	28.	Element de frânare – in camera cilindrica (C50S)
9.	Grătar (Segment)	30.	Termostat gaze arse
10.	Piesă ceramică refractară – cameră sferică	31.	Condensator pentru ventilator de extracţie – 1μF
11.	Țeavă de grătar	32.	Serpentină de răcire contra supraîncălzirii
12.	Piesă ceramică refractară – tip semilună	33.	Reglare aer primar
13.	Clapetă de aprindere	34.	Reglare aer secundar
14.	Piesă ceramică refractară – partea frontală a spațiului sferic
15.	Capac de curăţare
16.	Manetă de grătar	K	– canalul de fum
17.	Mânerul clapetei de aprindere	L	– ieşirea apei din cazan
18.	Termometru	M	– intrarea apei în cazan
19.	Ecranul focarului – din faţă	N	– racord pentru robinetul de umplere
20.	Întrerupător	P	– racord pentru senzorul de temperatură a supapei termice montată pe serpentina de răcire (TS130, STS20)

Dimensiuni (mm)
	C15S	C18S	C25ST	C32ST	C40S	C50S
A	1185	1185	1435	1435	1435	1435
B	658	758	758	858	958	1117
C	595	675*	675*	675*	675*	675*
D	874	874	1121	1121	1121	1115
E	150/152	150/152	150/152	150/152	150/152	150/152
F	65	65	65	65	65	78
G	210	210	210	210	210	210
H	933	933	1177	1177	1177	1177
CH	212	212	212	212	212	212
I	212	212	212	212	212	212
J	6/4″	6/4″	6/4″	6/4″	2″	2″

*Latimea cazanului este 555 mm, după demontarea carcaselor laterale

Specificații		Tipul cazanului
		C15S	C18S	C25ST	C32ST	C40S	C50S
Puterea cazanului	kW	16	20	25	32	40	48
Suprafaţa de încălzire	m²	1,6	1,8	2,6	3,1	3,2	3,5
Volumul rezervorului de combustibil	dm³ (l)	45	60	90	110	135	135
Dimensiuni gura de umplere	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Tirajul necesar al coşului	Pa/mbar	16/0,16	20/0,20	23/0,23	25/0,25	28/0,28	28/0,28
Suprapresiunea maximă de lucru a apei	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Greutatea cazanului	kg	273	295	379	415	434	492
Diametru racordare coş (evacuare gaze arse)	mm	150/152	150/152	150/152	150/152	150/152	150/152
Clasă de protecţie electrică	IP	20	20	20	20	20	20
Putere electrică absorbită	W	50	50	50	50	50	50
Randamentul cazanului	%	90,4	88,9	88,9	88,6	85,4	90,0
Clasa cazanului		5	5	5	5	4	5
Clasa de eficiență energetică		B	C	C	C	C	B
Temperatura gazelor de ardere la puterea nominală	°C	141	169	164	181	225	230
Debit substanţial al gazelor de ardere la put. nominală	kg/s	0,010	0,012	0,016	0,018	0,022	0,025
Combustibil recomandat (de bază)		cărbune brun NUCĂ 1 de putere calorică de 17 – 20 MJ.kg^-1
Combustibil de rezervă (aprinderea focului)		lemn uscat de putere calorică de 15 – 18 MJ.kg^-1, conţinut de apă de 12 – 20 %, medie de 80 – 150 mm
Lungimea prescrisă de lemn	mm	250	330	330	430	530	530
Timp de ardere continuă la putere nomin. pentru cărbune	oră	4	4	4	5	5	4
Timp de ardere continuă la putere nomin. pentru lemn	oră	2	2	2	3	3	2
Volumul apei în cazan	l	37	45	68	74	77	105
Pierderi de presiune în cazan	mbar	0,17	0,18	0,20	0,22	0,22	0,22
Tensiune de alimentare	V/Hz	230/50
Ekodesign
Temperatura minimă obligatorie a apei din retur la funcţionarea cazanului este de 65 °C.
Temperatura obligatorie de lucru a cazanului este de 80 – 90 °C
