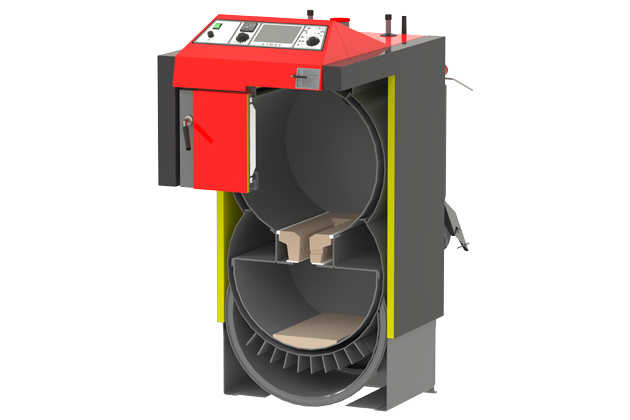

DC70S – Informații tehnice
 |
 |
Puterea cazanului 70 kW |
 |
Randamentul cazanului 86,3 % | |
 |
Clasa de emisii 4 | |
 |
Lungimea lemnului 730 mm |

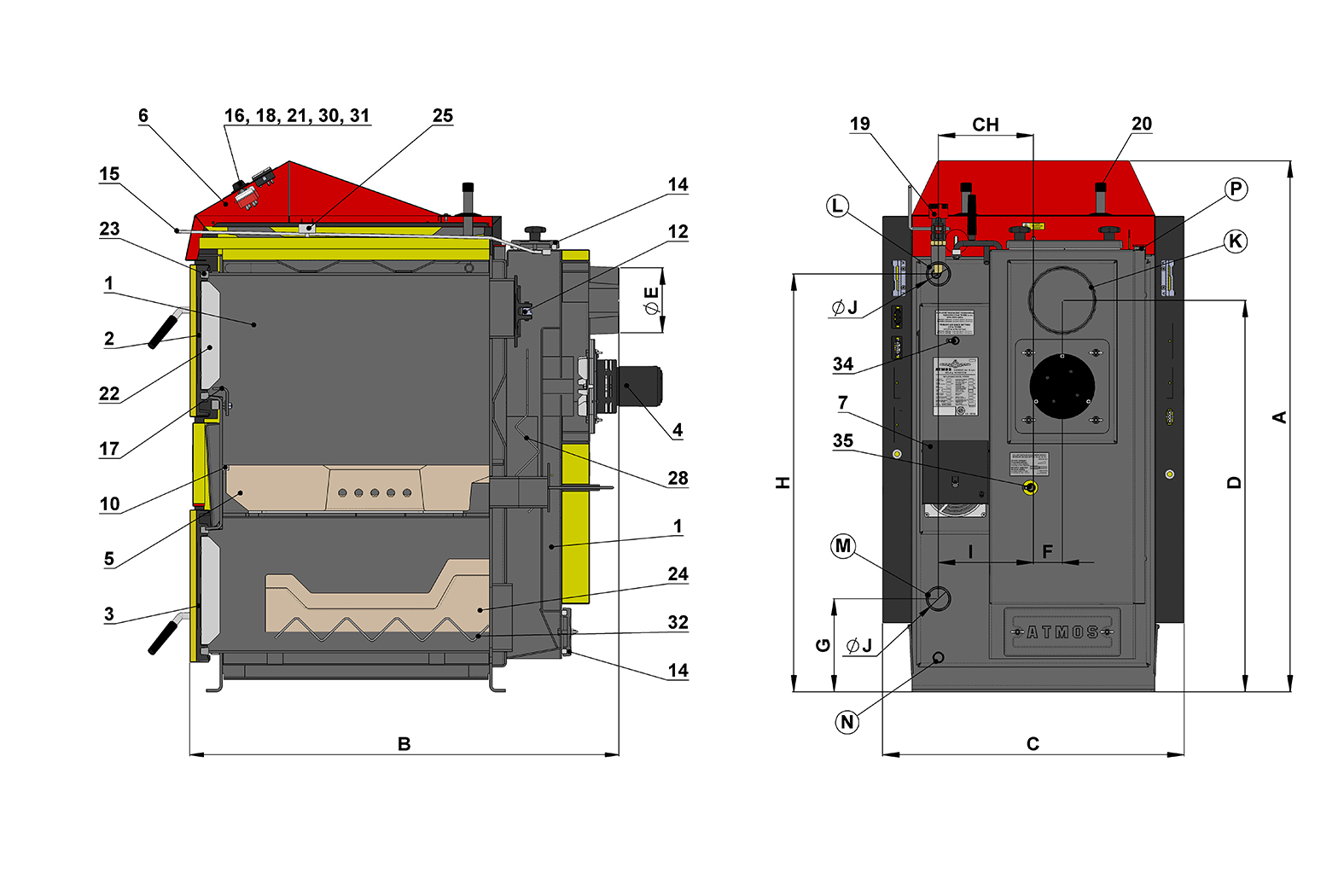

| Legenda desenului cazanului | |||
|---|---|---|---|
| 1. | Corpul cazanului | 22. | Termoizolaţie uşă – Sibral |
| 2. | Uşiţa de umplere – superioară | 23. | Şnur etanşare uşă 18 x 18 |
| 3. | Uşă de evacuare a cenuşii (inferioară) | 25. | Condensatorul ventilatorului |
| 4. | Ventilator – de aer | 26. | Piesă ceramică refractară – tip semilună |
| 5. | Piesă ceramică refractară – duză de aer | 27. | Piesă ceramică refractară – placa focar (DC70S) |
| 6. | Panou de control | 28. | Element de turbionare gaze de ardere |
| 7. | Clapeta de reglare | 30. | Termostat gaze arse |
| 10. | Etanşarea duzei – 12 x 12 (14 x 14) | 31. | Termostat de siguranţă (Atenţie – în ca de căldură excesivă trebuie presată înăuntru) |
| 12. | Clapetă de aprindere | 34. | Reglarea raportului de aer primar |
| 14. | Capac de curățare – sus și jos | 35. | Reglarea raportului de aer secundar |
| 15. | Mânerul clapetei de aprindere | ||
| 16. | Termometru | ||
| 17. | Ecranul cadrului | K | – canalul de fum |
| 18. | Întrerupător cu lampă de control | L | – ieşirea apei din cazan |
| 19. | Regulator de tiraj – Honeywell FR 124 | M | – intrarea apei în cazan |
| 20. | Serpentină de răcire contra supraîncălzirii | N | – racord pentru robinetul de umplere |
| 21. | Termostat de control al ventilatorului (cazan) | P | – racord pentru senzorul ventilatorului care comandă bucla de răcire (TS 131, STS 20) |
| Tipul cazanului | DC70S | |
| Putere termică cazan | kW | 70 |
| Putere consumată cazan | kW | 79,9 |
| Suprafaţa de încălzire | m2 | 5 |
| Volumul rezervorului de combustibil | dm3 (l) | 180 |
| Dimensiuni uşă de alimentare | mm | 450 x 260 |
| Tirajul necesar al coşului | Pa / mbar | 30 / 0,30 |
| Suprapresiunea maximă de lucru a apei | kPa / bar | 250 / 2,5 |
| Greutatea cazanului | kg | 515 |
| Diametru racordare coş (evacuare gaze arse) | mm | 180 |
| Clasă de protecţie electrică | IP | 20 |
| Putere electrică consumată (auxiliară) | W | 50 |
| Putere electrică consumată în starea de stand-by | W | 0 (3/5,5) |
| Regim de aprindere |
manual | |
| Randamentul cazanului | % | 86,3 |
| Clasa cazanului | 4 | |
| Categorie cazan | 1 | |
| Regim de operare | fără condensare | |
| Clasa de eficiență energetică | A+ | |
| Temperatura gazelor reziduale la puterea nominală conform EN 303-5 | °C | 220,3 |
| Temperatura gazelor arse / tiraj pentru calcularea traseului gazelor arse (coș de fum) | °C / Pa | 240 / 30 |
| Viteza gazelor arse la putere nominală | kg / s | 0,035 |
| Combustibil recomandat (de bază) | lemn uscat (butuci) cu putere calorică 15 – 17 MJ.kg-1, conţinut apă min. 12 % – max. 20 %, diametru 80 – 150 mm |
|
| Consum mediu de combustibil | kg.o-1 | 18 |
| Consumul de combustibil pentru sezonul de încălzire | 1 m3 / 1 kW de putere nominală | |
| Lungimea a butucilor | mm | 730 |
| Timp de ardere continuă la putere nominală | ore | 2 |
| Volumul apei din cazan | l | 93 |
| Pierderi de presiune în cazan | mbar | 0,25 |
| Volum min. al rezervorului de compensare | l | 1000 |
| Tensiune de alimentare | V / Hz | 230 / 50 |
| Dimensiunile cazanului (mm) | DC70S |
| A | 1399 |
| B | 1166 |
| C | 678 |
| D | 1047 |
| E | 180 |
| F | 90 |
| G | 325 |
| H | 423 |
| CH | 0 |
| I | 240 |
| J | 2″ |
