Rezervoarele AZT sunt destinate prelevării pneumatice a peleților din cisternă. În acest scop sunt echipate cu două flanșe STORZ A110 care se pot amplasa pe două laturi arbitrare. Rezervorul din material textil este echipat și cu două orificii prin care silozul poate fi umplut manual până la o anumită înălțime din saci sau bigbag-uri.
Parte componentă a livrării este recipientul universal amplasat în partea inferioară a silozului care este echipat cu o sondă pneumatică pentru transportul pneumatic al peleților sau cu flanșă permițând preluarea peleților direct cu conveierul melcat (tip DAxxxx și DRA50) și transferul acestora în arzătorul A25 sau A45. În aceste cazuri recomandăm utilizarea unui conveier având lungimea de 2,5, 3, 4 și 5 m.

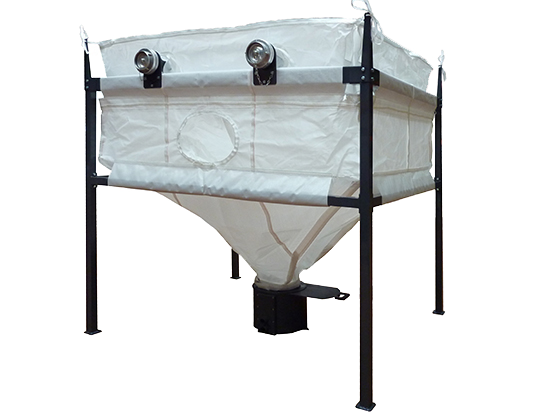

Rezervorul este conceput ca o construcție de oțel care garantează o montare ușoară, în care este suspendat un sac din material textil fabricat dintr-un material rezistent, având o adaptare internă specială pentru reducerea infiltrării umidității în peleții stocați. Înainte de instalarea rezervorului nu sunt necesare modificări de construcție speciale, silozurile necesită doar o pardosea întărită, cel mai bine de beton.
Rezervoarele se fabrică în trei mărimi de bază, cu capacități maxime utile de 4,5, 5,6 și 6,8 m3. Tipul de rezervor, respectiv frecvența completării în cursul sezonului de încălzire se pot stabili, simplificat, făcând uz de regula de bază: 1 kW de putere necesară a sursei de căldură = 0,5 m3 (325 kg) peleți/an.

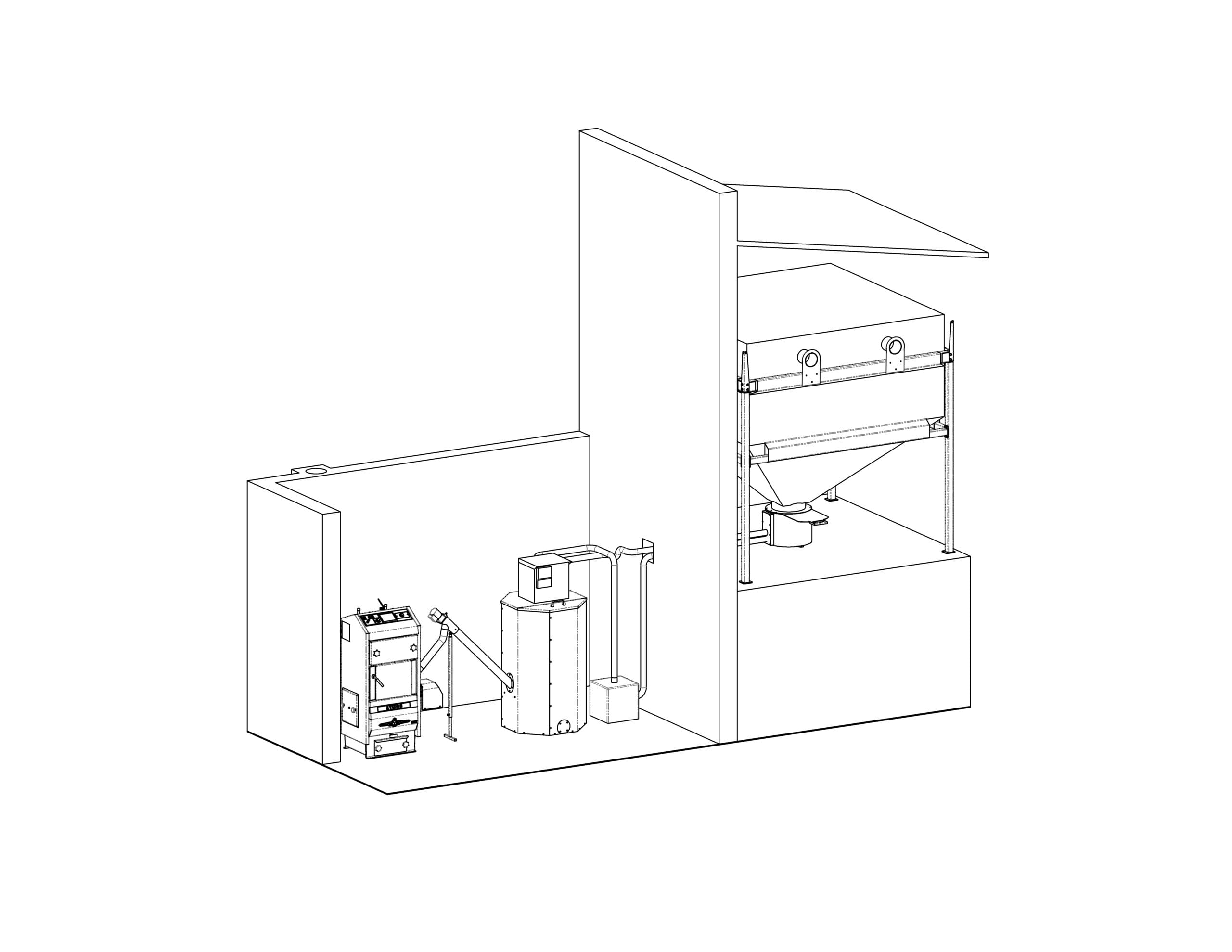

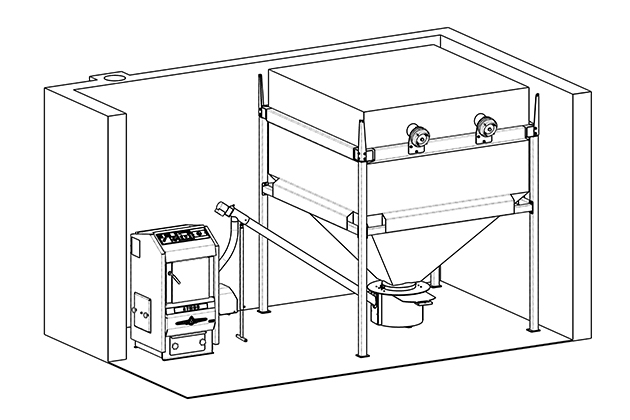

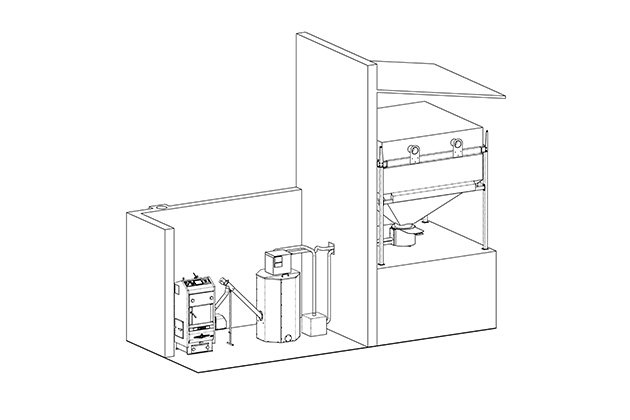

Racordarea cazanului la silozul din material textil cu conveier Racordarea cazanului la siloz și conveier de peleți pneumatic
Informații tehnice
cu accesorii (recipient universal (H0510), 2x STORZ A110, ancorare etc.)
| set | cod | capacitate utilă (m3) | (t) pelete | dimensiuni laturi (mm) | înălțime (mm) |
|---|---|---|---|---|---|
| ATZ 5 | H0505 | 4,4 – 5,5 | 2,9 – 3,6 | 1960 x 1960 | 2 320 |
| ATZ 6 | H0506 | 5,3 – 6,5 | 3,5 – 4,2 | 1960 x 2360 | 2 320 |
| ATZ 7 | H0507 | 6,3 – 7,9 | 4,1 – 5,1 | 2360 x 2360 | 2 320 |

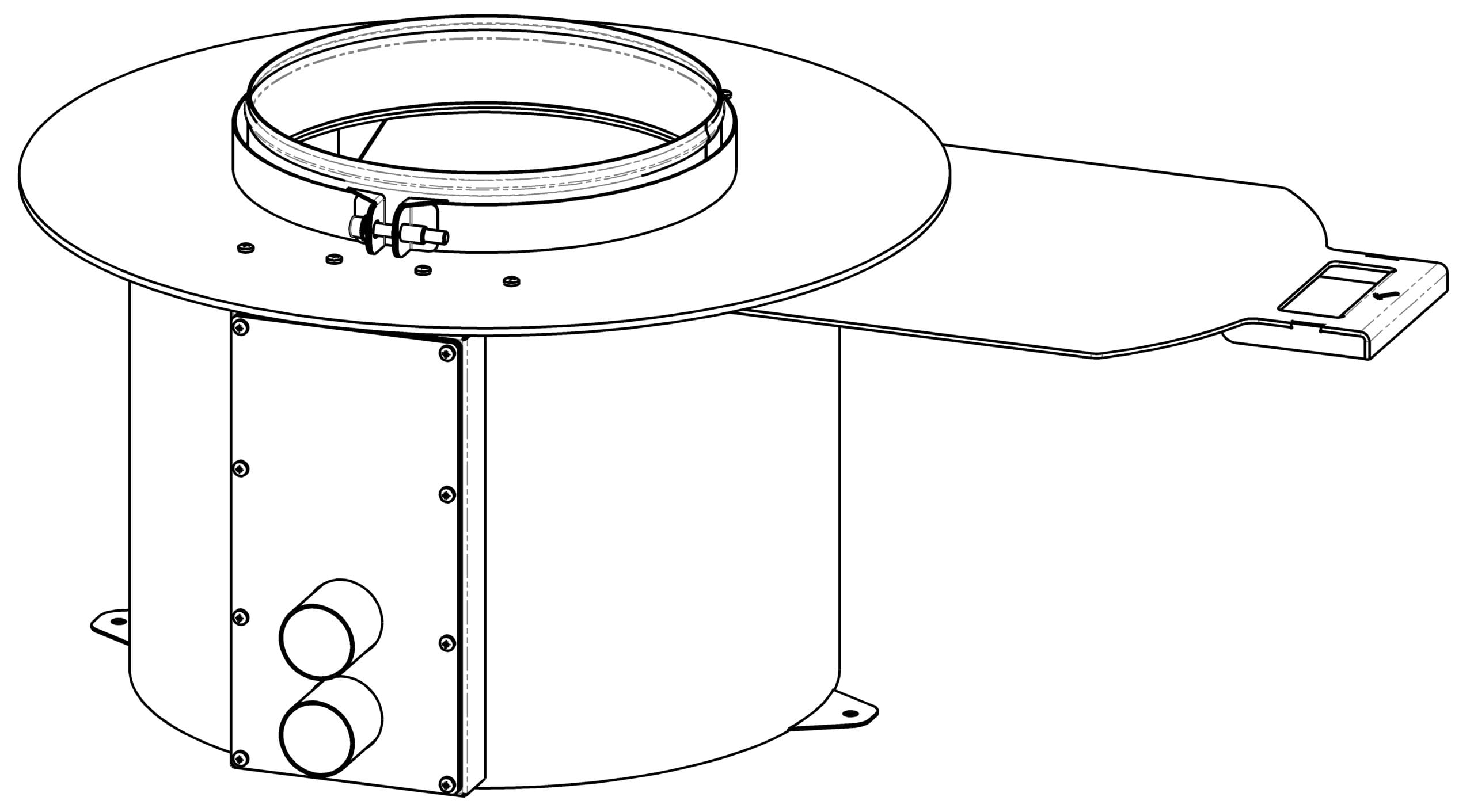

Recipient universal pentru rezervoarele din material textil ATZ
Recipientul universal pentru rezervoarele din material textil ATZ este echipat cu o sondă de aspirație pneumatică și reducție amovibilă care permite preluarea directă a peleților din silozul de material textil cu ajutorul conveierului melcat. Parte componentă a sondei este mecanismul de închidere și orificiul de curățare.
ATENȚIE: Recipientul universal face parte din fiecare livrare a rezervorului din material textil ATZ.
