Acumulare
Instalarea cazanului cu rezervoare de acumulare oferă următoarele avantaje:
- consumul redus de combustibil (cu 20 până la 30 %), cazanul lucrează cu randamentul maxim până la arderea completă a combustibilului şi cu eficienţă optimă
- viabilitatea sporită a cazanului şi a coşului de fum – apariţia minimă a gudroanelor şi a acizilor
- combinaţia opţională cu alte tipuri de încălzire – acumulare electrică
- prevăzut pentru combinaţia corpurilor de încălzire (calorifere) cu încălzire încorporată în pardoseli
- încălzire comodă şi modul ideal al arderii complete a combustibilului
- sistem de încălzire mai ecologic asigurat
- garanţia de 3 ani pentru corpul cazanului
Instalaţia cu rezervoare de acumulare recomandăm drept instalaţia principală.
Atunci când nu puteţi realiza volumul recomandat de rezervoare cu acumulare, conectaţi cazanul măcar cu un vas de compensare având volumul cuprins între 500 – 1000 l. Instalarea sistemului de încălzire trebuie să fie executată de o firmă specializată conform normei ČSN 060830. Dacă alegeţi un volum mare cu rezervoare de acumulare, trebuie să alegeţi de asemenea şi randamentul corespunzător al cazanului, pentru ca să fie capabil să încălzească aceste rezervoare într-un timp rezonabil.
Funcţionarea sistemului cu rezervoare cu acumulare
După aprinderea focului în cazan, în decursul funcţionării cu randamentul maxim (de la 2 până la 4 încărcări) încărcăm volumul respectiv al rezervoarelor de acumulare pentru a atinge temperatura apei cerută între 90 şi 100 °C. După aceea lăsăm cazanul să ardă complet. Prin urmare doar consumăm căldură acumulată cu ajutorul valvei triple atâta timp, cât corespunde cu capacitatea acumulatorului şi temperatura din exterior. În sezonul rece (respectând volumele minime ale acumulatoarelor, vezi tabel) aceasta poate să dureze 1 – 3 zile. În cazul lipsei posibilitate de a utiliza rezervoarele de acumulare, este recomandabil măcar un vas de volum între 500 şi 1000 l, pentru echilibrarea încălzirii şi răcirii cazanului.
Izolarea rezervoarelor
Rezervoarele cu acumulare sunt de obicei furnizate fără izolaţii. O soluţie oportună reprezintă izolarea integrală a numărului respectiv de rezervoare, cu volum solicitat, cu vată minerală în schelet din rigips, eventual umplutură suplimentară cu izolaţie pulverizată. Grosimea recomandată a izolaţiei, utilizând vata minerală, este de 120 mm. O altă variantă este cumpărarea rezervoarelor deja izolate cu vată minerală, în trusă cu piele sintetică, livrată de firma noastră.
Prepararea apei calde menajere
Pentru prepararea apei calde menajere putem utiliza un boiler combinat, ori rezervor de acumulare cu încălzitor instantaneu de apă din cupru, sau cu rezervor de acumulare cu boiler plutitor, cu un volum de 200 l.

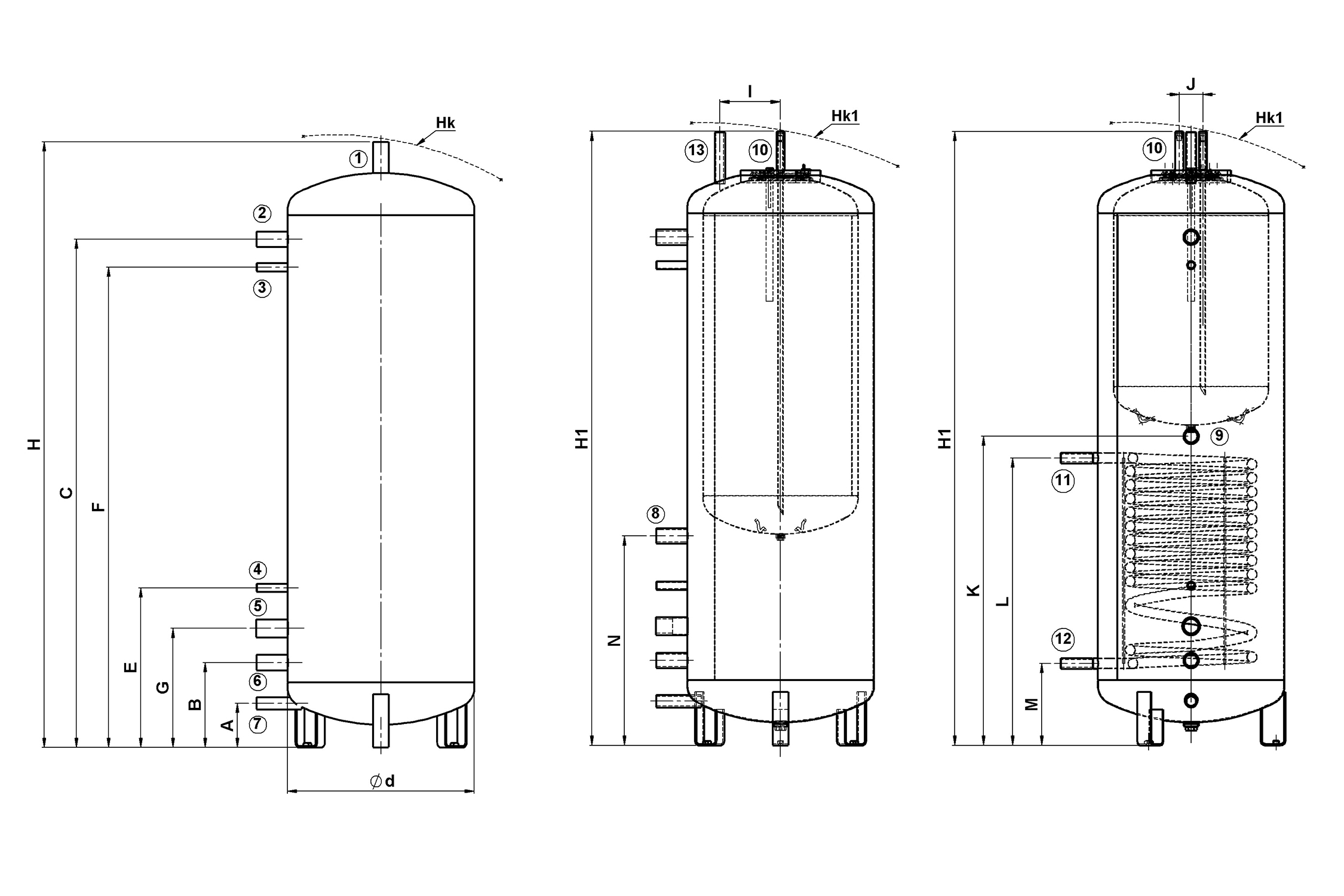

Parametrii rezervorului
-
- 1. | 2. | 3.
| Descrierea rezervoarelor de acumulare | |||
| 1. | piesa bucala – 5/4“ | 8. | ieșire sub boilerul de apă caldă încorporat (rezervor tip 2) – 5/4“ |
| 2. | priza superioara – 5/4“ | 9. | ieșire între boilerul de apă caldă imbricat și schimbătorul solar (rezervor tip 3) – 5/4“ |
| 3. | piesa bucala termometrului – 1/2“ | 10. | prize pentru apă caldă menajeră – 1“ |
| 4. | piesa bucala termometrului – 1/2“ | 11. | duză pentru schimbător solar – intrare – 1“ |
| 5. | piesa bucala pentru cartuş de încălzire electrică – M48x2 | 12. | duză pentru schimbător solar – ieșire – 1“ |
| 6. | priza de jos – 5/4“ | 13. | priza superioara (rezervor tip 2 și 3) – 1“ |
| 7. | piesa bucala pentru robinet de scurgere – 1“ | ||
| Dimensiunile rezervoarelor de acumulare ATMOS | ||||||||
| Tip rezervor | AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 750 (DH) |
AN 800 (DH) |
AN 1000 (DH) |
AN 1000 (DZ) |
|
| Dimensiune (mm) |
H | 1946 | 1611 | 2001 | 1761 | 1916 | 2214 | 2015 |
| H1 | 1971 | – | 2029 | – | 1944 | – | 2044 | |
| Hk | 1966 | 1631 | 2021 | 1781 | 1936 | 2234 | 2035 | |
| Hk1 | 1991 | – | 2049 | – | 1964 | – | 2064 | |
| A | 142 | 169 | 169 | 179 | 179 | 179 | 167 | |
| B | 273 | 300 | 300 | 280 | 280 | 280 | 275 | |
| C | 1633 | 1270 | 1660 | 1384 | 1540 | 1840 | 1675 | |
| E | 513 | 540 | 540 | 520 | 520 | 520 | 515 | |
| F | 1543 | 1180 | 1570 | 1294 | 1450 | 1750 | 1585 | |
| G | 383 | 410 | 410 | 390 | 390 | 390 | 385 | |
| I | 195 | – | 195 | 195 | – | – | 195 | |
| J | 76 | – | 76 | 76 | – | – | 76 | |
| K | 993 | – | 1020 | 932 | – | – | 1065 | |
| L | 923 | – | 910 | 870 | – | – | 1015 | |
| M | 263 | – | 290 | 250 | – | – | 265 | |
| N | 673 | – | 720 | 639 | – | – | 715 | |
| Diametru (mm) |
Ø d | 600 | 750 | 750 | 790 | 790 | 790 | 850 |
| 1/2/6/8/9/ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | |
| 3/4 | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| 5 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | |
| 7/10/11/12/13 | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | |
Rezervoare de acumulare – de bază
| Rezervor – tip DZ | Rezervorul în sine | Izolarea în sine (100 mm) | Rezervor inclusiv izolație |  |
|||
| Cod | Greutate | Cod | Greutate | Cod | Greutate | ||
| AN 500 | P0139 | 91,00 kg | P0151 | 23,00 kg | P0142 | 114,00 kg | |
| AN 600 | P0236 | 82,00 kg | P0237 | 10,50 kg | P0238 | 100,00 kg | |
| AN 750 | P0140 | 120,00 kg | P0152 | 22,00 kg | P0143 | 144,00 kg | |
| AN 1000 | P0141 | 136,00 kg | P0153 | 25,00 kg | P0144 | 161,00 kg | |
| Rezervor – tip DH | |||||||
| AN 750 | P0170 | 120,00 kg | P0173 | 22,00 kg | P0176 | 142,00 kg | |
| AN 800 | P0199 | 116,00 kg | P0200 | 22,00 kg | P0201 | 138,00 kg | |
| AN 1000 | P0171 | 132,00 kg | P0174 | 25,00 kg | P0177 | 161,00 kg | |
Rezervoare de acumulare cu boiler plutitor pentru incalzire apa calda – 200l
| Rezervor – tip DZ | Rezervorul în sine | Izolarea în sine (100 mm) | Rezervor inclusiv izolație |  |
|||
| Cod | Greutate | Cod | Greutate | Cod | Greutate | ||
| AN 500/2 | P0145 | 133,00 kg | P0154 | 23,00 kg | P0148 | 156,00 kg | |
| AN 750/2 | P0146 | 168,00 kg | P0155 | 30,00 kg | P0149 | 198,00 kg | |
| AN 1000/2 | P0147 | 181,00 kg | P0156 | 25,00 kg | P0150 | 206,00 kg | |
| Rezervor – tip DH | |||||||
| AN 800/2 | P0202 | 160,00 kg | P0203 | 25,00 kg | P0204 | 185,00 kg | |
*boilerele plutitoare (încorporate) pentru încălzirea apei calde menajere sunt emailate în interior
Rezervoare de acumulare cu boiler plutitor pentru incalzire apa calda – 140 l + incalzire solara
| Rezervor – tip DZ | Rezervorul în sine | Izolarea în sine (100 mm) | Rezervor inclusiv izolație |  |
|||
| Cod | Greutate | Cod | Greutate | Cod | Greutate | ||
| AN 500/3 – 1,7 m2 | P0160 | 151,00 kg | P0166 | 23,00 kg | P0163 | 174,00 kg | |
| AN 750/3 – 2,3 m2 | P0161 | 185,00 kg | P0167 | 30,00 kg | P0164 | 215,00 kg | |
| AN 1000/3 – 3,3 m2 | P0162 | 217,00 kg | P0168 | 25,00 kg | P0165 | 242,00 kg | |
| Rezervor – tip DH | |||||||
| AN 800/3 – 2,3 m2 | P0205 | 170,00 kg | P0206 | 25,00 kg | P0207 | 196,00 kg | |
*boilerele plutitoare (încorporate) pentru încălzirea apei calde menajere sunt emailate în interior
Element electric de incalzire cu termostat pentru rezervor
TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW
-
- Racord cazan cu rezervor tampon și Laddomat 22
| Diametrele minime ale conductelor atunci când sunt conectate la rezervoarele de acumulare | ||||
| Tipul și puterea cazanului | partea A | partea B | ||
| în cupru | in otel | în cupru | in otel | |
| DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
| DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
| Volumul minim al rezervorului de acumulare | ||||||||
| Puterea / kW | 15 – 20 | 20 – 30 | 30 – 35 | 35 – 40 | 40 – 50 | 50 – 70 | 70 – 100 | 150 |
| Volum / l | 1000 – 1500 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 | 8000 – 9000 |
