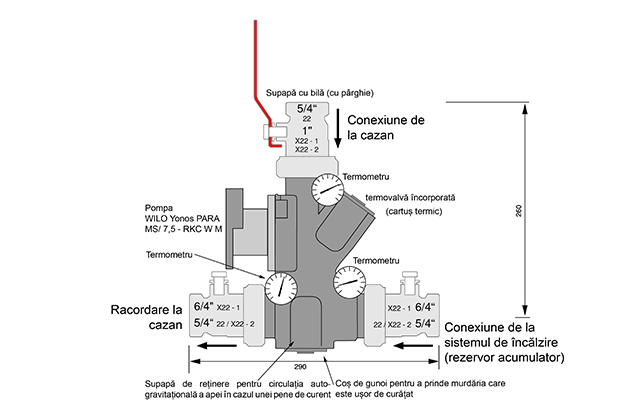

Cu construcția sa cu un corp din fontă masivă, înlocuiește conexiunea clasică a fitingurilor hidraulice individuale pentru circuitul cazanului (vană de termoreglare, pompă, supapă de reținere, robinete cu bilă, termometre, fitinguri și izolație). Laddomat 22 poate fi utilizat pentru cazane cu putere de la 15 la 100 kW. Laddomat 22 este furnizat cu un termocartuș de 78 °C și un termocartuș de rezervă la 72 °C, plasat în izolație din polistiren. Folosim cartusul termic 72 °C pentru cazane de peste 32 kW sau pentru sisteme fara rezervor de acumulare, unde nu este necesara o temperatura de functionare mai mare a cazanului. Conectarea cu Laddomat 22 este mult mai ușoară și, prin urmare, nu putem decât să o recomandăm.

La conectarea cazanului, se poate folosi și o supapă de termoreglare TV 60 °C (65 °C) sau o supapă de amestec cu trei căi controlată prin reglare cu un servomotor pentru a proteja împotriva coroziunii la temperatură scăzută, care va menține temperatura apa care revine la cazan min. 65 – 75 °C.

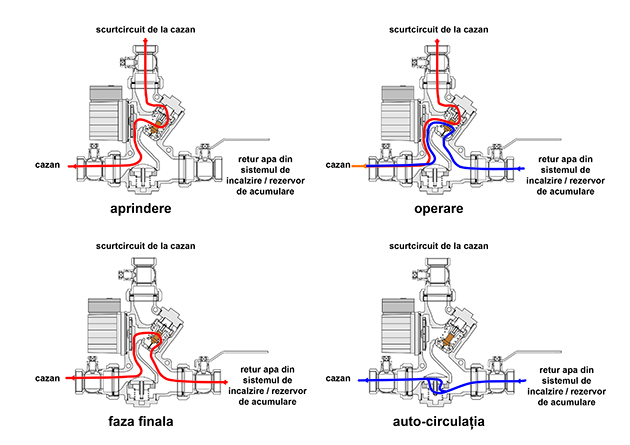

Laddomat 22 are sarcina de a:

• Asigurați-vă că cazanul atinge temperatura de funcționare rapid după aprindere.
• Încărcați rezervoarele de stocare la temperatură ridicată cu debit scăzut pentru a obține o stratificare optimă în rezervor.
• După încălzire, transferați căldura rămasă de la cazan în rezervor.
• În cazul unei întreruperi în furnizarea de energie electrică. debit și oprirea pompei de circulație pentru a elimina parțial excesul de căldură prin supapa de reținere de la cazan la rezervor sau sistem prin circulație gravitațională.

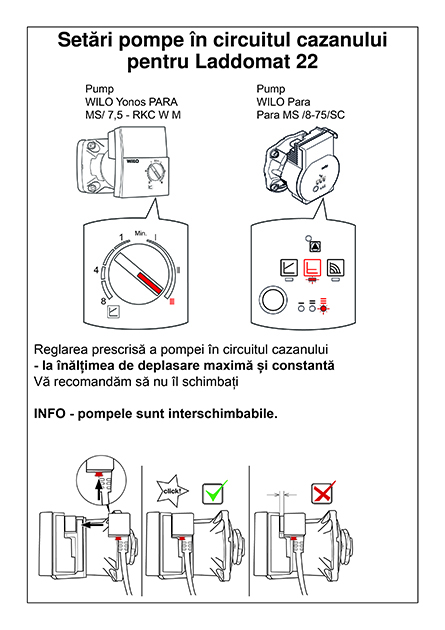

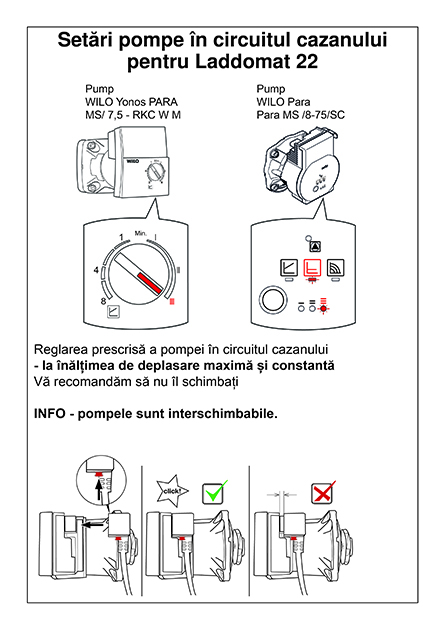

Conexiunea corectă a conectorului și setările pompei

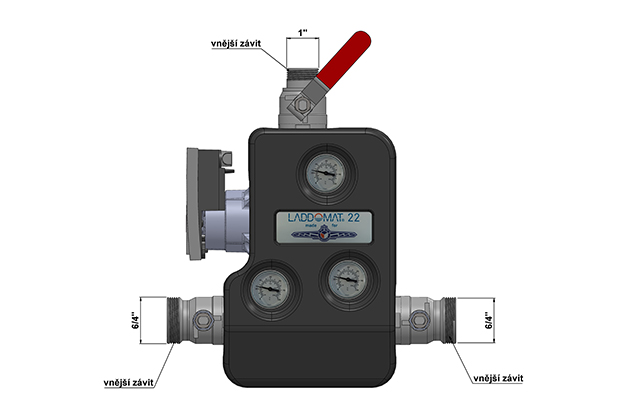

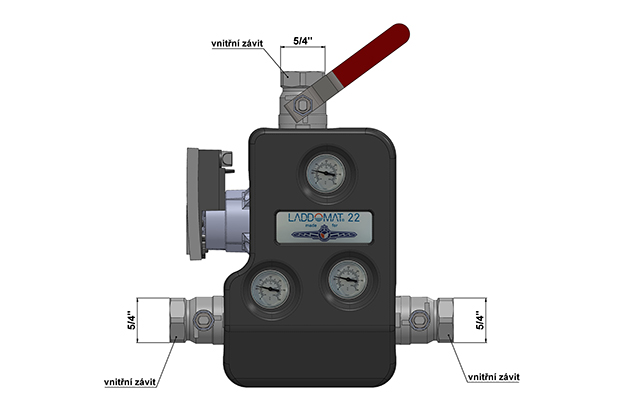

Variante Laddomatu 22
