Zplynovací kotle na hnědouhelné brikety a černé uhlí

Jsou konstruovány pro spalování hnědouhelných briket a černého uhlí na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle.

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný nerezový otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín. Primární a sekundární vzduch je předehříván na vysokou teplotu pro dosažení vysoké účinnosti a kvalitního spalování.

Účinnost kotle dle typu 90,4 - 91,1 %
Splňuje požadavky na Ekodesign (2015/1189)
Třída kotle 5 (ČSN EN 303-5)

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Výhody zplynovacích kotlů ATMOS na hnědouhelné brikety a černé uhlí

Velký zásobník paliva – dlouhá doba hoření – až 12 hodin, dle typu kotle
Vysoká účinnost – primární i sekundární vzduch je předehříván na vysokou teplotu
Keramický spalovací prostor
Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký prostor pro popel
Malé rozměry a nízká hmotnost
Možnost volby dvířek P / L (pravá/levá)
Možnost zapojení bez akumulační nádrže
Vysoká kvalita

: Kotel ACxx

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplotu kotle udržujeme v rozsahu 80 – 90 °C a na mísícím trojcestném ventilu si nastavíme teplotu vody do radiátorů nebo podlahového topení podle potřeby (např. 30 – 80 °C).

Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalaci kotle s akumulačními nádržemi, které sníží spotřebu paliva a zvýší komfort vytápění.

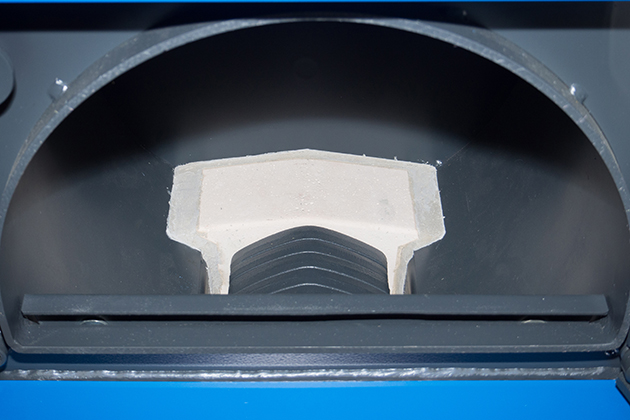

: Pohled do horní přikládací komory

: Velikost přikládacího otvoru

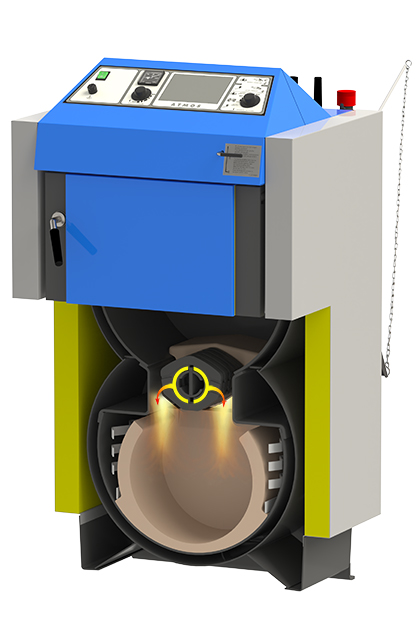

: Pohled do spodní spalovací komory

: Plamen ve spodní spalovací komoře

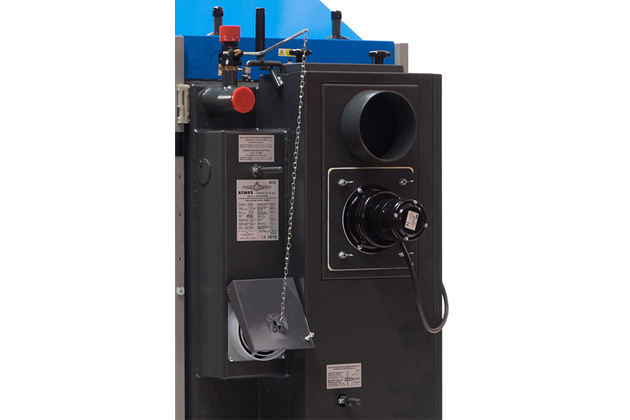

: Vzduchová klapka, Honeywell FR 124, Hrdlo kouřovodu

: Vrchní čistící víčko kotle

Regulace kotlů

Elektromechanická regulace – regulaci výkonu kotle provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 – 90 °C) otevírá či přivírá vzduchovou klapku. Regulátor tahu kromě regulace výkonu pomáhá chránit kotel proti přetopení. Jeho výhodou je rychlý zátop a nájezd na požadovaný výkon, kdy je vzduchová klapka plně otevřená. Kotle jsou na přístrojovém panelu vybaveny regulačním termostatem, který ovládá odtahový ventilátor dle nastavené výstupní teploty vody (80 – 85 °C) a spalinovým termostatem, který slouží k odstavení kotle a vypnutí odtahového ventilátoru po dohoření paliva. V případě zapojení kotle s akumulačními nádržemi spalinový termostat ovládá také chod čerpadla v kotlovém okruhu.

Výhodou regulace a konstrukce kotlů ATMOS je i to, že kotle pracují při dobrém tahu komína do 70 % jmenovitého výkonu i bez ventilátoru.

: Vzduchová regulační klapka

: Vzduchová klapka, Honeywell FR 124, Hrdlo kouřovodu

: Ovládací panel kotle se standardní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle (ventilátoru) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle.

Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03 pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

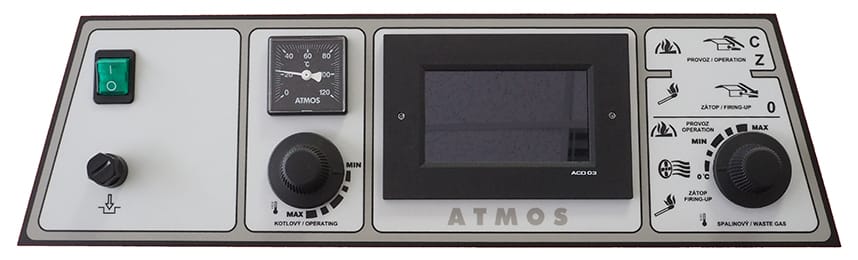

: Ovládací panel kotle s ekvitermní regulací ATMOS ACD 03

Technické informace

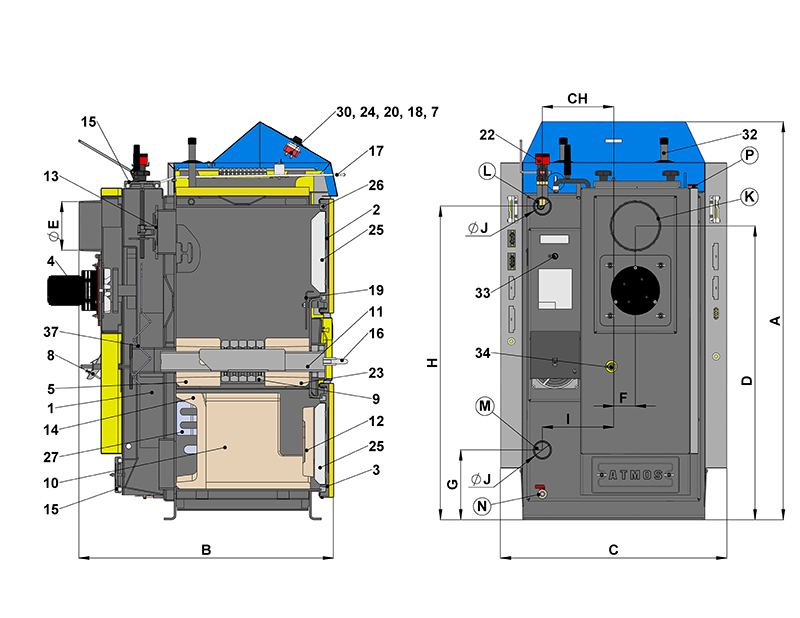

Legenda k nákresu kotlů
1.	Těleso kotle	22.	Regulátor výkonu – HONEYWELL FR124
2.	Dvířka plnící – vrchní	23.	Žáruvzdorná tvarovka – kostka přední
3.	Dvířka popelníková – spodní	24.	Regulační (kotlový) termostat ventilátoru
4.	Ventilátor – odtahový (S)	25.	Výplň dvířek – Sibral – slabý (32 mm)
5.	Žáruvzdorná tvarovka – kostka zadní	26.	Těsnění dvířek – šňůra 18 x 18
6.	Ovládací panel	27.	Brzdič spalin
7.	Bezpečnostní termostat	30.	Spalinový termostat
8.	Regulační klapka	31.	Kondenzátor pro odtahový ventilátor – 1μF
9.	Rošt (segment)	32.	Chladící smyčka proti přetopení
10.	Žáruvzdorná tvarovka – kulový prostor	33.	Regulace primárního vzduchu
11.	Roštová trubka	34.	Regulace sekundárního vzduchu
12.	Žáruvzdorná tvarovka – půlměsíc	37.	Brzdič spalin – 4 ramenný
13.	Zatápěcí záklopka
14.	Žáruvzdorná tvarovka – čelo kulového prostoru
15.	Víko čistící
16.	Roštovací páka	K	– hrdlo kouřovodu
17.	Táhlo roztápěcí záklopky	L	– výstup vody z kotle
18.	Teploměr	M	– vstup vody do kotle
19.	Clona rámečku	N	– nátrubek pro napouštěcí kohout
20.	Vypínač s kontrolkou	P	– nátrubek pro čidlo ventilu ovládajícího chladící smyčku (TS 131, STS 20)

Rozměry
	AC16S	AC25S
A	1166	1185
B	658	758
C	593	675*
D	874	874
E	150/152	150/152
F	65	65
G	210	210
H	933	933
CH	212	212
I	212	212
J	6/4″	6/4″

Technické údaje	Typ kotle
		AC16S	AC25S
Tepelný výkon kotle	kW	18	26
Tepelný příkon kotle	kW	19,7	28,7
Výhřevná plocha	m²	1,6	1,9
Obsah násypky (přikládací komory)	dm³ (l)	45	60
Rozměr plnícího otvoru	mm	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	16/0,16	20/0,20
Max. pracovní přetlak vody	kPa/bar	250/2,5	250/2,5
Hmotnost kotle	kg	273	297
Průměr odtahového hrdla	mm	150/152	150/152
Krytí el. části	IP	20	20
Elektrický příkon (pomocný)	W	50	50
Elektrický příkon v pohotovostním stavu	W	0	0
Zapalovací režim		manuální
Účinnost v celém rozsahu výkonu	%	91,1	90,4
Třída kotle		5	5
Kategorie kotle		1
Provozní režim		nekondenzující
Třída energetické účinnosti		B	C
Kotel na pevná paliva s kogenerační jednotkou		ne
Kombinované zařízení i pro ohřev TUV		ne
Teplota spalin při jmenovitém výkonu	°C	165	177
Hmotnostní průtok spalin při jmenovitém výkonu	kg/s	0,010	0,015
Předepsané palivo (preferované)	hnědouhelné brikety o výhřevnosti 19 – 23 MJ.kg^-1
Předepsané palivo	černé uhlí OŘECH 1 o výhřevnosti 20 – 30 MJ.kg^-1
Náhradní palivo (zátop)	suché dřevo (kulatina) o výhřevnosti 15 – 17 MJ.kg^-1, obsah vody 12 – 20 %, průměr 80 – 150 mm
Předepsaná délka dřeva	mm	250	330
Doba hoření při jmenovitém výkonu	hod.	4	4
Objem vody v kotli	l	37	45
Hydraulická ztráta kotle	mbar	0,17	0,18
Minimální objem vyrovnávací nádrže	l	500	500
Připojovací napětí	V/Hz	230/50
Ekodesign		ano	ano
Předepsaná minimální teplota vratné vody v provozu je 65 °C. Předepsaná provozní teplota kotle je 80 – 90 °C.

*šířka kotle po demontáži bočních kapot je 555 mm
