ATMOS F71 ESBE
Objednací kód: P0671
 |

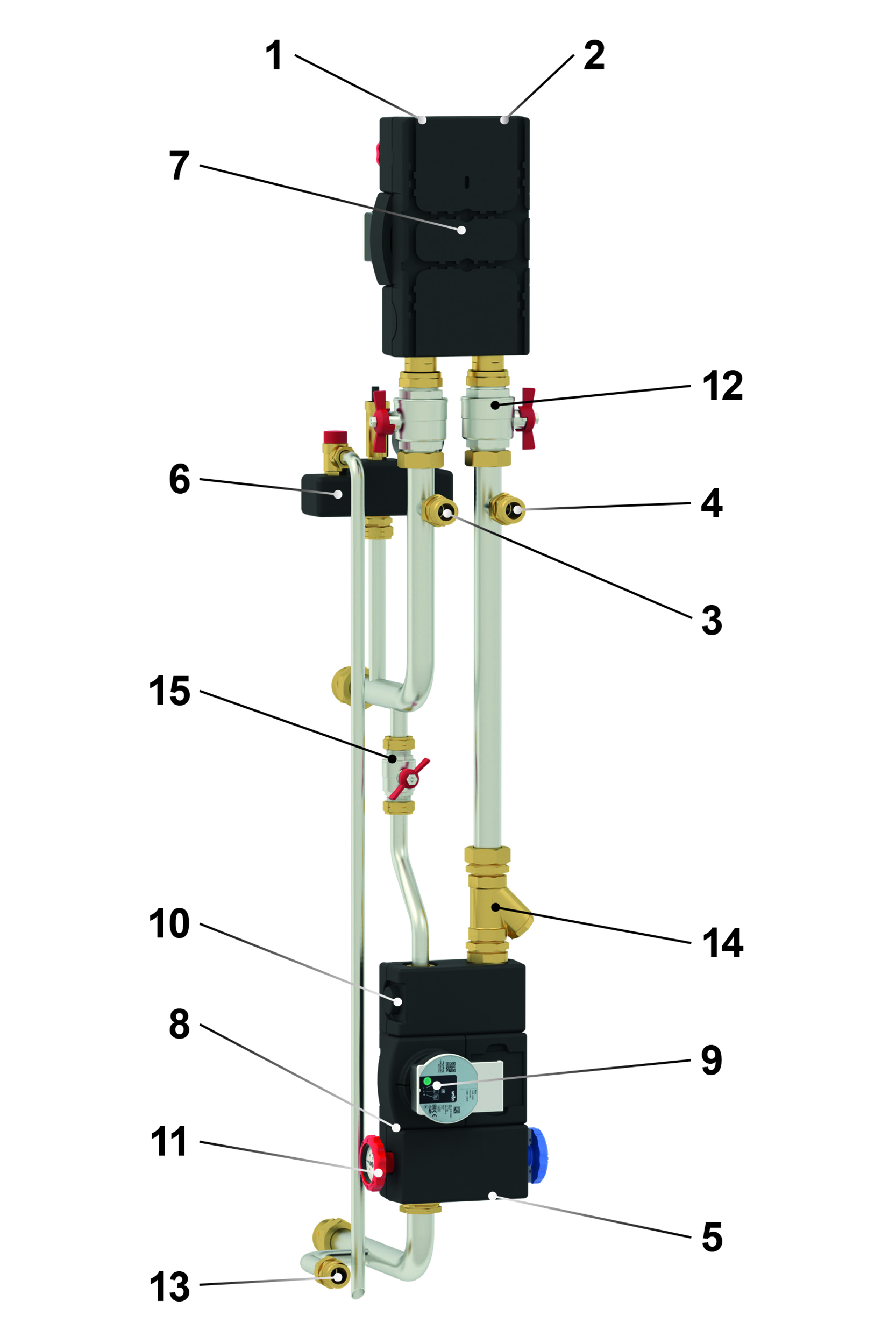

1 – výstup (teplé vody) do topného systému – 1“
|
2 – zpátečka z topného systému – 1“
|
3 – výstup teplé vody z kotle do bojleru pro ohřev teplé užitkové vody (TUV) – 1“
(při zapojení bez bojleru TUV nutno zaslepit)
|
4 – vstup zpátečky z výměníku bojleru pro ohřev teplé užitkové vody (TUV) – 1“
(při zapojení bez bojleru TUV nutno zaslepit)
|
5 – volný vstup umožňující vytvoření ochozu čerpadla a termoregulačního ventilu v kotlovém okruhu
(standardně zaslepeno)
|
6 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr)
|
7 – čerpadlová skupina ESBE GRA311 s ručně ovládaným trojcestným ventilem pro jeden topný okruh – 1“ ↑↓ 1“
|
8 – čerpadlová skupina ESBE GFA321 s termoregulační ventilem (70 °C)
|
9 – čerpadlo v kotlovém okruhu (součást čerpadlové skupiny ESBE GFA321)
|
10 – termoregulační trojcestný ventil (70 °C) (součást čerpadlové skupiny ESBE GFA321)
|
11 – kulový ventil s teploměrem (součást čerpadlové skupiny ESBE GFA321)
|
12 – kulové ventily (6/4“) pro snadné servisování armatur
|
13 – výstup pro expanzní nádobu (1“) nebo vstup pro vytvoření obchvatu kotlového okruhu pro samotížnou cirkulaci
|
14 – filtr s magnetem
|
15 – regulační kulový ventil kotlového okruhu (1”)
|
| |
Příslušenství v příbalu
|
| – ploché těsnění 6/4” |
4 ks |
| – ploché těsnění 1” |
2 ks |
|
– ploché těsnění 3/4” |
2 ks |
Předepsané nastavení čerpadla v kotlovém okruhu
– na maximum a konstantní výtlačnou výšku
Doporučujeme neměnit
|
– zátka 1” |
3 ks |
| Typ zapojení |
A
výška |
B
hloubka zapojení za kotlem |
ATMOS F71 ESBE
(DC18S, DC22S, DC25S, DC30SX, C15S, C18S, AC16S, AC25S) |
1668 |
290 |
ATMOS F71 ESBE
(DC15GS, DC20GS, DC25GS, DC32GS + PSGS 10 – 32)
|
1745 |
290 |
ATMOS F71 ESBE
(C25ST + PSC 10 – 30)
(C32ST + PSC 10 – 30) |
1913 |
290 |
Prodlužovací sada PSC 10 – 30 pro kotle C25ST a C32ST
Objednací kód: P0657
Pro kotle C25ST, C32ST nutno dokoupit prodlužovací sadu potrubí PSC 10 – 30.
složení sady:
- 1 x propojovací trubka Ø 22 x 240 x 1,5 mm
- 1 x propojovací trubka Ø 35 x 240 x 1,5 mm
- 1 x trubka pojistného ventilu Ø 22 x 1220 x 1,5 mm
- 2 x ploché těsnění 3/4“ – 3 mm
- 3 x ploché těsnění 1“ – 3 mm
- 3 x ploché těsnění 6/4“ – 3 mm
Výška zapojení na instalovaném kotli je 1635 mm (C25ST, C32ST – 1880 mm).
-
-

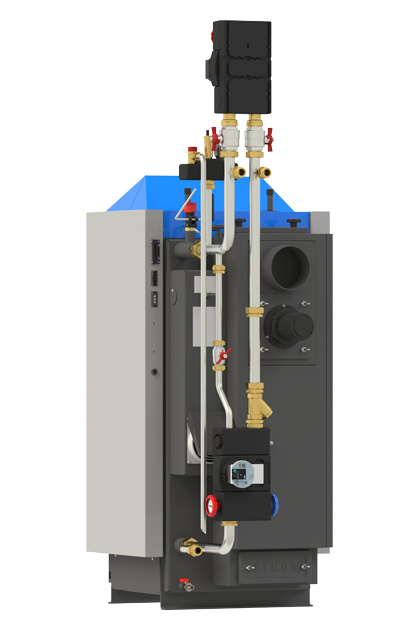

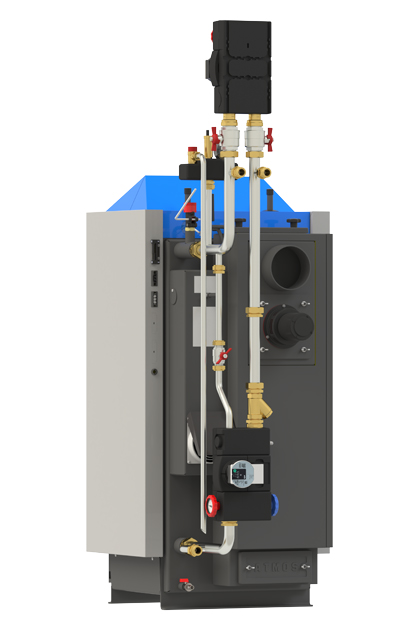

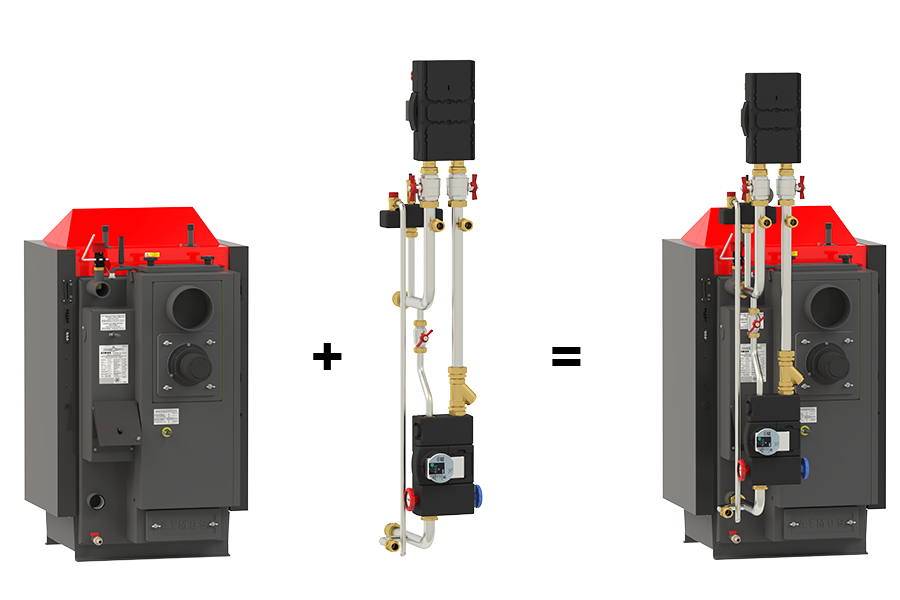

C25ST se zapojením F71 ESBE a PSC 10 – 30
-
-

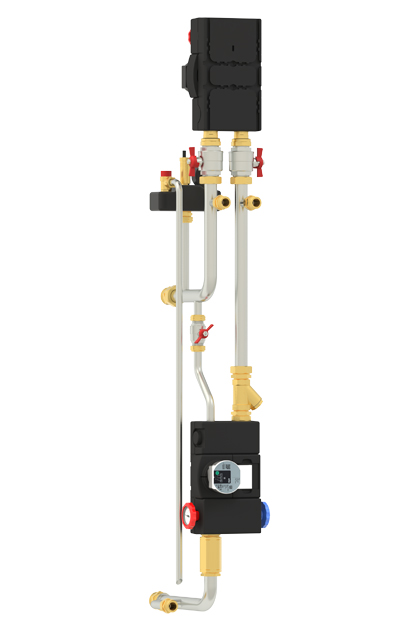

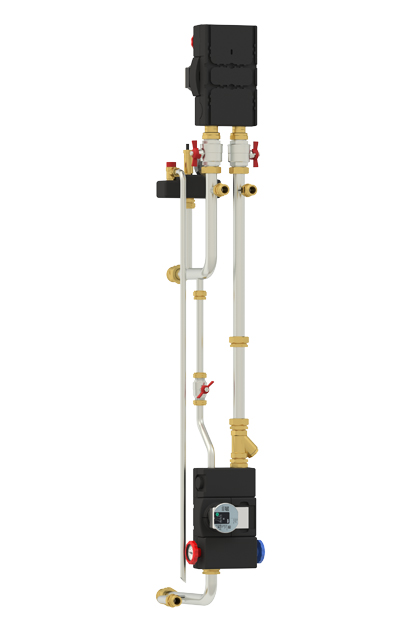

Zapojení F71 ESBE + PSC 10 – 30
Prodlužovací sada PSGS 10 – 32 pro kotle DC15GS, DC20GS, DC25GS, DC32GS
Objednací kód: P0658
Pro kotle DC15GS, DC20GS, DC25GS, DC32GS nutno dokoupit prodlužovací sadu potrubí PSGS 10 – 32.
složení sady:
- 1 x prodlužovací trubka
- 2 x ploché těsnění 6/4“ – 3 mm
-
-

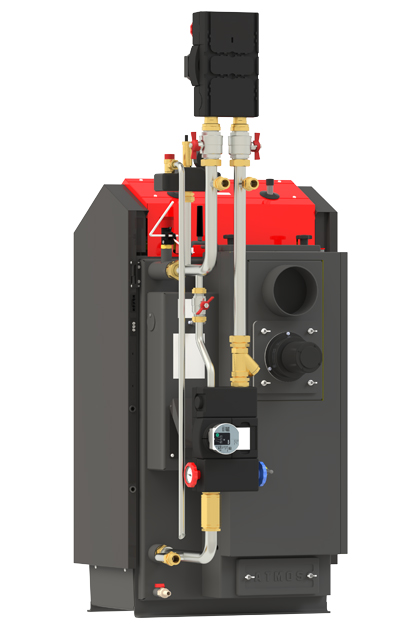

DCxxGS se zapojením F71 ESBE a PSGS 10 – 32
-
-

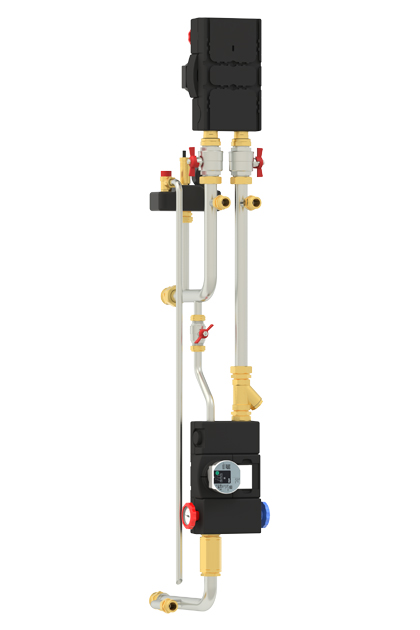

Zapojení F71 ESBE + PSGS 10 – 32

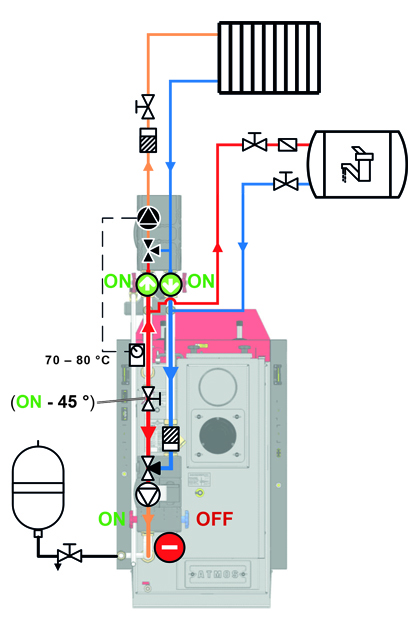

Ukázka zapojení bez akumulační nádrže
(jeden topný okruh + ohřev teplé užitkové vody)
– výrobní provedení
– čerpadlová skupina ESBE GRA311 s ručně ovládaným trojcestným ventilem – kód: P0533
Při tomto zapojení je bojler pro ohřev TUV nabíjen přímo čerpadlem v kotlovém okruhu (nepotřebujeme další čerpadlo) během provozu kotle. Teplota vody v bojleru odpovídá provozní teplotě kotle.
