ATMOS F31 Laddomat AKU / ATMOS F32 Laddomat AKU

– základ zapojení pro akumulační nádrže a kotle

Výhody zapojení ATMOS pro akumulační nádrže

• rychlost montáže = hotové zapojení
• variabilita instalace = pravé nebo levé provedení
• snadná montáž = spoje bez pakování na plochá těsnění
• univerzálnost zapojení = možnost zapojení s jednou, dvěma nebo třemi (čtyřmi) akumulačními nádržemi
• univerzální technické řešení = sériové zapojení nádrží, ideální pro kotle s ručním i automatickým přikládáním
• možnost variabilního umístění pojišťovací sestavy (u kotle nebo u nádrže)
• možnost použití i pro akumulační nádrže jiných výrobců s vlastním dopojením

Objednací kód: P0631 / P0632

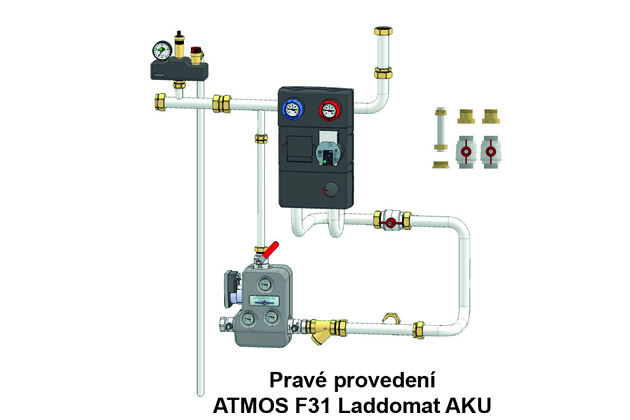

	1 – výstup (teplé vody) do topného systému
	2 – zpátečka z topného systému
	3 – kulové ventily s teploměry
	4 – výstup teplé vody z kotle do akumulační nádrže
	5 – čerpadlová skupina ESBE GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh
	6 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr)
	7 – Laddomat X22 pro kotlový okruh (provedení pro F31/F32) (se speciálními kulovými ventily)
	8 – čerpadlo v kotlovém okruhu (součást Laddomatu X22)
	9 – termometry (součást Laddomatu X22)
	10 – šroubení s kulovým ventilem – vnější závit 1“ zkrat kotlového okruhu (součást Laddomatu X22)
	11 – šroubení s kulovým ventilem – vnitřní závit 5/4“ zpátečka do kotle (součást Laddomatu X22)
	12 – filtr s magnetem
	13 – T-kus s výstupem do akumulační nádrže
	14 – regulační ventil pro hydraulické vyvážení (45 °)
	15 – pološroubení 5/4“x6/4“ pro napakování na akumulační nádrž
	16 – kulový ventil 6/4“ na akumulační nádrž
	17 – prodlužovací trubka Ø 22×144 mm pro kotle s větší roztečí vývodů a základ zapojení F32
	18 – prodlužovací trubka Ø 35×144 mm pro úpravu roztečí vývodů dle typu kotle
	19 – redukce 6/4“x5/4“ pro přechod na potrubí Cu 35×1,5 u pojišťovací sestavy
	20 -propojovací oblouk (pro F31 – obj. kód: S1643 / pro F32 – obj. kód: S1677)
	21 – propojovací trubka čerpadlové skupiny (pro F31 – obj. kód: S1642 / pro F32 – obj. kód: S1676)
	22 – rozbočovací potrubí (pro F31 – obj. kód: S1646 / pro F32 – obj. kód: S1678)
	Příslušenství v příbalu
	– ploché těsnění 1” – 3 mm	4 ks
	– ploché těsnění 6/4” – 3 mm	15 ks
	– ploché těsnění 2” – 3 mm	2 ks
	– teploměry k Laddomatu 22	3 ks
	– kulový ventil 6/4“	2 ks
	– prodlužovací trubka Ø 22×144	1 ks
Předepsané nastavení čerpadla v kotlovém okruhu – na maximum a konstantní výtlačnou výšku Doporučujeme neměnit	– redukce 6/4“x5/4“	2 ks
	– matice pološroubení 6/4“	2 ks
	– dřík pološroubení 5/4“	2 ks

Složení základu zapojení: hlavní nerezové potrubí 35 x 1,5 mm, Laddomat X22 s kulovými ventily v kotlovém okruhu, čerpadlová skupina ESBE GRA211 bez servopohonu pro systémový okruh, pojišťovací sestava KSG (odvzdušňovací a pojišťovací ventil 2,5 bar – 1“, manometr), kulové ventily 6/4“, filtr s magnetem, speciální mosazné vsuvky a pološroubení s plochým těsněním pro zapojení akumulační nádrže, prodlužovací trubky Ø 35 x 144 mm a Ø 22 x 144 mm.

Zapojení s F32 (levé provedení) je pro kotle DC40GS, … možné použít jen s omezením! Propojovací potrubí koliduje s rovným napojením na komín (rovným kouřovodem). Zapojení s F32 je tedy možné použít jen tehdy pokud použijeme kouřovod s kolenem směřujícím vzhůru, tak abychom mohli kouřovod obejít výstupním potrubím z kotle.

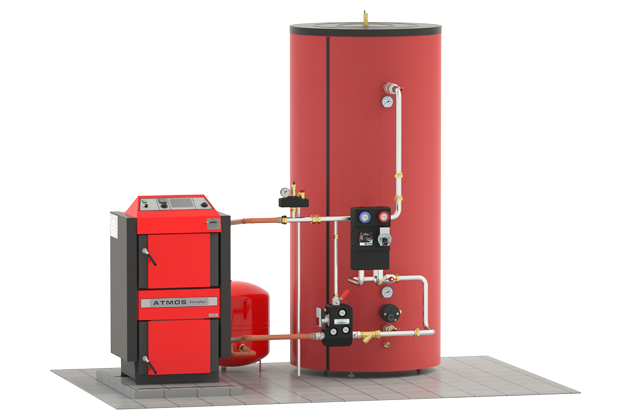

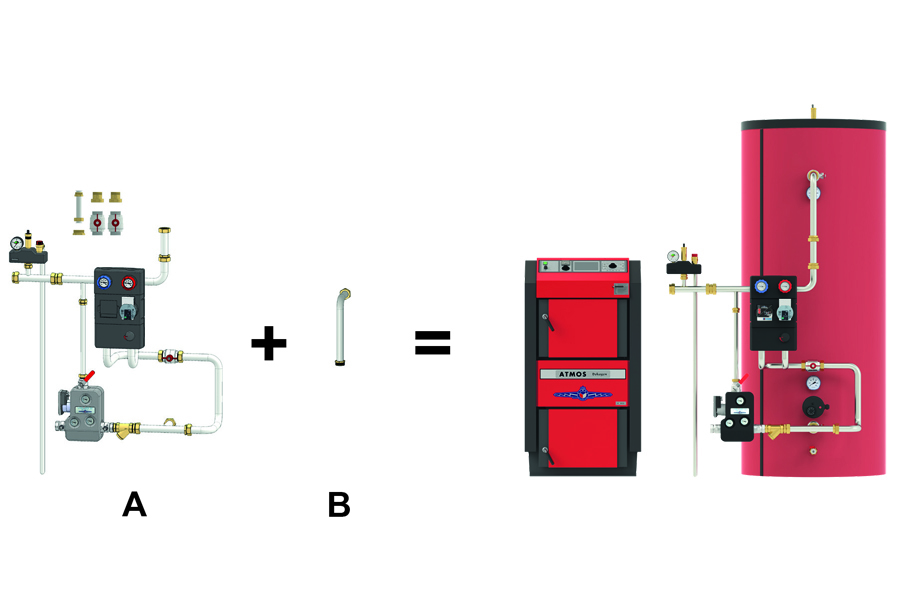

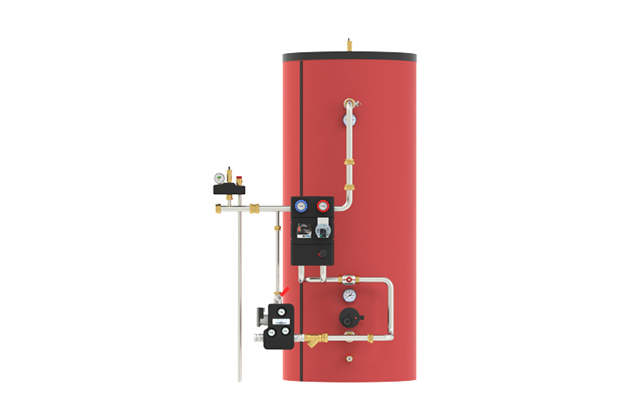

Zapojení s jednou akumulační nádrží

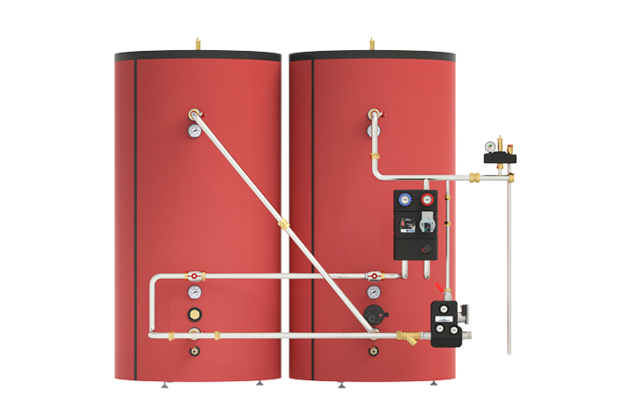

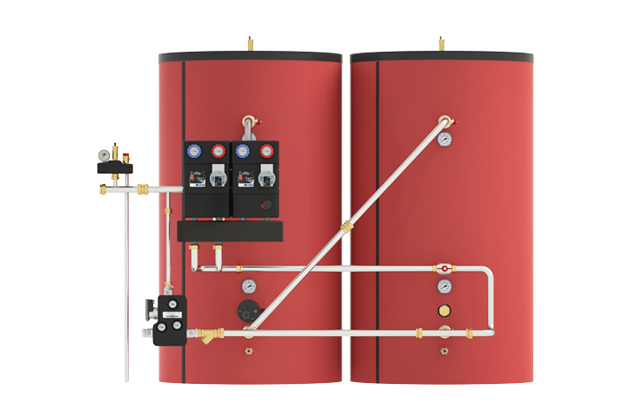

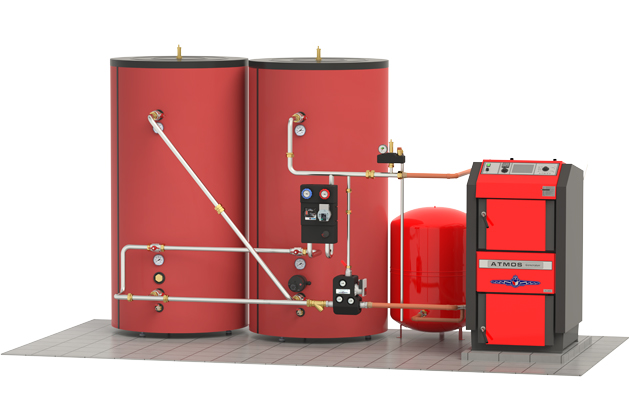

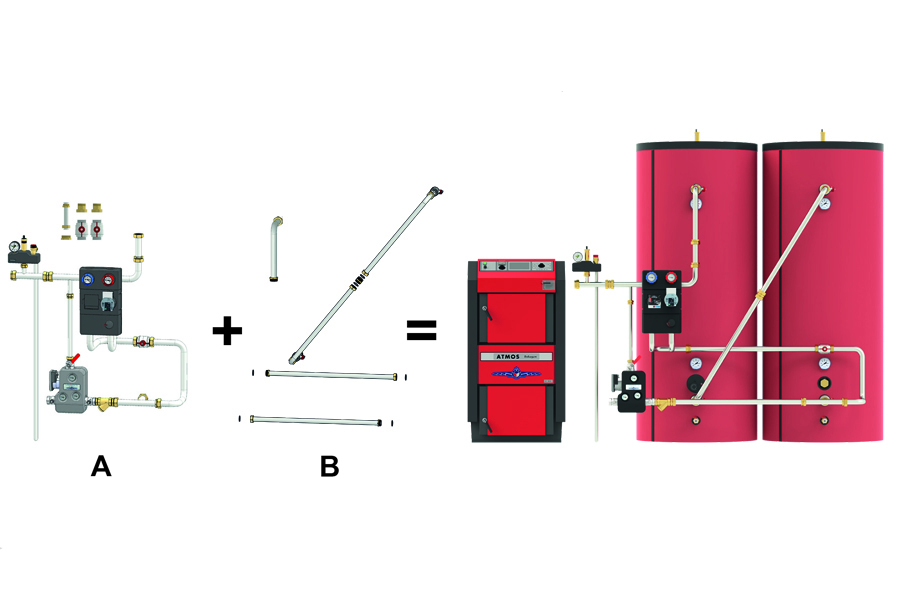

Zapojení se dvěma akumulačními nádržemi

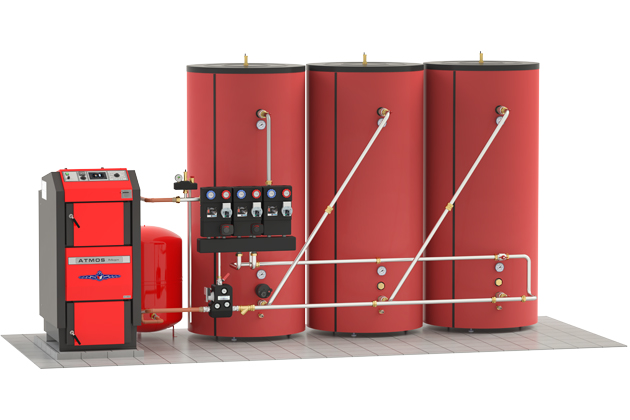

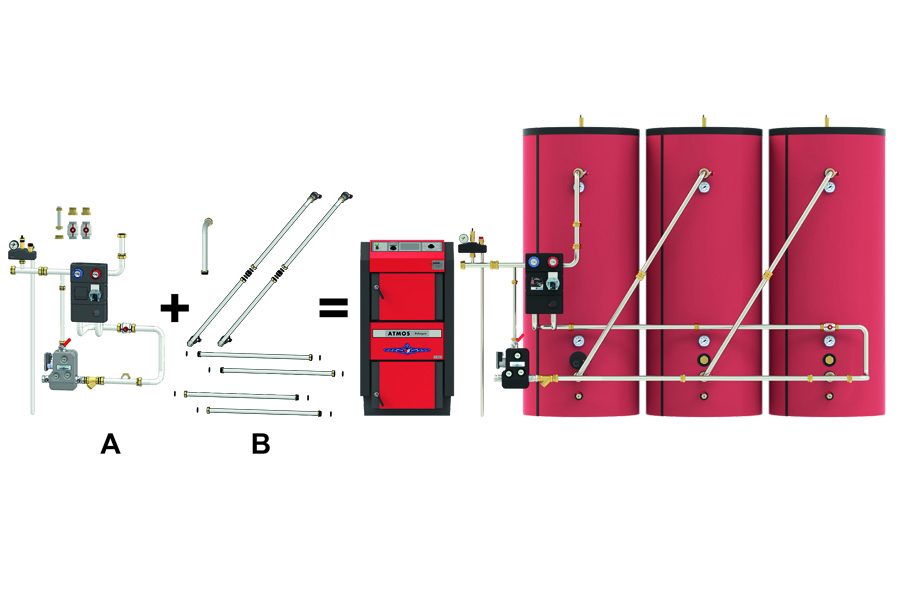

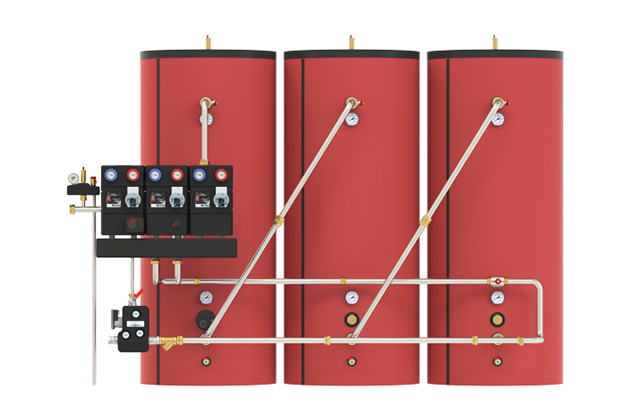

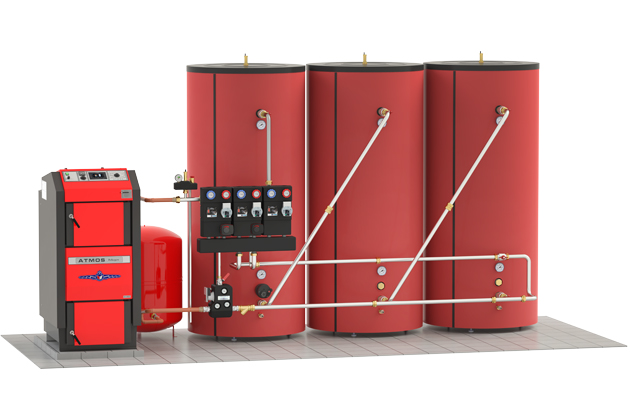

Zapojení se třemi akumulačními nádržemi

Akumulační nádrž AN600 typ DZ nelze použít pro kotle DC40GS, DC40GD, C25ST, C32ST, C40S, D15PX, D20PX, D25PX z důvodu nízko položených vrchních vývodů z akumulační nádrže. Akumulační nádrž AN600 typ DZ se zapojením s F32 je možné použít u kotlů DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD, D10PX jen v případě použití kouřovodu s kolenem směřujícím vzhůru tak, abychom mohli kouřovod obejít výstupním potrubím z kotle).

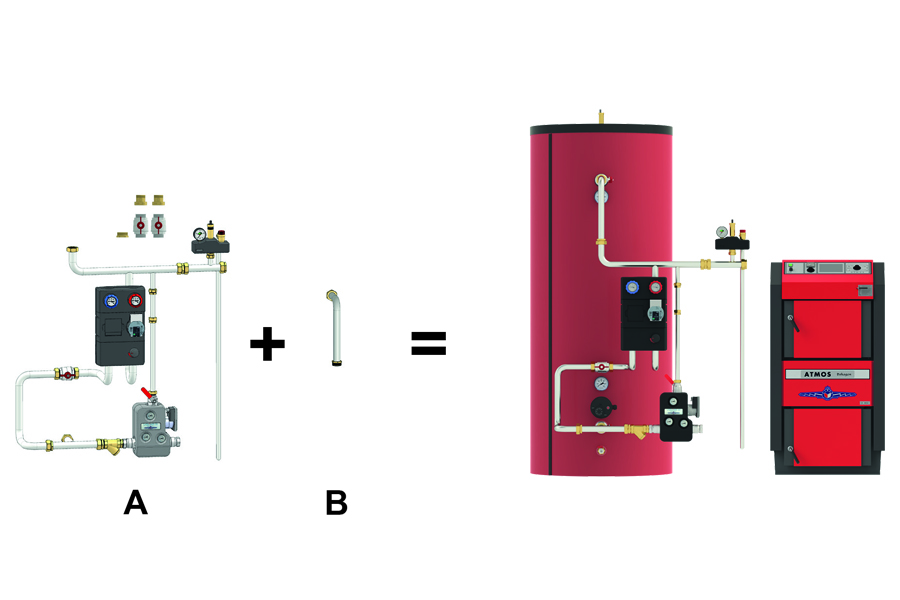

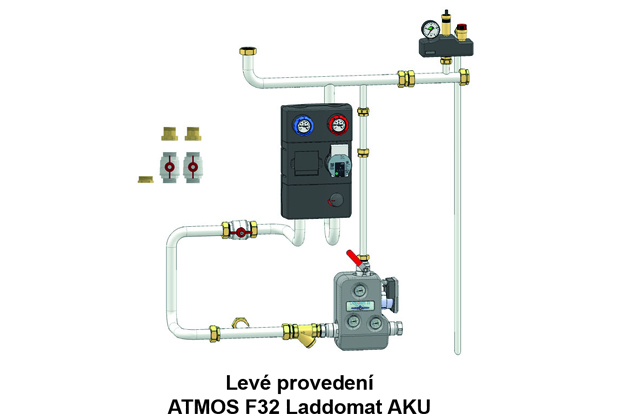

ATMOS F32 Laddomat AKU

– levé zapojení s jednou akumulační nádrží

Při instalaci jedné akumulační nádrže se základem zapojení ATMOS F32 Laddomat AKU musíme dle typu zvolené akumulační nádrže použít propojovací sadu potrubí (koleno) mezi zapojením a vrchním horizontálním vývodem z akumulační nádrže.

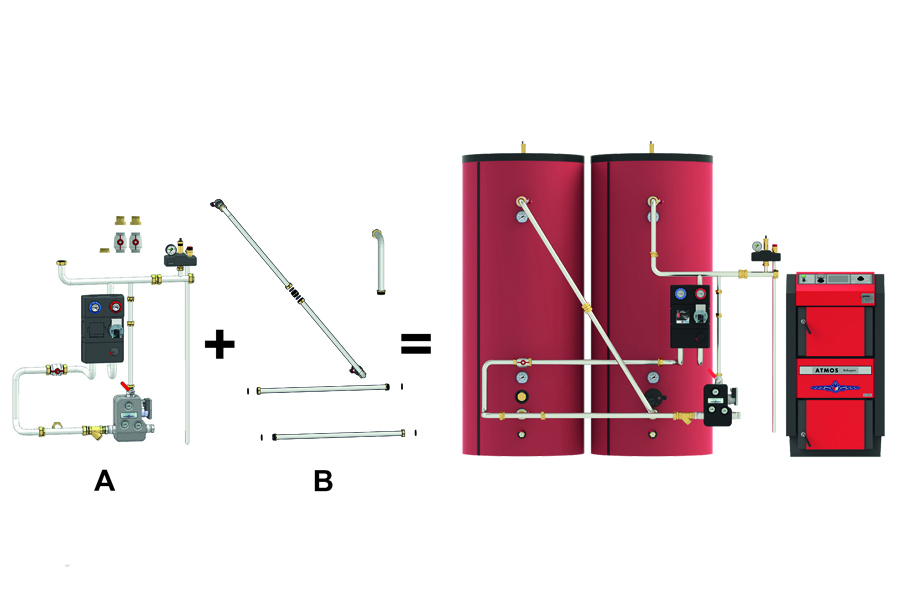

ATMOS F32 Laddomat AKU

– levé zapojení se dvěma akumulačními nádržemi

Při instalaci dvou akumulačních nádrží se základem zapojení ATMOS F32 Laddomat AKU musíme dle typu zvolené akumulační nádrže použít propojovací sadu potrubí (koleno + propojovací potrubí) mezi zapojením a vrchním horizontálním vývodem z akumulační nádrže a mezi první a druhou akumulační nádrží.

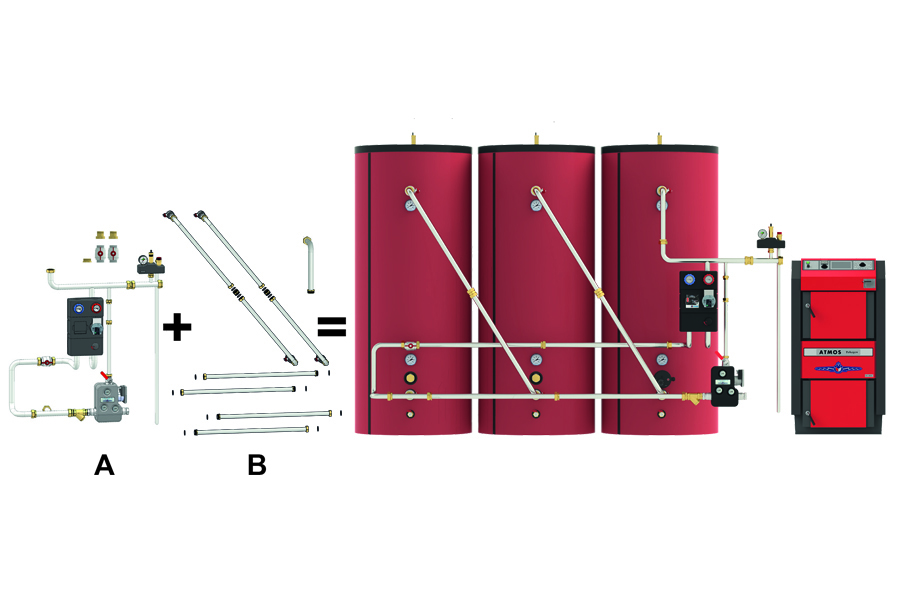

ATMOS F32 Laddomat AKU

– levé zapojení se třemi akumulačními nádržemi

Při instalaci tří akumulačních nádrží se základem zapojení ATMOS F32 Laddomat AKU musíme dle typu zvolené akumulační nádrže použít propojovací sadu potrubí (koleno + propojovací potrubí) mezi zapojením a vrchním horizontálním vývodem z akumulační nádrže a mezi první, druhou a třetí akumulační nádrží.

Příslušenství pro rozšíření základních zapojení

Čerpadlová skupina ATMOS ESBE GRA211 Řízená – servopohon 120 s Rozteč 125 mm – 1“ ↑↓ 6/4“ Ideální pro radiátory/podlahovku (objednací kód: P0514)	Čerpadlová skupina ATMOS ESBE GFA211 Termostatická 20 – 55 °C Rozteč 125 mm – 1“ ↑↓ 6/4“ Ideální pro podlahovku (objednací kód: P0513)	Čerpadlová skupina ATMOS ESBE GDA211 Přímá Rozteč 125 mm – 1“ ↑↓ 6/4“ Ideální pro ohřev TUV (objednací kód: P0512)
Rozdělovač pro tři čerpadlové skupiny (tříokruhový) ATMOS ESBE GMA431 Rozteč 125 mm – 6/4“ ↑↓ 6/4“ (objednací kód: P0516)

Čerpadlová skupina ATMOS ESBE GRA211 Směšovací Rozteč 125 mm – 1“ ↑↓ 6/4“ Ideální pro radiátory (objednací kód: P0538)	Čerpadlová skupina ATMOS ESBE GDA211 Přímá Rozteč 125 mm – 1“ ↑↓ 6/4“ Ideální pro ohřev TUV (objednací kód: P0512)
Rozdělovač pro dvě čerpadlové skupiny (dvouokruhový) ATMOS ESBE GMA421 Rozteč 125 mm – 6/4“ ↑↓ 6/4“ (objednací kód: P0515)

Servopohon ESBE ARA 661 230 V – 120 s – 6 Nm (objednací kód: P0415)
