Textilní zásobníky pelet

Velké textilní zásobníky jsou určeny k uskladnění pelet na topnou sezónu. Lze je umístit do kotelny nebo přilehlých prostor. Další možností je jejich umístění do uzavřených venkovních přístřešků tak, aby nebyly vystaveny slunečnímu záření a povětrnostním vlivům.

Najděte si k instalaci kotle technika ve vašem okolí

Najít technika

Zásobníky ATZ jsou určeny pro pneumatické tankování pelet z cisterny. Pro tento účel jsou vybaveny dvěma přírubami STORZ A110, které je možné umístit do dvou libovolných stran. Textilní zásobník je také vybaven dvěma otvory, kterými je možné silo do určité výšky naplnit ručně z pytlů nebo bigbagu.

Součástí dodávky je univerzální nádoba umístěná ve spodní části sila, která je osazena pneumatickou sondou pro pneumatickou dopravu pelet nebo přírubou umožňující nabírání pelet přímo šnekovým dopravníkem (typ DAxxxx a DRA50) do hořáku A25, A45 nebo A85. V těchto případech doporučujeme použít délku dopravníku minimálně 2.5, 3, 4 a 5 m.

Zásobník je řešen jako ocelová konstrukce zaručující snadnou montáž, do které je zavěšen textilní vak vyrobený z pevného materiálu se speciální vnitřní úpravou pro snížení pronikání vlhkosti do uskladněných pelet. Před instalací zásobníku není zapotřebí zvláštních stavebních úprav, sila vyžadují pouze zpevněnou, optimálně betonovou podlahu.

Zásobníky jsou vyráběny ve třech základních velikostech o maximálním využitelném objemu 5.5, 6.5 a 7.9 m³. Typ zásobníku, respektive četnost jeho doplňování v topné sezóně lze zjednodušeně stanovit podle základního pravidla: 1 kW potřebného výkonu zdroje tepla = 0,5 m³ (325 kg) pelet/rok.

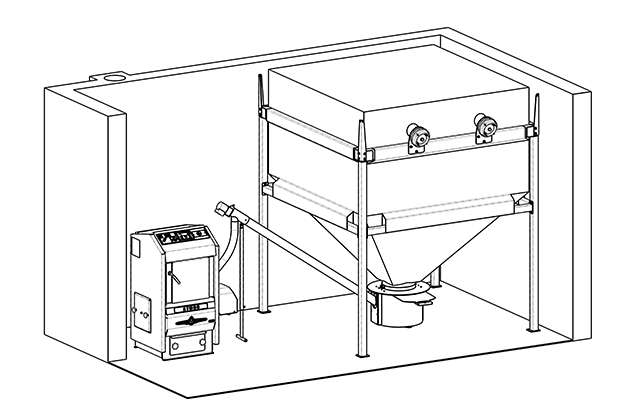

: Zapojení kotle a textilního sila s přímým dopravníkem

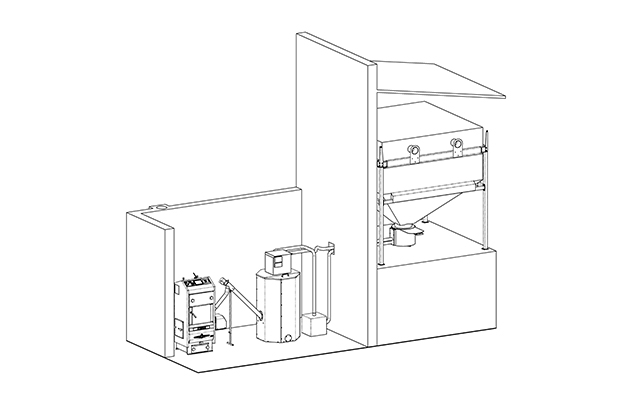

: Zapojení kotle a sila s pneumatickým dopravníkem pelet

Technické informace

s příslušenstvím (univerzální nádoba (H0510), 2x STORZ A110, kotvení atd.)

sada	kód	využitelný objem (m³)	(t) pelet	rozměry stran (mm)	výška (mm)
ATZ 5	H0505	4,4 – 5,5	2,9 – 3,6	1960 x 1960	2 320
ATZ 6	H0506	5,3 – 6,5	3,5 – 4,2	1960 x 2360	2 320
ATZ 7	H0507	6,3 – 7,9	4,1 – 5,1	2360 x 2360	2 320

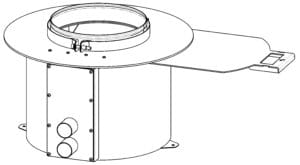

Univerzální nádoba pro textilní zásobníky ATZ

Univerzální nádoba pro textilní zásobníky ATZ je vybavena pneumatickou nasávací sondou a výměnnou redukcí umožňující přímé nabírání pelet šnekovým dopravníkem z textilního sila. Její součástí je uzavírací mechanismus a čistící otvor.
POZOR: Univerzální nádoba je součástí každé dodávky textilního zásobníku ATZ.

Ke stažení

Návod – instalace textilního zásobníku

Postup plnění textilního zásobníku
