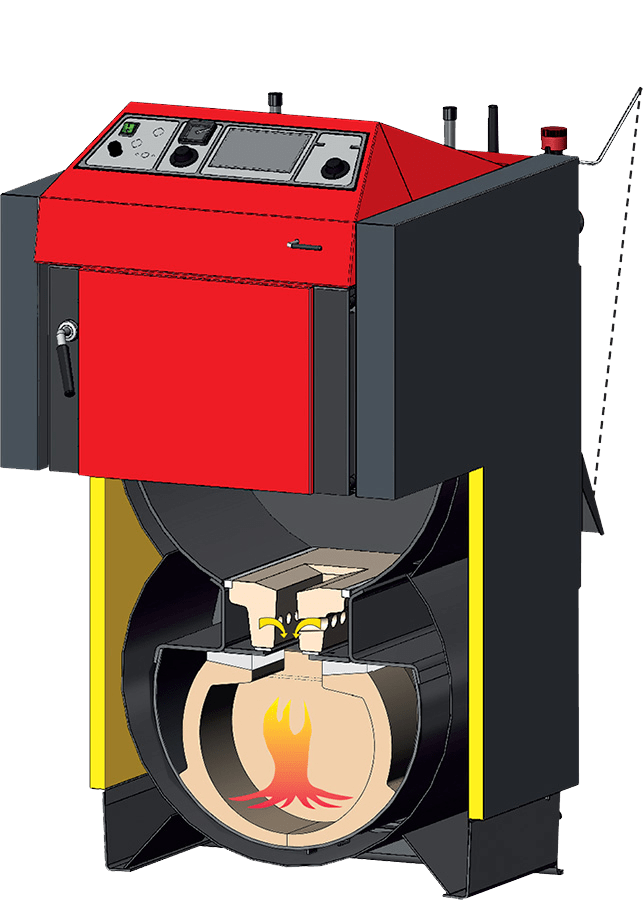

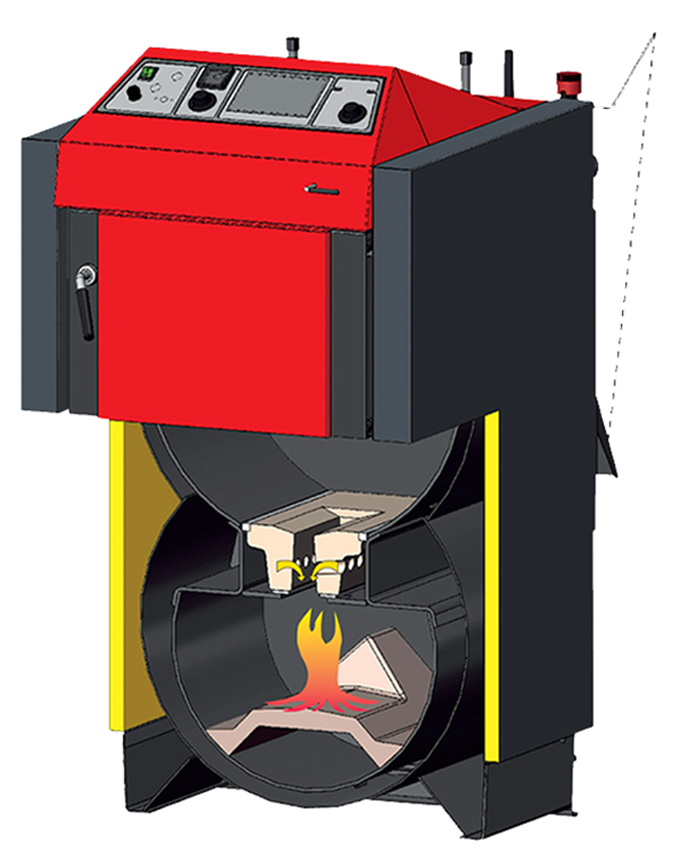

Najlepiej sprzedające się kotły Drewnogaz charakteryzują się dużą przestrzenią załadunkową. Powietrzem pierwotnym dostarczanym w górnej części paleniska górnego. Dyszą zgazowującą z otworami do podawania mocno podgrzanego powietrza wtórnego, przez które płomienie przedostają się z paleniska górnego do dolnej komory spalania. Tylnym kanałem spalinowym z wymiennikiem zapewniającym dobrą efektywność kotła oraz wentylatorem odprowadzającym spaliny do komina. Korpus kotła ATMOS Drewnogaz został wykonany jako konstrukcja spawana z wysokiej jakości blach stalowych o grubości od 8 do 3 mm.

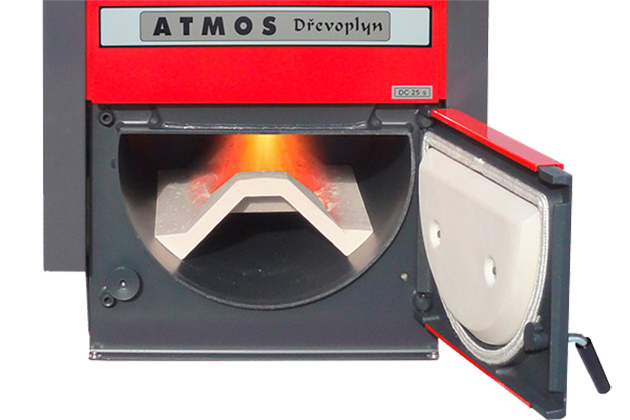

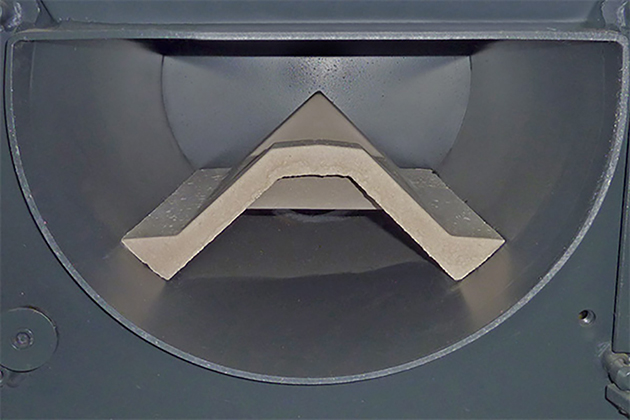

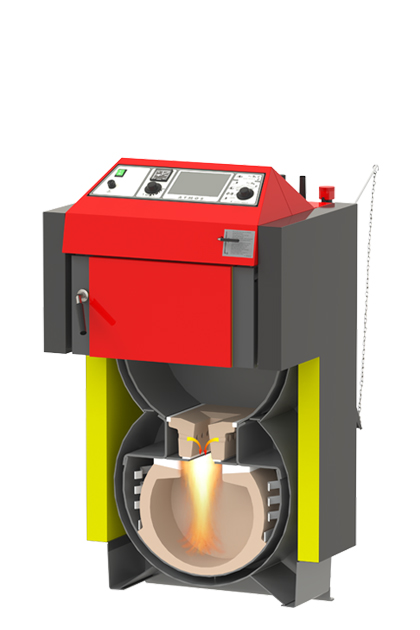

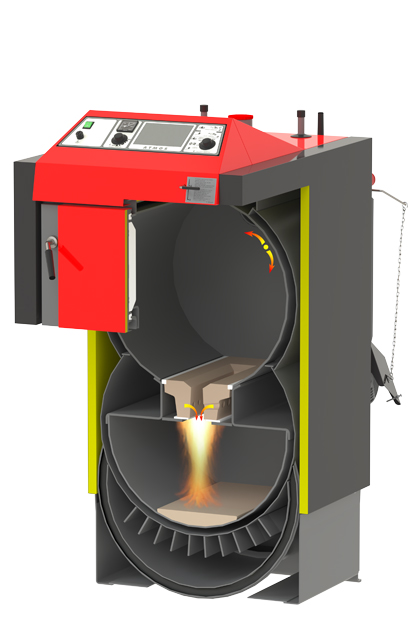

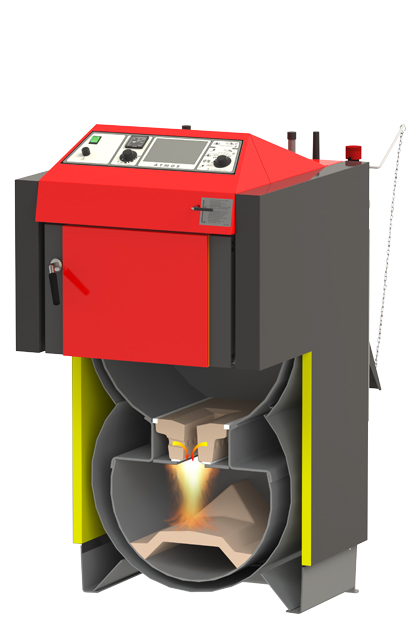

Zgazowanie paliwa (spalanie odwrotne), a następnie spalanie gazu drzewnego przy temperaturze 900 – 1200 °C w ceramicznej komorze spalania gwarantuje wysokiej jakości spalanie drewna z wysoką wydajnością i minimalną ilością szkodliwych wyziewów.
Dopływ powietrza i proces spalania regulowany przez wentylator wyciągowy, wraz z prostą lub elektroniczną regulacją według życzenia klienta, umożliwia szybkie nagrzanie kotła i dobre spalanie już od rozpału.
- Automatyczne rozpalania drewna
- Dane techniczne
- Kotły dużej mocy
-
Kotły zgazujące na drewno – Dřevoplyn
-
Sprawność kotła według typu 86,3 - 92 %
Zalety kotłów gazujących na drewno ATMOS
- Możliwość spalania dużych kawałków drewna
- Duży zasobnik na opał – długi czas spalania
- Wysoka wydajność od 87 do 92 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie ogrzewane do wysokiej temperatury
- Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 4, 5, EKODESIGN 2015/1189
- Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu
- Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
- Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
- Małe wymiary i niska masa
- Wybór drzwi lewych / prawych
- Wysoka jakość
Instalacja
Podczas montażu zalecamy stosowanie oryginalnych, gotowych przyłączy firmy ATMOS np. F71 ESBE, F1 – F4, F12 Laddomat, F21 – F22 (tylko obieg kotła) lub F31 i F32 AKU w przypadku połączenia ze zbiornikami akumulacyjnymi. Generalnie za kotłem ATMOS należy stworzyć tzw. obieg kotła zawierający LADDOMAT 22 lub zawór termoregulacyjny (zawór trójdrogowy sterowany serwonapędem w przypadku stosowania regulacji elektronicznej ACD 03/04) aby uzyskać minimalna temperatura wody powrotnej do kotła 65 °C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90°C, a temperaturę wody doprowadzanej do grzejników lub ogrzewania podłogowego ustawiamy na trójdrożnym zaworze mieszającym (np. 30 – 80°C).
Wszystkie kotły dostarczane są w wersji podstawowej z pętlą chłodzącą zabezpieczającą przed przegrzaniem. Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.
Regulacja kotłów
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.
Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.
Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy
Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.
Regulacja ekwitermiczna ACD 03
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
Regulacja ekwitermiczna ACD 04

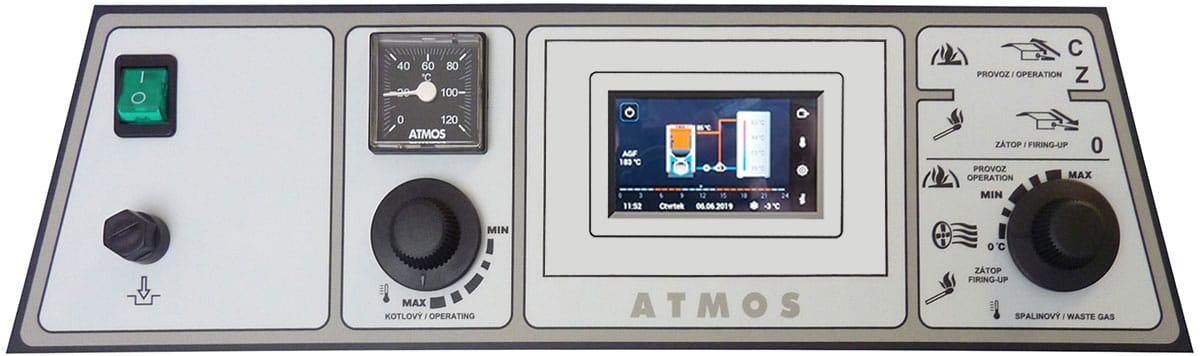

Kotły DC18S, DC25S, DC32S i DC40SX można zamówić fabrycznie ze sterowaniem ATMOS ACD 04 z ekranem dotykowym.
Kotły są fabrycznie wyposażone we wszystkie czujniki niezbędne do podłączenia kotła do instalacji grzewczej, w tym czujnik temperatury spalin (AGF).
Automatyczne rozpalania drewna
Automatyczny rozpalanie drewna służy do planowego zalania kotła, np. przed powrotem do domu po południu lub przed przybyciem do domku. Zapłon paliwa następuje bardzo szybko (ok. 5 minut) i pozwala operatorowi na dotarcie „w ogień”. Zapłon paliwa można ustawić i zaplanować w regulacji ATMOS AC32 według czasu (48h), według zapotrzebowania instalacji grzewczej lub według temperatury panującej w zasobniku. Automatyczny rozpał drewna przeznaczony jest do kotłów DC32S i DC40SX.
Elektroniczna regulacja ATMOS AC32 pozwala za pomocą pokrętła ustawić czas opóźnienia lub temperaturę zasobnika, przy której nastąpi automatyczny rozpalenie drewna (AIW). Jeżeli w komorze załadowczej kotła zatankowaliśmy już paliwo, a w komorze rozpalania wsypaliśmy pellet, możemy przystąpić do planowania samego ogrzewania. Zalanie można przeprowadzić natychmiastowo, po upływie określonego czasu, po opróżnieniu zasobnika lub po sygnale z urządzenia zdalnego (termostat pokojowy, GSM, WiFi itp.).
Dane techniczne

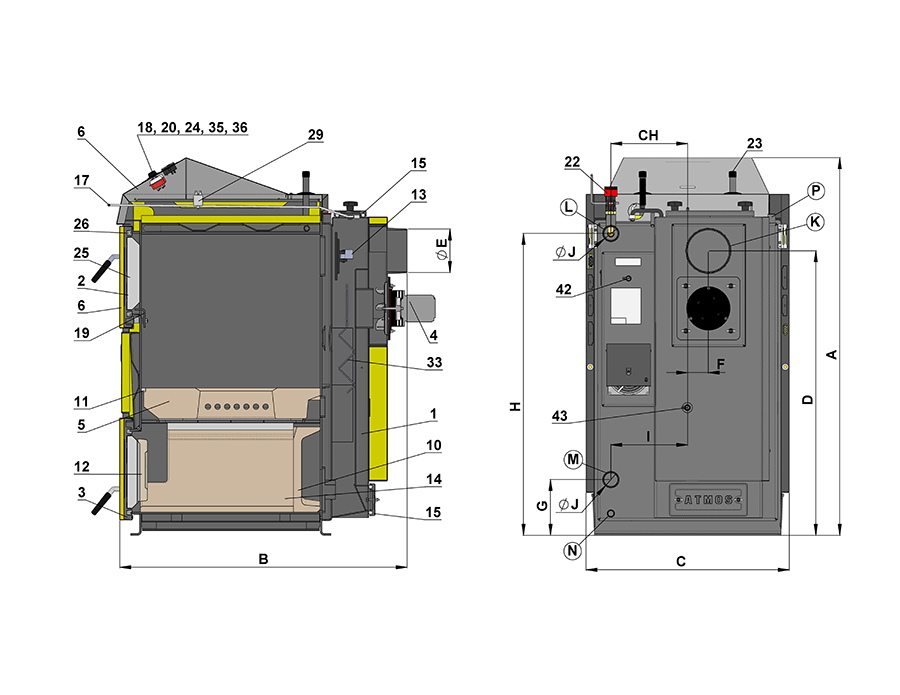

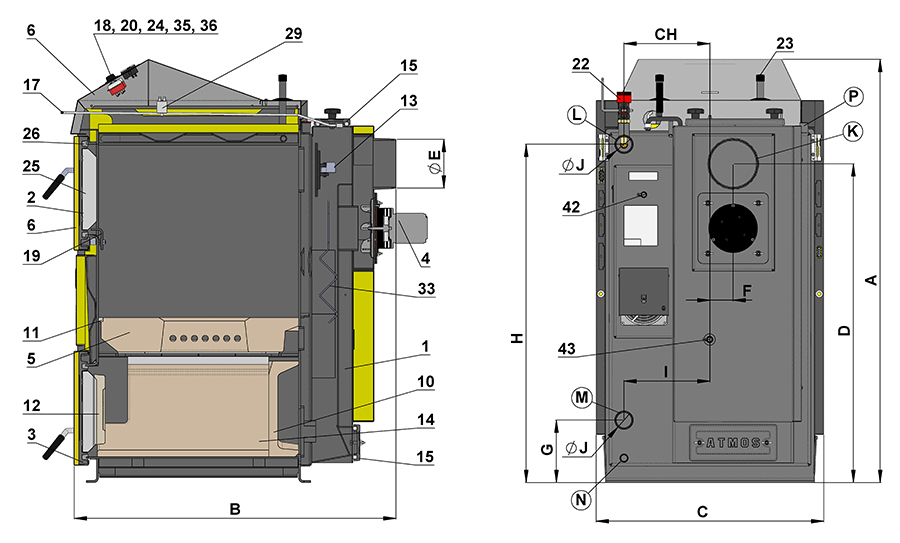

Legenda do rysunku kotła | |||
---|---|---|---|
1. | Korpus kotła | 23. | Spirala chłodząca przed przegrzaniem |
2. | Drzwiczki komory załadowczej – górne | 24. | Termostat regulacyjny (kotłowy) |
3. | Drzwiczki popielnika – dolne | 25. | Wypełnienie drzwiczek – Sibral |
4. | Wentylator – wyciągowy (S) | 26. | Uszczelnienie drzwiczek – sznur 18 x 18 |
5. | Żaroodporna kształtka – dysza | 27. | Żaroodporna kształtka – dach |
6. | Panel sterowania | 29. | Kondensator wentylatora |
7. | Termostat bezpieczeństwa | 33. | Hamulec do kanału dymu (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
8. | Zawór regulacyjny | 35. | Termostat spalinowy |
10. | Żaroodporna kształtka – przestrzeń kulista L+ P (DC18S) | 36. | Termostat bezpieczeństwa (Uwaga – po przegrzaniu należy go wcisnąć) |
11. | Uszczelnienie dyszy | 37. | Hamulec – pod dachem (DC30SX, DC40SX, DC50S) |
12. | Żaroodporna kształtka – półksiężyc | 39. | Hamulec spalinowy wzdłuż przestrzeni kulistej (DC18S) |
13. | Zawór do rozpalania | 42. | Regulacja powietrza pierwotnego |
14. | Żaroodporna kształtka – tylna część | 43. | Regulacja powietrza wtórnego |
15. | Wieko do czyszczenia | ||
17. | Cięgno zaworu do rozpalania | K | – króciec kanału dymowego |
18. | Termometr | L | – wyjście wody z kotła |
19. | Osłona paleniska | M | – wejście wody do kotła |
20. | Wyłącznik z kontrolką | N | – króciec na kurek wlewu |
22. | Regulator ciągu – Honeywell FR 124 | P | – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
Wymiary (mm) | |||||||
---|---|---|---|---|---|---|---|
DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | |
A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 |
B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 |
C | 675* | 675* | 675* | 675* | 678 | 678 | 678 |
D | 874 | 874 | 874 | 874 | 950 | 950 | 950 |
E | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
F | 65 | 65 | 65 | 65 | 69 | 69 | 69 |
G | 208 | 208 | 208 | 208 | 185 | 185 | 185 |
H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 |
CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
I | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ |
* szerokość kotła po usuwanie pokrywy bocznej wynosi 555 mm
Dane techniczne | Typ kotła | |||||||
DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | ||
---|---|---|---|---|---|---|---|---|
Moc cieplna kotła | kW | 20 | 22 | 27 | 30 | 35 | 40 | 49,9 |
Zużycie ciepła kotła | kW | 22,2 | 24,5 | 30,0 | 33,4 | 39,4 | 45,0 | 56,9 |
Powierzchnia grzewcza | m2 | 1,8 | 2,1 | 2,3 | 2,3 | 2,9 | 2,9 | 3,8 |
Pojemność zasobnika na paliwo | dm3 (l) | 60 | 95 | 95 | 95 | 135 | 135 | 180 |

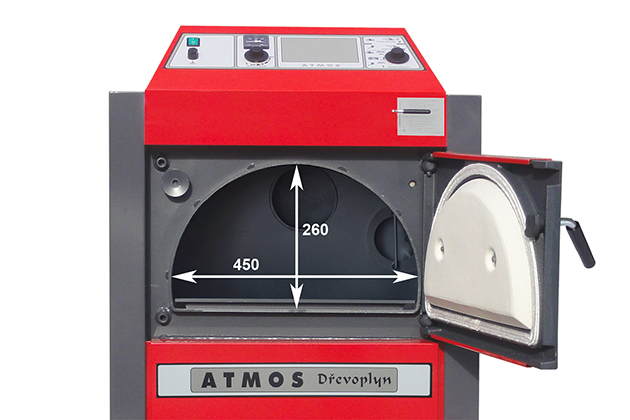

Rozmiar otworu do napełniania | mm | 450 x 260 |
450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Wymagany ciąg komina | Pa/mbar | 18 / 0,18 | 23 / 023 | 23 / 0,23 | 24 / 0,24 | 24 / 0,24 | 24 / 0,24 | 25 / 0,25 |
Maks. ciśnienie robocze wody | kPa/bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
Masa kotła | kg | 269 | 324 | 326 | 332 | 366 | 368 | 433 |
Średnica króćca spalinowego | mm | 150 / 152 |
150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
Stopień ochrony części elektrycznej | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Zużycie energii (pomocnicze) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Zużycie energii w trybie czuwania | W | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Tryb zapłonu | ręczny | |||||||
Sprawność kotła | % | 90,1 | 89,9 | 89,9 | 89,9 | 88,9 | 88,9 | 87,7 |
Klasa kotła | 5 | 5 | 5 | 5 | 5 | 5 | 4 | |
Kategoria kotła | 1 | |||||||
Tryb pracy | bezkondensacyjny | |||||||
Klasa efektywności energetycznej | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
Temperatura spalin przy mocy znamionowej według EN303-5 | °C | 157 | 177 | 177 | 177 | 185 | 185 | 204 |
Temperatura spalin / ciąg do obliczenia drogi spalin (komin) |
°C / Pa | 177 / 18 | 187 / 23 | 187 / 23 | 187 / 24 | 195 / 24 | 195 / 25 | 214 / 25 |
Przepływ masowy spalin przy mocy znamionowej | kg/s | 0,012 | 0,014 | 0,015 | 0,017 | 0,020 | 0,022 | 0,025 |
Wymagane paliwo | Suche drewno (kłody) o kaloryczności 15 – 17 MJ/kg-1, średnica 80 – 150 mm, 12 – 20 % wilgotności |
|||||||
Przeciętne zużycie paliwa | kg.g-1 | 5,6 | 6,2 | 7,2 | 7,6 | 9,2 | 10,2 | 13,2 |
Zalecana długość drewna | mm | 330 | 530 | 530 | 530 | 530 | 530 | 730 |
Czas palenia przy nominalnej wydajności | godziny | 2 | 3 | 3 | 2 | 3 | 2 | 3 |
Objętość wody w kotle | l | 45 | 58 | 58 | 58 | 80 | 80 | 89 |
Strata hydrauliczna kotła | mbar | 0,18 | 0,21 | 0,21 | 0,21 | 0,20 | 0,20 | 0,22 |
Minimalna objętość zbiornika buforowego | l | 500 | 500 | 500 | 500 | 500 | 500 | 750 |
Zużycie w sezonie grzewczym | Ø metr przestrzeni | 20 | 22 | 25 | 30 | 35 | 40 | 50 |
Napięcie zasilania | V/Hz | 230 / 50 | ||||||
EKODESIGN | Tak | Tak | Tak | Tak | Tak | Tak | Tak | |
Prawidłowa minimalna temperatura powrotnej wody podczas pracy wynosi 65 °C. Prawidłowa temperatura kotła podczas pracy wynosi 80 – 90 °C. |
Kotły dużej mocy
Kotły zgazowujące drewno nadają się nie tylko do domów rodzinnych, ale także do zakładów produkcyjnych. Kotły o dużej mocy znajdują szerokie zastosowanie w stolarniach, zakładach produkcyjnych, szkołach oraz schroniskach górskich. Wszędzie tam, gdzie istnieje dostęp do drewna jako taniego paliwa. Kotły można ustawiać obok siebie w kaskadzie i eksploatować w zależności od bieżących strat ciepła budynku.
Zaletą kotłów DC100, DC105S i DC150S jest możliwość szybkiej dwustopniowej zmiany mocy, dzięki wyposażeniu kotłów w dwa wentylatory.
