AC16S

AC16S

Kocioł zgazowujący na brykiet z węgla brunatnego, węgla kamiennego i drewna (rozpalanie).

  • Moc kotła 18 kW

  • Wydajność kotła 91,1 %

  • Klasa emisji 5 (Ecodesign)

  • Pojemność zasypu paliwa 45 l

  • Długość polan 250 mm

Zalety kotłów zgazowujących ATMOS na brykiety z węgla brunatnego i węgla kamiennego

  • Duży zasobniki na opał – dług czas spalania
  • Wysoka sprawność – powietrze pierwotne i wtórne jest wstępnie nagrzewane do wysokiej temperatury
  • Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 4 a 5, EKODESIGN 2015/1189

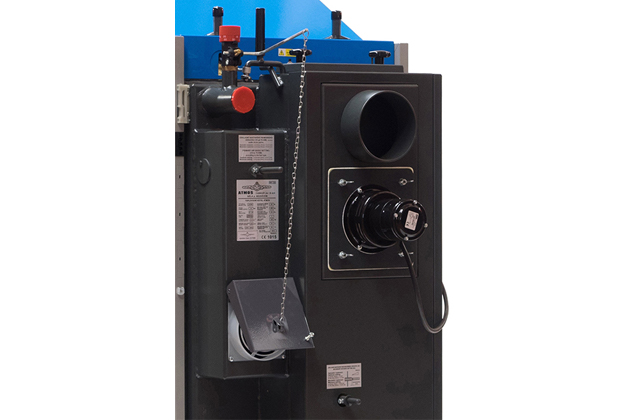

  • Wentylator odciągu – bezpyłowe usuwanie popiołu, kotłownia bez dymu
  • Pętla chłodząca przeciwko przegrzaniu – bez ryzyka uszkodzenia kotła
  • Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
  • Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół
  • Mały wymiary i niska masa
  • Wybór drzwi lewych / prawych
  • Wysoka jakość

Instalacja

Wymaganym sposobem zabezpieczenia jest podłączenie kotła w połączeniu z systemem Laddomat 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku zastosowania sterownika elektronicznego ATMOS ACD 03), co pozwala na stworzenie oddzielnego obiegu kotła i obieg grzewczy (pierwotny i wtórny) zapewniający temperaturę powrotu do kotłów co najmniej 65 °C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90 °C, a na trójdrogowym zaworze mieszającym ustawiamy temperaturę wody dla grzejników lub ogrzewania podłogowego według potrzeb (np. 30 – 80 °C). Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem.

Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.

Regulacja kotłów

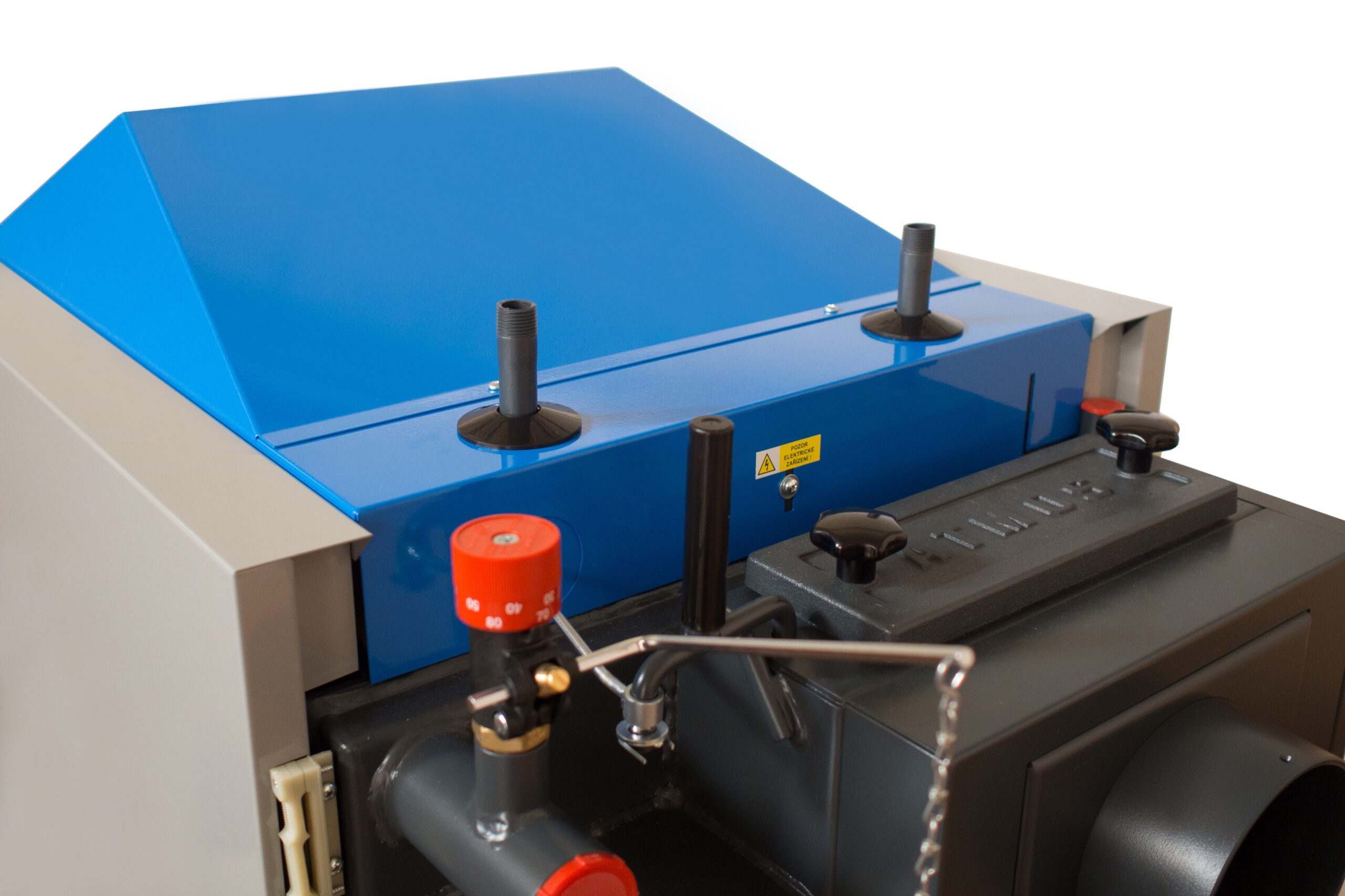

Elektromechaniczna – regulację mocy zapewnia klapka sterowana regulatorem ciągu, typ FR 124, który automatycznie według nastawionej temperatury wyjściowej wody (80 – 90 °C) otwiera lub przymyka klapkę powietrza. Nastawieniu regulatora mocy należy poświęcać sporo uwagi, ponieważ regulator oprócz regulacji mocy zabezpiecza również kocioł przed przegrzaniem. Kocioł posiada też regulacyjny termostat umieszczony na panelu kotła, który steruje wentylatorem według nastawionej temperatury wyjściowej (80 – 85 °C). Na termostacie regulacyjnym powinna być nastawiona temperatura o 5 °C niższa, niż na regulatorze ciągu FR 124.

Kotły posiadają dodatkowo termostat spalinowy, który służy do wyłączania wentylatora wyciągowego po spaleniu opału. Kotły pracują z obniżoną mocą na 70 % mocy znamionowej również bez wentylatora.





Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy

Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów





Regulacja ekwitermiczna ACD 03

Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.



Dane techniczne

Legenda do rysunku kotła
1. Korpus kotła 22.  Regulator ciągu – Honeywell FR 124
2. Drzwiczki komory załadowczej – górne 23.  Żaroodporna kształtka – przednia kostka
3. Drzwiczki popielnika – dolne 24.  Termostat regulacyjny wentylatora
4. Wentylatora wyciągowego (S) 25.  Wypełnienie drzwiczek – Sibral – słabe (32 mm)
5. Żaroodporna kształtka – tylna kostka 26.  Uszczelka drzwiczek – sznurek 18 x 18
6. Panel sterowania 27.  Zawór gazu spalinowego wzdłuż przestrzeni balowej
7. Termostat bezpieczeństwa 30.  Termostat spalinowy
8. Zawór regulacyjny 31.  Kondensator wentylatora – 1μF
9. Ruszt (segment) 32.  Spirala chłodząca przed przegrzaniem
10. Żaroodporna kształtka – przestrzeń kulista 33.  Ustawienie pierwotnego powietrza
11. Rura do rusztu 34.  Ustawienie wtórnego powietrza
12. Żaroodporna kształtka – półksiężyc 37.  Hamulec – 4 ramię
13. Zawór do rozpalania
14. Żaroodporna kształtka – tylna część kształtki komorowej
15. Wieko do czyszczenia
16. Dźwignia rusztu K – Króciec czopucha
17. Cięgno zaworu do rozpalania L – Wylot wody z kotła
18. Termometr M – Wlot wody do kotła
19. Ramka tarczy N – Nasada do kurka napełniania
20.  Wyłącznik z kontrolką P – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20)



Wymiary (mm)
AC16S AC25S
A 1166  1185
B 658  758
C  593 675*
D  874 874
E  150/152 150/152
F  65 65
G  210 210
H  933 933
CH  212 212
I  212 212
J 6/4″ 6/4″



Dane techniczne Typ kotła
AC16S AC25S
Moc cieplna kotła kW 18 26
Zużycie ciepła kotła kW 19,7 28,7
Powierzchnia grzewcza wymiennika m2 1,6 1,9
Pojemność komory załadowczej dm3 (l) 45 60

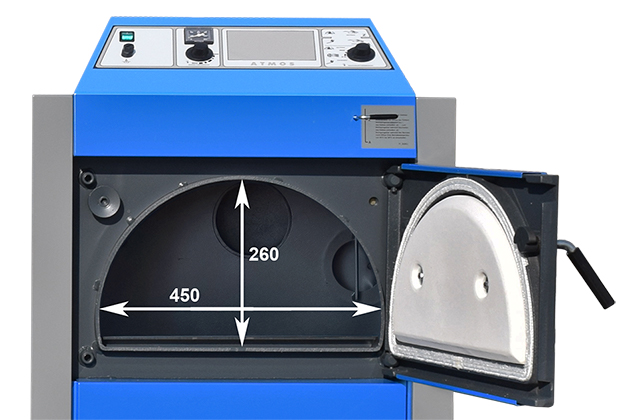

Rozm. otworu do napełniania mm 450 x 260 450 x 260
Wymagany ciąg komina Pa/mbar 16/0,16 20/0,20
Maks. ciśnienie robocze wody kPa/bar 250/2,5 250/2,5
Masa kotła kg 273 297
Średnica króćca spalinowego mm 150/152 150/152
Stopień ochrony części elektr. IP 20 20
Zużycie energii (pomocnicze) W 50 50
Zużycie energii w trybie czuwania W 0 0
Tryb zapłonu   ręczny
Sprawność kotła % 91,1 90,4
Klasa kotła 5 5
Kategoria kotła 1
Tryb pracy bezkondensacyjny
Klasa efektywności energetycznej B C
Temperatura spalin przy mocy znamionowej °C 165 177
Przepływ masowy spalin przy mocy znamionowej kg/s 0,010 0,015
Dozwolone paliwo (zalecane – AC25S, AC35S, AC45S) brykiety z węgla brunatnego o wartości opałowej 19 – 23 MJ.kg-1
Dozwolone paliwo (zalecane – AC16S) węgiel kamienny ORZECH o wartości opałowej 17 – 30 MJ.kg-1
Zastępca paliwa (nagrzewania) suche drewno (kłody) o wartości opałowej 15 – 17 MJ.kg-1, wilgoć min. 12 % – max. 20 %, średnica 80 – 150 mm
Zalecana długość drewna mm 250 330
Czas palenia przy nominalnej wydajności hod. 4 4
Ilość wody w kotle l 37 45
Strata ciśnienia kotła mbar 0,17 0,18
Minimalna zawartość zbiornika wyrównującego l 500 500
Napięcie zasilania V/Hz 230/50
Ekodesign   Tak Tak

* szerokość kotła po demontażu pokrywy bocznej jest 555 mm
