DC32GS

DC32GS

Kocioł zgazowujący na drewno

  • Moc kotła 32 kW

  • Wydajność kotła 89,3 %

  • Klasa emisji 5 (Ecodesign)

  • Długość polan 530 mm

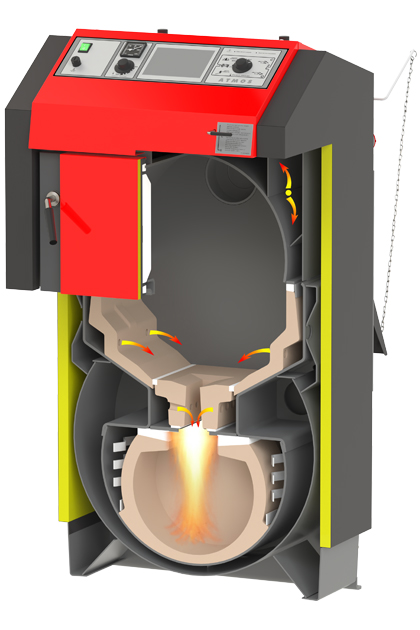

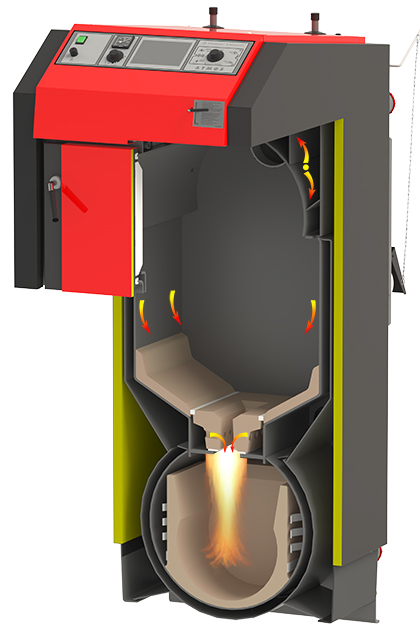

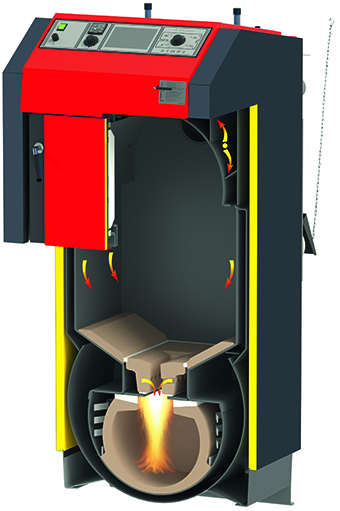

Kotły na drewno ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS i DC40GS o dużej przestrzeni użytkowej wyłożonej ceramiką dla optymalnej jakości spalania. To prawdziwy generator gazu z drewna.

Zalety kotłów gazujących na drewno ATMOS

  • Możliwość spalania dużych kawałków drewna
  • Duży zasobnik na opał – długi czas spalania
  • Wysoka wydajność od 88 do 92 % w zależności od typu – powietrze pierwotne i wtórne jest wstępnie ogrzewane do wysokiej temperatury
  • Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 3, 4, 5, EKODESIGN 2015/1189
  • Wentylator wyciągowy – bezpyłowe usuwanie popiołu, kotłownia bez dymu ​ ​
  • Pętla chłodząca przed przegrzaniem – bez ryzyka uszkodzenia kotła
  • Automatyczne wyłączenie kotła po spaleniu opału – termostat spalinowy
  • Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna usuwa się raz w tygodniu)
  • Kocioł bez wymiennika rurowego – łatwiejsze czyszczenie
  • Małe wymiary i niska masa
  • Wybór drzwi lewych / prawych
  • Wysoka jakość



Instalacja

Kotły zgazowujące drewno ATMOS muszą być połączone z LADDOMAT 22 lub zaworem termoregulacyjnym (zawór trójdrożny sterowany siłownikiem w przypadku stosowania sterowania elektronicznego ATMOS ACD 03/04) aby uzyskać minimalną temperaturę wody powrotnej do kotła 65 °C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90°C, a na trójdrogowym zaworze mieszającym ustawiamy temperaturę wody dla grzejników lub ogrzewania podłogowego według potrzeb (np. 30 – 80°C).
Wszystkie kotły dostarczane są w wersji podstawowej z pętlą schładzającą przed przegrzaniem. Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.



Regulacja kotłów

Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.

Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora.



Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy

Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.





Regulacja ekwitermiczna ACD 03

Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.





Regulacja ekwitermiczna ACD 04

Kotły DC25GS i DC32GS można zamówić fabrycznie ze sterowaniem ATMOS ACD 04 z panelem dotykowym.
Kotły są fabrycznie wyposażone we wszystkie czujniki niezbędne do podłączenia kotła do instalacji grzewczej, w tym czujnik temperatury spalin (AGF).





Dane techniczne

Legenda do rysunku kotła
1. Korpus kotła 22. Regulator ciągu – Honeywell FR 124
2. Drzwiczki komory załadowczej – górne 23. Spirala chłodząca przed przegrzaniem
3. Drzwiczki popielnika – dolne 24. Termostat regulacyjny (kotłowy)
4. Wentylator wyciągowy (S)  25. Wypełnienie drzwiczek – Sibral
5. Żaroodporna kształtka – dysza 26. Uszczelnienie drzwiczek – sznur 18 x 18
6. Panel sterowania 29. Kondensator wentylatora
7. Termostat bezpieczeństwa 33. Hamulec do kanału dymu (DC32GS, DC40GS)
8. Zawór regulacyjny 35. Termostat spalinowy
9. Żaroodporna kształtka – bok paleniska 36. Termostat awaryjny przegrzewu wody (Uwaga – po przegrzaniu należy go wcisnąć)
10. Żaroodporna kształtka – przestrzeń kulista L + P 39. Zawór gazu spalinowego wzdłuż przestrzeni balowej
11. Uszczelnienie dyszy 42. Regulacja powietrza pierwotnego
12. Żaroodporna kształtka – półksiężyc 43. Regulacja powietrza wtórnego
13. Zawór do rozpalania
14.  Żaroodporna kształtka – tylna część kształtki komorowej
15. Wieko do czyszczenia K – króciec kanału dymowego
17. Cięgno zaworu do rozpalania L – wyjście wody z kotła
18. Termometr M – wejście wody do kotła
19. Osłona paleniska N – króciec na kurek wlewu
20. Wyłącznik z kontrolką P – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20)





Wymiary (mm)
  DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX
A 1280 1280 1280 1280 1434 1563 1686
B 670 758 959 959 959 1042 1268
C 678 678 678 678 678 678 678
D 950 950 950 950 1099 997 1086
E 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 180
F 69 69 69 69 69 70 58
G 185 185 185 185 185 184 184
H 1008 1008 1008 1008 1152 1287 1407
CH 256 256 256 256 256 256 256
I 256 256 256 256 256 256 256
J 6/4″ 6/4″ 6/4″ 6/4″ 2″ 2″ 2″





Dane techniczne Typ kotła
  DC15GS DC20GS DC25GS DC32GS DC40GS DC50GSX DC70GSX
Moc cieplna kotła kW 15 20 25 32 40 49 70
Zużycie ciepła kotła kW 16,4 21,9 27,4 35,1 45,0 54,1 77,5
Powierzchnia grzewcza m2  1,8 2  2,7  2,9  3,2  3,5  4,3
Pojemność zasobnika na paliwo dm3 (l) 66 80 120 125 160 210 280

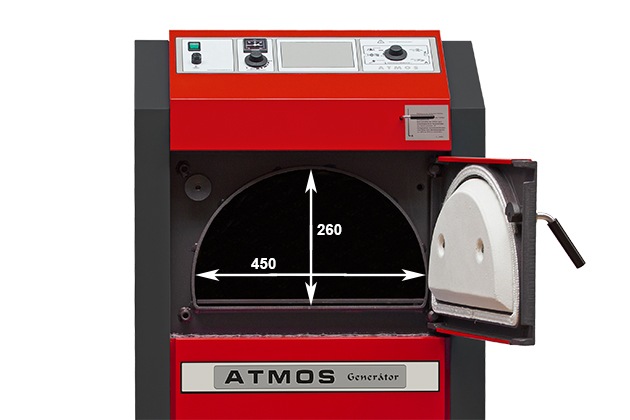

Rozmiar otworu do napełniania mm  450 x 260  450 x 260   450 x 260   450 x 260   450 x 260   450 x 310 450 x 310
Wymagany ciąg komina Pa / mbar 16 / 0,16 20 / 0,20 23 / 0,23 25 / 0,25 25 / 0,25 25 / 0,25 26 / 0,26
Maks. ciśnienie robocze wody kPa / bar 250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5  250 / 2,5
Masa kotła kg 302 343 431 436 485 538 690
Średnica króćca spalinowego mm 150 / 152
 150 / 152 150 / 152 150 / 152 150 / 152 150 / 152 180
Stopień ochrony części elektrycznej IP 20 20 20 20 20 20 20
Zużycie energii (pomocnicze) W 50 50 50 50 50 50 50
Zużycie energii w trybie czuwania W 0 0 0 0 0 0 0
Tryb zapłonu   ręczny
Sprawność kotła % 91,2 91,4 91,3 91,2 88,8 91,1 90,3
Klasa kotła   5 5 5 5 5 5 5
Kategoria kotła   1
Tryb pracy   bezkondensacyjny
Klasa efektywności energetycznej   A+ A+ A+ A+ A+ A+ A+
Temperatura spalin przy mocy znamionowej według EN303-5 °C 134 134,7 138,8 137,7 187,6 145,6 158,4
Temperatura spalin / ciąg do obliczenia drogi spalin (komin)
   154 / 16 155 / 20 159 / 23 158 / 24 198 / 25 166 / 25 178 / 26
Przepływ masowy spalin przy mocy znamionowej kg / s 0,010 0,012 0,015 0,018 0,022 0,025 0,034
Wymagane paliwo Suche drewno (kłody) o kaloryczności 15 – 17 MJ/kg-1, średnica 80 – 150 mm, 12 – 20 % wilgotności
Przeciętne zużycie paliwa kg.h-1 4,1 5,5 6,8 8,6 10 13 18
Zalecana długość drewna mm 250 330 530 530 530 530 730
Czas palenia przy nominalnej wydajności hod. 2 2 3 2 3 3 3
Objętość wody w kotle l 56 64 80 80 90 120 170
Strata hydrauliczna kotła mbar 0,20 0,22 0,22 0,23 0,22 0,23 0,22
Minimalna objętość zbiornika buforowego l 500 500 500 500 500 500 750
Napięcie zasilania V / Hz 230 / 50
EKODESIGN   Tak Tak Tak Tak Tak Tak Tak
