Zalety kotłów gazyfikujących drewno ATMOS
- Możliwość spalania dużych kawałków drewna
- Duży zbiornik paliwa – długi czas spalania
- Wymiennik rurowy
- Wysoka wydajność ponad 90 % – powietrze pierwotne i wtórne jest podgrzewane do wysokiej temperatury
- Spalanie ekologiczne – kocioł wg ČSN EN 303-5 5. klasy, EKODESIGN 2015/1189
- Wentylator wyciągowy – usuwanie popiołu bez pyłu, kotłownia bez dymu
- Pętla chłodzenia przeciw przegrzaniu – brak ryzyka uszkodzenia kotła
- Automatyczne wyłączenie kotła po wypaleniu paliwa – termostat spalinowy
- Wygodne usuwanie popiołu – duża ceramiczna komora spalania na popiół (w przypadku drewna opróżniamy raz na tydzień)
- Niewielkie rozmiary i niska masa
- Wybór drzwi lewych / prawych
- Wysoka jakość
-
-
DCxxGD
-
-
Rozmiar otworu załadowczego
-
-
Widok górnej komory do dokładania
-
-
Rozmiar otworu załadowczego
-
-
Widok dolnej komory do dokładania
-
-

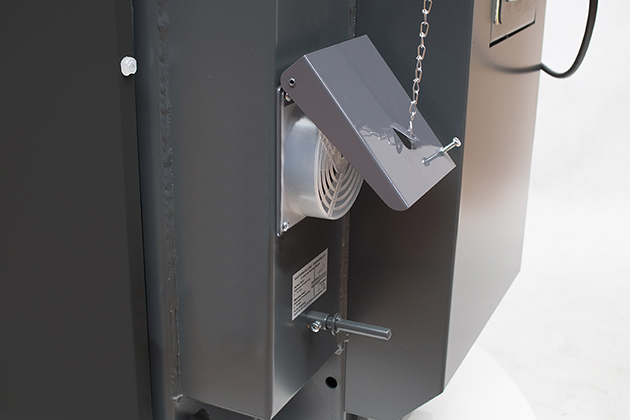

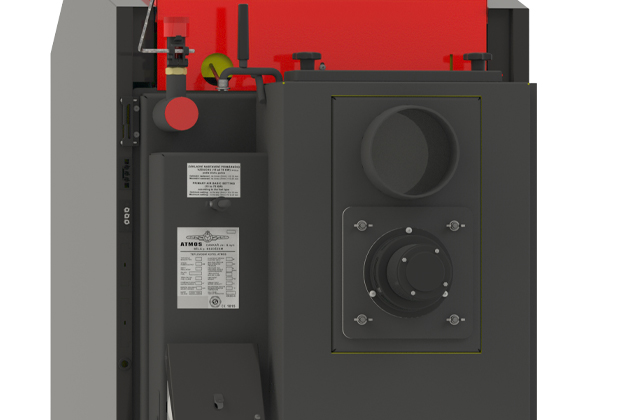

Wentylator wyciągowy i króciec dymowy
-
-
wymiennik rurowy
Instalacja
Kotły ATMOS powinny być połączone z LADDOMATEM 22 lub z zaworem termoregulacyjnym (trójdrogowym zaworem sterowanym przez siłownik) w celu uzyskania minimalnej temperatury wody wracającej do kotła na poziomie 65°C. Temperaturę na wyjściu z kotła utrzymujemy w przedziale 80 – 90 °C, a na trójdrogowym zaworze mieszającym ustawiamy temperaturę wody dla grzejników lub ogrzewania podłogowego według potrzeb (np. 30 – 80 °C).
Wszystkie kotły są dostarczane w wersji podstawowej z pętlą chłodzenia przeciw przegrzaniu. Zalecamy montaż kotła ze zbiornikami akumulacyjnymi, co zmniejszy zużycie paliwa i zwiększy komfort ogrzewania.
MODELE KOTŁÓW DCxxGD SĄ PRZEZNACZONE JEDYNIE DO PODŁĄCZENIA WRAZ ZE ZBIORNIKAMI AKUMULACYJNYMI O WYSTARCZAJĄCEH POJEMNOŚCI MINIMALANEJ WYNOSZĄCEJ 55 LITRÓW NA 1 ZAINSTALOWANY kW MOCY KOTŁA.
-
-
Laddomat 22 i zawór termoregulacyjny
-
-
Regulator ciągu FR 124
-
-
Schemat podłączenia kotła ze sterowaniem ekwitermicznym ACD 03 i zbiornikami akumulacyjne
-
-
Podłączenie kotła z Laddomatem 22 i ze zbiornikami akumulacyjnymi
Regulacja kotłów
Regulacja elektromechaniczna – moc kotła jest regulowana poprzez zawór regulacyjny powietrza sterowany regulatorem ciągu typu FR 124, który automatycznie otwiera lub zamyka zawór powietrza w zależności od ustawionej temperatury wody na wylocie (80 – 90 °C). Oprócz regulacji mocy, regulator ciągu pomaga chronić kocioł przed przegrzaniem. Jego zaletą jest szybkie rozpalenie i osiągnięcie wymaganej mocy przy pełnym otwarciu zaworu. Kotły wyposażone są w termostat regulacyjny na panelu sterującym, który steruje wentylatorem wyciągowym w zależności od ustawionej temperatury wody na wylocie (80 – 85 °C) oraz w termostat spalin, który służy do wyłączenia kotła i wyłączenia dopływu spalin po wypaleniu paliwa. W przypadku podłączenia kotła do zbiorników akumulacyjnych termostat spalin steruje także pracą pompy w obiegu kotła.
Zaletą regulacji i konstrukcji kotłów ATMOS jest to, że kotły pracują przy dobrym ciągu kominowym do 70 % mocy znamionowej nawet bez wentylatora. (w przypadku kotłów DCxxGD nie zalecamy eksploatacji z wyłączonym wentylatorem wyciągowym).
-
-
Przepustnica kontrolna powietrza
-
-
Regulator ciągu FR 124
-
-
Panel deski rozdzielczej
Wyposażenie panelu:
Wyłącznik główny, termostat zabezpieczający, termometr, termostat regulacyjny i termostat spalinowy
Regulacja elektromechaniczna jest optymalnym rozwiązaniem sterowania pracą kotła (wentylatora) w prosty sposób.
Panel ze standardową regulacją jest podstawową wersją dla wszystkich produkowanych kotłów.
Regulacja ekwitermiczna ACD 03
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
-
-
Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 03
Regulacja ekwitermiczna ACD 04
Kotły DC18GD, DC25GD i DC30GD można zamówić z fabryki z wbudowanym sterowaniem dotykowym ATMOS ACD 04 tylko w połączeniu z Automatycznym zapłonem drewna (AIW). Kotły są fabrycznie wyposażone we wszystkie czujniki niezbędne do podłączenia kotła do instalacji grzewczej, w tym czujnik temperatury spalin (AGF). Urządzenie to jest przeznaczone do wygodnego sterowania systemem ciepłej wody ogrzewanego budynku. Sterownik zawiera funkcje do bezpośredniego sterowania kotłem, obiegiem kotła, trzema obiegami grzewczymi, c.w.u., solarnym itp.
-
-

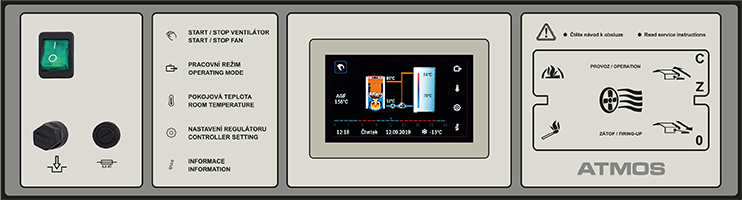

Panel sterowania kotła z regulacją ekwitermiczną ATMOS ACD 04
Automatyczny zapłon drewna
Automatyczne rozpalanie drewna służy do planowego rozpalenia kotła, np. przed przyjazdem do domu w godzinach popołudniowych lub przed przyjazdem do domku. Rozpalanie paliwa jest bardzo szybkie (ok. 5 minut) i pozwala na „ogrzanie” operatora kotła. Rozpalanie paliwa można ustawić i zaplanować dla sterowania ATMOS ACD 04 według czasu (program tygodniowy), według wymagań systemu grzewczego lub według temperatury w zasobniku.
Pomiędzy górnymi a dolnymi drzwiami wbudowane jest urządzenie do automatycznego rozpalania drewna (komora ze świecącą spiralą). Do rozpalania używa się wysokiej jakości pelletu drzewnego, który wypełnia komorę rozpalania. Ilość pelletu odpowiada wielkości łopatki, która jest częścią dostawy kotła.
Same pelety zapalają się w określonym momencie za pomocą elektrycznej cewki żarowej (500 W).
-
-
Legenda do rysunku kotła z automatycznym zapłonem drewna |
Rysunek urządzenia zapłonowego |
1. |
Korpus kotła |
19. |
Doprowadzający kanał powietrza |
1. |
Płytka cewki zapłonowej |
2. |
Drzwiczki wrzutowe (górne) |
20. |
Wyłącznik z kontrolką |
2. |
Cewka zapłonowa |
3. |
Drzwiczki popielnika (dolne) |
22. |
Regulator ciągu – Honeywell FR 124 |
3. |
Wyjmowana komora spalania |
4. |
Wentylatora wyciągowego (S) |
23. |
Spirala chłodząca przed przegrzaniem |
4. |
Zakrętka (zawsze dokręcana podczas pracy) |
5. |
Żaroodporna kształtka – dysza |
24. |
Regulacja ATMOS ACD 04 |
5. |
Zdejmowana komora zaślepiająca |
6. |
Panel sterowania |
25. |
Wypełnienie drzwiczek – Sibral
mały – mocny do górnych drzwi
mały – słaby dla dolnych drzwi |
6. |
Łyżka do napełniania peletu |
7. |
Termostat bezpieczeństwa |
26. |
Uszczelka drzwiczek – sznurek 18 x 18
|
8. |
Zawór regulacyjny |
30. |
Kondensator wentylatora wyciągowego – 1 μF |
9. |
Żaroodporna kształtka – bok paleniska |
33. |
Wymiennik rurowy (dna sitowego) |
10. |
Żaroodporna kształtka – przestrzeń kulista |
35. |
Otwór termostatu (czujniki) |
11. |
Uszczelnienie – dyszy – 12 x 12 (14 x 14) |
36. |
Śruba blokująca |
12. |
Żaroodporna kształtka – półksiężyc |
37. |
Urządzenie zapłonowe |
13. |
Zawór do rozpalania |
|
|
14. |
Żaroodporna kształtka – tylna część kształtki komorowej |
K |
Króciec czopucha |
15. |
Wieko do czyszczenia |
L |
Wylot wody z kotła |
16. |
Osłona ramki |
M |
Wlot wody do kotła |
17. |
Cięgno zaworu do rozpalania |
N |
Nasada do kurka napełniania |
18. |
Bezpiecznik T6,3A/1500 – typ H |
P |
króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
-
-
Dane techniczne
-
Legenda do rysunku kotła |
1. |
Korpus kotła |
18. |
Termometr |
2. |
Drzwiczki wrzutowe (górne) |
19. |
Doprowadzający kanał powietrza |
3. |
Drzwiczki popielnika (dolne) |
20. |
Wyłącznik z kontrolką |
4. |
Wentylatora wyciągowego (S) |
22. |
Regulator ciągu – Honeywell FR 124 |
5. |
Żaroodporna kształtka – dysza |
23. |
Spirala chłodząca przed przegrzaniem |
6. |
Panel sterowania |
24. |
Termostat regulacyjny (kotłowy) |
7. |
Termostat bezpieczeństwa |
25. |
Wypełnienie drzwiczek – Sibral |
8. |
Zawór regulacyjny |
26. |
Uszczelka drzwiczek – sznurek 18 x 18 |
9. |
Żaroodporna kształtka – bok paleniska |
27. |
Termostat spalinowy |
10. |
Żaroodporna kształtka – przestrzeń kulista |
30. |
Skraplacz wentylatora wyciągowego |
11. |
Uszczelnienie – dyszy – 12 x 12 (14 x 14) |
33. |
Wymiennik rurowy (dna sitowego) |
12. |
Żaroodporna kształtka – półksiężyc |
|
|
13. |
Zawór do rozpalania |
K |
Króciec czopucha |
14. |
Żaroodporna kształtka – tylna część kształtki komorowej |
L |
Wylot wody z kotła |
15. |
Wieko do czyszczenia |
M |
Wlot wody do kotła |
16. |
Osłona ramki |
N |
Nasada do kurka napełniania |
17. |
Cięgno zaworu do rozpalania |
P |
króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
Wymiary (mm) |
Typ kotła |
|
DC18GD |
DC25GD |
DC30GD |
DC40GD |
DC50GD |
A |
1281 |
1281 |
1281 |
1435 |
1435 |
B |
820 |
1020 |
1020 |
1120 |
1120 |
C |
680 |
680 |
680 |
680 |
680 |
D |
945 |
945 |
945 |
1095 |
1095 |
E |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
F |
87 |
87 |
87 |
82 |
78 |
G |
185 |
185 |
185 |
185 |
185 |
H |
1008 |
1008 |
1008 |
1152 |
1152 |
CH |
256 |
256 |
256 |
256 |
256 |
I |
256 |
256 |
256 |
256 |
256 |
J |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
Dane techniczne |
Typ kotła |
|
DC18GD |
DC25GD |
DC30GD |
DC40GD |
DC50GD |
Moc cieplna kotła |
kW
|
19 |
25 |
29,8 |
40 |
49 |
Zużycie ciepła kotła |
kW |
20,8 |
27,0 |
32,6 |
44,2 |
53,3 |
Powierzchnia grzewcza |
m2 |
2,5 |
3,1 |
3,1 |
3,8 |
4,1 |
Pojemność zasypu paliwa |
dm3 (l)
|
80 |
120 |
125 |
160 |
160 |
Rozmiar otworu do napełniania |
mm |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
Wymagany ciąg komina |
Pa/mbar
|
16 / 0,16 |
18 / 0,18 |
20 / 0,20 |
22 / 0,22 |
24 / 0,24 |
Maks. ciśnienie robocze wody |
kPa/bar |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
Masa kotła |
kg
|
376 |
469 |
466 |
548 |
565 |
Średnica króćca spalinowego |
mm |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
Stopień ochrony części elektrycznej |
IP |
20 |
20 |
20 |
20 |
20 |
Zużycie energii (pomocnicze) |
W |
50 |
50 |
50 |
50 |
50 |
Zużycie energii w trybie czuwania |
W |
0 |
0 |
0 |
0 |
0 |
Tryb zapłonu |
|
ręczny |
Sprawność kotła |
%
|
91,5 |
92,5 |
91,3 |
90,6 |
92,0 |
Klasa kotła |
|
5 |
5 |
5 |
5 |
5 |
Kategoria kotła |
|
1 |
Tryb pracy |
|
bezkondensacyjny |
Klasa energetyczna |
|
A+ |
A+ |
A+ |
A+ |
A+ |
Temperatura spalin przy mocy znamionowej według EN303-5 |
°C |
137,5 |
126,8 |
147,9 |
134,6 |
182,5 |
Temperatura spalin / ciąg do obliczenia drogi spalin (komin)
|
°C / Pa |
158 / 16 |
147 / 18 |
168 / 20 |
155 / 22 |
193 / 24 |
Przepływ masowy spalin przy mocy znamionowej |
kg/s |
0,014 |
0,017 |
0,017 |
0,021 |
0,025 |
Wymagane paliwo (zalecane) |
suche drewno (kłody) o kaloryczności 15 – 17 MJ.kg-1, zawartość wody min. 12 % – maks. 20 %, średnica 80 – 150 mm |
Przeciętne zużycie paliwa – peletów przy mocy znamionowej |
kg.g-1 |
5,1 |
6,1 |
7,7 |
10 |
13 |
Zalecana długość drewna |
mm
|
330 |
530 |
530 |
530 |
530 |
Czas palenia przy nominalnej wydajności |
godziny |
2 |
2 |
2 |
2 |
2 |
Objętość wody w kotle |
l
|
73 |
105 |
105 |
112 |
128 |
Strata hydrauliczna kotła |
mbar |
0,22 |
0,22 |
0,22 |
0,23 |
0,24 |
Minimalna zawartość zbiornika wyrównującego* |
l |
1045 |
1375 |
1639 |
2200 |
2695 |
Temperatura robocza kotła |
°C |
75 – 95 |
Napięcie zasilania |
V/Hz |
230/50 |
EKODESIGN |
|
Tak |
Tak |
Tak |
Tak |
Tak |
* Modele kotłów serii DOKOGEN przeznaczone są wyłącznie do podłączenia ZBIORNIKÓW AKUMULACYJNYCH o minimalnej pojemności 55 l na 1 kW zainstalowanej mocy kotła. |
