Automatyczne kotły na pelet

Są skonstruowane do doskonałego spalania peletu tak, że w lewej lub prawej stronie kotła, według potrzeby klienta, jest wbudowany palnik na pelety, który w pełni automatycznie, za pomocą podajnika ślimakowego odbiera pelety z zasobnika. Zasobnik opału jest umieszczony obok kotła lub w sąsiednim pomieszczeniu i może mieć dowolną wielkość (standardowo 250, 500 lub 1000 l). Często jako zasobnik opału wykorzystana jest część kotłowni, która wystarczy na cały sezon grzewczy.

Sam palnik na pelety działa w pełni automatycznie. W przypadku, kiedy palnik otrzyma polecenie uruchomienia lub zaistnieje potrzeba ogrzewania, podajnik nasypie peletki do nasady palnika i sam je zapali (spiralą grzewczą). Po dostatecznym rozpaleniu peletu palnik osiąga nastawioną moc i pozostaje w tym stanie do czasu nagrzania systemu. Następnie palnik wyłącza się a pelet w komorze palnika dopala się lub spalanie zostaje całkowicie stłumione. Palnik jest w ten sposób gotowy do następnego uruchomienia. Cały cykl w razie potrzeby powtarza się.

Sprawność kotła według typu 90,2 - 92,4 %

Moc kotła i inne funkcje palnika są sterowane przez elektroniczny układ sterowania, który umożliwia dostosowanie pracy kotła do konkretnych warunków całego systemu. Uzupełnianie peletu, czyszczenie komory spalania palnika i usuwanie popiołu przeprowadza się raz na 1 – 30 dni w zależności od jakości peletu i wielkości zasobnika. W razie potrzeby można kotły wyposażyć w automatyczny system usuwania popiołu dla komfortowego ogrzewania z minimalną obsługą.

Dzięki tym właściwościom kotły są tak samo komfortowe z punktu widzenia obsługi i właściwości użytkowych, jak ogrzewanie gazem, propan-butanem lub lekkim olejem opałowym. Główną zaletą jest jednak to, że w odróżnieniu od gazu ziemnego lub lekkiego oleju opałowego spalają odnawialne źródła energii.

Zalety kotłów na pelety ATMOS

Duży komfort ogrzewania
Wysoka wydajność 90,2 – 92,4 % w zależności od typu – niskie zużycie opału
Ekologiczne spalanie – kocioł według ČSN EN 303-5 klasy 5 i EKODESIGN 2015/118
Automatyczna praca i wyłączenie kotła po spaleniu opału
Automatyczne usuwanie popiołu – z wbudowanym usuwaniem popiołu

Kotły D14P, D21P, D25P

Legenda do rysunku kotłów
1.	Korpus kotła	16.	Główny wyłącznik
2.	Drzwiczki wyczystne	17.	Termostat regulacyjny (kotłowy)
3.	Popielnik	18.	Termostat do pompy
4.	Pulpit sterowania	19.	Termostat bezpieczeństwa
5.	Osłona ramki	20.	Bezpiecznik T6,3A/1500 – typ H
6.	Wypełnienie drzwiczek – Sibral duży	21.	Wyłącznik automatycznego odpopielania oraz palnika na pelety
7.	Uszczelka drzwiczek 18 x 18 mm	23.	Przednia pokrywa (pokrywka)
8.	Zamknięcie	24.	Palnik na pellet
9.	Nakrętka ozdobna
10.	Pokrywa otworu dla palnika – płytka + izolacja
11.	Pokrywa wyczystna kanału dymowego	K	– króciec czopucha
12.	Hamulec arkusze rurowe	L	– wylot wody z kotła
13.	Nierdzewna osłona paleniska	M	– wlot wody do kotła
14.	Zaślepka dla wbudowania modułu automatycznego odpopielania	N	– nasada do kurka napełniania
15.	Termometr	P	– króciec dla czujnika zaworu sterującego spiralą chłodzącą (TS 131, STS 20)

Wymiary kotła
	D14P	D21P	D25P
A	1207	1207	1207
B	880	880	950
C1	620	620	620
C2	1027	1027	1027
D	801	801	801
E	152 (150)	152 (150)	152 (150)
G	215	215	215
H	934	934	934
CH	211	211	211
I	211	211	211
J	6/4″	6/4″	6/4″

Dane techniczne		Typ kotła
		D14P	D21P	D25P
Moc kotła	kW	4 – 14	4 – 19	7 – 24
Powierzchnia grzewcza	m²	1,7	1,7	2
Pojemność zasypu paliwa	dm³ (l)	88	88	88
Wymiary otworu zasypowego	mm	270 x 450	270 x 450	270 x 450
Wymagany ciąg komina	Pa	16	18	22
Maks. ciśnienie robocze wody	kPa	250	250	250
Masa kotła	kg	231	231	254
Średnica króćca spalinowego	mm	150/152	150/152	150/152
Wysokość kotła	mm	1207	1207	1207
Szerokość kotła	mm	620	620	620
Głębokość kotła	mm	768	768	868
Stopień ochrony części elektrycznej	IP	20
Moc el. pobierana – podczas rozruchu	W	522	522	522
Moc el. pobierana – podczas pracy	W	42	42	42
Sprawność kotła	%	91,9	90,7	90,7
Temperatura spalin przy mocy znamionowej według EN303-5	°C	127	147	151
Temperatura spalin / ciąg do obliczenia drogi spalin (komin)	°C / Pa	137 / 16	157 / 18	161 / 22
Przepływ masowy spalin przy mocy znamionowej (pelety)	kg/s	0,011	0,015	0,018
Wymagane paliwo	jakościowy pellet o średnicy 6 – 8 mm, długości od 10 do 40 mm i kaloryczności 15 – 18 MJ.kg^-1 (biały pellet)
Przeciętne zużycie paliwa – peletów przy mocy znamionowej	kg.h^-1	3,5	4,5	5,4
Objętość wody w kotle	l	56	56	62
Strata hydrauliczna kotła	mbar	0,18	0,18	0,19
Minimalna objętość zbiornika buforowego	l	500	500	500
Napięcie zasilania	V/Hz	230/50
Klasa kotła		5	5	5
Klasa efektywności energetycznej		A+	A+	A+
Ekodesign		Tak	Tak	Tak

Kotły D14P Compact, D21P Compact, D25P Compact

Kotły DxxP Compact dostarczane są w komplecie z profesjonalnym przyłączem ze stali nierdzewnej (obieg kotła z termozaworem 70 °C + jeden obieg grzewczy z zaworem trójdrogowym bez serwonapędu) oraz z palnikiem na pellet ATMOS A25. Klient po prostu kupuje najbardziej odpowiedni zbiornik na pellet z przenośnikiem. W przypadku bardziej rozbudowanej instalacji grzewczej istnieje możliwość rozszerzenia przyłącza kotła na dwa lub trzy obwody grzewcze poprzez zakup specjalnego rozdzielacza i niezbędnej grupy pompowej. Do takich przypadków firma ESBE stworzyła specjalne grupy pomp dla ATMOS z mocniejszą pompą i większymi armaturami.

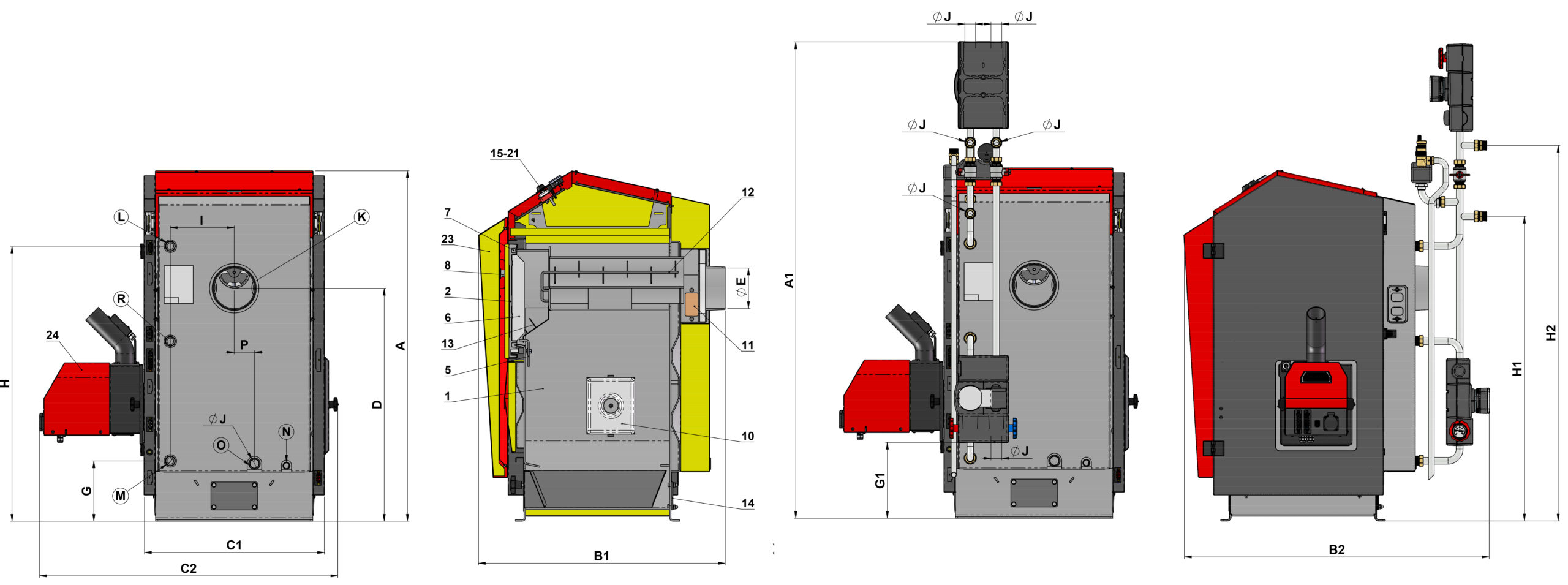

Legenda do rysunku kotłów D14P Compact, D21P Compact, D25P Compact
1.	Korpus kotła	17.	Termostat regulacyjny (kotłowy)
2.	Drzwiczki wyczystne	18.	Termostat do pompy
3.	Popielnik	19.	Termostat bezpieczeństwa
4.	Pulpit sterowania	20.	Bezpiecznik T6,3A/1500 – typ H
5.	Osłona ramki	21.	Wyłącznik automatycznego odpopielania oraz palnika na pelety
6.	Wypełnienie drzwiczek – Sibral duży	22.	Wentylator wyciągowy
7.	Uszczelka drzwiczek 18 x 18 mm	23.	Przednia pokrywa (pokrywka)
8.	Zamknięcie	24.	Palnik na pellet ATMOS A25
9.	Nakrętka ozdobna
10.	Pokrywa otworu dla palnika – płytka + izolacja
11.	Pokrywa wyczystna kanału dymowego	K	– króciec kanału dymowego
12.	Hamulec arkusze rurowe	L	– wyjście wody z kotła
13.	Nierdzewna osłona paleniska	M	– wejście wody do kotła
14.	Zaślepka dla wbudowania modułu automatycznego odpopielania	N	– króciec na kurek wlewu
15.	Termometr	O	– dysza do naczynia wzbiorczego
16.	Główny wyłącznik	R	– wyjście wody kotłowej z obiegu kotła

Wymiary kotła
	D14P	D14P /130	D21P	D25P
A / A1	1207 / 1635	1207 / 1635	1207 / 1635	1207 / 1635
B1	850	850	850	950
B2 / B3	1095 / 1300	1095 / 1300	1095 / 1300	1195 / 1300
C1 / C2	620 / 1027	620 / 1027	620 / 1027	620 / 1027
E	150/152	130	150/152	150/152
G / G1	207 / 266	207 / 266	207 / 266	207 / 266
H	947	947	947	947
CH	220	220	220	220
I	220	220	220	220
J	1”	1”	1”	1”
P	70	70	70	70
Q	1”	1”	1”	1”

Specjalne akcesoria do rozbudowy przyłącza kotła DxxP Compact
typ akcesoriów	kod zamówienia

Rozdzielacz
ATMOS/ESBE GMA 321 dwuobiegowy – 1“ rozstaw 90 mm	P0506
ATMOS/ESBE GMA 331 trójobiegowy – 1“ rozstaw 90 mm	P0507

Grupy pompowe
ATMOS/ESBE GDA 311 bezpośredni – 1“ rozstaw 90 mm (bojler)	P0503
ATMOS/ESBE GFA 311 termostatyczna 20 – 55 °C – 1“ rozstaw 90 mm (ogrzewanie podłogowe)	P0504
ATMOS/ESBE GRA 311 mieszany bez siłownika – 1“ rozstaw 90 mm	P0533
ATMOS/ESBE GRA 311 sterowany – siłownik 120 s – 1“ rozstaw 90 mm	P0505

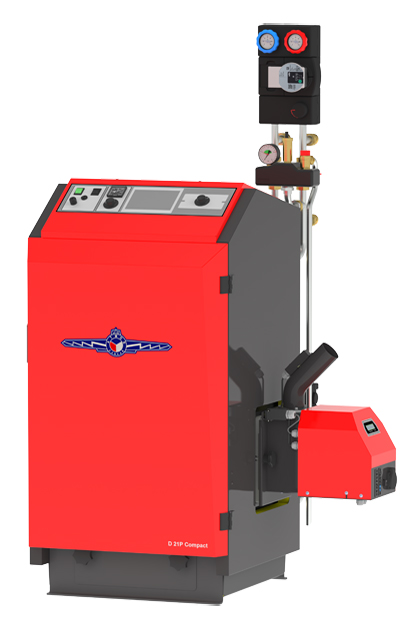

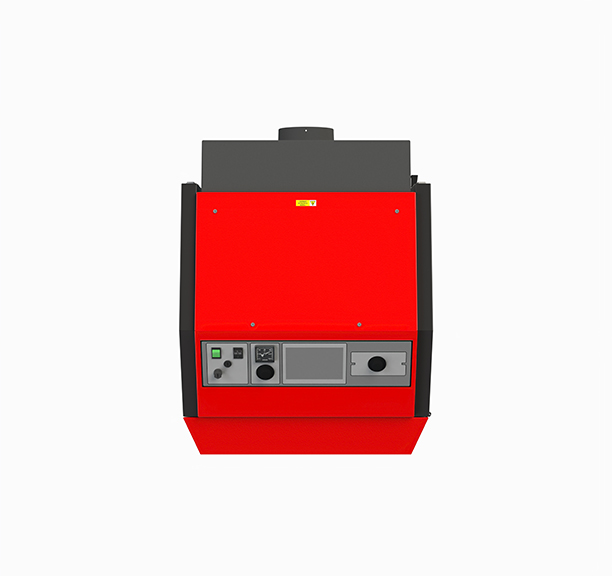

: D 21 P Compact – widok z przodu

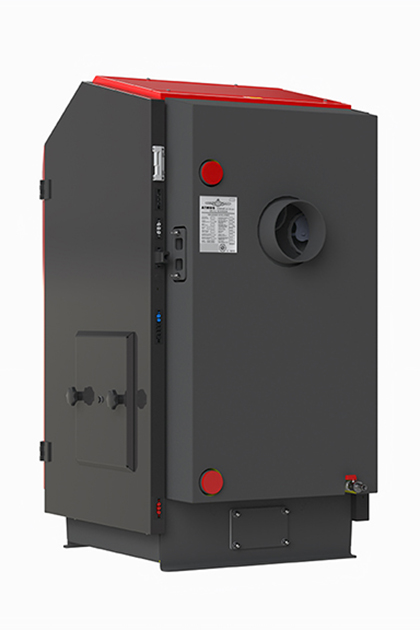

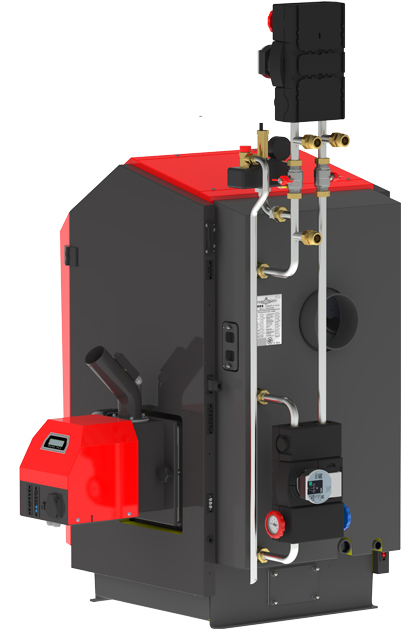

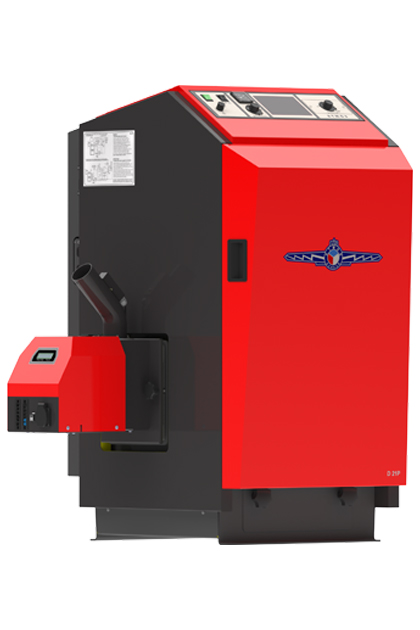

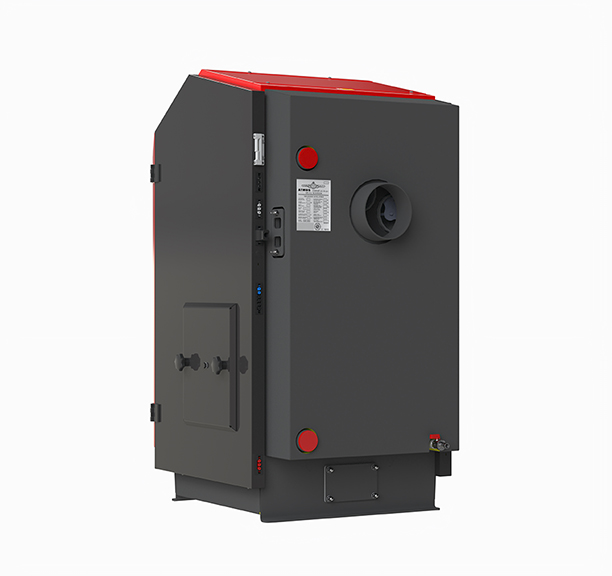

: D 21 P Compact – widok z tyłu

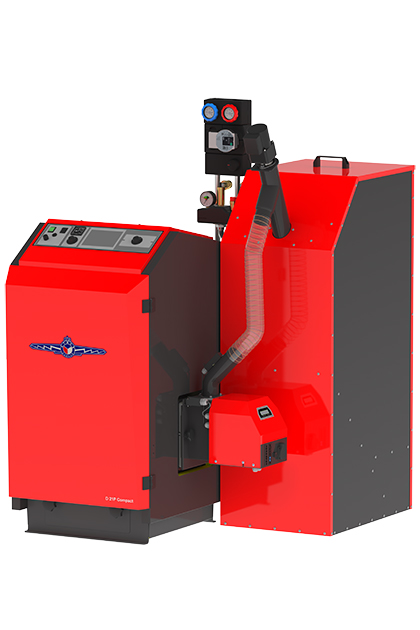

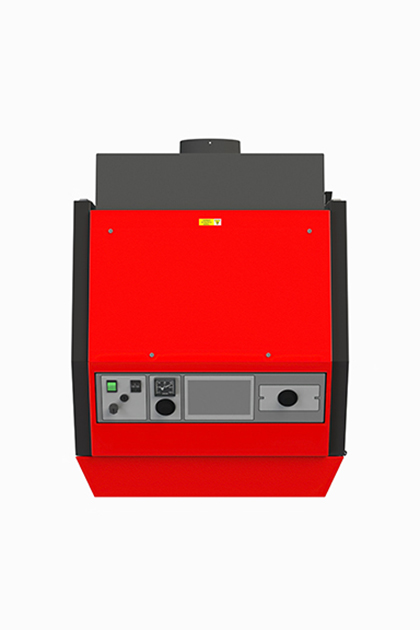

: D 21P Kompaktowy z AZPD 300

Kotły D20P, D30P, D40P, D50P

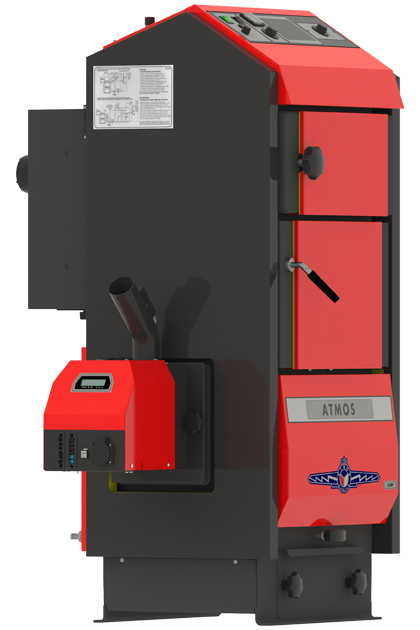

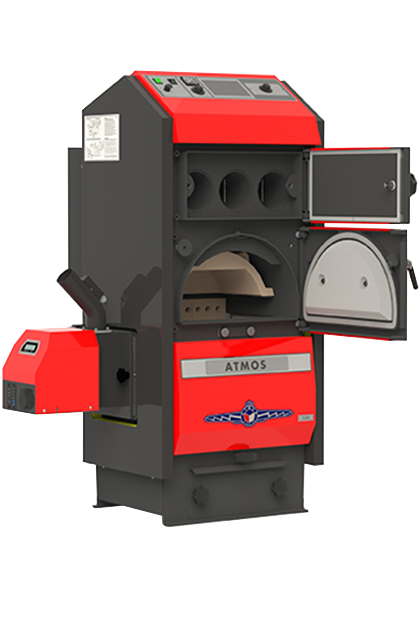

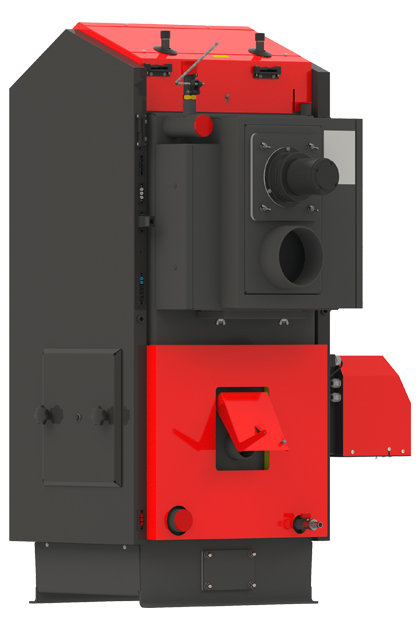

D20p, D30P, D40P, D50PD20p, D30P, D40P, D50PD20p, D30P, D40P, D50P

Legenda do rysunku kotłów D20p, D30P, D40P, D50P
1.	Korpus kotła	19.	Hamulec (w przypadku typu D20P – 3x szczotka, D30P, D40P i D50P – 1x szczotka + 2x stalowa)
2.	Drzwiczki wyczystne	20.	Pokrywa czyszczenia kanału tylnego
3.	Popielnik	21.	Termometr
4.	Pulpit sterowania	22.	Główny wyłącznik
5.	Regulacyjna powierza – tylko do ogrzewania drewnem	23.	Termostat regulacyjny (kotłowy)
6.	Kształtka żaroodporna – dno paleniska	24.	Termostat do pompy
7.	Kształtka żaroodporna – górna przestrzeń kulista	25.	Termostat bezpieczeństwa
8.	Osłona ramki	26.	Bezpiecznik T6,3A/1500 – typ H
9.	Wentylator wyciągowy (S)	27.	Kondensator wentylatora wyciągowego – 1 μF
10.	Regulator ciągu – Honeywell FR 124	28.	Rusztowanie
11.	Wypełnienie drzwiczek – Sibral	29.	Wyłącznik automatycznego odpopielania oraz palnika na pelety
12.	Uszczelnienie drzwiczek – sznur 18 x 18	30.	Cięgno rusztowania
13.	Zamknięcie – uchwyt	31.	Palnik na pellet
14.	Kształtka żaroodporna – tylna część kształtki komorowej	K	– króciec kanału dymowego
15.	Zamknięcie popielnika – nakrętka	L	– wyjście wody z kotła
16.	Spirala chłodząca przed przegrzaniem	M	– wejście wody do kotła
17.	Pokrywa otworu dla palnika	N	– króciec na kurek wlewu
18.	Wieko do czyszczenia przegrody sitowej	P	– króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20)

	D20P	D30P	D40P	D50P
Wymiary kotła
A	1405	1405	1405	1405
B	652	954	954	1052
C1	630	630	630	630
C2	1022	1022	1022	1022
D	848	848	848	848
E	150 (152)	150 (152)	150 (152)	150 (152)
G	211	211	211	211
H	1163	1163	1163	1163
CH	202	202	202	202
I	–	–	–	–
J	6/4″	6/4″	6/4″	6/4″

Dane techniczne		Typ kotła
		D20P	D30P	D40P	D50P
Moc kotła	kW	6,5 – 22	8,9 – 29,8	8,9 – 40	13,5 – 45
Powierzchnia grzewcza	m²	2	2,7	2,7	3,6
Pojemność zasobnika na paliwo	dm³ (l)	70	105	105	140
Rozmiar otworu do napełniania	mm	270 x 450	270 x 450	270 x 450	270 x 450
Wymagany ciąg komina	Pa	15	21	22	23
Maks. robocze ciśn. wody	kPa	250	250	250	250
Waga kotła	kg	305	370	386	430
Średnica króćca wylotu pow.	mm	150/152	150/152	150/152	150/152
Stopień ochrony części elektrycznej	IP	20	20	20	20
Moc el. pobierana – podczas rozruchu	W	572	530	530	530
Moc el. pobierana – podczas pracy	W	92	97	97	97
Wydajność kotła	%	91,1	92,4	91,0	91,1
Temperatura spalin przy mocy znamionowej (pelety)	°C	112,4	117,6	157,5	122,7
Przepływ masowy spalin przy mocy znamionowej (pelety)	kg/s	0,016	0,025	0,031	0,035
Dozwolone paliwo (zalecane)	jakościowy pellet o średnicy 6 – 8 mm, długości od 10 do 40 mm i kaloryczności 15 – 18 MJ.kg^-1 (biały pellet)
Przeciętne zużycie paliwa – peletów przy mocy znamionowej	kg.h^-1	5	6,8	9,4	10,6
Ilość wody w kotle	l	82	91	91	117
Strata ciśnienia kotła	mbar	0,22	0,23	0,23	0,24
Minimalna zawartość zbiornika wyrównującego	l	500	750	750	1000
Napięcie zasilania	V/Hz	230/50	230/50	230/50	230/50
Klasa kotła		5	5	5	5
Klasa energetyczna		A+	A+	A+	A+
Ekodesign		Tak	Tak	Tak	Tak

Kocioł D85P

Kotły ciepłej wody ATMOS D85P przeznaczone są do komfortowego ogrzewania domów jednorodzinnych, osiedla i inne budynki na pellet. Do ogrzewania można używać wysokiej jakości pelletu drzewnego o średnicy od 6 do 8 mm. Kocioł nie jest przeznaczony do spalania drewna, trocin i drobnych odpadów drzewnych.

Kocioł zaprojektowano tak, aby w ich lewej lub prawej stronie znajdował się wbudowany palnik pelletowy ATMOS A85 z pneumatycznym czyszczeniem komory spalania i rurowego wymiennika ciepła. Korpus kotła to zespół spawany z blach stalowych o grubości 3 – 6 mm. Składa się z komory spalania z dużym sklepieniem oraz w dolnej części komory znajduje się wycięcie do kanału z przenośnikiem ślimakowym odprowadzającym popiół do dużego zewnętrznego zbiornika (160 l) automatycznego odpopielania. Przednia ściana kotła wyposażona jest w górnej części w drzwiczki wyczystkowe, za które wsuwany jest ekran ze stali nierdzewnej z okienkiem, zapewniający ochronę drzwiczek przed przegrzaniem. W tylnej części kotła znajduje się wymiennik rurowy wyposażony w hamulce segmentowe z funkcją automatycznego czyszczenia bez konieczności ich demontażu. Korpus kotła izolowany termicznie od zewnątrz wełną mineralną wsuniętą pod blaszane osłony obudowy zewnętrznej kotłów. W górnej części kotła znajduje się panel zawierający:
wyłącznik główny, wyłącznik automatycznego usuwania popiołu (jeśli jest zainstalowany), wyłącznik palnika pelletowego, termostat roboczy (sterujący), termostat pompy, termostat bezpieczeństwa, termometr i bezpiecznik 6,3A. Kocioł nie jest wyposażony w pętlę schładzającą zabezpieczającą kocioł przed przegrzaniem, ponieważ dzięki niewielkiej ilości paliwa w palniku nie ma niebezpieczeństwa przegrzania kotła w przypadku braku prądu. Kocioł D85P wyposażony jest w wentylator wyciągowy z czujnikiem prędkości.

Legenda do rysowania kotła D85P
1.	Korpus kotła	18.	Kondensator wentylatora wyciągowego – 2 μF
2.	Drzwiczki wyczystne	19.	Termometr
3.	Popielnik	20.	Główny wyłącznik
4.	Pulpit sterowania	21.	Termostat regulacyjny (kotłowy)
5.	Osłona ramki	22.	Termostat do pompy
6.	Osłona komory spalania	23.	Termostat bezpieczeństwa
7.	Palnik na pellet A85	24.	Bezpiecznik T6,3A/1500 – typ H
8.	Pneumatyczne czyszczenie arkusze rurowe	25.	Wyłącznik automatycznego odpopielania oraz palnika na pelety
9.	Osłona ramki	26.	Hamulec arkusze rurowe
10.	Wentylator z czujnikiem prędkości – wywiew	27.	Wlot powietrza do pneumatycznego czyszczenia arkusze rurowe
11.	Wypełnienie drzwiczek – Sibral	28.	Zawór do pneumatycznego czyszczenia palnika
12.	Uszczelnienie drzwiczek – sznur 18 x 18
13.	Zamknięcie – uchwyt
14.	Nakrętka ozdobna	K	– króciec kanału dymowego
15.	Pokrywa otworu dla palnika – płytka + izolacja	L	– wyjście wody z kotła
16.	Motoreduktor do automatycznego usuwania popiołu	M	– wejście wody do kotła
17.	Śruba automatycznego usuwania popiołu	N	– króciec na kurek wlewu

Wymiary	D85P
A	1840
B1	1303
B2	2113
C1	1014
C2	1589
D	1204
E	200
G	288
H	545
CH	350
I	2”

Dane techniczne
	D85P
Moc kotła	kW	24 – 80
Powierzchnia grzewcza	m²	6,5
Pojemność zasypu paliwa	dm³ (l)	492
Wymiary otworu zasypowego	mm	260 x 450
Wymagany ciąg komina	Pa/mbar	22/0,22
Maks. ciśnienie robocze wody	kPa/bar	250/2,5
Masa kotła	kg	774
Średnica króćca spalinowego	mm	200
Wysokość kotła	mm	1840
Szerokość kotła	mm	938
Głębokość kotła	mm	1303
Stopień ochrony części elektrycznej	IP	20
Moc el. pobierana – podczas rozruchu – podczas pracy	W	635 (1135) 134
Sprawność kotła	%	91,6
Klasa kotła	5	5
Klasa efektywności energetycznej	A+	A+
Temperatura spalin przy mocy znamionowej (pelety)	°C	149,2
Przepływ masowy spalin przy mocy znamionowej (pelety)	kg/s	0,062
Wymagane paliwo	jakościowy pellet o średnicy 6 – 8 mm, długości od 10 do 40 mm i kaloryczności 15 – 18 MJ.kg^-1 (biały pellet)
Przeciętne zużycie paliwa – peletów przy mocy znamionowej	kg.h^-1	18,8
Objętość wody w kotle	l	230
Strata hydrauliczna kotła	mbar	0,24
Minimalna objętość zbiornika buforowego	l	1000
Napięcie zasilania	V/Hz	230/50
Wymagana temperatura minimalna wody na powrocie w czasie pracy kotła wynosi 65 °C. Wymagana temperatura robocza kotła wynosi 80 – 90 °C.

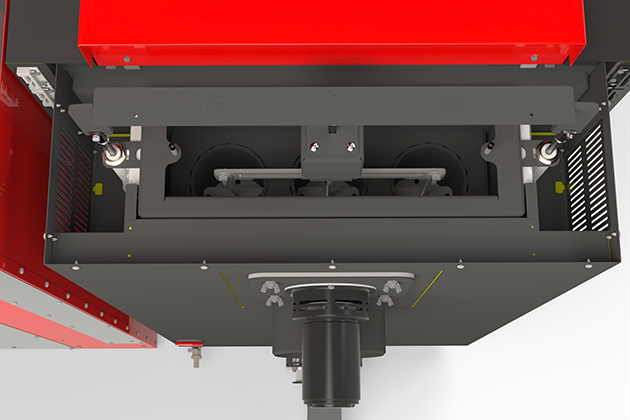

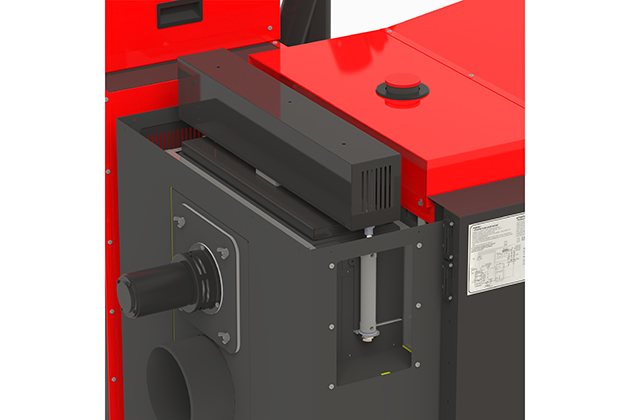

: szczegół czyszczenia pneumatycznego

: Turbulizator grodziowy sieci

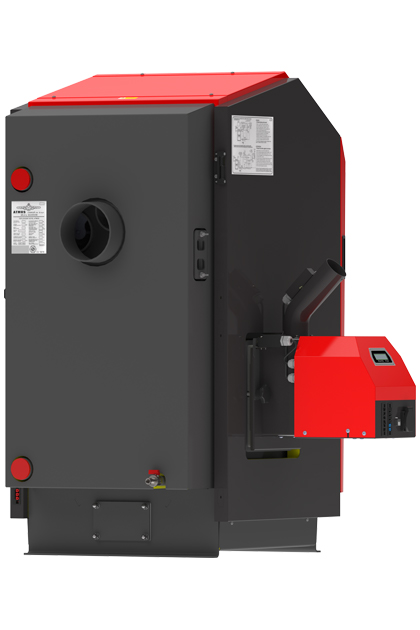

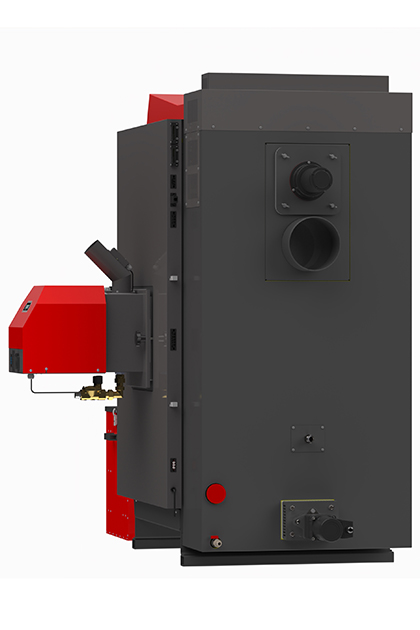

: widok z tyłu D85P

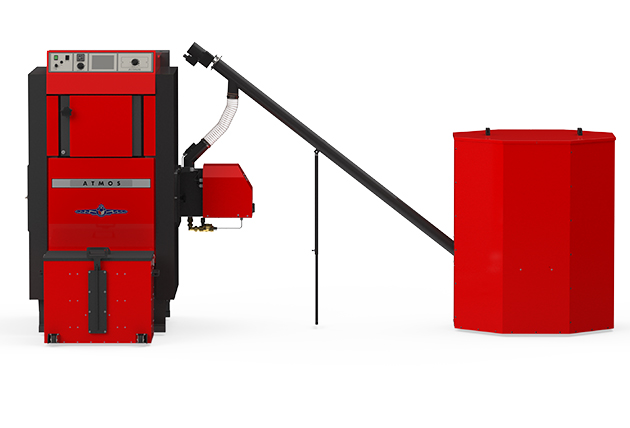

: Jedna z możliwości podłączenia kotła ze zbiornikiem na pelety

Palniki na pellet

Wymagane paliwo: jakościowy pellet o średnicy 6 – 8 mm, długości od 10 do 40 mm i kaloryczności 15 – 18 MJ.kg^-1 (biały pellet)

Wyświetlacz palnika: służy do wyświetlania aktualnego stanu palnika i ustawiania jego funkcji

Sterowanie palnikiem: elektroniczna regulacja AC07X (AC07), która steruje pracą przenośnika zewnętrznego, dwóch spiral zapłonowych i wentylatora według potrzeb kotła i systemu grzewczego. Elektronika jest zabezpieczona termostatem bezpieczeństwa kotła, termostatem bezpieczeństwa na doprowadzeniu pelet do palnika, czujnikiem obrotów wentylatora i fotokomórką do śledzenia płomienia. Praca palnika jest sygnalizowana na wyświetlaczu regulacji elektronicznej.

Zapalanie paliwa: automatyczne za pomocą dwóch elektrycznych spiral zapłonowych.

Podstawowe funkcje palinka:
Wyjścia rezerwowe R i R2 do sterowania wentylatorem wyciągowym kotła i pompą w obiegu kotła (podłączone fabrycznie)
Możliwość podłączenia czterech różnych czujników TS, TV, TK i TSV
TK – czujnik kotła lub czujnik środkowy na zbiorniku
TSV – czujnik spalin lub panelu solarnego
TS – czujnik dolny na zbiorniku
TV – czujnik górny na zbiorniku

sterowanie wentylatorem kotła z palnika poprzez wyjście rezerwowe (R) (podłączone fabrycznie)
sterowanie pompą kotła z palnika poprzez wyjście rezerwowe (R2) (podłączone fabrycznie)
sterowanie palnikiem według dwóch temperatur na zbiorniku akumulacznym

Palniki na pellet ATMOS A25
do kotłów D14P, D21P, D20P, D25P
Dawkowanie paliwa: Do kotłów DxxP przeznaczone są specjalne przenośniki ślimakowe DA1500 – 4000.

Palniki na pellet ATMOS A45
do kotłów D30P, D40P, D50P
Dawkowanie paliwa: Do kotłów DxxP przeznaczone są specjalne przenośniki ślimakowe typu DRA.

Palniki na pellet ATMOS A85
do kotłów D85P
Dawkowanie paliwa: Do kotłów DxxP przeznaczone są specjalne przenośniki ślimakowe typu DRA.

Palnik jest podstawowo wyposażony w czyszczenie pneumatyczne, które przy każdym wygaśnięciu lub w regularnych odstępach czasu wyczyści komorę spalania palnika. Dzięki czyszczeniu pneumatycznemu wystarczy sprawdzić, ewentualnie wyczyścić komorę spalania raz na dwa tygodnie aż miesiąc.
