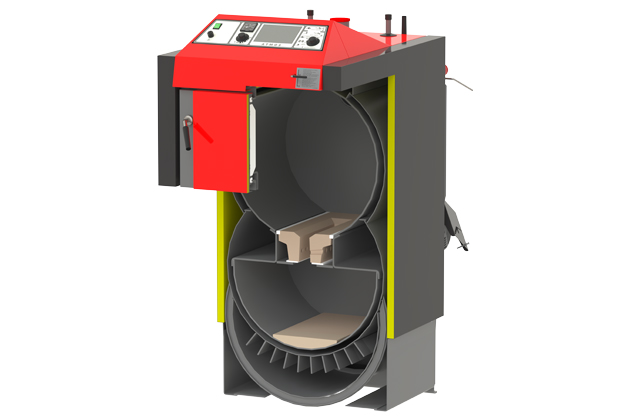

DC70S – parametry techniczne
 |
 |
Moc kotła 70 kW |
 |
Wydajność kotła 86,3 % | |
 |
Klasa emisji 4 | |
 |
Długość polan 730 mm |

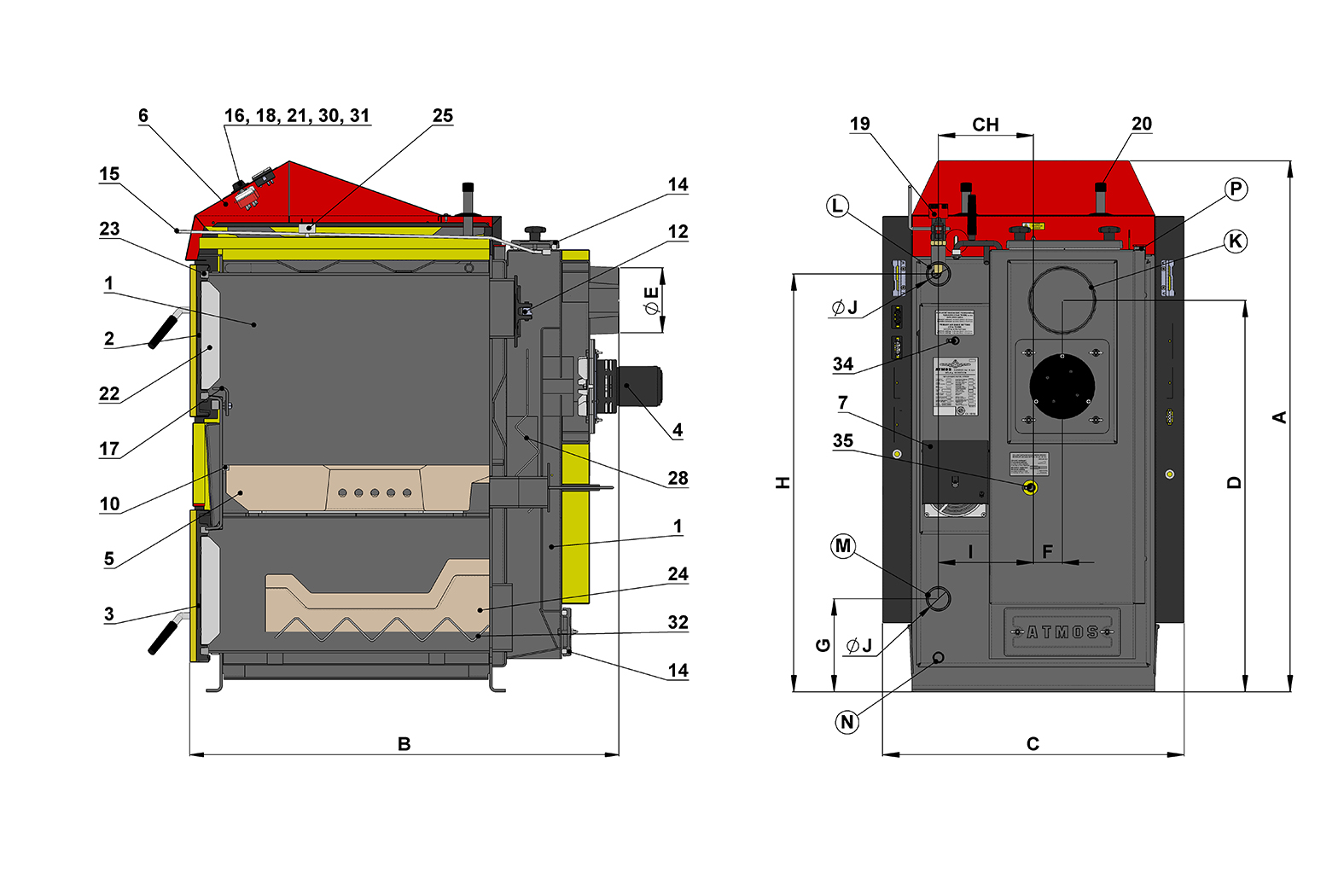

| Legenda do rysunku kotła | |||
|---|---|---|---|
| 1. | Korpus kotła | 22. | Wypełnienie drzwiczek – Sibral |
| 2. | Drzwiczki komory załadowczej – górne | 23. | Uszczelnienie drzwiczek – sznur 18 x 18 |
| 3. | Drzwiczki popielnika – dolne | 25. | Kondensator wentylatora |
| 4. | Wentylator – ciśnieniowy | 26. | Żaroodporna kształtka – półksiężyc |
| 5. | Żaroodporna kształtka – dysza tylna | 27. | Kształtka żaroodporna – płyta paleniska |
| 6. | Panel sterowania | 28. | Hamulec do kanału dymu |
| 7. | Zawór regulacyjny | 29. | Otwór do czyszczenia |
| 10. | Uszczelnienie dyszy – 12 x 12 (14 x 14) | 30. | Termostat spalinowy |
| 12. | Zawór do rozpalania | 31. | Termostat awaryjny przegrzewu wody C.O (Uwaga – po przegrzaniu należy go wcisnąć) |
| 14. | Wieko do czyszczenia – górna i dolna | 34. | Regulacja powietrza pierwotnego |
| 15. | Cięgno zaworu do rozpalania | 35. | Regulacja powietrza wtórnego |
| 16. | Termometr | ||
| 17. | Osłona paleniska | K | – króciec kanału dymowego |
| 18. | Wyłącznik z kontrolką | L | – wyjście wody z kotła |
| 19. | Regulator ciągu – Honeywell FR 124 | M | – wejście wody do kotła |
| 20. | Spirala chłodząca przed przegrzaniem | N | – króciec na kurek wlewu |
| 21. | Termostat regulacyjny (kotłowy) | P | – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| Typ kotła | DC70S | |
| Moc cieplna kotła | kW | 70 |
| Zużycie ciepła kotła | kW | 79,9 |
| Powierzchnia grzewcza | m2 | 5 |
| Pojemność zasobnika na paliwo | dm3 (l) | 180 |
| Rozmiar otworu do napełniania | mm | 450 x 260 |
| Wymagany ciąg komina | Pa / mbar | 30 / 0,30 |
| Maks. ciśnienie robocze wody | kPa / bar | 250 / 2,5 |
| Masa kotła | kg | 515 |
| Średnica króćca spalinowego | mm | 180 |
| Stopień ochrony części elektrycznej | IP | 20 |
| Zużycie energii (pomocnicze) | W | 50 |
| Zużycie energii w trybie czuwania | W | 0 (3/5,5) |
| Tryb zapłonu | ręczny | |
| Sprawność kotła | % | 86,3 |
| Klasa kotła | 4 | |
| Kategoria kotła | 1 | |
| Tryb pracy | bezkondensacyjny | |
| Klasa efektywności energetycznej | A+ | |
| Temperatura spalin przy mocy znamionowej według EN 303-5 | °C | 220,3 |
| Temperatura spalin / ciąg do obliczenia drogi spalin (komin) | °C / Pa | 240 / 30 |
| Przepływ masowy spalin przy mocy znamionowej | kg / s | 0,035 |
| Wymagane paliwo | Suche drewno (kłody) o kaloryczności 15 – 17 MJ.kg-1, zawartość wody min. 12 % – maks. 20 %, średnica 80 – 150 mm | |
| Maksymalny poziom hałasu – zgodnie EN15036-1 |
dB | 65 |
| Przeciętne zużycie paliwa | kg.h-1 | 18 |
| Zużycie paliwa w sezonie grzewczym | 1 kW = 1 metr przestrzeni | |
| Długość drewna | mm | 730 |
| Czas palenia przy nominalnej wydajności | godzin | 2 |
| Objętość wody w kotle | l | 93 |
| Strata hydrauliczna kotła | mbar | 0,25 |
| Minimalna objętość zbiornika buforowego | l | 1000 |
| Napięcie zasilania | V / Hz | 230 / 50 |
| Wymiary | DC70S |
| A | 1399 |
| B | 1166 |
| C | 678 |
| D | 1047 |
| E | 180 |
| F | 90 |
| G | 325 |
| H | 423 |
| CH | 0 |
| I | 240 |
| J | 2″ |
