Akumulacja
Instalacja kotła ze zbiornikami akumulacyjnymi przynosi następujące korzyści:
- mniejsze zużycie paliwa (o 20 do 30 %), kocioł pracuje z pełną wydajnością aż do wypalenia się paliwa
- duża żywotność kotła i komina – minimalizacja wytwarzania się smoły i kwasów
- możliwość kombinacji z innymi sposobami ogrzewania – energia akumulacyjna
- możliwość zastosowania jednocześnie grzejników i ogrzewania podłogowego
- wygodna obsługa i idealne spalanie się paliwa
- dbałość o środowisko naturalne
- gwarancja na korpus kotła 3 lata
Podłączenie z akumulatorem zalecamy jako podstawowe.
Jeśli nie można osiągnąć zalecanej objętości zbiorników akumulacyjnych kocioł należy podłączyć minimalnie z jednym zbiornikiem wyrównawczym o objętości 500 – 1000 l. Instalacja systemu grzewczego musi być przeprowadzona przez firmę specjalistyczną na podstawie normy ČSN 060830. Jeśli zostanie zastosowany zbiornik akumulacyjny o dużej objętości, należy wybrać odpowiednią moc kotła, aby mógł w stosunkowo krótkim czasie zbiornik zasilić. Do prawidłowego obliczenia pojemności zasobnika przyjmuje się, że 1 kW mocy kotła = 55 l pojemności zasobnika.
Działanie układu ze zbiornikami akumulacyjnymi
Przy pracy z maksymalną wydajnością (na od 2 do 4 ładunków) po rozpaleniu w kotle należy naładować zbiorniki akumulacyjne na pożądaną temperaturę wody 90 – 100 °C. Następnie należy pozostawić kocioł, aby się dopalił. Potem ciepło ze zbiorników, jest odbierane za pomocą trójdrożnego zaworu przez czas zależny od wielkości zbiorników i temperatury zewnętrznej. W sezonie grzewczym (gdy zbiorniki nie są mniejsze niż przewiduje norma – patrz tabela) okres ten może wynosi 1 – 3 dni. Jeśli nie można zastosować zbiorników akumulacyjnych, zalecamy przynajmniej jeden zbiornik o pojemności 500 – 1000 l w celu wyrównywania procesu rozpalania i wygasania kotła.
Izolacja zbiornika
Zbiorniki akumulacyjne są standardowo dostarczane bez izolacji. Dobrym rozwiązaniem jest wspólna izolacja kilku zbiorników o wymaganej pojemności wełną mineralną umieszczoną w szkielecie z płyt gipsowych (przestrzeń dodatkowo można wypełnić sypką izolacją). Zalecana grubość izolacji z wełny mineralnej wynosi minimalnie 120 mm. Innym wariantem jest zakup zbiorników z izolacją z waty mineralnej w futerale ze skaju, które nasza firma również dostarcza.
Podgrzewanie ciepłej użytkowej wody (CWU)
W celu podgrzewania wody użytkowej można użyć bojlera lub zbiornika akumulacyjnego z miedzianym podgrzewaczem przepływowym.

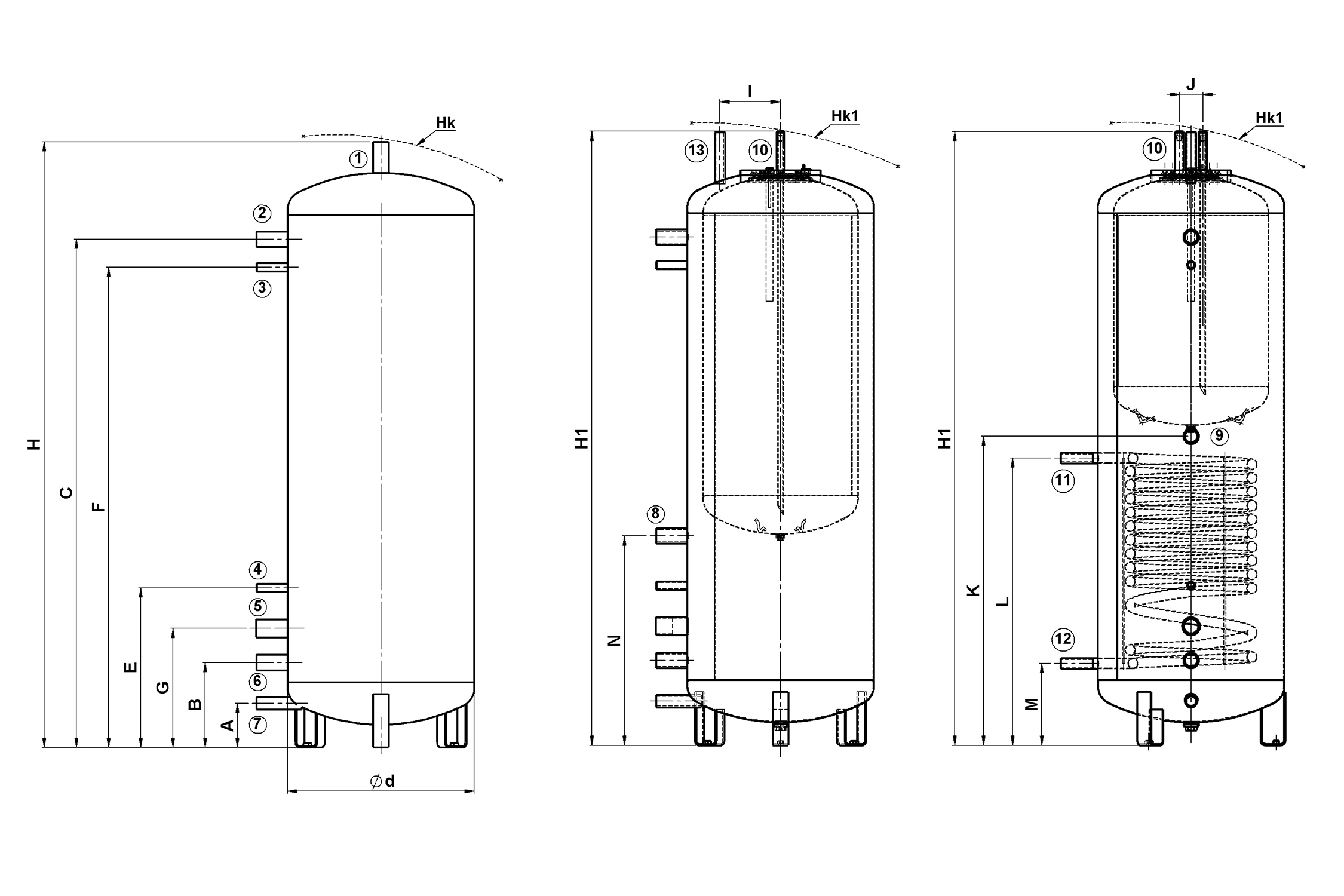

Parametry zbiornika
-
- 1. | 2. | 3.
| Opis zbiorników akumulacyjnych | |||
| 1. | wejście / wyjście – 5/4“ | 8. | wyjście pod zabudowany kocioł CWU (zasobnik typ 2) – 5/4“ |
| 2. | górne wyjście – 5/4“ | 9. | wyjście między zabudowanym kotłem CWU a wymiennikiem solarnym (zasobnik typ 3) – 5/4“ |
| 3. | wejście na termometr – 1/2“ | 10. | wyloty ciepłej wody użytkowej – 1“ |
| 4. | wejście na termometr – 1/2“ | 11. | wejście wymiennika słonecznego – 1“ |
| 5. | wejście dla elektrycznego wkładu grzejnego – M48x2 | 12. | wyjście wymiennika słonecznego – 1“ |
| 6. | dolne wyjście – 5/4“ | 13. | górne wyjście (zasobnik typ 2 i 3) – 1“ |
| 7. | wyjście kurka spustowego – 1“ | ||
| Wymiary zbiorników ATMOS | ||||||||
| Typ zbiornika | AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 750 (DH) |
AN 800 (DH) |
AN 1000 (DH) |
AN 1000 (DZ) |
|
| Wymiar (mm) |
H | 1946 | 1611 | 2001 | 1761 | 1916 | 2214 | 2015 |
| H1 | 1971 | – | 2029 | – | 1944 | – | 2044 | |
| Hk | 1966 | 1631 | 2021 | 1781 | 1936 | 2234 | 2035 | |
| Hk1 | 1991 | – | 2049 | – | 1964 | – | 2064 | |
| A | 142 | 169 | 169 | 179 | 179 | 179 | 167 | |
| B | 273 | 300 | 300 | 280 | 280 | 280 | 275 | |
| C | 1633 | 1270 | 1660 | 1384 | 1540 | 1840 | 1675 | |
| E | 513 | 540 | 540 | 520 | 520 | 520 | 515 | |
| F | 1543 | 1180 | 1570 | 1294 | 1450 | 1750 | 1585 | |
| G | 383 | 410 | 410 | 390 | 390 | 390 | 385 | |
| I | 195 | – | 195 | 195 | – | – | 195 | |
| J | 76 | – | 76 | 76 | – | – | 76 | |
| K | 993 | – | 1020 | 932 | – | – | 1065 | |
| L | 923 | – | 910 | 870 | – | – | 1015 | |
| M | 263 | – | 290 | 250 | – | – | 265 | |
| N | 673 | – | 720 | 639 | – | – | 715 | |
| Średnica (mm) |
Ø d | 600 | 750 | 750 | 790 | 790 | 790 | 850 |
| 1/2/6/8/9/ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | |
| 3/4 | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| 5 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | |
| 7/10/11/12/13 | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | |
Zbiorniki akumulacyjne – podstawowe
| Zbiornik – typ DZ | Sam zbiornik | Sama izolacja (100 mm) | Zbiornik wraz z izolacją |  |
|||
| Kod | Ciężar | Kod | Ciężar | Kod | Ciężar | ||
| AN 500 | P0139 | 91,00 kg | P0151 | 23,00 kg | P0142 | 114,00 kg | |
| AN 600 | P0236 | 82,00 kg | P0237 | 10,50 kg | P0238 | 100,00 kg | |
| AN 750 | P0140 | 120,00 kg | P0152 | 22,00 kg | P0143 | 144,00 kg | |
| AN 1000 | P0141 | 136,00 kg | P0153 | 25,00 kg | P0144 | 161,00 kg | |
| Zbiornik – typ DH | |||||||
| AN 750 | P0170 | 120,00 kg | P0173 | 22,00 kg | P0176 | 142,00 kg | |
| AN 800 | P0199 | 116,00 kg | P0200 | 22,00 kg | P0201 | 138,00 kg | |
| AN 1000 | P0171 | 132,00 kg | P0174 | 25,00 kg | P0177 | 161,00 kg | |
Zbiorniki akumulacyjne z bojlerem pływającym do podgrzewania ciepłej wody – 200l
| Zbiornik – typ DZ | Sam zbiornik | Sama izolacja (100 mm) | Zbiornik wraz z izolacją |  |
|||
| Kod | Ciężar | Kod | Ciężar | Kod | Ciężar | ||
| AN 500/2 | P0145 | 133,00 kg | P0154 | 23,00 kg | P0148 | 156,00 kg | |
| AN 750/2 | P0146 | 168,00 kg | P0155 | 30,00 kg | P0149 | 198,00 kg | |
| AN 1000/2 | P0147 | 181,00 kg | P0156 | 25,00 kg | P0150 | 206,00 kg | |
| Zbiornik – typ DH | |||||||
| AN 800/2 | P0202 | 160,00 kg | P0203 | 25,00 kg | P0204 | 185,00 kg | |
*kotły pływające (zagnieżdżone) do podgrzewania ciepłej wody użytkowej są wewnątrz emaliowane
Zbiornik akumulacyjny z bojlerem pływającym do podgrzewania ciepłej wody użytkowej – 140 l + ogrzewanie słoneczne
| Zbiornik – typ DZ | Sam zbiornik | Sama izolacja (100 mm) | Zbiornik wraz z izolacją |  |
|||
| Kod | Ciężar | Kod | Ciężar | Kod | Ciężar | ||
| AN 500/3 – 1,7 m2 | P0160 | 151,00 kg | P0166 | 23,00 kg | P0163 | 174,00 kg | |
| AN 750/3 – 2,3 m2 | P0161 | 185,00 kg | P0167 | 30,00 kg | P0164 | 215,00 kg | |
| AN 1000/3 – 3,3 m2 | P0162 | 217,00 kg | P0168 | 25,00 kg | P0165 | 242,00 kg | |
| Zbiornik – typ DH | |||||||
| AN 800/3 – 2,3 m2 | P0205 | 170,00 kg | P0206 | 25,00 kg | P0207 | 196,00 kg | |
*kotły pływające (zagnieżdżone) do podgrzewania ciepłej wody użytkowej są wewnątrz emaliowane
Elektryczny element grzejny z termostatem do zbiornika akumulacyjnego
TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW
-
- Racord cazan cu rezervor tampon și Laddomat 22
| Minimalna średnica rur do podłączenia ze zbiornikami akumulacyjnymi | ||||
|---|---|---|---|---|
| Typ i wydajność kotła | część A | część B | ||
| z miedzi | ze stali | z miedzi | ze stali | |
| DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
| DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
| Minimalna pojemność zbiornika akumulacyjnego | ||||||||
|---|---|---|---|---|---|---|---|---|
| Wydajność / kW | 15 – 20 | 20 – 30 | 30 – 35 | 35 – 40 | 40 – 50 | 50 – 70 | 70 – 100 | 150 |
| Pojemność / l | 1000 – 1500 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 | 8000 – 9000 |
