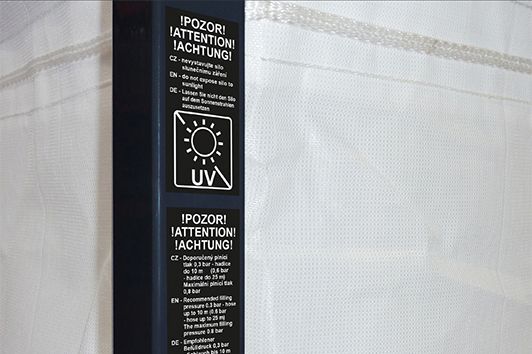

Duże materiałowe zbiorniki pelet są przeznaczone do wygodnego magazynowania pelet na sezon grzewczy. Zbiorniki można umieścić bezpośrednio w kotłowni lub w sąsiednich pomieszczeniach. Koleją opcją jest umieszczenie zbiorników do zamkniętych szop w taki sposób, żeby nie były narażone na działanie promieni słonecznych oraz warunków atmosferycznych (np. wiatr, deszcz).

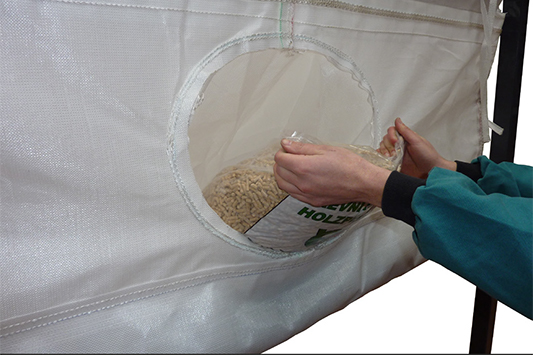

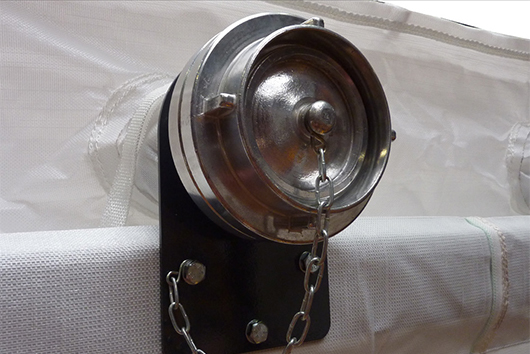

Zbiorniki ATZ są przeznaczone do pneumatycznego tankowania pelet z cysterny. W tym celu zostały wyposażone w dwa kołnierze STORZ A110, które można umieścić w dwóch dowolnych stronach. Zbiornik materiałowy jest wyposażony również w dwa otwory, poprzez które można napełnić silos do określonej wysokości ręcznie z worków lub bigbaga.
Część dostawy stanowi uniwersalny zbiornik umieszczony w dolnej części silosu, w którym zainstalowano sondę pneumatyczną do transportu pneumatycznego pelet, lub kołnierz umożliwiający nabieranie pelet za pomocą przenośnika ślimakowego bezpośrednio (typ DAxxxx i DRA50) do palnika A25, A45 lub A85. W takich przypadkach zalecamy zastosowanie długości minimalnej przenośnika 2,5, 3, 4 i 5 m.

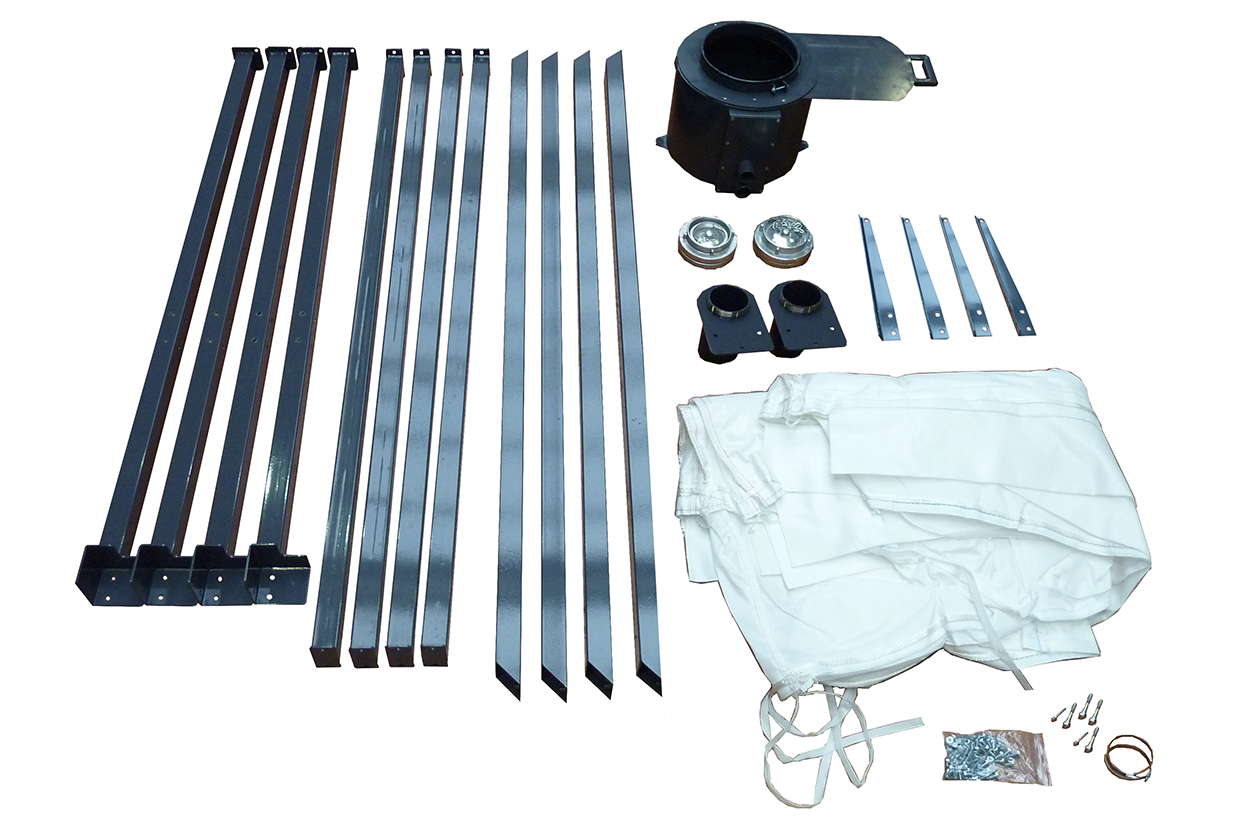

Zbiornik został wykonany jako stalowa konstrukcja zapewniająca prosty montaż, w której jest zawieszony worek materiałowy wykonany z mocnego materiału ze specjalnym wykończeniem wewnętrznym w celu obniżenia przenikania wilgoci do przechowywanych pelet Instalacja zbiornika nie wymaga żadnych specjalnych zmian budowlanych, silosy wymagają jedynie wzmocnionej, w najlepszym przypadku betonowej podłogi.
Zbiorniki są produkowane w trzech podstawowych rozmiarach o maksymalnej pojemności użytkowej 4,6, 5,6 i 6,8 m3. Typ zbiornika, lub częstotliwość jego uzupełniania w trakcie sezonu grzewczego można łatwo określić według podstawowej reguły: 1 kW potrzebnej mocy źródła ciepła = 0,5 m3 (325 kg) pelet/rok.

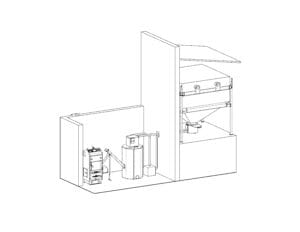

Podłączenie kotła i silosu materiałowego z przenośnikiem bezpośrednim Podłączenie kotła i silosu materiałowego z pneumatycznym przenośnikiem pelet
Informacje techniczne
z akcesoriami (zbiornik uniwersalny (H0510), 2x STORZ A110, zamocowanie itp.)
| zestaw | kod | pojemność użytkowa (m3) | (t) pelety | wymiary stron (mm) | wysokość (mm) |
|---|---|---|---|---|---|
| ATZ 5 | H0505 | 4,4 – 5,5 | 2,9 – 3,6 | 1960 x 1960 | 2 320 |
| ATZ 6 | H0506 | 5,3 – 6,5 | 3,5 – 4,2 | 1960 x 2360 | 2 320 |
| ATZ 7 | H0507 | 6,3 – 7,9 | 4,1 – 5,1 | 2360 x 2360 | 2 320 |
Uniwersalny zbiornik do zbiorników materiałowych ATZ
Uniwersalny zbiornik do zbiorników materiałowych ATZ
jest wyposażony sondą zasysającą i redukcją zamienną umożliwiającą bezpośrednie nabieranie pelet przenośnikiem ślimakowym z silosu materiałowego. Jego częścią jest mechanizm zamykający i otwór czyszczący.
UWAGA: Zbiornik uniwersalny jest częścią każdej dostawy zbiorniku materiałowego ATZ.
