Przenośniki ślimakowe pelet są przeznaczone do palników na pelety ATMOS.

Przenośniki bezwałowe DA w długościach od 1,5 m do 4 m przeznaczone są do palnika ATMOS A25.

Przenośniki szybowe DRA w długościach od 1,7 m do 5 m przeznaczone są do palników ATMOS A45 i A85.

Przenośniki posiadają silnik i przekładnię.

Każdy przenośnik dostarczany jest wraz ze wspornikiem. Jego długość ustawimy tak, żeby kąt przenośnika wynosił maksymalnie 45° a wąż był naprężony.

Przenośniki do palnika ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

Przenośnik ślimakowy DA1500 o długości 1,5 m i średnic 75 mm (przekładnia 25 W) kod: H0151
Przenośnik jest przeznaczony wyłącznie do kotłów, w przypadku których palnik jest wbudowany w boku kotła – D14P, D21P, D25P, D15P, D20P i kombinowany kocioł DCxxSP.
Przenośnik nie jest przeznaczony do kotłów z modyfikacją do palnika na palety.

Przenośnik ślimakowy DA2000 o długości 2 m i średnic 75 mm (przekładnia 25 W) kod: H0207
Przenośnik jest przeznaczony przede wszystkim do kotłów gazyfikujących z wbudowanym palnikiem w górnych drzwiach do doładowania – DCxxS(X), DCxxRS, CxxS, ACxxS. Można go zastosować również dla standardowych kotłów na pelety typu DxxP.

Przenośnik ślimakowy DA2500 o długości 2,5 m i średnic 75 mm (przekładnia 25 W) kod: H0208

Przenośnik ślimakowy DA3000 o długości 3 m i średnic 75 mm (przekładnia 40 W) kod: H0209

Przenośnik ślimakowy DA4000 o długości 4 m i średnic 75 mm (przekładnia 40 W) kod: H0212
Przenośniki są przeznaczone do wszystkich kotłów ATMOS na pelety, jeżeli zbiornik paliwa znajduje się w większej odległości od kotła.

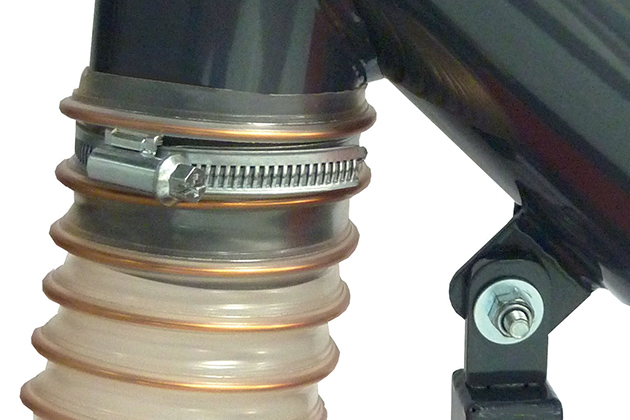

Długość przenośnika powinna zostać dobrana w taki sposób, żeby wąż pomiędzy palnikiem a przenośnikiem był naprężony i miał z powodów bezpieczeństwa minimalną długość 20 cm (optymalnie 30 – 60 cm). Maksymalna długość węża nie powinna przekraczać 1 m.

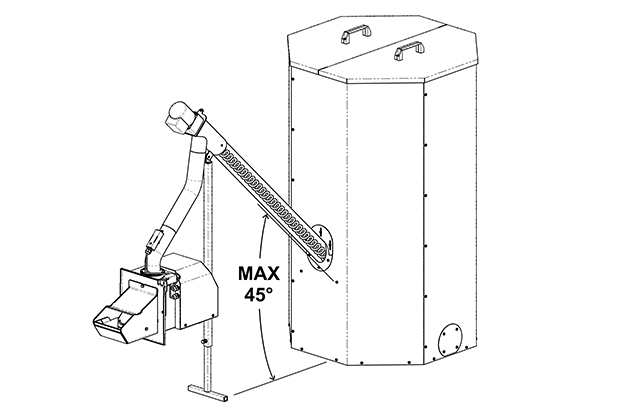

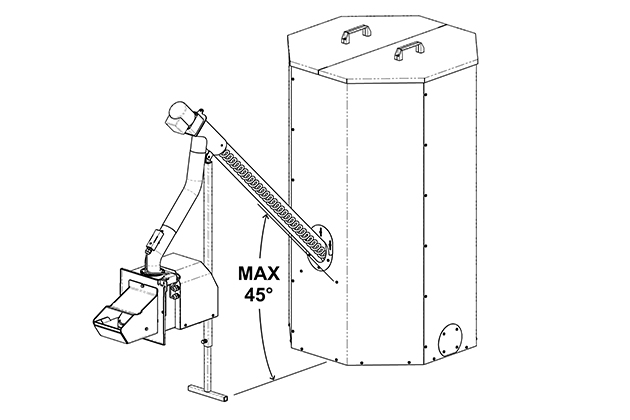

– ze wspornikiem – każdy przenośnik dostarczany jest wraz ze wspornikiem. Jego długość ustawimy tak, żeby kąt przenośnika wynosił maksymalnie 45° a wąż był naprężony.

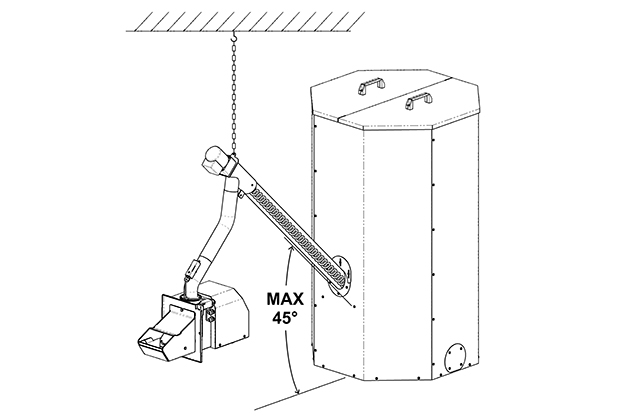

– zawieszenie od sufitu – w niewielkich pomieszczeniach zalecamy zastąpić wspornik łańcuchem (stanowi część dostawy podnośnika), na którym zawiesisz przenośnik od sufitu. Jego długość ustawimy tak, żeby kąt przenośnika wynosił maksymalnie 45° a wąż był naprężony.

UWAGA: Przenośnik jest dostarczany samodzielnie, ale jest integralną częścią systemu palnika na pelety A25

Przenośniki do palnika ATMOS A45/85

DRA50 – 1,7 m, DRA50 – 2,5 m, DRA50 – 4 m, DRA50 – 5 m

Przenośnik ślimakowy wałowy DRA50 kód: H0039
o długości 1,7 m i średnic 80 mm (przekładnia 40 W)

Przenośnik ślimakowy wałowy DRA50 kód: H0037
o długości 2,5 m i średnic 80 mm (przekładnia 40 W)

Przenośnik ślimakowy wałowy DRA50 kód: H0004
o długości 4 m i średnic 80 mm (przekładnia 40 W)

Przenośnik ślimakowy wałowy DRA50 kód: H0005
o długości 5 m i średnic 80 mm (przekładnia 40 W)

Długość przenośnika powinna zostać dobrana w taki sposób, żeby wąż pomiędzy palnikiem a przenośnikiem był naprężony i miał z powodów bezpieczeństwa minimalną długość 20 cm (optymalnie 30 – 60 cm). Maksymalna długość węża nie powinna przekraczać 1 m.

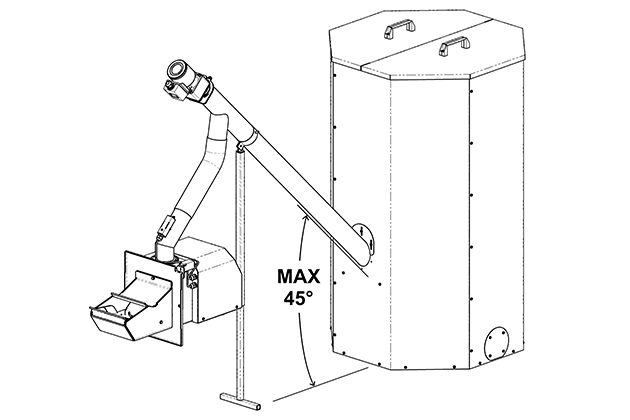

– ze wspornikiem – każdy przenośnik dostarczany jest wraz ze wspornikiem. Jego długość ustawimy tak, żeby kąt przenośnika wynosił maksymalnie 45° a wąż był naprężony.

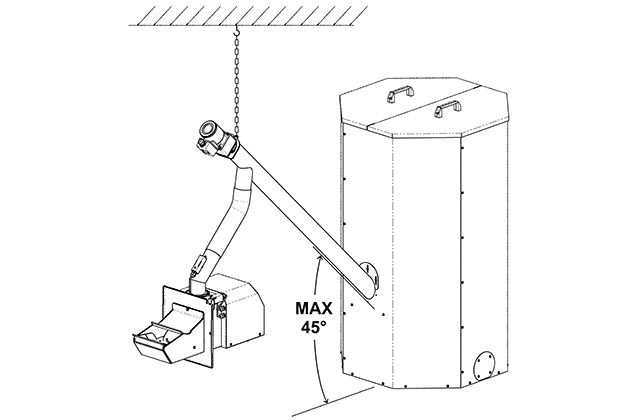

– zawieszenie od sufitu– w niewielkich pomieszczeniach zalecamy zastąpić wspornik łańcuchem (stanowi część dostawy podnośnika), na którym zawiesisz przenośnik od sufitu. Jego długość ustawimy tak, żeby kąt przenośnika wynosił maksymalnie 45° a wąż był naprężony.

UWAGA: Przenośnik jest dostarczany samodzielnie, ale jest integralną częścią systemu palnika na pelety A45 / A85

Przenośniki do zbiornika kompaktowego

Jest to zestaw zbiornika na pelety o pojemności 240 l / 300 l / 400 l z przenośnikiem DRA25, przeznaczony do małych kotłowni. Umożliwia umiejscowienie zbiornika bezpośrednio przy kotle w taki sposób, żeby zestaw zajmował mało miejsca.

W zbiorniku o pojemności użytkowej 240 l zmieści się 156 kg pelet, tj. ok. 700 kWh. (10 worków / 15 kg)
W zbiorniku o pojemności użytkowej 300 l zmieści się 195 kg pelet, tj. ok. 880 kWh. (13 worków / 15 kg)
W zbiorniku o pojemności użytkowej 400 l zmieści się 260 kg pelet, tj. ok. 1170 kWh. (17 worków / 15 kg)

Zestaw AZPD przeznaczony do kotłów na pelety DxxP, DCxxSP(X), CxxSP

Zestaw AZPD 240 R (czerwony)    kod: H0283
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)

Zestaw AZPD 240 B (niebieski)    kod: H0284
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)

Zestaw AZPD przeznaczony do kotłów na pelety DxxP, DCxxSP(X), CxxSP

Zestaw AZPD 300 R Design (czerwony)    kod: H0321
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)

Zestaw AZPD 300 B Design (niebieski)    kod: H0322
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)

Zestaw AZPD przeznaczony do kotłów na pelety DxxP, DCxxSP(X), CxxSP

Zestaw AZPD 400 R Design (czerwony)    kod: H0445
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)

Zestaw AZPD 400 B Design (niebieski)    kod: H0446
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)

Zestaw AZPU przeznaczony do kotłów gazyfikujące z modyfikacją do palnika na pelety

Zestaw AZPU 240 C (czerwony)    kod: H0280
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)

Zestaw AZPU 240 M (niebieski)    kod: H0281
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)

Zestaw AZPU przeznaczony do kotłów gazyfikujące z modyfikacją do palnika na pelety

Zestaw AZPU 400 C Design (czerwony)    kod: H0447
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)

Zestaw AZPU 400 M Design (niebieski)    kod: H0448
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)
