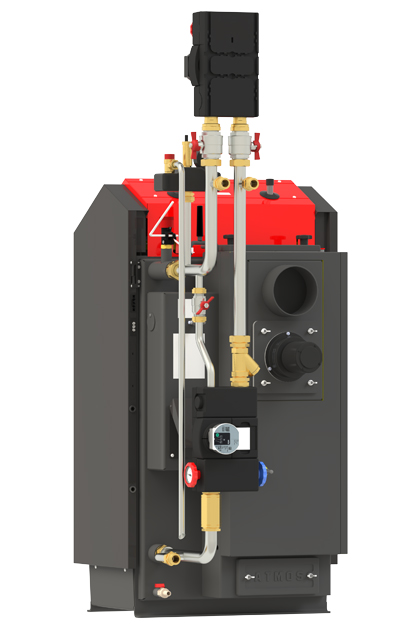

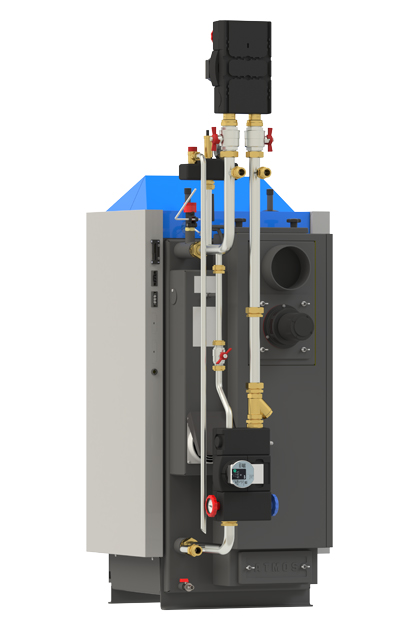

Podłączenie ATMOS F71 ESBE

Podłączenie dla systemów bez zbiorników akumulacyjnych do 32 kW

Profesjonalne podłączenie kotła ze stali nierdzewnej wykonane z rur o średnicy 35 x 1,5 mm przeznaczone do utrzymania minimalnej temperatury wody powrotnej do kotła 70 °C oraz do szybkiego podłączenia kotła za pomocą dwóch połączeń gwintowych 6/4” z uszczelką płaską. Podłączenie zawiera wszelkie niezbędne elementy wymagane przez producenta (zawór bezpieczeństwa 2,5 bar, zawór odpowietrzający, manometr, filtr z magnesem, dwie pompy, zawór termoregulacyjny 70 °C, dwa zawory odcinające, zawór trójdrogowy sterowany ręcznie).

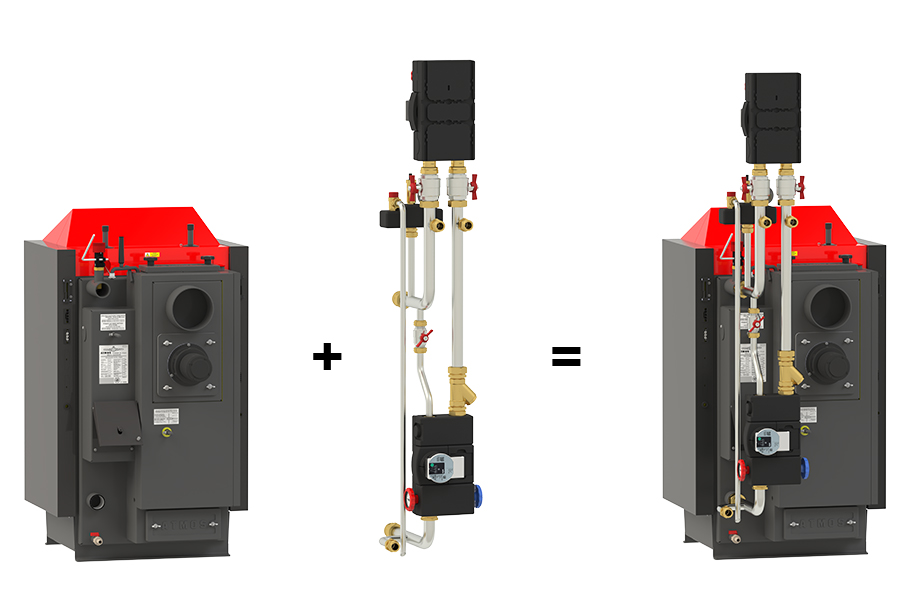

Podłączenie jest zbudowane do podłączenia kotła bezpośrednio do układu grzewczego. Podłączenie zawiera wejścia i wyjścia 1″ umożliwiające podłączenie obiegu grzewczego i kotła do podgrzewania ciepłej wody użytkowej (CWU). Podłączenie pozwala na rozbudowę większego układu grzewczego do dwóch lub trzech obiegów grzewczych poprzez zakup specjalnego rozdzielacza i niezbędnego zespołu pomp o rozstawie 90 mm – 1“ ↑↓ 1“.

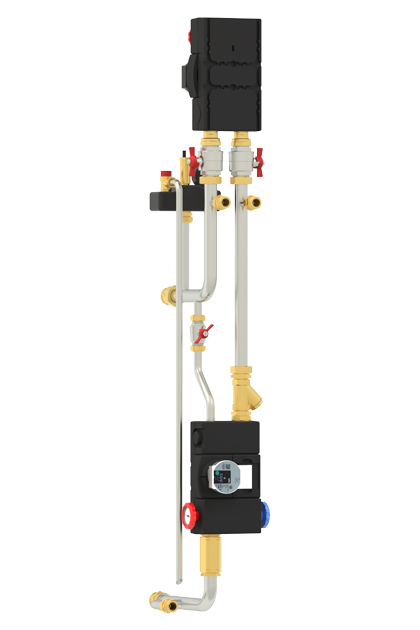

ATMOS F71 ESBE

Kod zamówienia: P0671

1 – wylot (ciepłej wody) do układu grzewczego – 1“
2 – powrót z układu grzewczego – 1“
3 – wylot ciepłej wody z kotła do bojlera do podgrzania ciepłej wody użytkowej (CWU) – 1“
(należy zaślepić w przypadku podłączenia bez bojlera CWU)
4 – dopływ powrotny z wymiennika bojlera do podgrzania ciepłej wody użytkowej (CWU) – 1“
(należy zaślepić w przypadku podłączenia bez bojlera CWU)
5 – wolny wlot umożliwiający utworzenie obejścia pompy i zaworu termoregulacyjnego w obiegu kotła
(domyślnie zaślepiony)

6 – zespół bezpieczeństwa (zawór bezpieczeństwa 2,5 bar, zawór odpowietrzający i manometr)
7 – zespół pompowy ESBE GRA211 z ręcznym zaworem trójdrogowym dla jednego obiegu grzewczego – 1“ ↑↓ 1“
8 – zespół pompowy ESBE GFA321 z zaworem termoregulacyjnym (70 °C)
9 – pompa w obiegu kotła (część zespołu pompowego ESBE GFA321)
10 – termoregulacyjny zawór trójdrogowy (70 °C) (część zespołu pompowego ESBE GFA321)
11 – zawór kulowy z termometrem (część zespołu pompowego ESBE GFA321)
12 – zawory kulowe (6/4″) ułatwiające serwisowanie armatury
13 – wyjście dla zbiornika wyrównawczego (1“) lub wejście do utworzenia obejścia obiegu kotła w celu zapewnienia cyrkulacji grawitacyjnej
14 – filtr z magnesem
15 – zawór kulowy regulacyjny obiegu kotła (1”)

Akcesoria w zestawie
– uszczelka płaska 6/4” 4 szt.
– uszczelka płaska 1” 2 szt.
– uszczelka płaska 3/4” 2 szt.
Zalecane ustawienie pompy w obiegu kotła
– na maksymalną i stałą wysokość tłoczenia
Zalecamy nie zmieniać
– wtyk 1” 3 szt.



Typ podłączenie A
wysokość
B
głębokość podłączenia za kotłem
ATMOS F71 ESBE
(DC18S, DC22S, DC25S, DC30SX, C15S, C18S, AC16S, AC25S)
1668 290
ATMOS F71 ESBE
(DC15GS, DC20GS, DC25GS, DC32GS + PSGS 10 – 32)

1745 290
ATMOS F71 ESBE
(C25ST + PSC 10 – 30)
(C32ST + PSC 10 – 30)
1913 290

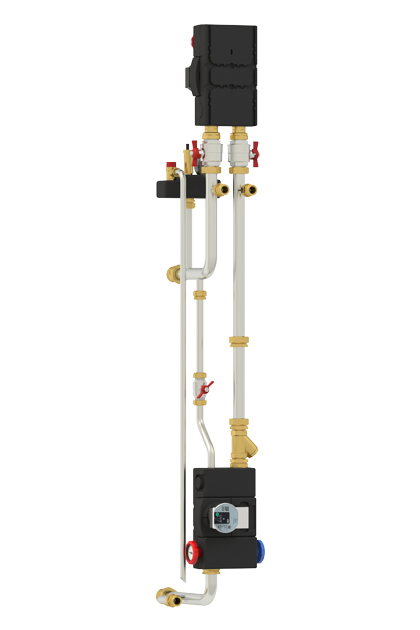

Zestaw do przedłużania rur PSC 10 – 30 do kotłów C25ST i C32ST
kod zamówienia: P0657

Do kotłów C25ST, C32ST należy dokupić zestaw przedłużający PSC 10 – 30.

ustalona kompozycja:

  • 1 x rura łącząca Ø 22 x 240 x 1,5 mm
  • 1 x rura łącząca Ø 35 x 240 x 1,5 mm
  • 1 x rurka zaworu bezpieczeństwa Ø 22 x 1220 x 1,5 mm
  • 2 x uszczelka płaska 3/4“ – 3 mm
  • 3 x uszczelka płaska 1“ – 3 mm
  • 3 x uszczelka płaska 6/4“ – 3 mm

Wysokość podłączenia na zainstalowanym kotle wynosi 1635 mm (C25ST, C32ST – 1880 mm).


Zestaw do przedłużania rur PSGS 10 – 32 do kotłów DC15GS, DC20GS, DC25GS, DC32GS
kod zamówienia: P0658

Do kotłów DC15GS, DC20GS, DC25GS, DC32GS należy dokupić zestaw przedłużający PSGS 10 – 32.

ustalona kompozycja:

  • 1 x rurka przedłużająca
  • 2 x uszczelka płaska 6/4“ – 3 mm

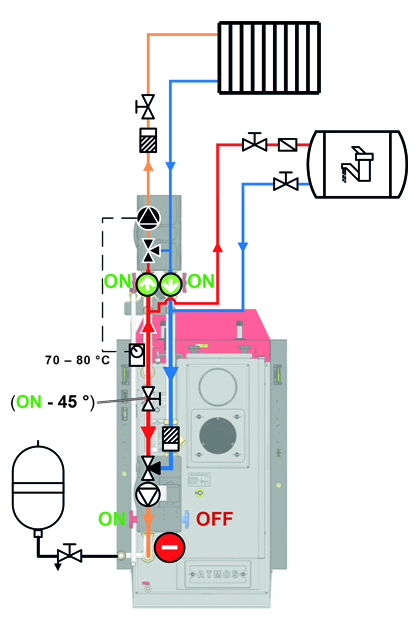

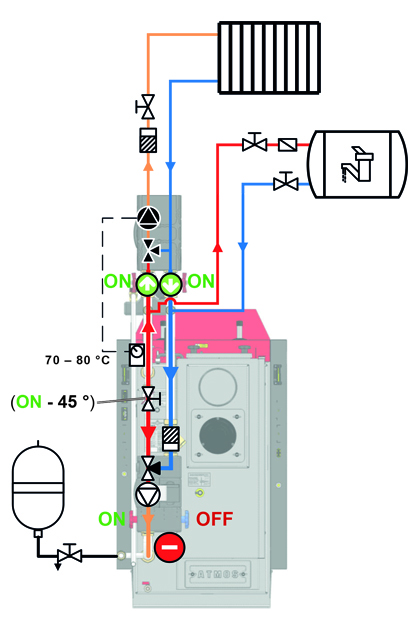

Schemat podłączenia bez zbiornika akumulacyjnego
(jeden obieg grzewczy + podgrzew CWU)
– wykonanie fabryczne

– Grupa pompowa ESBE GRA311 z ręcznym zaworem trójdrogowym – kod: P0533

Dzięki takiemu podłączeniu bojler CWU ładowany jest bezpośrednio przez pompę znajdującą się w obiegu kotła (nie potrzebujemy dodatkowej pompy) podczas pracy kotła. Temperatura wody w kotle odpowiada temperaturze roboczej kotła.



Akcesoria do rozbudowy podłączeń podstawowych

Zespół pomp
ATMOS ESBE GRA311
Sterowany- siłownik 120 s
Rozstaw 90 mm – 1“ ↑↓ 1“
Idealny do grzejników / ogrzewania podłogowego
(kod zamówienia: P0505)
Zespół pomp
ATMOS ESBE GFA311
Termostatyczny 20 – 55 °C
Rozstaw 90 mm – 1“ ↑↓ 1“
Idealny do ogrzewania podłogowego
(kod zamówienia: P0504)
Zespół pomp
ATMOS ESBE GDA311
Bezpośredni
Rozstaw 90 mm – 1“ ↑↓ 1“
Idealny do podgrzewania CWU
(kod zamówienia: P0503)
Rozdzielacz dla trzech zespołów pomp (trójobiegowy)
ATMOS ESBE GMA331
Rozstaw 90 mm – 1“ ↑↓ 1“
(kod zamówienia: P0507)



Zespół pomp
ATMOS ESBE GRA311
Mieszający
Rozstaw 90 mm – 1“ ↑↓ 1“
Idealny do grzejników
(kod zamówienia: P0533)
Zespół pomp
ATMOS ESBE GDA311
Termostatyczny 20 – 55 °C
Rozstaw 90 mm – 1“ ↑↓ 1“
Idealny do ogrzewania podłogowego
(kod zamówienia: P0504)
Rozdzielacz dla dwóch zespołów pomp (dwuobiegowy)
ATMOS ESBE GMA421
Rozstaw 90 mm – 1“ ↑↓ 1“
(kod zamówienia: P0506)



Servopohon
ESBE ARA 661
230 V – 120 s – 6 Nm
(kod zamówienia: P0415)
