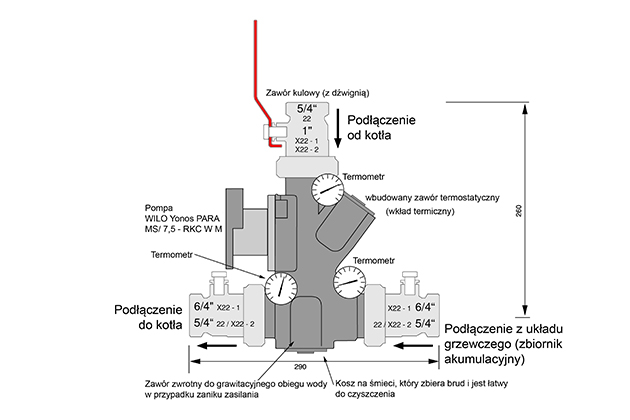

Swoją konstrukcją z masywnym żeliwnym korpusem zastępuje klasyczne podłączenie poszczególnych armatury hydraulicznej do obiegu kotła (zawór termoregulacyjny, pompa, zawór zwrotny, zawory kulowe, termometry, armatura i izolacja). Laddomat 22 można stosować do kotłów o mocy od 15 do 100 kW. Laddomat 22 jest dostarczany z wkładem termicznym o temperaturze 78 °C i zapasowym wkładem termicznym o temperaturze 72 °C umieszczonym w izolacji styropianowej. Wkład termiczny 72 °C stosujemy do kotłów powyżej 32 kW lub do układów bez zbiornika akumulacyjnego, gdzie nie jest wymagana wyższa temperatura pracy kotła. Połączenie z Laddomatem 22 jest dużo prostsze i dlatego możemy je tylko polecić.

Przy podłączeniu kotła można zastosować także zawór termoregulacyjny TV 60 °C (65°C) lub trójdrogowy zawór mieszający sterowany regulacją za pomocą serwonapędu w celu zabezpieczenia przed korozją niskotemperaturową, który utrzyma temperaturę kotła woda powracająca do kotła min. 65 – 75 °C.

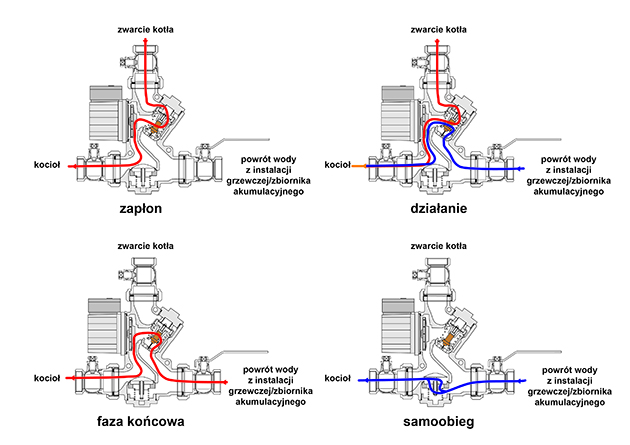

Zadaniem Laddomatu 22 jest:

• zapewnienie szybkiego osiągnięcia przez kocioł temperatury roboczej po rozpaleniu.
• ładowanie zbiorników akumulacznych do wysokiej temperatury przy niskim natężeniu przepływu w celu uzyskania optymalnego rozwarstwienia w zbiorniku.
• odprowadzić pozostałe ciepło z kotła do zasobnika po zakończeniu grzania.
• przerwać dostawę energii elektrycznej. przepływ i zatrzymanie pompy obiegowej w celu częściowego odprowadzenia nadmiaru ciepła z zaworu zwrotnego z kotła do zbiornika lub instalacji poprzez cyrkulację grawitacyjną.

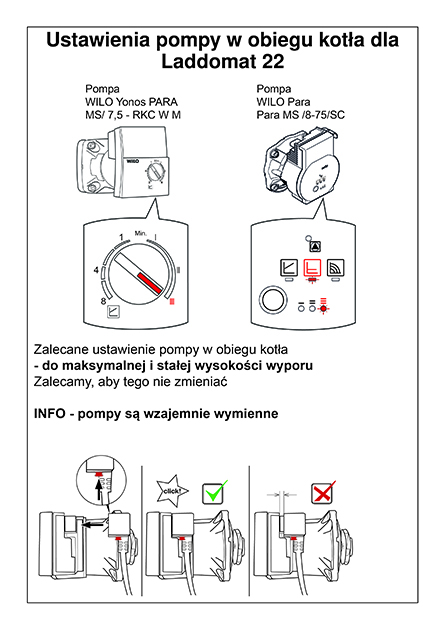

Prawidłowe podłączenie złącza i ustawienia pompy

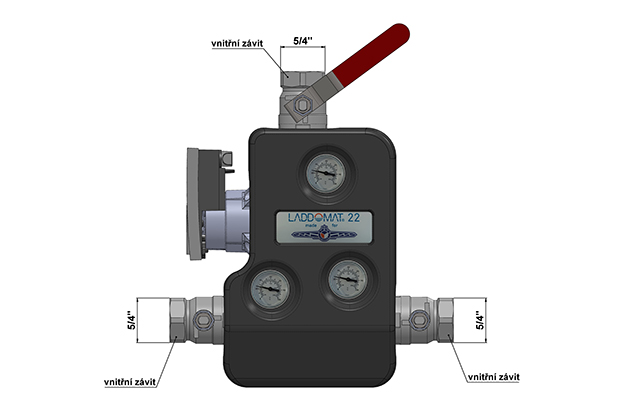

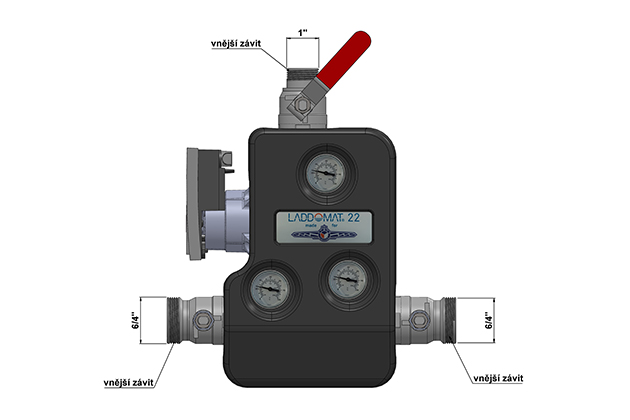

Warianty Laddomatu 22
