Serbatoi di accumulo

Se realizzato il migliore collegamento previsto per le caldaie a combustibili solidi, aumenta la vita utile della caldaia e si riduce il consumo di combustibile. Se non è possibile disporre del volume consigliato dei serbatoi di accumulo, collegare la caldaia almeno con un serbatoio di compensazione da 500–1000 l

Accumulo

L’installazione della caldaia con serbatoi di accumulo comporta i seguenti vantaggi:

  • minore consumo di combustibile (del 20 – 30 %) grazie al fatto che la caldaia funziona a piena potenza e ad efficienza ottimale fino alla completa combustione del combustibile
  • elevata vita utile della caldaia e del camino – formazione minima di catrame e acidi
  • possibilità di combinazione con altri tipi di riscaldamento – elettricità di accumulo
  • indicato per combinazioni di elementi riscaldanti (radiatori) con riscaldamento a pavimento
  • riscaldamento confortevole e combustione completa ideale del combustibile
  • garanzia di riscaldamento più ecologico
  • 3 anni di garanzia sul corpo della caldaia

Il collegamento con serbatoi di accumulo è consigliato come preferito.
Se non è possibile disporre del volume consigliato dei serbatoi di accumulo, collegare la caldaia almeno con un serbatoio di compensazione da 500 – 1000 l. In conformità alla norma ČSN 060830, l’installazione dell’impianto di riscaldamento deve essere eseguita da un’azienda specializzata. Se viene scelto un serbatoio di accumulo di grande capacità, la potenza della caldaia deve essere adeguata per poter caricare il serbatoio in un tempo ragionevole. Per il calcolo corretto della capacità del serbatoio di accumulo vale la regola seguente: 1 kW di potenza della caldaia = 55 l di capacità del serbatoio.

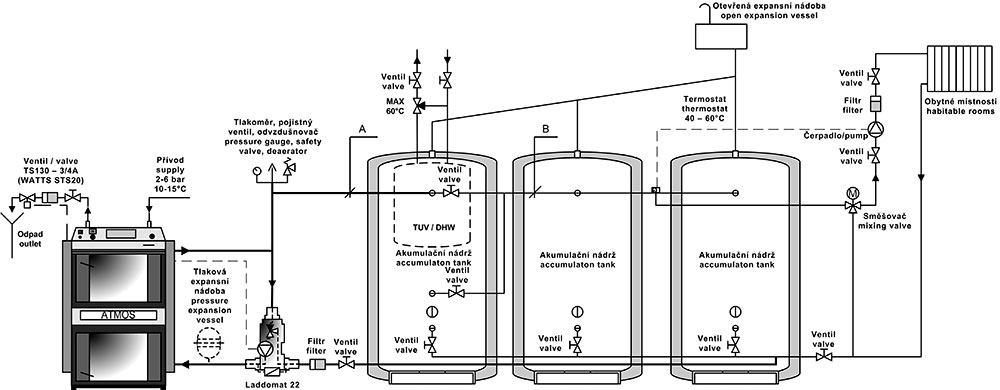

Funzionamento del sistema con serbatoi di accumulo
Accesa la caldaia, riscaldare il contenuto dei serbatoi di accumulo alla temperatura dell’acqua richiesta di 90 – 100 °C, lasciando la caldaia in funzione alla massima potenza (effettuando 2 – 4 carichi). Quindi lasciare la caldaia fino al completamento della combustione. Successivamente, il calore viene prelevato dal serbatoio di accumulo mediante una valvola a tre vie per il tempo corrispondente alla capacità del serbatoio di accumulo e alla temperatura esterna. Nella stagione di riscaldamento (nel rispetto delle capacità minime dei serbatoi di accumulo, vedi tabella) questo può corrispondere a 1 – 3 giorni. Se non è possibile disporre di serbatoi di accumulo, si consiglia di installare almeno un serbatoio da 500 – 1000 l per compensare le partenze e gli arresti di funzionamento della caldaia.

Isolamento dei serbatoi

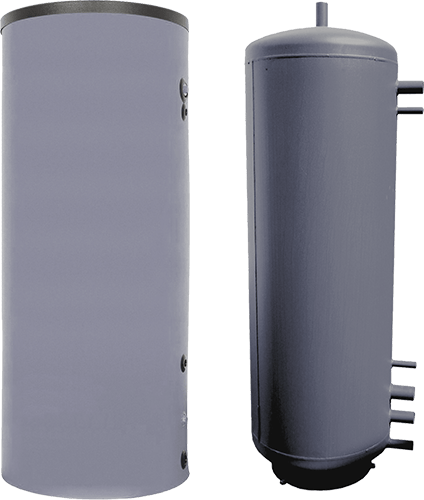

Normalmente, i serbatoi di accumulo vengono forniti senza isolamento. La soluzione idonea consiste nell’isolamento comune di tutti i serbatoi dalla capacità richiesta con lana minerale inserita in una struttura di cartongesso, o riempiendo la struttura con isolante sfuso. Lo spessore consigliato della lana minerale è di 120 mm. In alternativa, è possibile acquistare serbatoi già isolati con lana minerale (100 mm) in una custodia in similpelle, anche essi di nostra fornitura.

Riscaldamento dell’acqua calda sanitaria
Per il riscaldamento dell’acqua calda sanitaria può essere usato un bollitore combinato o un serbatoio di accumulo con scaldacqua istantaneo in rame.

Parametri dei serbatoi



Descrizione dei serbatoi di accumulo
1. manicotto – 5/4“ 8. uscita sotto il boiler dell’acqua calda sanitaria annidato (tipo di serbatoio 2) – 5/4“
2. condotto di uscita superiore – 5/4“ 9. uscita tra il boiler acqua calda annidato e lo scambiatore solare (tipo di serbatoio 3) – 5/4“
3. manicotto per termometro – 1/2“ 10. condotto di uscita per acqua calda sanitaria – 1“
4. manicotto per termometro – 1/2“ 11. manicotto di scambiatore solare – ingresso – 1“
5. manicotto per cartuccia riscaldante elettrica – M48x2 12. manicotto di scambiatore solare – uscita – 1“
6. condotto di uscita inferiore – 5/4“ 13. condotto di uscita superiore (tipo di serbatoio 2 i 3) – 1“
7. manicotto per rubinetto di scarico – 1“

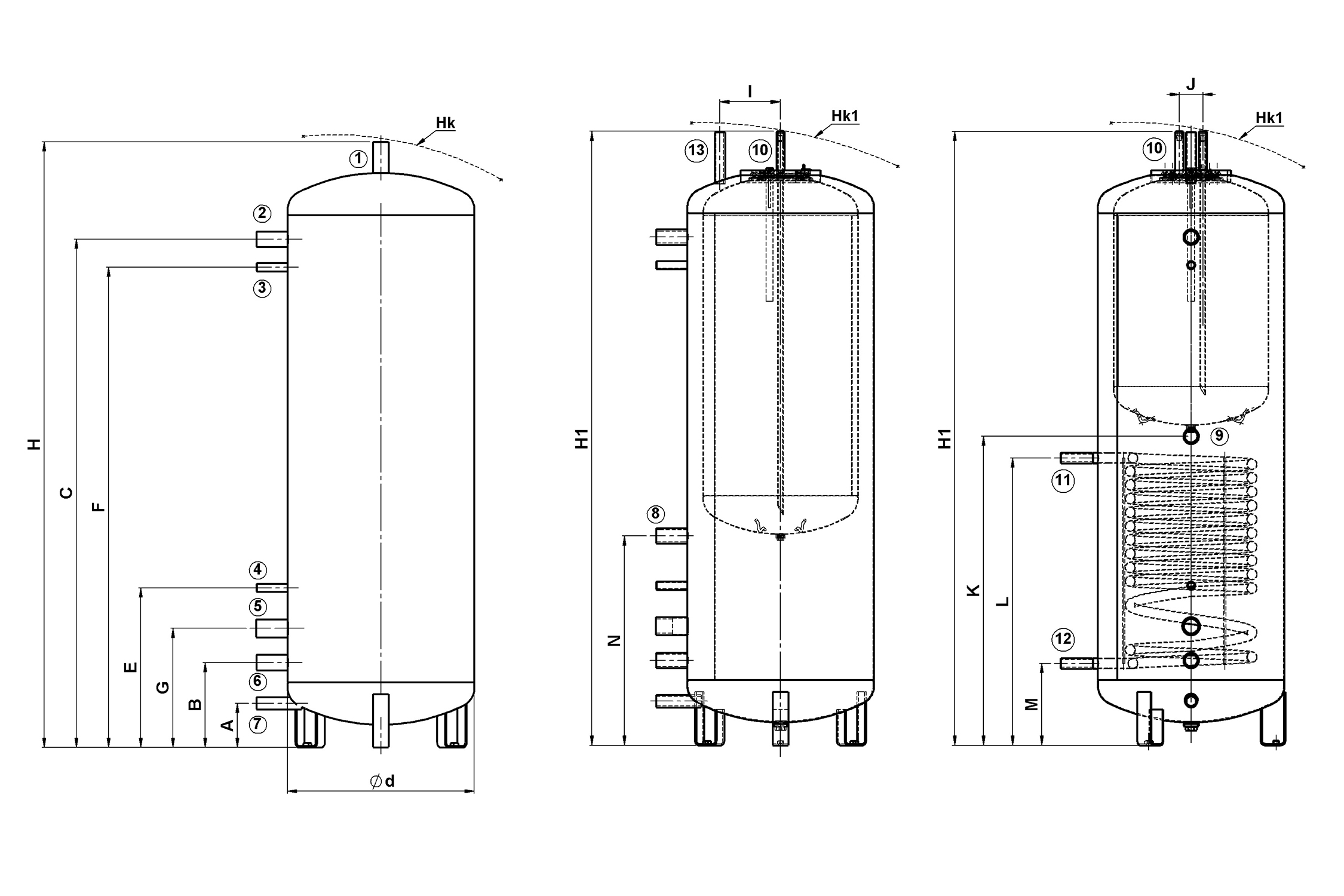

Dimensioni dei serbatoi di accumulo ATMOS
Tipo di serbatoio AN 500
(DZ)		 AN 600
(DZ)		 AN 750
(DZ)		 AN 750
(DH)		 AN 800
(DH)		 AN 1000
(DH)		 AN 1000
(DZ)
Dimensione
(mm)		 H 1946 1611 2001 1761 1916 2214 2015
H1 1971 – 2029 – 1944 – 2044
Hk 1966 1631 2021 1781 1936 2234 2035
Hk1 1991 – 2049 – 1964 – 2064
A 142 169 169 179 179 179 167
B 273 300 300 280 280 280 275
C 1633 1270 1660 1384 1540 1840 1675
E 513 540 540 520 520 520 515
F 1543 1180 1570 1294 1450 1750 1585
G 383 410 410 390 390 390 385
I 195 – 195 195 – – 195
J 76 – 76 76 – – 76
K 993 – 1020 932 – – 1065
L 923 – 910 870 – – 1015
M 263 – 290 250 – – 265
N 673 – 720 639 – – 715
Diametro
(mm)		 Ø d 600 750 750 790 790 790 850
1/2/6/8/9/ 5/4“ 5/4“ 5/4“ 5/4“ 5/4“ 5/4“ 5/4“
3/4 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“ 1/2“
5 M48x2 M48x2 M48x2 M48x2 M48x2 M48x2 M48x2
7/10/11/12/13 1“ 1“ 1“ 1“ 1“ 1“ 1“

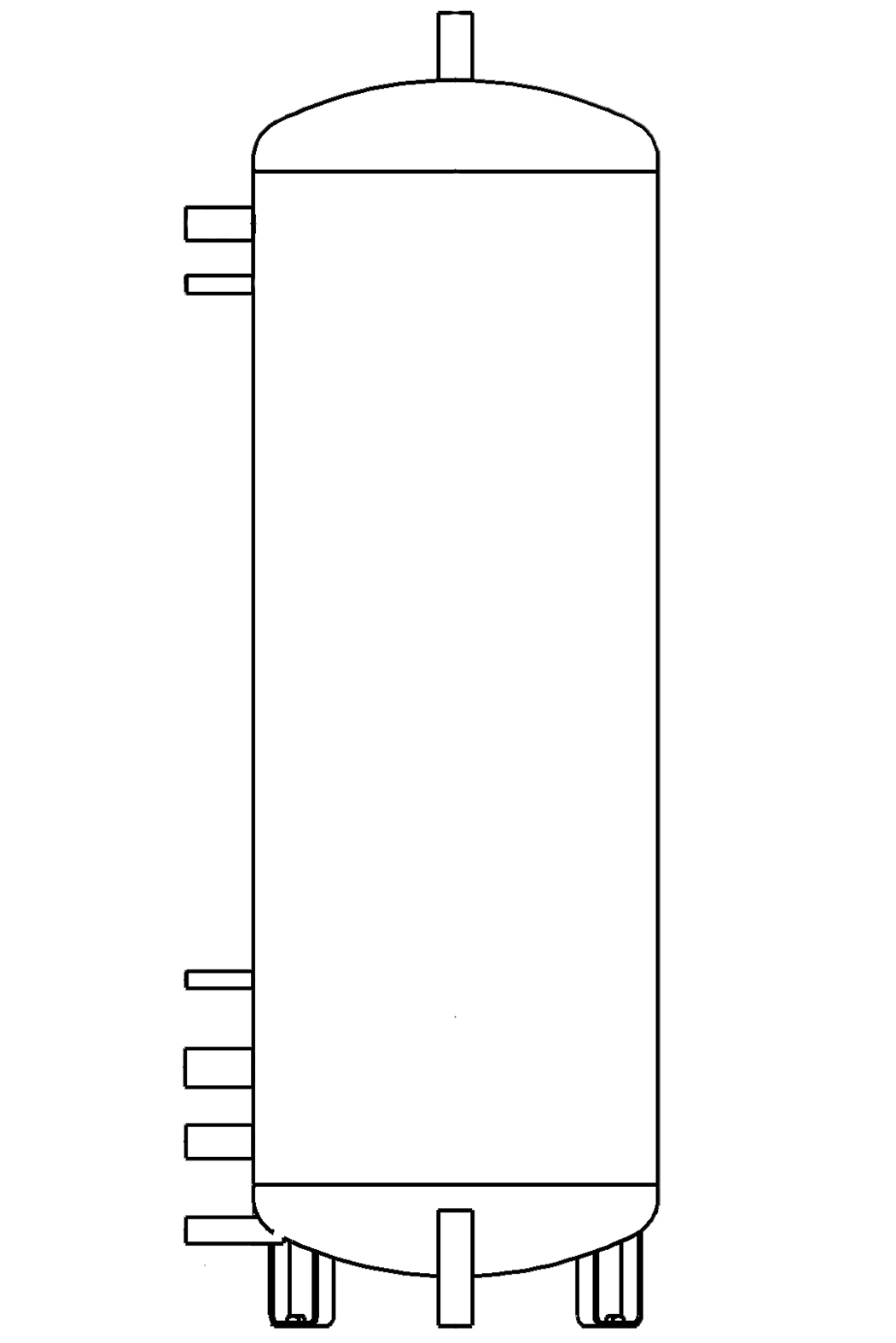

Serbatoi di accumulo – base

Serbatoio – tipo DZ Il serbatoio stesso Isolamento stesso (100 mm) Serbatoio incluso isolamento
Codice Peso Codice Peso Codice Peso
AN 500 P0139 91,00 kg P0151 23,00 kg P0142 114,00 kg
AN 600 P0236 82,00 kg P0237 10,50 kg P0238 100,00 kg
AN 750 P0140 120,00 kg P0152 22,00 kg P0143 144,00 kg
AN 1000 P0141 136,00 kg P0153 25,00 kg P0144 161,00 kg
Serbatoio – tipo DH
AN 750 P0170 120,00 kg P0173 22,00 kg P0176 142,00 kg
AN 800 P0199 116,00 kg P0200 22,00 kg P0201 138,00 kg
AN 1000 P0171 132,00 kg P0174 25,00 kg P0177 161,00 kg

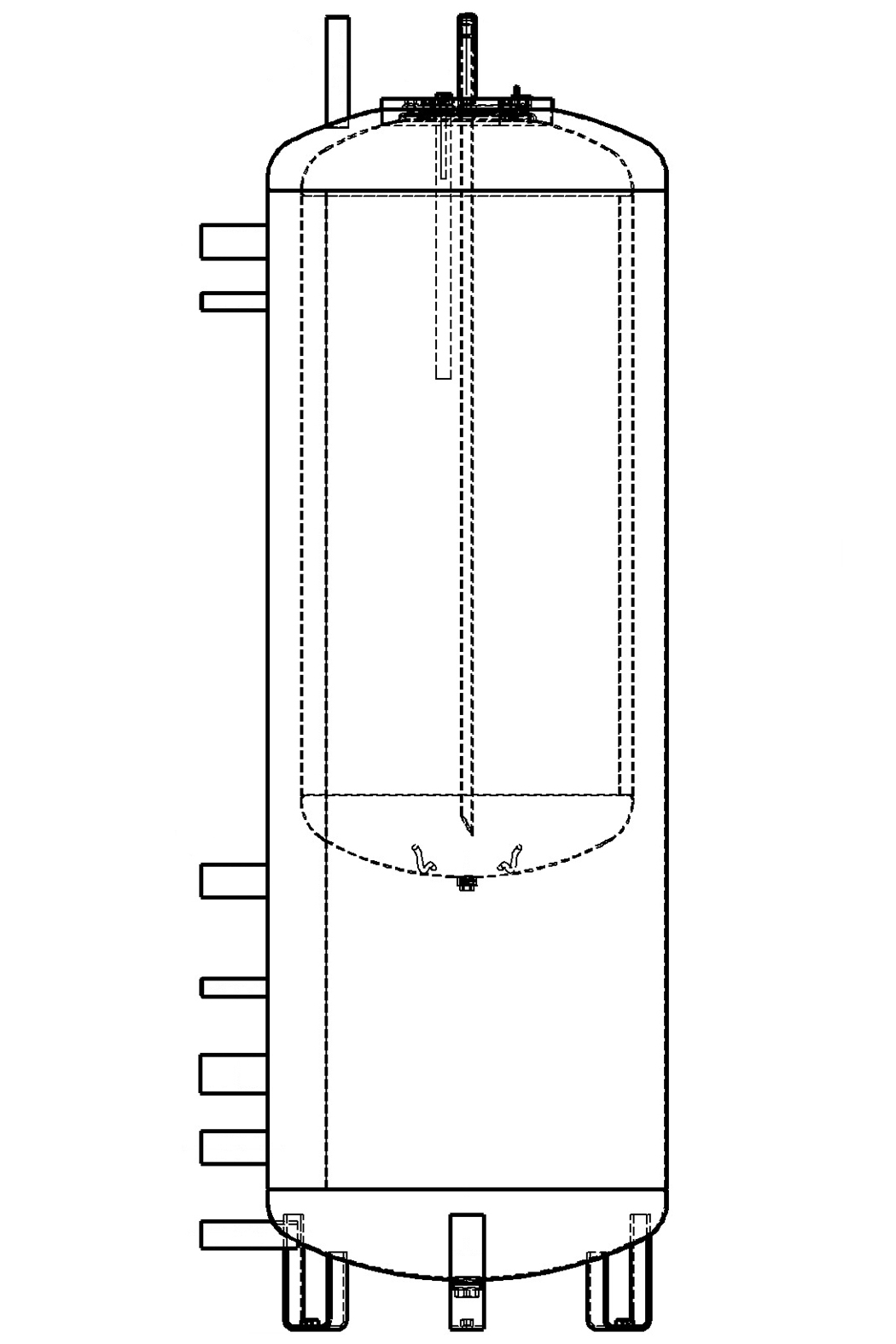

Serbatoio di accumulo con bollitore galleggiante 200 l per ACS

Serbatoio – tipo DZ Il serbatoio stesso Isolamento stesso (100 mm) Serbatoio incluso isolamento
Codice Peso Codice Peso Codice Peso
AN 500/2 P0145 133,00 kg P0154 23,00 kg P0148 156,00 kg
AN 750/2 P0146 168,00 kg P0155 30,00 kg P0149 198,00 kg
AN 1000/2 P0147 181,00 kg P0156 25,00 kg P0150 206,00 kg
Serbatoio – tipo DH
AN 800/2 P0202 160,00 kg P0203 25,00 kg P0204 185,00 kg

*le caldaie galleggianti (nidificate) per il riscaldamento dell’acqua calda sanitaria sono smaltate all’interno

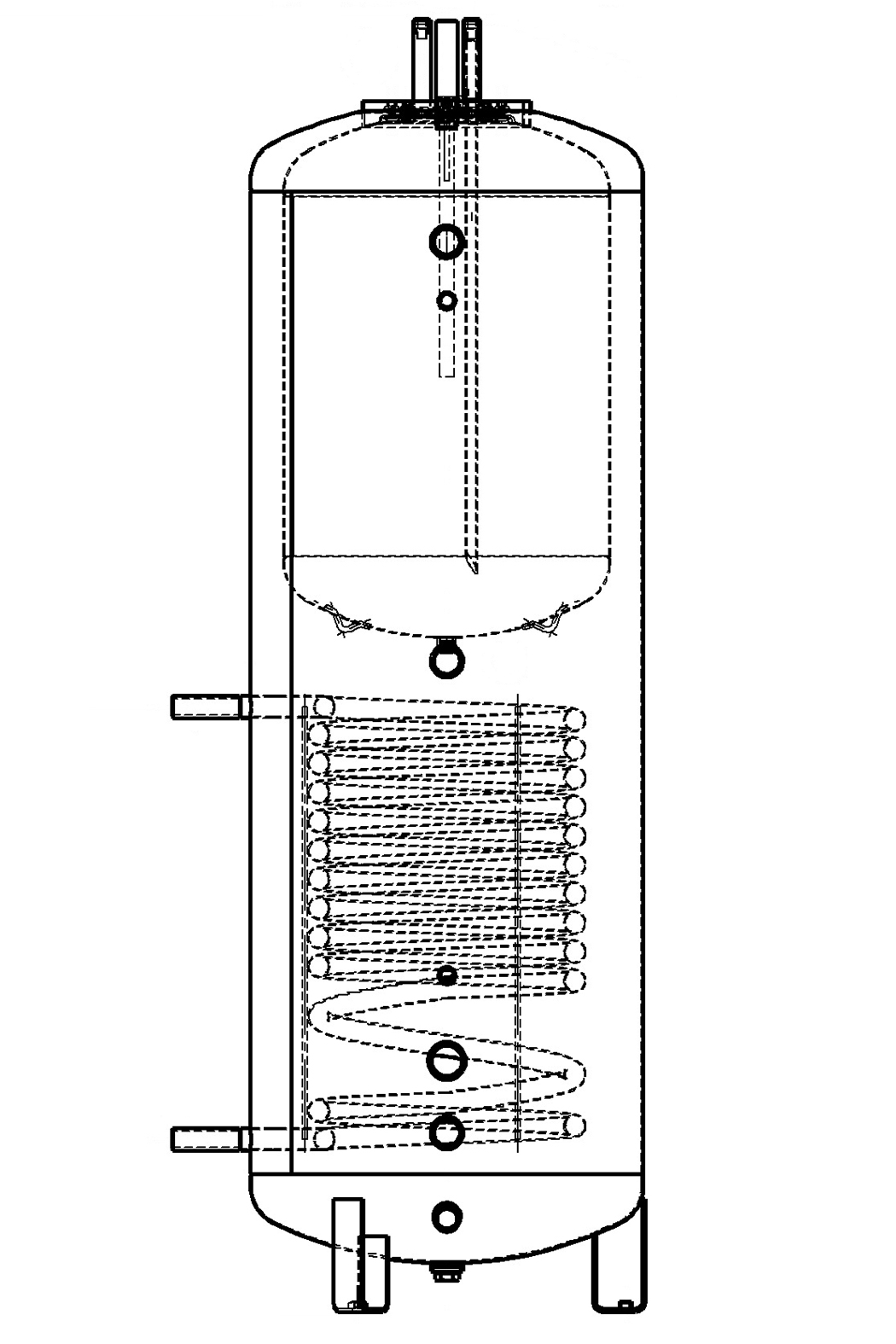

Serbatoio di accumulo con bollitore galleggiante 140 l per ACS + sistema solare

Serbatoio – tipo DZ Il serbatoio stesso Isolamento stesso (100 mm) Serbatoio incluso isolamento
Codice Peso Codice Peso Codice Peso
AN 500/3 – 1,7 m2 P0160 151,00 kg P0166 23,00 kg P0163 174,00 kg
AN 750/3 – 2,3 m2 P0161 185,00 kg P0167 30,00 kg P0164 215,00 kg
AN 1000/3 – 3,3 m2 P0162 217,00 kg P0168 25,00 kg P0165 242,00 kg
Serbatoio – tipo DH
AN 800/3 – 2,3 m2 P0205 170,00 kg P0206 25,00 kg P0207 196,00 kg

*le caldaie galleggianti (nidificate) per il riscaldamento dell’acqua calda sanitaria sono smaltate all’interno





Corpo riscaldante elettrico con termostato per serbatoio di accumulo

TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW





Diametri minimi delle tubazioni per collegamento con serbatoi di accumulo
Tipo e potenza della caldaia parte A parte B
  in rame in acciaio in rame in acciaio
DC18S, C18S, DC20GS 28 x 1 25 (1″) 28 x 1 25 (1″)
DC22S, DC25S, DC25GS, C20S, DC22SX 28 x 1 25 (1″) 28 x 1 25 (1″)
DC32S, DC32GS, C30S, DC30SX 35 x 1,5 32 (5/4″) 28 x 1 25 (1″)
DC40GS, C40S, DC40SE, DC40SX 35 x 1,5 32 (5/4″) 28 x 1 25 (1″)
DC50S, DC50SE 42 x 1,5 40 (6/4″) 35 x 1,5 32 (5/4″)
DC70S, DC75SE, DC100 54 x 2 50 (2″) 42 x 1,5 40 (6/4″)



Volume minimo dell’accumulo
Prestazione / kW 15 – 20 20 – 30 30 – 35 35 – 40 40 – 50 50 – 70 70 – 100 150
Volume / l 1000 – 1500 1500 – 2000 2000 – 2500 2500 – 3000 3000 – 4000 4000 – 5000 5000 – 6000 8000 – 9000
