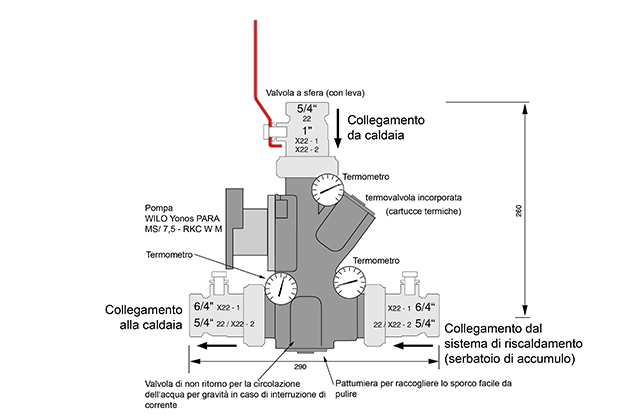

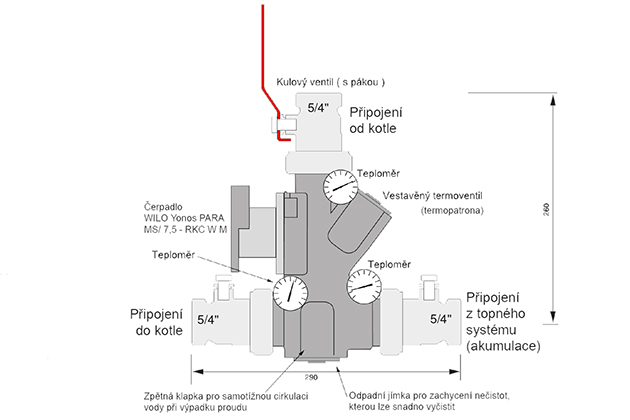

Con la sua costruzione con corpo massiccio in ghisa, sostituisce il classico collegamento dei singoli raccordi idraulici al circuito della caldaia (valvola di termoregolazione, pompa, valvola di non ritorno, valvole a sfera, termometri, raccorderia e coibentazione). Laddomat 22 può essere utilizzato per caldaie con potenza da 15 a 100 kW. Il Laddomat 22 viene fornito con una termocartuccia da 78 °C e una termocartuccia di ricambio da 72 °C posizionata nell’isolamento in polistirene. Utilizziamo la cartuccia termica da 72 °C per caldaie oltre 32 kW o per impianti senza serbatoio di accumulo, dove non è richiesta una temperatura di esercizio più elevata della caldaia. Connettersi con Laddomat 22 è molto più semplice e quindi non possiamo che consigliarlo.

Quando si collega la caldaia, come protezione contro la corrosione a bassa temperatura è possibile utilizzare anche una valvola di termoregolazione TV 60 °C (65 °C) o una valvola miscelatrice a tre vie comandata da regolazione con servoazionamento, che manterrà la temperatura della caldaia acqua ritorno in caldaia min. 65 – 75 °C.

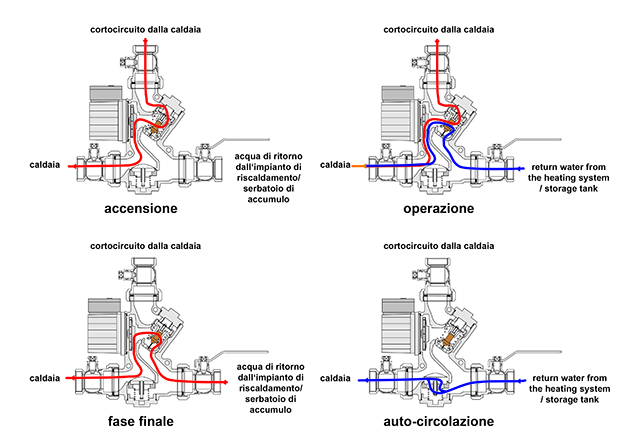

Laddomat 22 ha il compito di:

• Assicurare che la caldaia, dal momento di accensione, raggiunga rapidamente la temperatura di esercizio.
• Riscaldare ad alta temperatura i serbatoi di accumulo con una bassa velocità di flusso per ottenere una stratificazione ottimale nel serbatoio.
• Al termine del riscaldamento, trasferire il calore residuo dalla caldaia al serbatoio.
• In caso di mancanza di corrente elettrica e di arresto della pompa di circolazione, trasferire parzialmente il calore in eccesso, attraverso una valvola di non ritorno e per mezzo di circolazione a gravità, dalla caldaia al serbatoio  o all’impianto.

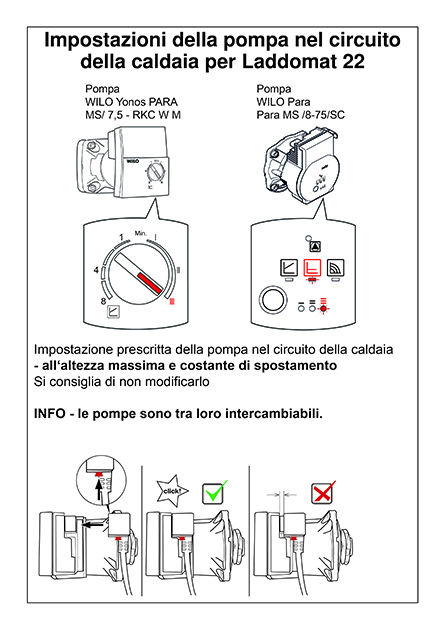

Correggere il collegamento del connettore e le impostazioni della pompa

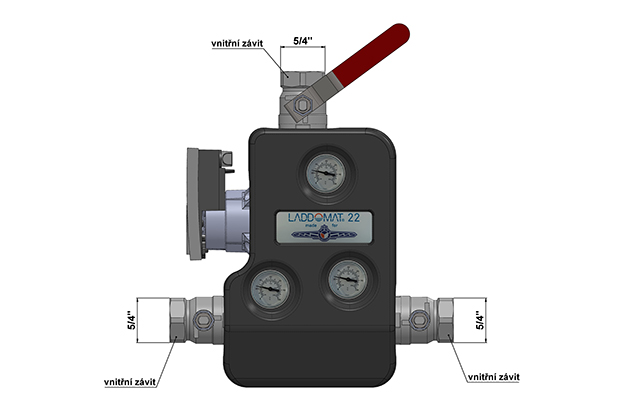

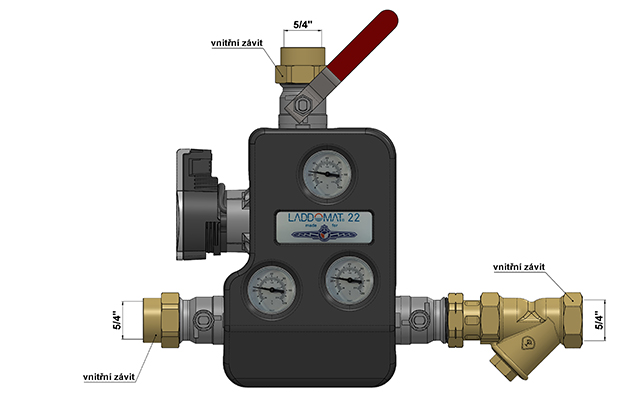

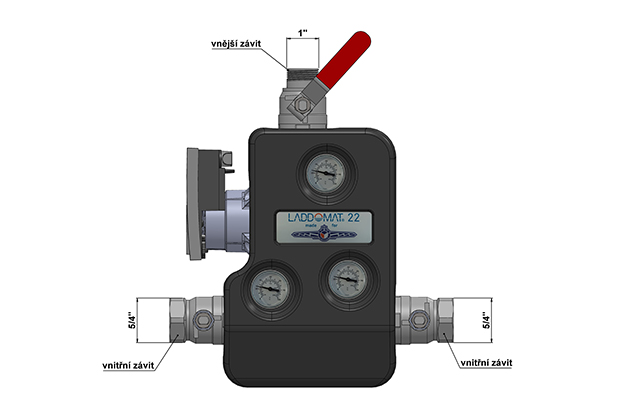

Varianti di Laddomat 22
