La centralina di regolazione in curva climatica ATMOS ACD 03/04 rappresenta un nuovo elemento di controllo, provvisto di display touch screen a colori, che consente un controllo facile sia della caldaia che del sistema di riscaldamento in modo intuitivo e secondo i trend più avanzati. Le centraline di regolazione ACD 03 e ACD 04 si differenziano per l’esecuzione della scatola di installazione. Le funzioni di comando delle due centraline di regolazione sono identiche.

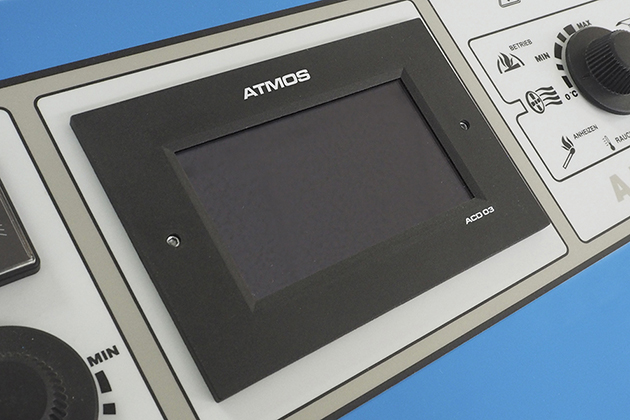

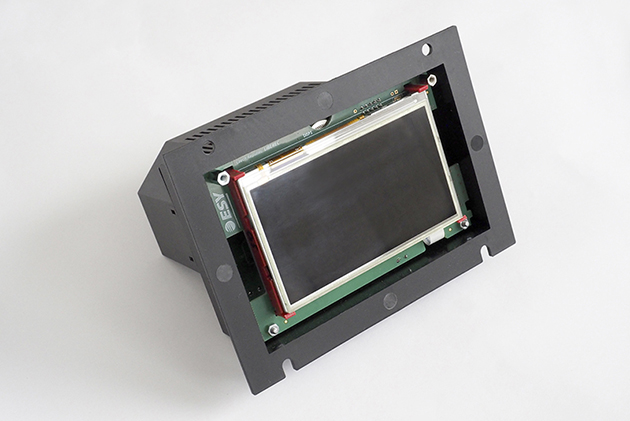

ATMOS ACD 03 – centralina di regolazione da inserire nel pannello della caldaia
La centralina di regolazione ACD 03 è indicata per essere montata nell’apertura (dimensioni 92 x 138 mm) realizzata sfondando la zona predisposta (di fabbrica) nel pannello della caldaia. In alternativa, la centralina di regolazione può essere inserita in una scatola speciale, la SWS 18, indicata per il montaggio a parete.
La centralina di regolazione è in grado di controllare:
- il riscaldamento di tre circuiti di riscaldamento (ad es. due circuiti con radiatori tradizionali + un circuito di riscaldamento a pavimento) in funzione della temperatura ambiente richiesta, della temperatura esterna (curva climatica) e degli orari, utilizzando tre tipi di unità ambiente (sensori)
oppure
un circuito caldaia e due circuiti di riscaldamento – il circuito caldaia per il mantenimento della temperatura minima dell’acqua di ritorno alla caldaia di 65 °C, utilizzando una valvola miscelatrice a tre vie con servocomando e pompa, e il riscaldamento di due circuiti di riscaldamento (ad es. radiatori tradizionali oppure riscaldamento a pavimento) in funzione della temperatura ambiente richiesta, della temperatura esterna (curva climatica) e degli orari, utilizzando tre tipi di unità ambiente (sensori)
- il riscaldamento dell’acqua calda sanitaria (ACS) alla temperatura richiesta (ad es. 55 °C)
- il riscaldamento solare tramite collettori solari
- la ricarica/scarica ottimale dei serbatoi di accumulo secondo quanto richiesto dal cliente
- la commutazione automatica tra due fonti di calore (caldaie), ad esempio caldaie a legna e a gas naturale / caldaie a legna e pellet
- il funzionamento completo della caldaia in funzione delle esigenze dell’impianto di riscaldamento, compreso il ventilatore aspirante
- accensione automatica della legna
La centralina elettronica di regolazione ATMOS ACD 03 viene fornita come kit comprendente i sensori e la morsettiera di collegamento necessari per un facile montaggio sul pannello della caldaia:
Kit di regolazione in curva climatica per caldaie a pellet (senza sonda fumi) ATMOS ACD 03
Codice d’ordine: S0103
| Contenuto del kit / Denominazione | Marchio di fabbrica | Q.tà nel kit | Campo di misura | Lunghezza cavo | |
| Centralina di regolazione in curva climatica con touch screen e modulo relè – Completa (A + B) |  |
ATMOS ACD 03 | 1 | – | – |
| Kit connettori |  |
SCS34 | 1 | – | – |
| Sensore temperatura esterna (AF) – a filo |  |
AF20-B65 | 1 | -40… +70 | 0 m |
| Sensore temperatura caldaia (WF) – silicone |  |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Sensore a contatto del sistema di riscaldamento (VF) – a filo – PVC |
 |
SF20-B54 | 3 | 0… +110 | 4 m |
| Sensore ACS (SF) Sensore serbatoio di accumulo (PF/FPF) – PVC |
|
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
Kit di regolazione in curva climatica per caldaie a caricamento manuale (con sonda fumi) ATMOS ACD 03 AGF
Codice d’ordine: S0106
| Contenuto del kit / Denominazione | Marchio di fabbrica | Q.tà nel kit | Campo di misura | Lunghezza cavo | |
| Centralina di regolazione in curva climatica con touch screen e modulo relè – Completa (A + B) | |
ATMOS ACD 03 | 1 | – | – |
| Kit connettori | |
SCS34 | 1 | – | – |
| Sensore temperatura esterna (AF) – a filo | |
AF20-B65 | 1 | -40… +70 | 0 m |
| Sensore temperatura caldaia (WF) – silicone |  |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Sensore a contatto del sistema di riscaldamento (VF) – a filo – PVC |
|
SF20-B54 | 3 | 0… +110 | 4 m |
| Sensore ACS (SF) Sensore serbatoio di accumulo (PF/FPF) – PVC |
 |
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
| Sonda fumi per il controllo del funzionamento della caldaia (AGF) |
|
AGF3 | 1 | 0… +400 | 2 m |
Kit di regolazione in curva climatica per caldaie a pellet (con sonda fumi) ATMOS ACD 03 AGF WIFI
Codice d’ordine: S0108 – PREPARIAMO
| Contenuto del kit / Denominazione | Marchio di fabbrica | Q.tà nel kit | Campo di misura | Lunghezza cavo | |
| Centralina di regolazione in curva climatica con touch screen e modulo relè – Completa (A + B) | |
ATMOS ACD 03 | 1 | – | – |
| Kit connettori | |
SCS34 | 1 | – | – |
| Sensore temperatura esterna (AF) – a filo | |
AF20-B65 | 1 | -40… +70 | 0 m |
| Sensore temperatura caldaia (WF) – silicone | |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Sensore a contatto del sistema di riscaldamento (VF) – a filo – PVC |
|
SF20-B54 | 3 | 0… +110 | 4 m |
| Sensore ACS (SF) Sensore serbatoio di accumulo (PF/FPF) – PVC |
|
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
| Sonda fumi per il controllo del funzionamento della caldaia (AGF) |
|
AGF3 | 1 | 0… +400 | 2 m |
| Gateway senza fili Ethernet / Wi-Fi ATMOS WIFI GATE 1000 |
|
ATMOS WIFI GATE 1000 | 1 | – | – |
-

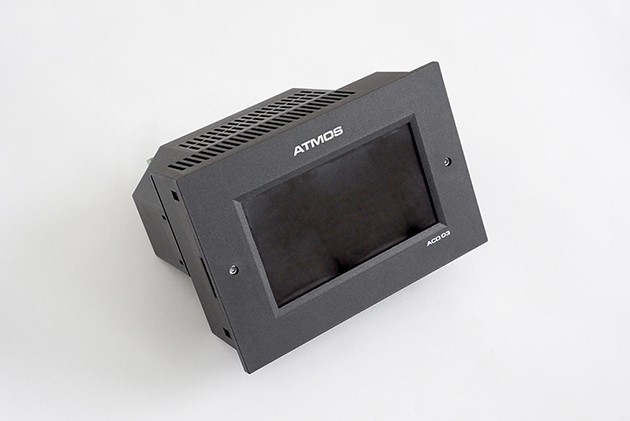

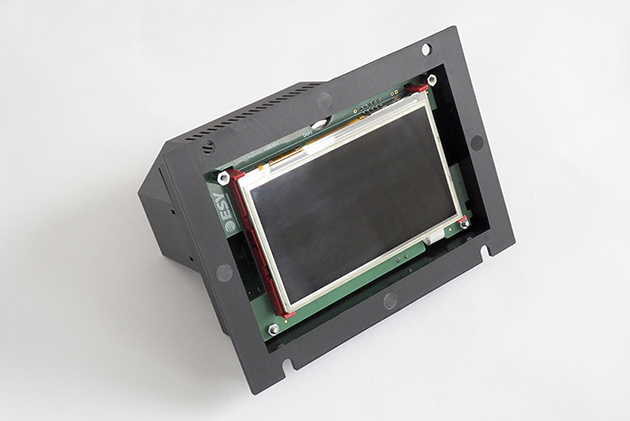

- ACD 03 controller
-
- La centralina di regolazione ACD 03 è indicata per il montaggio a posteriori sul pannello della caldaia.
-

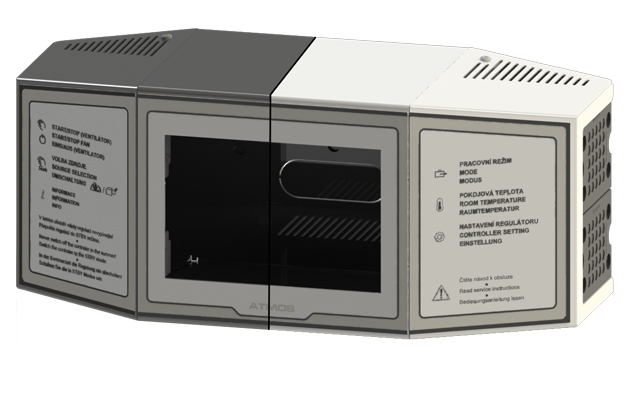

- Box SWS 18 in versione grigio scuro o bianco
ATMOS ACD 04 - centralina di regolazione installata nel mantello della caldaia (di fabbrica)

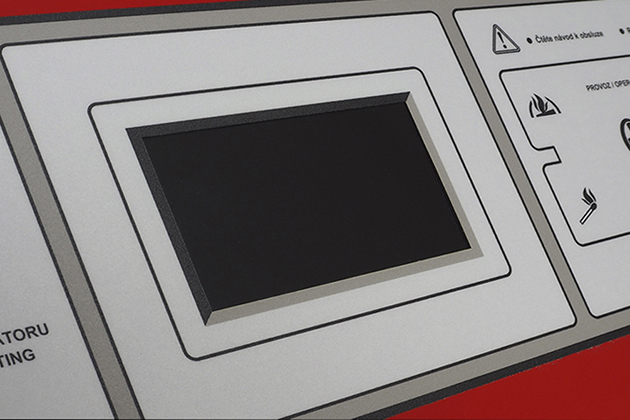

Il regolatore ACD 04 è prodotto in un design progettato per essere avvitato nella cappa strumenti della caldaia. Si tratta di una versione fornita direttamente dalla fabbrica, dove la caldaia non contiene i classici elementi di controllo come termometri e termostati. Il pannello della caldaia è adatto solo per il collegamento del controller ACD 04.
-
- ACD 04 controller
-
- Regulace ACD 04 je zabudována do kotle přímo z výroby.
La centralina di regolazione è in grado di controllare:
- il riscaldamento di tre circuiti di riscaldamento (ad es. due circuiti con radiatori tradizionali + un circuito di riscaldamento a pavimento) in funzione della temperatura ambiente richiesta, della temperatura esterna (curva climatica) e degli orari, utilizzando tre tipi di unità ambiente (sensori)
oppure
un circuito caldaia e due circuiti di riscaldamento – il circuito caldaia per il mantenimento della temperatura minima dell’acqua di ritorno alla caldaia di 65 °C, utilizzando una valvola miscelatrice a tre vie con servocomando e pompa, e il riscaldamento di due circuiti di riscaldamento (ad es. radiatori tradizionali oppure riscaldamento a pavimento) in funzione della temperatura ambiente richiesta, della temperatura esterna (curva climatica) e degli orari, utilizzando tre tipi di unità ambiente (sensori)
- il riscaldamento dell’acqua calda sanitaria (ACS) alla temperatura richiesta (ad es. 55 °C)
- il riscaldamento solare tramite collettori solari
- la ricarica/scarica ottimale dei serbatoi di accumulo secondo quanto richiesto dal cliente
- la commutazione automatica tra due fonti di calore (caldaie), ad esempio caldaie a legna e a gas naturale / caldaie a legna e pellet
- il funzionamento completo della caldaia in funzione delle esigenze dell’impianto di riscaldamento, compreso il ventilatore aspirante
- accensione automatica della legna
Per un riscaldamento ottimale, economico e confortevole del vostro edificio e per una migliore regolazione dell’impianto di riscaldamento si consiglia di acquistare, come accessorio, (per ogni circuito di riscaldamento) una delle nostre unità ambiente ARU5, ARU10 e ARU30 con touch screen. Per poter sfruttare la regolazione per il riscaldamento solare, bisogna acquistare il sensore per il sistema solare ed il sensore KTF20.
Unità ambiente (sensore) per regolazione equitermica ACD 03/04 ATMOS ARU5
Unità ambiente senza display per regolazione equitermica ACD 03/04 ATMOS ARU10
Unità ambiente con display per regolazione equitermica ACD 03/04 ATMOS ARU30
-
- Collegamento con regolazione ACD 03/04 e unità ambiente ARUxx
