Vantaggi delle caldaie a gassificazione di legna ATMOS
- Possibilita di bruciare grandi pezzi di legna
- Grande serbatoio dei combustibili – lunga durata della combustione
- Scambiatore di calore a tubi
- Alta efficienza oltre il 90 % – l’aria primaria e secondaria viene preriscaldata ad alta temperatura
- Combustione ecologica – caldaia conforme alla norma EN 303-5 classe 5, EKODESIGN 2015/1189
- Ventola di scarico – rimozione della cenere senza polvere, locale caldaia non fumatori
- Circuito di raffreddamento contro il surriscaldamento – senza il rischio di danni alla caldaia
- Spegnimento automatico della caldaia, una volta terminata la combustione – termostato prodotti di combustione
- Asportazione comoda della cenere – grande camera di combustione in ceramica per la cenere (per la legna, la pulizia va effettuata una volta alla settimana)
- Piccole dimensioni e peso ridotto
- Possibilità di scelta sportello sinistro/destro
- Alta qualita
-
-
DCxxGD
-
-
Vista della camera di alimentazione superiore
-
-
Dimensioni della camera di alimentazione
-
-
Vista nella camera di combustione inferiore
-
-
Fiamma accesa nella camera di combustione inferiore
-
-

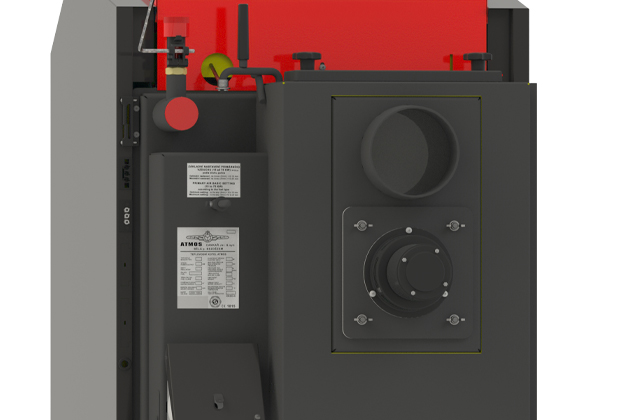

La parte posteriore della caldaia
-
-
Scambiatore a tubi
Installazione
Le caldaie a gassificazione di legna ATMOS devono essere collegate con LADDOMAT 22 o con una valvola di termoregolazione (valvola a tre vie servocomandata in caso di utilizzo della centralina elettronica di regolazione ACD 03/04) per raggiungere la temperatura minima dell’acqua di ritorno alla caldaia di 65 °C. Manteniamo la temperatura di uscita della caldaia nell’intervallo 80 – 90 °C e impostiamo la temperatura dell’acqua verso i radiatori o il riscaldamento a pavimento sulla valvola miscelatrice a tre vie secondo necessità (ad esempio 30 – 80 °C). Tutte le caldaie vengono fornite nella versione standard di serpentina di raffreddamento contro l‘eccessivo riscaldamento. Si consiglia di installare una caldaia con serbatoi di accumulo, che ridurrà il consumo di carburante e aumenterà il comfort di riscaldamento.
I MODELLI DCXXGD SONO INDICATI PER ESSERE COLLEGATI ESCLUSIVAMENTE CON SERBATOI DI ACCUMULO DI CAPACITÀ SUFFICIENTE, PARI ALMENO A 55 L PER 1 kW DI POTENZA INSTALLATA DELLA CALDAIA.
-
-

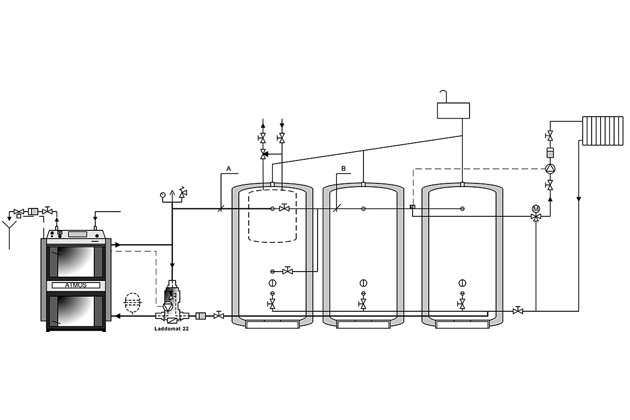

Laddomat 22
-
-
Regolatore di tiraggio FR 124
-
-
Schema elettrico della caldaia con controllo ACD 03 e serbatoi di accumulo
-
-
Schema elettrico caldaia con Laddomat 22 e accumuli
Regolazione delle caldaie
Elettromeccanica – La potenza viene regolata tramite una serranda di regolazione aria, controllata dal regolatore di tiraggio di tipo FR 124, il quale la apre o chiude automaticamente in funzione della temperatura dell’acqua in uscita impostata (80 – 90 °C). La regolazione del regolatore di potenza è un operazione importante, richiedente un’attenzione particolare, perché lo stesso, oltre a regolare la potenza, protegge la caldaia dal surriscaldamento. Sul pannello della caldaia è inoltre presente un termostato di regolazione che controlla il ventilatore aspirante in funzione della temperatura di uscita impostata (80 – 85 °C). La temperatura impostata sul termostato di regolazione deve essere di 5 °C più bassa rispetto quella impostata sul regolatore di tiraggio FR 124.
Le caldaie sono inoltre dotate di un termostato prodotti di combustione, che serve per spegnere il ventilatore aspirante una volta terminata la combustione.
Le caldaie funzionano a potenza ridotta, fino al 70 % della potenza nominale, anche senza ventilatore (per le caldaie DCxxGD si sconsiglia il funzionamento con l’aspiratore spento).
-
-
Serranda di regolazione aria
-
-
Regolatore di tiraggio FR 124
-
-
Pannello di controllo della caldaia
Composizione del pannello:
Interruttore generale, termostato di sicurezza, termometro, termostato di regolazione e termostato prodotti di combustione
La regolazione elettromeccanica rappresenta una soluzione ottimale per il controllo del funzionamento della caldaia (ventilatore) in modo semplice.
Per tutte le caldaie in produzione viene usato, di serie, il pannello con la regolazione standard.
Regolazione in curva climatica ACD 03
Tutte le caldaie possono essere equipaggiate, in un secondo momento, con la moderna centralina elettronica di regolazione con touch screen ATMOS ACD 03 per il controllo dell’intero impianto di riscaldamento in funzione della temperatura esterna, della temperatura ambiente e degli orari. La centralina è in grado di controllare la caldaia stessa con il ventilatore, nonché molte altre funzioni.
-
-
Pannello di controllo della caldaia con regolazione in curva climatica ATMOS ACD 03
Regolazione in curva climatica ACD 04
Le caldaie DC18GD, DC25GD e DC30GD possono essere dotate, già di fabbrica, della centralina a comando tattile ATMOS ACD 04 solo in combinazione con l’accensione automatica della legna (AIW). Le caldaie sono equipaggiate con tutti i sensori necessari. La centralina è progettata per un controllo confortevole dei sistemi di riscaldamento ad acqua calda. La centralina di regolazione è in grado di gestire le funzioni di controllo diretto della caldaia, del circuito caldaia, di tre circuiti di riscaldamento, acqua calda sanitaria, impianto solare ecc.
-
-
Pannello di controllo della caldaia con regolazione in curva climatica ATMOS ACD 04
Accensione automatica della legna
L’accensione automatica della legna serve per l’accensione programmata della caldaia, ad esempio prima di tornare a casa nel pomeriggio o di arrivare alla casa vacanze. L’accensione del combustibile è molto rapida (circa 5 minuti) e consente all’operatore della caldaia di arrivare “al caldo”. L’accensione del combustibile può essere impostata e programmata sulla centralina di regolazione ATMOS ACD 04 in base agli orari (programma settimanale), alla richiesta dell’impianto di riscaldamento o alla temperatura nel serbatoio di accumulo.
Tra lo sportello superiore e quello inferiore è incorporato un dispositivo per l’accensione automatica della legna (camera con una spirale incandescente). Per l’accensione si usano pellet di legno di qualità che vengono caricati nella camera di accensione. La quantità di pellet corrisponde alla dimensione della paletta in dotazione della caldaia.
L’accensione stessa dei pellet nel momento prestabilito è assicurata da una spirale elettrica incandescente (500 W).
-
-
Legenda dello schema della caldaia con accensione automatica della legna |
Schema del dispositivo di accensione |
1. |
Corpo caldaia |
19. |
Canale di immissione aria |
1. |
Piastra della spirale incandescente |
2. |
Sportello alimentazione (superiore) |
20. |
Interruttore con spia |
2. |
Spirale incandescente |
3. |
Sportello ceneri (inferiore) |
22. |
Regolatore di tiraggio Honeywell FR 124 |
3. |
Camera di accensione estraibile |
4. |
Ventilatore di scarico (S) |
23. |
Circuito di raffreddamento contro il surriscaldamento |
4. |
Tappo a vite (sempre serrato durante il funzionamento) |
5. |
Profilato laterizio refrattario – ugello |
24. |
Regolazione equitermica ATMOS ACD 04 |
5. |
Camera di otturazione estraibile |
6. |
Quadro comandi |
25. |
Pannello portello – Sibral
piccolo – robusto per lo sportello superiore
piccolo – sottile per lo sportello inferiore |
6. |
Paletta per pellet |
7. |
Termostato di sicurezza |
26. |
Guarnizione sportello – cordone 18 x 18 |
8. |
Serranda di regolazione |
30. |
Condensatore ventilatore di tiraggio – 1μF
|
9. |
Profilato laterizio refrattario – lato focolare |
33. |
Scambiatore a tubi (tubiero) |
10. |
Profilato laterizio refrattario – vano sferico |
35. |
Pozzetto per termostati (sensori) |
11. |
Guarnizione – ugelli – 12 x 12 (14 x 14) |
36. |
Vite di fermo |
12. |
Profilato refrattario – mezzaluna |
37. |
Dispositivo di accensione |
13. |
Serranda di accensione |
|
|
14. |
Profilato laterizio refrattario – frontale posteriore vano sferico |
K |
– collo canna fumaria |
15. |
Coperchio pulizia |
L |
– uscita acqua dalla caldaia |
16. |
Schermatura cornice |
M |
– entrata acqua nella caldaia |
17. |
Tirante serranda accensione |
N |
– manicotto per il rubinetto di carico |
18. |
Fusibile T6,3A/1500 – typo H |
P |
– manicotto sensore della valvola che controlla il nodo di raffreddamento (TS 130, STS 20) |
-
-
Dati tecnici
-
Legenda disegni caldaie |
1. |
Corpo caldaia |
18. |
Termometro |
2. |
Sportello alimentazione – superiore |
19. |
Canale di immissione aria |
3. |
Sportello ceneri (inferiore) |
20. |
Interruttore con spia |
4. |
Ventilatore di tiraggio (S) |
22. |
Regolatore tiraggio – Honeywell FR 124 |
5. |
Profilato laterizio refrattario – ugello |
23. |
Nodo di raffreddamento antisurriscaldamento |
6. |
Quadro comandi |
24. |
Termostato di regolazione ventilatore (della caldaia) |
7. |
Termostato di sicurezza |
25. |
Pannello portello – Sibral |
8. |
Serranda di regolazione |
26. |
Guarnizione sportello – cordone 18 x 18 |
9. |
Profilato laterizio refrattario – lato focolare |
27. |
Termostato gas combusti |
10. |
Profilato laterizio refrattario – vano sferico |
30. |
Condensatore ventilatore di tiraggio |
11. |
Guarnizione – ugelli – 12×12 (14×14) |
33. |
Scambiatore a tubi (tubiero) |
12. |
Profilato refrattario – mezzaluna |
|
|
13. |
Serranda di accensione |
K |
– collo canna fumaria |
14. |
Profilato laterizio refrattario – frontale posteriore vano sferico |
L |
– uscita acqua dalla caldaia |
15. |
Coperchio pulizia |
M |
– entrata acqua nella caldaia |
16. |
Schermatura cornice |
N |
– manicotto per il rubinetto di carico |
17. |
Tirante serranda accensione |
P |
– manicotto sensore della valvola che controlla il nodo di raffreddamento (TS 130, STS 20) |
Dimensioni (mm) |
Tipo di caldaia |
|
DC18GD |
DC25GD |
DC30GD |
DC40GD |
DC50GD |
A |
1281 |
1281 |
1281 |
1435 |
1435 |
B |
820 |
1020 |
1020 |
1120 |
1120 |
C |
680 |
680 |
680 |
680 |
680 |
D |
945 |
945 |
945 |
1095 |
1095 |
E |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
F |
87 |
87 |
87 |
82 |
78 |
G |
185 |
185 |
185 |
185 |
185 |
H |
1008 |
1008 |
1008 |
1152 |
1152 |
CH |
256 |
256 |
256 |
256 |
256 |
I |
256 |
256 |
256 |
256 |
256 |
J |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
Dati tecnici |
Tipo di caldaia |
|
DC18GD |
DC25GD |
DC30GD |
DC40GD |
DC50GD |
Potenza termica della caldaia |
kW
|
19 |
25 |
29,8 |
40 |
49 |
Apporto termico della caldaia |
kW |
20,8 |
27,0 |
32,6 |
44,2 |
53,3 |
Superficie di riscaldamento |
m2 |
2,5 |
3,1 |
3,1 |
3,8 |
4,1 |
Capienza pozzetto combustibile |
dm3 (l)
|
80 |
120 |
125 |
160 |
160 |
Dimensione apertura di caricamento |
mm |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
Tiraggio raccomandato di canna fumaria |
Pa / mbar
|
16 / 0,16 |
18 / 0,18 |
20 / 0,20 |
22 / 0,22 |
24 / 0,24 |
Massima pressione idrica di lavoro |
kPa / bar |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
Peso complessivo caldaia |
kg
|
376 |
469 |
466 |
548 |
565 |
Diametro raccordo di tiraggio |
mm |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
Copertura parte elettrica |
IP |
20 |
20 |
20 |
20 |
20 |
Potenza elettrica assorbita (ausiliaria) |
W |
50 |
50 |
50 |
50 |
50 |
Potenza elettrica assorbita in modalità standby
|
W |
0 |
0 |
0 |
0 |
0 |
Modalità di accensione |
|
manuale |
Rendimento caldaia |
%
|
91,5 |
92,5 |
91,3 |
90,5 |
92,0 |
Classe caldaia |
|
5 |
5 |
5 |
5 |
5 |
Categoria della caldaia |
|
1 |
Modalità di lavoro |
|
senza condensazione |
Classe di efficienza energetica |
|
A+ |
A+ |
A+ |
A+ |
A+ |
Temperatura gas combusti alla potenza nominale secondo EN303-5 |
°C |
137,5 |
127 |
147,9 |
134,6 |
183 |
Temperatura dei fumi / Tiraggio fumi per il calcolo del percorso dei fumi (camino) |
°C / Pa |
158 / 16 |
147 / 18 |
168 / 20 |
155 / 22 |
193 / 24 |
Portata di massa gas combusti alla potenza nominale |
kg / s |
0,014 |
0,017 |
0,017 |
0,021 |
0,025 |
Combustibile prescritto (preferito) |
|
legno asciutto con potenza termica 15 – 17 MJ.kg-1 contenuto acqua 12 – 20 %, diametro mm 80 – 150 |
Consumo medio di combustibile Solo a potenza nominale la caldaia |
kg.o-1 |
5,1 |
6,1 |
7,7 |
10 |
13 |
Lunghezza prescritta del legno |
mm
|
330 |
530 |
530 |
530 |
530 |
Durata della combustione alla potenza nominale |
ora |
2 |
2 |
2 |
2 |
2 |
Volume acqua nella caldaia |
l
|
73 |
105 |
105 |
112 |
128 |
Perdita idraulica della caldaia |
mbar |
0,22 |
0,22 |
0,22 |
0,23 |
0,24 |
Capacità minima del serbatoio di accumulo*
|
l |
1045 |
1375 |
1639 |
2200 |
2695 |
Temperatura di funzionamento della caldaia |
°C |
75 – 95 |
Tensione allacciamento |
V/Hz |
230/50 |
EKODESIGN |
|
SÌ |
SÌ |
SÌ |
SÌ |
SÌ |
*I modelli della serie DOKOGEN sono indicati per essere collegati esclusivamente con SERBATOI DI ACCUMULO dalla capacità minima di 55 l per 1 kW di potenza installata della caldaia. |
