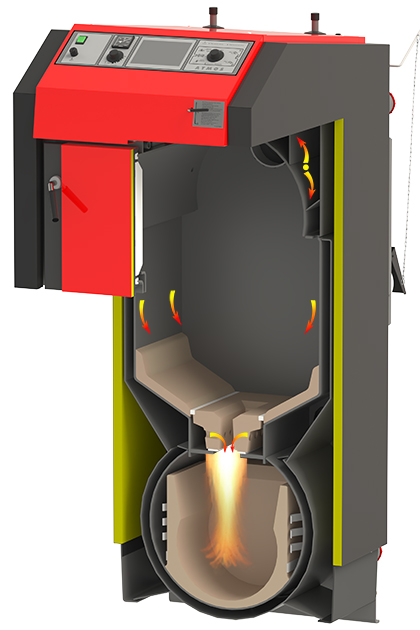

Chaudières à bois ATMOS Generator DC15GS, DC20GS, DC25GS, DC32GS a DC40GS avec un grand espace de chargement revêtu de céramique pour une qualité de combustion optimale. C’est un véritable générateur de gaz de bois.
Les avantages des chaudières bois ATMOS
- Possibilité de bruler de gros morceaux de bois
- Grand réservoir de combustible – long temps de combustion
- Rendement élevé de 88 a 92 % selon le type – l’air primaire ainsi que l’air secondaire sont préchauffés a température élevée
- Combustion écologique – chaudiere conforme a la norme ČSN EN 303-5 classe 5, EKODESIGN 2015/1189
- Ventilateur de tirage – vidange des cendres sans présence de poussiere, pas de fumée dans la chaufferie
- Boucle de refroidissement contre la surchauffe – pas de risque de détérioration de la chaudiere
- Arret automatique de la chaudiere une fois le combustible brulé – thermorégulateur des produits de combustion
- Commodité de vidange des cendres – grande chambre de combustion en céramique pour les cendres (avec du bois, vidange une fois par semaine)
- Chaudiere sans plaque tubulaire – nettoyage plus facile
- Dimensions et poids modérés
- La possibilité de choisir une porte gauche/droite
- Haute qualité
-
-

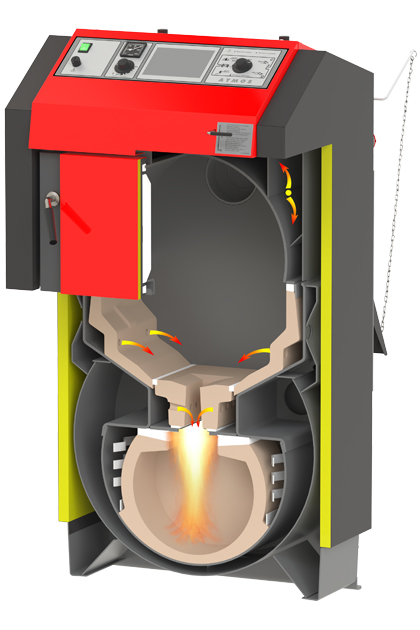

DC15GS, DC20GS, DC25GS, DC32GS, DC40GS ATMOS Generator
-
-

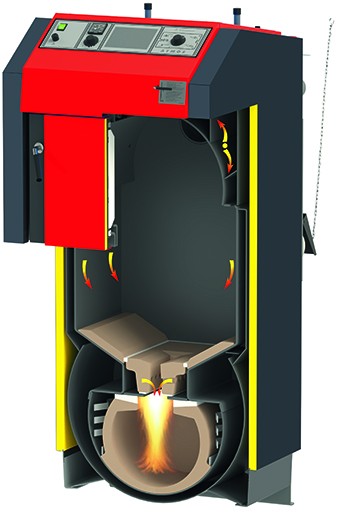

DC50GSX
-
-
DC70GSX
-
-

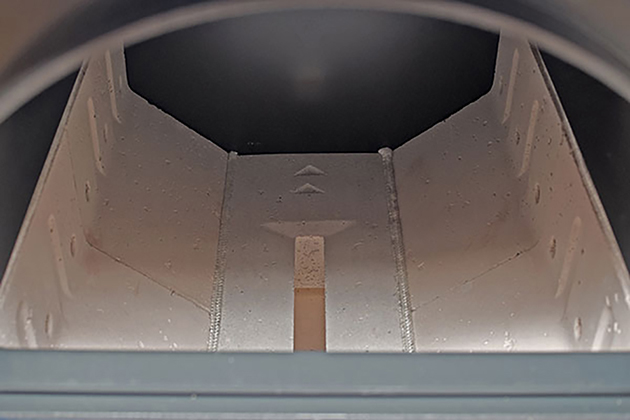

Vue de la chambre de chargement
-
-

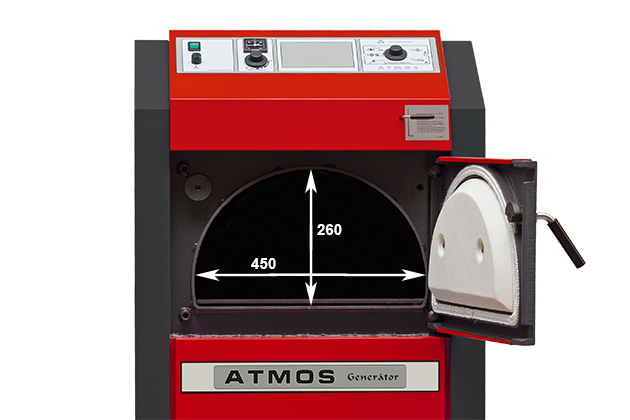

Taille de la chambre de chargement
-
-

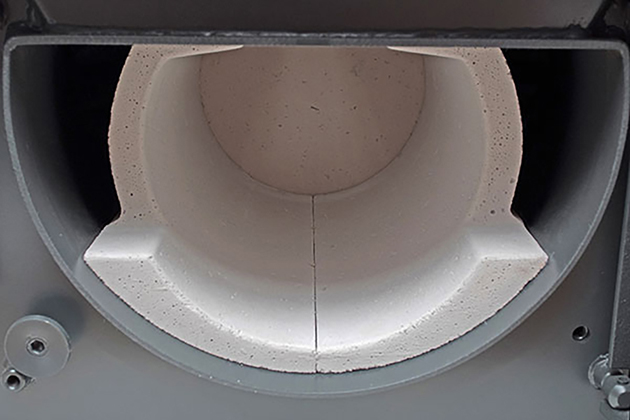

Vue de la chambre de combustion
-
-

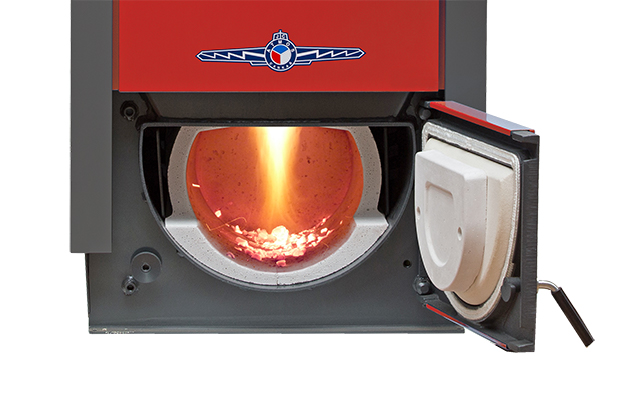

Flamme dans la chambre de combustion
-
-
Extracteur de fumée
-
-

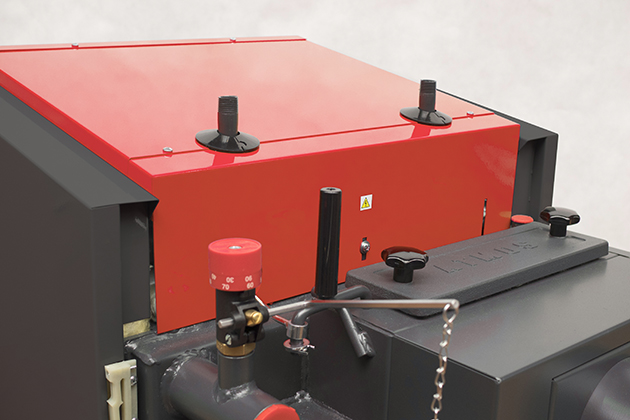

Bouchon de nettoyage supérieur de la chaudière
Installation
Afin d’obtenir la température minimale de 65 °C de l’eau retournant vers la chaudiere, les chaudieres ATMOS doivent etre raccordées a une LADDOMAT 22 ou a une vanne de thermorégulation (vanne trois voies commandée par un servo variateur dans le cas de l’utilisation de la régulation électronique ATMOS ACD 03/04). Nous maintenons la température de sortie de la chaudière dans la plage de 80 à 90 °C et réglons la température de l’eau des radiateurs ou du chauffage au sol sur le mitigeur à trois voies selon les besoins (par exemple 30 à 80 °C). Toutes les chaudieres livrées en équipement de base contiennent une boucle de refroidissement empechant la surchauffe. Nous recommandons d’installer une chaudière avec ballons de stockage, ce qui réduira la consommation de combustible et augmentera le confort de chauffage.
-
-
Laddomat 22 et soupape de thermorégulation
-
-
Régulateur de tirage FR 124
-
-
Schéma de raccordement de la chaudière avec Laddomat 22 sans réservoirs d’accumulation
-
-
Schéma électrique chaudière avec régulation ACD 03 et ballons de stockage
Régulation des chaudieres
Régulation électromécanique – les performances de la chaudière sont régulées par une vanne de régulation d’air contrôlée par un régulateur de tirage, type FR 124, qui ouvre ou ferme automatiquement la vanne d’air en fonction de la température de sortie d’eau réglée (80 – 90 °C). En plus de la régulation de puissance, le régulateur de tirage permet de protéger la chaudière contre la surchauffe. Son avantage est une inondation rapide et une montée en puissance jusqu’à la puissance requise lorsque le registre d’air est complètement ouvert. Les chaudières sont équipées d’un thermostat de contrôle sur le tableau de bord, qui contrôle le ventilateur d’extraction en fonction de la température de sortie d’eau réglée (80 – 85 °C) et d’un thermostat de fumées, qui sert à arrêter la chaudière et à éteindre le ventilateur d’extraction une fois le carburant épuisé. En cas de raccordement d’une chaudière avec des réservoirs de stockage, le thermostat de fumées contrôle également le fonctionnement de la pompe dans le circuit de la chaudière.
L’avantage de la régulation et de la construction des chaudières ATMOS est que les chaudières fonctionnent avec un bon tirage de cheminée jusqu’à 70 % de la puissance nominale même sans ventilateur.
-
-
Boiler control panel with standard regulation
Composition du panneau de contrôle:
Interrupteur principal, thermostat de sécurité, thermomètre, thermostat chaudière et thermostat de fumée.
La régulation électro-mécanique est la solutions optimale pour un fonctionnement simple de la chaudière (et de son extracteur). Le panneau de contrôle standard se retrouve sur l’ensemble de notre gamme de chaudières.
Régulation équithermique ACD 03
Chaque chaudiere mise en place chez le client peut etre équipée du systeme de régulation électronique ATMOS ACD 03, permettant de gérer l’ensemble du systeme de chauffage en fonction de la température extérieure, de la température intérieure et de l’heure. Ce systeme de régulation est apte a gérer également une chaudiere indépendante a ventilateur, riche d’autres fonctionnalités.
-
-

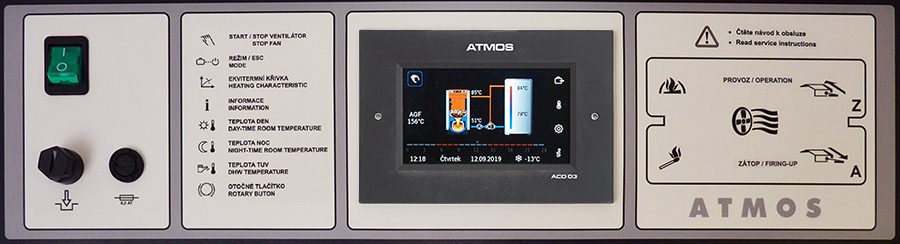

Tableau de commande chaudière avec régulation équithermique ATMOS ACD 03
Régulation équithermique ACD 04
Les chaudières DC25GS et DC32GS peuvent être commandées de l‘usine avec la commande ATMOS ACD 04, avec écran tactile.
Les chaudières sont équipées en usine de toutes les sondes nécessaires au raccordement de la chaudière et de l’installation de chauffage, y compris la sonde de température des fumées (AGF).
-
-

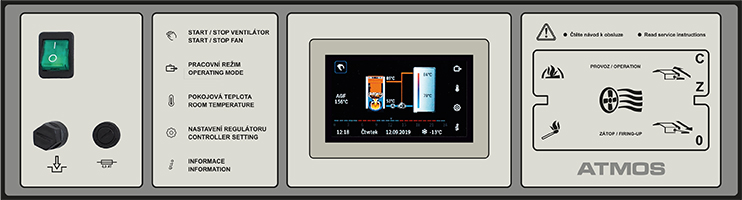

Tableau de commande chaudière avec régulation équithermique ATMOS ACD 04
Détails techniques
-
Description du dessin de la chaudière |
1. |
Corps de la chaudière |
22. |
Régulateur de tirage – Honeywell FR 124 |
2. |
Porte de chargement (supérieure) |
23. |
Boucle de refroidissement contre la surchauffe |
3. |
Porte du cendrier (inférieure) |
24. |
Thermostat de régulation du ventilateur (de la chaudière) |
4. |
Ventilateur – extracteur |
25. |
Remplissage des portes – Sibral |
5. |
Raccord réfractaire – injecteur |
26. |
Joint de la porte – tresse 18 x 18 mm |
6. |
Panneau de commande |
29. |
Condensateur du ventilateur |
7. |
Thermostat de sécurité |
33. |
Tube échangeur (tube) (DC32GS, DC40GS) |
8. |
Clapet de régulation |
35. |
Thermostat des résidus de combustion |
9. |
Raccord réfractaire – côté du foyer |
36. |
Thermostat de sécurité (Attention – en cas de surchauffe, il est necessaire de l´enfoncer) |
10. |
Raccord réfractaire – espace circulaire |
39. |
Frein à gaz de combustion |
11. |
Joint – injecteurs |
42. |
Régulation d’air primaire |
12. |
Raccord réfractaire – demi-lune |
43. |
Régulation d’air secondaire |
13. |
Clapet de chauffage |
|
|
14. |
Raccord réfractaire – face arrière de l´espace circulaire |
|
|
15. |
Couvercle de nettoyage |
K |
– goulot de la tuyauterie des fumées |
17. |
Tige du clapet de chauffage |
L |
– sortie de l´eau de la chaudière |
18. |
Thermomètre |
M |
– entrée de l´eau dans la chaudière |
19. |
Écran cadre |
N |
– manchon pour le robinet d´alimentation |
20. |
Interrupteur avec voyant |
P |
– manchon pour le capteur de la soupape commandant la boucle de refroidissement (TS 130, STS 20) |
Dimensions (mm) |
|
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
A |
1280 |
1280 |
1280 |
1280 |
1434 |
1563 |
1686 |
B |
670 |
758 |
959 |
959 |
959 |
1042 |
1268 |
C |
678 |
678 |
678 |
678 |
678 |
678 |
678 |
D |
950 |
950 |
950 |
950 |
1099 |
997 |
1086 |
E |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
180 |
F |
69 |
69 |
69 |
69 |
69 |
70 |
58 |
G |
185 |
185 |
185 |
185 |
185 |
184 |
184 |
H |
1008 |
1008 |
1008 |
1008 |
1152 |
1287 |
1407 |
CH |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
I |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
J |
6/4″ |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
2″ |
Caractéristiques techniques |
Type de chaudière |
|
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
Rendement thermique de la chaudière |
kW |
15 |
20 |
25 |
32 |
40 |
49 |
70 |
Puissance thermique de la chaudière |
kW |
16,4 |
21,9 |
27,4 |
35,1 |
45,0 |
54,1 |
77,5 |
Surface de chauffe |
m2 |
1,8 |
2 |
2,7 |
2,9 |
3,2 |
3,5 |
4,3 |
Volume du puits à combust |
dm3 (l) |
66 |
80 |
120 |
125 |
160 |
210 |
280 |
Dimensions de l´orifice de remplissage |
mm |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 310 |
450 x 310 |
Tirage de la cheminée prescrit |
Pa / mbar |
16 / 0,16 |
20 / 0,20 |
23 / 0,23 |
25 / 0,25 |
25 / 0,25 |
25 / 0,25 |
26 / 0,26 |
Surpression de travail de l´eau max |
kPa / bar |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
Poids de la chaudière |
kg |
302 |
343 |
431 |
436 |
485 |
538 |
690 |
Diamètre du goulot de sout. |
mm |
150 / 152
|
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
180 |
Protection des parties él. |
IP |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
Puissance électrique (auxiliaire) |
W |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
Puissance électrique en mode veille |
W |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
Mode d’allumage |
|
manuel |
Rendement de la chaudière |
% |
91,2 |
91,4 |
91,3 |
91,2 |
88,8 |
91,1 |
90,3 |
Classe de la chaudière |
|
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Catégorie de chaudière |
|
1 |
Mode de fonctionnement |
|
sans condensation |
Classe d‘efficacité énergétique |
|
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
Température d´exploitation pour la chaudière selon EN303-5 |
°C |
134 |
134,7 |
138,8 |
137,7 |
187,6 |
145,6 |
158,4 |
Température des fumées / tirage pour le calcul du parcours des fumées (cheminée) |
°C / Pa |
154 / 16 |
155 / 20 |
159 / 23 |
158 / 24 |
198 / 25 |
166 / 25 |
178 / 26 |
Débit massique des résidus à la puissance nomin. |
kg/s |
0,010 |
0,012 |
0,015 |
0,018 |
0,022 |
0,025 |
0,034 |
Combustible prescrit (de référence) |
|
bois sec d´un pouvoir calorifique de 15 – 17 MJ.kg-1, contenu en eau min. 12 % – max. 20 %, diamètre 80 – 150 mm |
Consommation moyenne |
kg.h-1 |
4,1 |
5,5 |
6,8 |
8,6 |
10 |
13 |
18 |
Longueur de bois prescrite |
mm |
250 |
330 |
530 |
530 |
530 |
530 |
730 |
Temps de combustion à la puissance nominale |
heur. |
2 |
2 |
3 |
2 |
3 |
3 |
3 |
Volume d´eau dans la chaudière |
l |
56 |
64 |
80 |
80 |
90 |
120 |
170 |
Perte hydraulique de la chaudière |
mbar |
0,20 |
0,22 |
0,22 |
0,23 |
0,22 |
0,23 |
0,22 |
Volume minimal du bassin de compensation |
l |
500 |
500 |
500 |
500 |
500 |
500 |
750 |
Tension de raccordement |
V / Hz |
230 / 50 |
EKODESIGN |
|
Oui |
Oui |
Oui |
Oui |
Oui |
Oui |
Oui |
