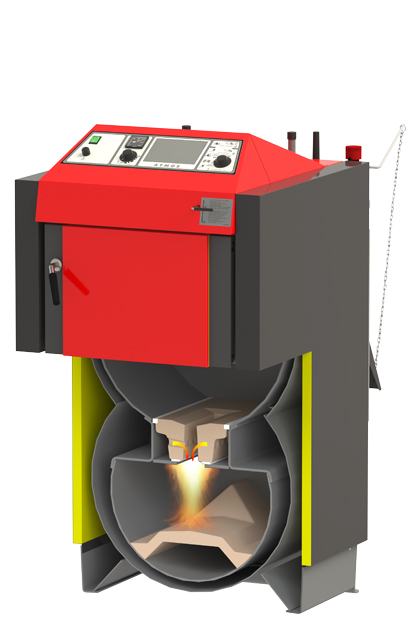

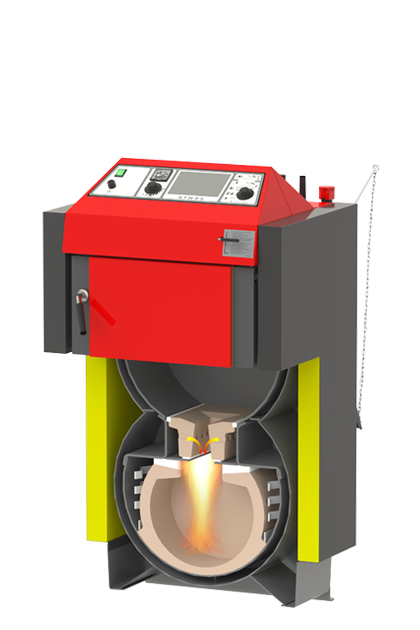

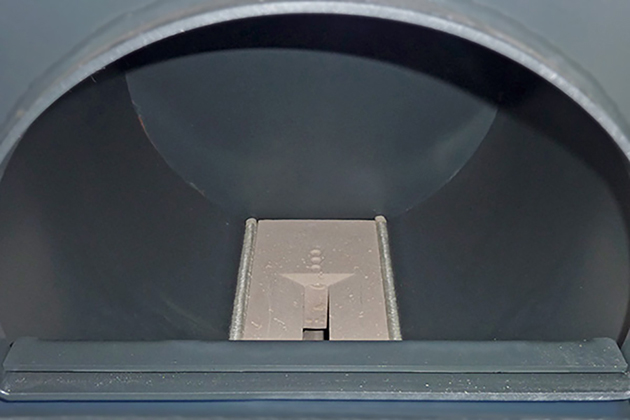

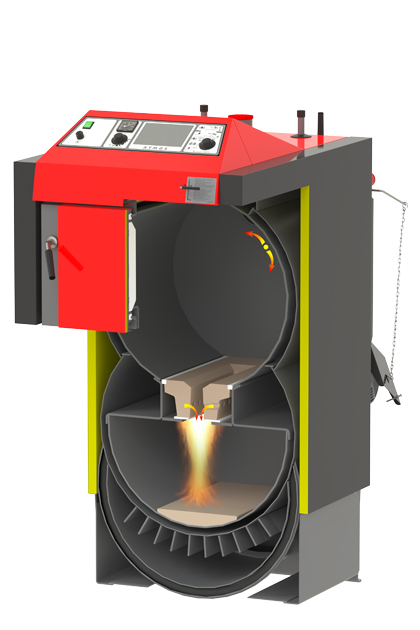

Les chaudières Dřevoplyn (Gaz de bois) les plus vendues se caractérisent par un grand espace de chargement. Air primaire fourni en partie haute du four supérieur. Une buse de gazéification avec des ouvertures pour l’alimentation en air secondaire hautement préchauffé à travers lequel les flammes s’écoulent du foyer supérieur dans la chambre de combustion inférieure. Un canal de fumées arrière avec un échangeur assurant un bon rendement de la chaudière et un ventilateur d’évacuation des fumées dans la cheminée. Le corps de la chaudière ATMOS Dřevoplyn est constitué d’un joint soudé à partir de tôles d’acier de haute qualité d’une épaisseur de 8 à 3 mm.

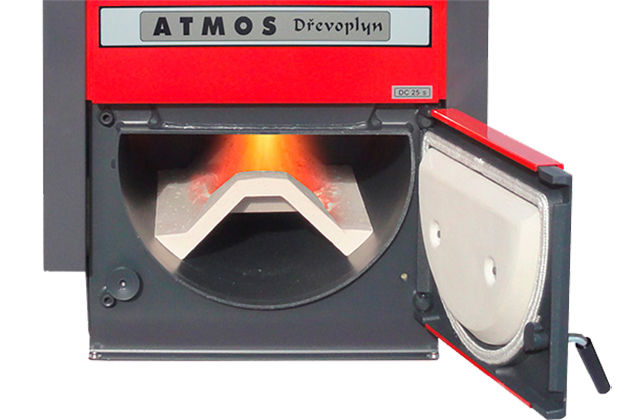

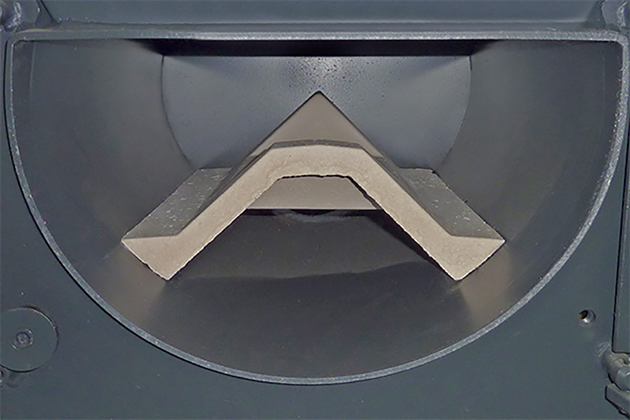

La gazéification du combustible (combustion inverse) avec combustion ultérieure du gaz de bois à une température de 900 – 1200 °C dans une chambre de combustion en céramique garantit une combustion du bois de haute qualité avec un rendement élevé et un minimum d’exhalaisons nocives.
Le processus d’alimentation en air et de combustion contrôlé par le ventilateur d’extraction, associé à une régulation simple ou électronique selon les souhaits du client, permet un chauffage rapide de la chaudière et une bonne combustion dès le premier chauffage.
- L'allumage automatique du bois
- Détails techniques
- Chaudières de grande puissance
-
Chaudieres a gazeification de bois – Drevoplyn
-
Rendement de la chaudière par type 86,3 - 92 %
Avantages des chaudieres a gazéification de bois ATMOS
- Possibilité de bruler de gros morceaux de bois
- Grand réservoir de combustible – long temps de combustion
- Rendement élevé de 87 a 92 % selon le type – l’air primaire ainsi que l’air secondaire sont préchauffés a température élevée
- Combustion écologique – chaudiere conforme a la norme ČSN EN 303-5 classe 4 et 5, EKODESIGN 2015/1189

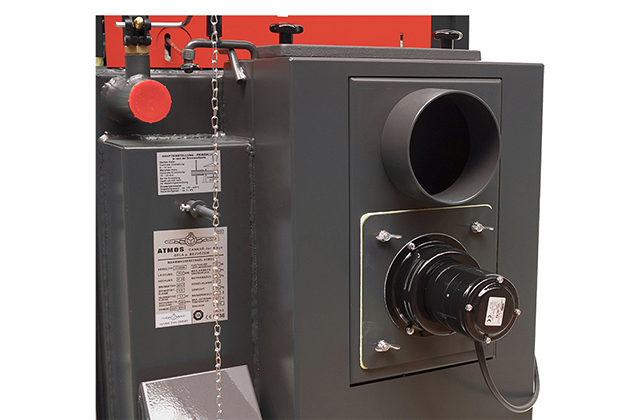

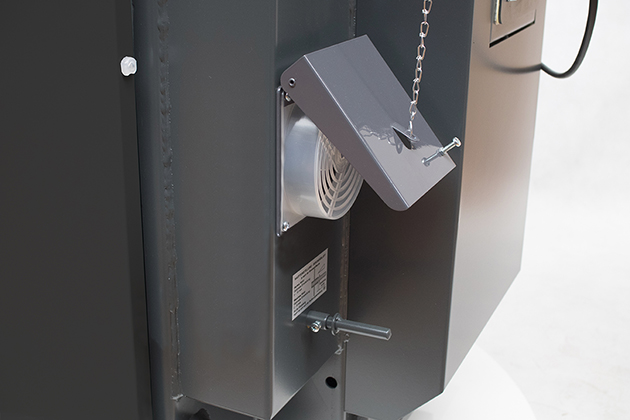

- Ventilateur de tirage – vidange des cendres sans présence de poussiere, pas de fumée dans la chaufferie

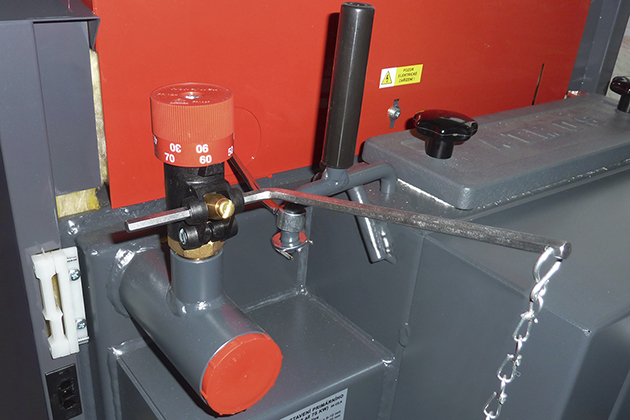

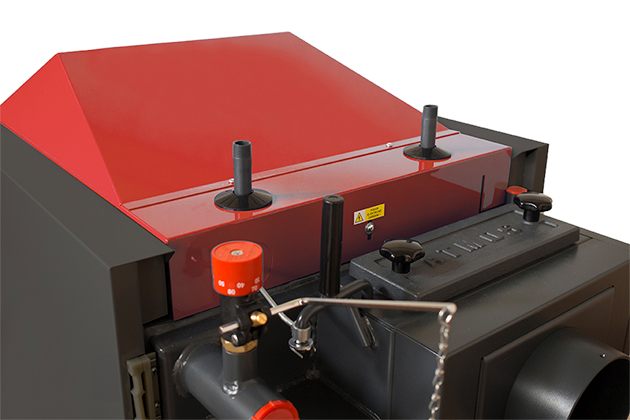

- Boucle de refroidissement contre la surchauffe – pas de risque de détérioration de la chaudiere
- Arret automatique de la chaudiere une fois le combustible brulé – thermorégulateur des produits de combustion
- Commodité de vidange des cendres – grande chambre de combustion en céramique pour les cendres (avec du bois, vidange une fois par semaine
- Chaudiere sans plaque tubulaire – nettoyage plus facile
- Dimensions et poids modérés
- La possibilité de choisir une porte gauche/droite
- Haute qualité

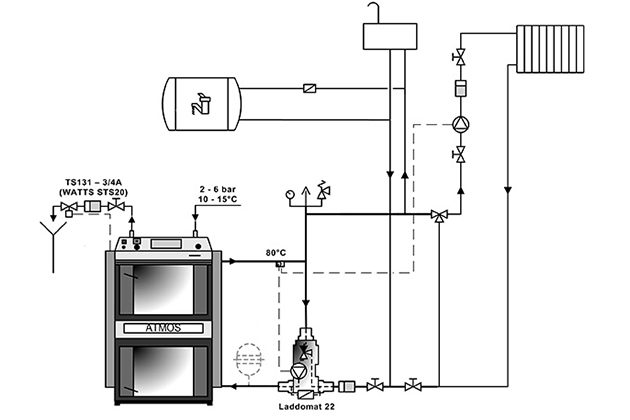

Installation

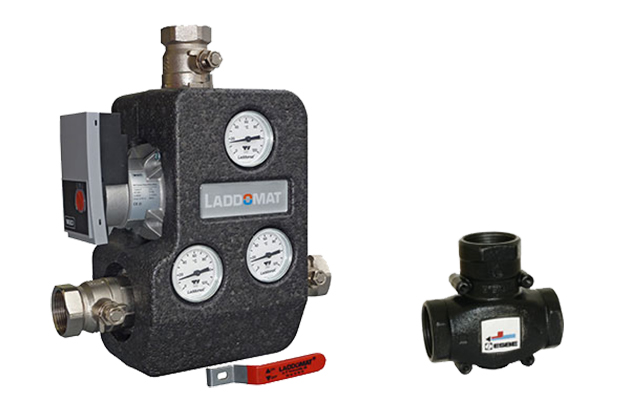

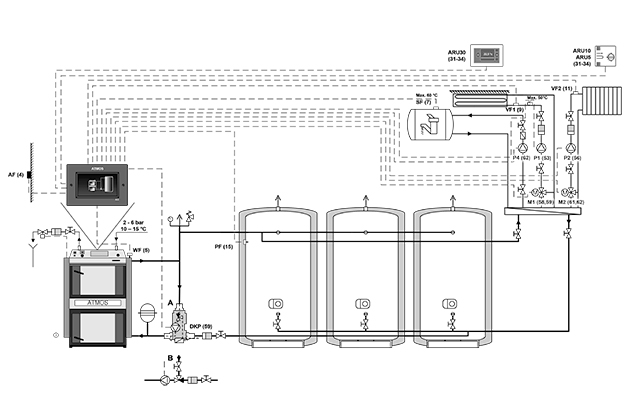

Lors de l’installation, nous recommandons d’utiliser des raccords ATMOS originaux prêts à l’emploi, par exemple F71 ESBE, F5 – F8, F13 Laddomat, F23 – F24 (circuit chaudière) ou F31 et F32 AKU en cas de raccordement avec des réservoirs d`accumulation. D’une manière générale, un circuit dit chaudière contenant un LADDOMAT 22 ou une vanne de thermorégulation (vanne trois voies pilotée par un servo variateur dans le cas d’utilisation de la régulation électronique ACD 03/04) doit être réalisé derrière la chaudière ATMOS pour obtenir une température minimale de l’eau de retour à la chaudière de 65 °C. Nous maintenons la température de sortie de la chaudière dans la plage de 80 à 90 °C et réglons la température de l’eau des radiateurs ou du chauffage au sol sur le mitigeur à trois voies selon les besoins (par exemple 30 à 80 °C).
Toutes les chaudières sont fournies dans une version de base avec une boucle de refroidissement contre la surchauffe. Nous recommandons d’installer une chaudière avec ballons de stockage, ce qui réduira la consommation de combustible et augmentera le confort de chauffage.
Régulation des chaudieres
Régulation électromécanique – les performances de la chaudière sont régulées par une vanne de régulation d’air contrôlée par un régulateur de tirage, type FR 124, qui ouvre ou ferme automatiquement la vanne d’air en fonction de la température de sortie d’eau réglée (80 – 90 °C). En plus de la régulation de puissance, le régulateur de tirage permet de protéger la chaudière contre la surchauffe. Son avantage est une inondation rapide et une montée en puissance jusqu’à la puissance requise lorsque le registre d’air est complètement ouvert. Les chaudières sont équipées d’un thermostat de contrôle sur le tableau de bord, qui contrôle le ventilateur d’extraction en fonction de la température de sortie d’eau réglée (80 – 85 °C) et d’un thermostat de fumées, qui sert à arrêter la chaudière et à éteindre le ventilateur d’extraction une fois le carburant épuisé. En cas de raccordement d’une chaudière avec des réservoirs de stockage, le thermostat de fumées contrôle également le fonctionnement de la pompe dans le circuit de la chaudière.
L’avantage de la régulation et de la construction des chaudières ATMOS est que les chaudières fonctionnent avec un bon tirage de cheminée jusqu’à 70 % de la puissance nominale même sans ventilateur.
Composition du panneau de contrôle:
Interrupteur principal, thermostat de sécurité, thermomètre, thermostat chaudière et thermostat de fumée.
La régulation électro-mécanique est la solutions optimale pour un fonctionnement simple de la chaudière (et de son extracteur). Le panneau de contrôle standard se retrouve sur l’ensemble de notre gamme de chaudières.
Régulation équithermique ACD 03
Chaque chaudiere mise en place chez le client peut etre équipée du systeme de régulation électronique ATMOS ACD 03, permettant de gérer l’ensemble du systeme de chauffage en fonction de la température extérieure, de la température intérieure et de l’heure. Ce systeme de régulation est apte a gérer également une chaudiere indépendante a ventilateur, riche d’autres fonctionnalités.
Régulation équithermique ACD 04
Les chaudières DC18S, DC25S, DC32S et DC40SX peuvent être commandées de l‘usine avec la commande ATMOS ACD 04, avec écran tactile.
Les chaudières sont équipées en usine de toutes les sondes nécessaires au raccordement de la chaudière et de l’installation de chauffage, y compris la sonde de température des fumées (AGF).
L'allumage automatique du bois
L’allumage automatique du bois est utilisé pour le remplissage programmé de la chaudière, par exemple avant de rentrer à la maison l’après-midi ou avant d’arriver au chalet. L’allumage du carburant est très rapide (environ 5 minutes) et permet à l’opérateur d’arriver « dans la chaleur ». L’allumage du combustible peut être réglé et programmé pour la régulation ATMOS AC32 en fonction du temps (48h), en fonction des besoins du système de chauffage ou en fonction de la température dans le ballon de stockage. L’allumage automatique du bois est destiné aux chaudières DC32S et DC40SX.
La régulation électronique ATMOS AC32 permet de régler, à l’aide de la molette rotative, la temporisation ou la température du ballon de stockage à laquelle se produira l’allumage automatique du bois (AIW). Si nous avons déjà installé du combustible dans la chambre de chargement de la chaudière et versé des pellets dans la chambre d’allumage, nous pouvons procéder à la planification du chauffage lui-même. L’inondation peut être effectuée immédiatement, après un certain temps, après que le ballon de stockage soit vide ou selon le signal d’un appareil distant (thermostat d’ambiance, GSM, WiFi, etc.).
Détails techniques
Description du dessin de la chaudière | |||
---|---|---|---|
1. | Corps de la chaudiere | 23. | Boucle de refroidissement contre la surchauffe |
2. | Porte de remplissage – supérieure | 24. | Thermostat de régulation du ventilateur (de la chaudière) |
3. | Porte du cendrier – inférieure | 25. | Remplissage des portes – Sibral |
4. | Ventilateur – extracteur (S) | 26. | Joint de la porte – tresse 18 x 18 |
5. | Raccord réfractaire – buse | 27. | Raccord réfractaire – toit en céramique |
6. | Panneau de commande | 29. | Condensateur du ventilateur – 1μF |
7. | Thermorégulateur de sécurité | 33. | Frein à gaz de combustion (DC22SX, DC30SX, DC40SX, DC50S, DC70S) |
8. | Clapet de réglage | 35. | Thermostat des résidus de combustion |
10. | Raccord réfractaire – forme sphérique G+D (DC18S) | 36. | Thermostat de sécurité (Attention – en cas de surchauffe, il est necessaire de l´enfoncer) |
11. | Etanchéité – buses | 37. | Frein à air sous le toit en céramique (DC30SX, DC40SX, DC50S) |
12. | Raccord réfractaire – demi-lune | 39. | Freineur d’ir le long de l’espace sphérique (DC18S) |
13. | Soupape d’allumage | 42. | Régulation d’air primaire |
14. | Raccord réfractaire – face arriere de la forme sphérique | 43. | Régulation d’air secondaire |

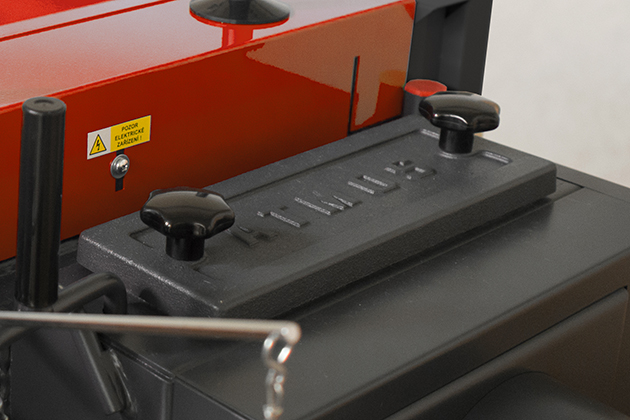

15. | Couvercle de nettoyage | ||
17. | Bielle de la soupape d’allumage | K | – goulot de la tuyauterie des fumées |
18. | Thermometre | L | – sortie de l´eau de la chaudière |
19. | Écran cadre | M | – entrée de l´eau dans la chaudière |
20. | Interrupteur | N | – manchon pour le robinet d´alimentation |
22. | Régulateur de tirage – Honeywell FR 124 | P | – manchon pour le capteur de la soupape commandant la boucle de refroidissement (TS 130, STS 20) |
Dimensions (mm) | |||||||
---|---|---|---|---|---|---|---|
DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | |
A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 |
B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 |
C | 675* | 675* | 675* | 675* | 678 | 678 | 678 |
D | 874 | 874 | 874 | 874 | 950 | 950 | 950 |
E | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
F | 65 | 65 | 65 | 65 | 69 | 69 | 69 |
G | 208 | 208 | 208 | 208 | 185 | 185 | 185 |
H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 |
CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
I | 212 | 212 | 212 | 212 | 256 | 256 | 256 |
J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 2″ |
*largeur de la chaudière après le montage du couvercle latéral est de 555 mm
Caractéristiques techniques | Type de chaudière | |||||||
DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | ||
---|---|---|---|---|---|---|---|---|
Rendement thermique de la chaudière | kW | 20 | 22 | 27 | 30 | 35 | 40 | 49,9 |
Puissance thermique de la chaudière | kW | 22,2 | 24,5 | 30,0 | 33,4 | 39,4 | 45,0 | 56,9 |
Surface de chauffe | m2 | 1,8 | 2,1 | 2,3 | 2,3 | 2,9 | 2,9 | 3,8 |
Volume du puits à combustible | dm3 (l) | 60 | 95 | 95 | 95 | 13 5 | 135 | 180 |

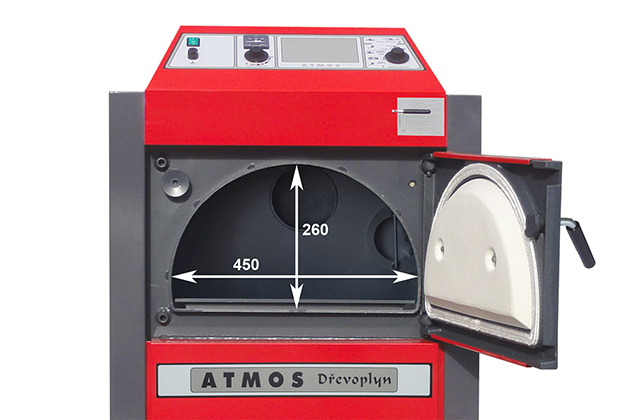

Dimensions de l´orifice de remplissage | mm | 450 x 260 |
450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Tirage de la cheminée prescrit | Pa/mbar | 18 / 0,18 | 23 / 023 | 23 / 0,23 | 24 / 0,24 | 24 / 0,24 | 24 / 0,24 | 25 / 0,25 |
Surpression de travail de l´eau max. | kPa/bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
Poids de la chaudière | kg | 269 | 324 | 326 | 332 | 366 | 368 | 433 |
Diamètre du goulot de soutirage | mm | 150 / 152 |
150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
Protection des parties él. | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Puissance électrique (auxiliaire) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Puissance électrique en mode veille | W | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
Mode d’allumage | manuel | |||||||
Rendement de la chaudière | % | 90,1 | 89,9 | 89,9 | 89,9 | 88,9 | 88,9 | 87,7 |
Classe de la chaudière | 5 | 5 | 5 | 5 | 5 | 5 | 4 | |
Catégorie de chaudière | 1 | |||||||
Mode de fonctionnement | sans condensation | |||||||
Classe d‘efficacité énergétique | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
Température d´exploitation pour la chaudière selon EN303-5 | °C | 157 | 177 | 177 | 177 | 185 | 185 | 204 |
Température des fumées / tirage pour le calcul du parcours des fumées (cheminée) |
°C / Pa | 177 / 18 | 187 / 23 | 187 / 23 | 187 / 24 | 195 / 24 | 195 / 25 | 214 / 25 |
Débit massique des résidus à la puissance nomin. | kg/s | 0,012 | 0,014 | 0,015 | 0,017 | 0,020 | 0,022 | 0,025 |
Combustible prescrit (de référence) | bois sec (rondin) d´un pouvoir calorifique de 15 – 17 MJ.kg-1, contenu en eau min. 12 % – max. 20 %, diamètre 80 – 150 mm | |||||||
Consommation moyenne | kg.h-1 | 5,6 | 6,2 | 7,2 | 7,6 | 9,2 | 10,2 | 13,2 |
Longueur de bois prescrite | mm | 330 | 530 | 530 | 530 | 530 | 530 | 730 |
Temps de combustion à la puissance nominale | heur. | 2 | 3 | 3 | 2 | 3 | 2 | 3 |
Volume d´eau dans la chaudière | l | 45 | 58 | 58 | 58 | 80 | 80 | 89 |
Perte hydraulique de la chaudière | mbar | 0,18 | 0,21 | 0,21 | 0,21 | 0,20 | 0,20 | 0,22 |
Volume minimal du bassin de compensation | l | 500 | 500 | 500 | 500 | 500 | 500 | 750 |
Tension de raccordement | V/Hz | 230 / 50 | ||||||
EKODESIGN | Oui | Oui | Oui | Oui | Oui | Oui | Oui | |
Température minimale prescrite pour l´eau de retour en exploitation: 65 °C Température d´exploitation prescrite pour la chaudière: 80 – 90 °C |
Chaudières de grande puissance
Les chaudières à gazéification à bois conviennent non seulement aux maisons familiales, mais aussi aux entreprises. Les chaudières à grande puissance sont largement utilisées dans des menuiseries, des usines de fabrication, des écoles et des refuges de montagne. Partout où ils ont accès au bois comme combustible bon marché. Les chaudières peuvent être disposées les unes à côté des autres en cascade et fonctionner en fonction des déperditions thermiques actuelles du bâtiment.
L’avantage des chaudières DC100, DC105S et DC150S est la possibilité de modifier rapidement la puissance en deux étapes, grâce à la présence de deux ventilateurs dans les chaudières.
