Accumulation
L’installation de la chaudière avec réservoirs d’accumulation apporte les avantages suivants:
- consommation réduite de combustible (de 20 à 30 %), la chaudière fonctionne à pleine puissance jusqu’à ce que le combustible s’épuise avec un rendement optimal
- longue durée de vie de la chaudière et de la cheminée – formation minimale de goudrons et d’acides
- possibilité de combinaison avec d’autres modes de chauffage – stockage d’électricité
- destiné aux combinaisons d’éléments chauffants (radiateurs) avec chauffage au sol
- chauffage confortable et épuisement idéal du combustible
- chauffage plus écologique garanti
- garantie sur le corps de la chaudière de 3 ans
Nous recommandons le raccordement avec des accumulateurs comme raccordement principale.
Si vous ne pouvez pas disposer du volume recommandé des réservoirs d’accumulation, raccordez la chaudière avec au moins un réservoir d’accumulation d’un volume de 500 à 1000 L. L’installation du système de chauffage doit être effectuée par une entreprise spécialisée selon ČSN 060830. Si vous choisissez un volume du réservoir d’accumulation important, il faut aussi choisir la puissance de la chaudière appropriée pour pouvoir remplir ces réservoirs dans un délai raisonnable. Pour le calcul correct du volume du réservoir d’accumulation, 1 kW de puissance de la chaudière = 55 l de volume du réservoir.
Fonctionnement du système avec des réservoirs tampon
Après avoir noyé la chaudière, lors d’un fonctionnement à puissance maximale (pour 2 à 4 charges), nous chargeons le volume donné des réservoirs tampon à la température d’eau requise de 90 – 100 °C. Laissez ensuite la chaudière brûler. Ensuite, il suffit de prélever la chaleur du réservoir tampon à l’aide d’une vanne trois voies pendant un temps qui correspond à la taille de l’accumulateur et à la température extérieure. Pendant la saison de chauffage (si les volumes minimaux des accumulateurs sont respectés, voir le tableau), cela peut être de 1 à 3 jours. S’il n’est pas possible d’utiliser une accumulation, nous recommandons au moins un réservoir d’un volume de 500 – 1000 l pour égaliser le démarrage et l’arrêt de la chaudière.
Isolation des réservoirs
Les réservoirs d’accumulation sont normalement fournis sans isolation. Une solution appropriée est l’isolation conjointe d’un nombre donné de réservoirs du volume requis avec de la laine minérale dans un cadre en plaques de plâtre, ou un remplissage supplémentaire avec une isolation en vrac. L’épaisseur d’isolation recommandée lors de l’utilisation de laine minérale est de 120 mm. Une autre option consiste à acheter des réservoirs déjà isolés avec de la laine minérale (100 mm) dans un étui en cuir, que notre société fournit également.
Chauffage ECS
Pour le chauffage de l’eau chaude sanitaire, on peut utiliser une chaudière mixte ou un réservoir d‘accumulation avec un chauffe-eau instantané en cuivre.

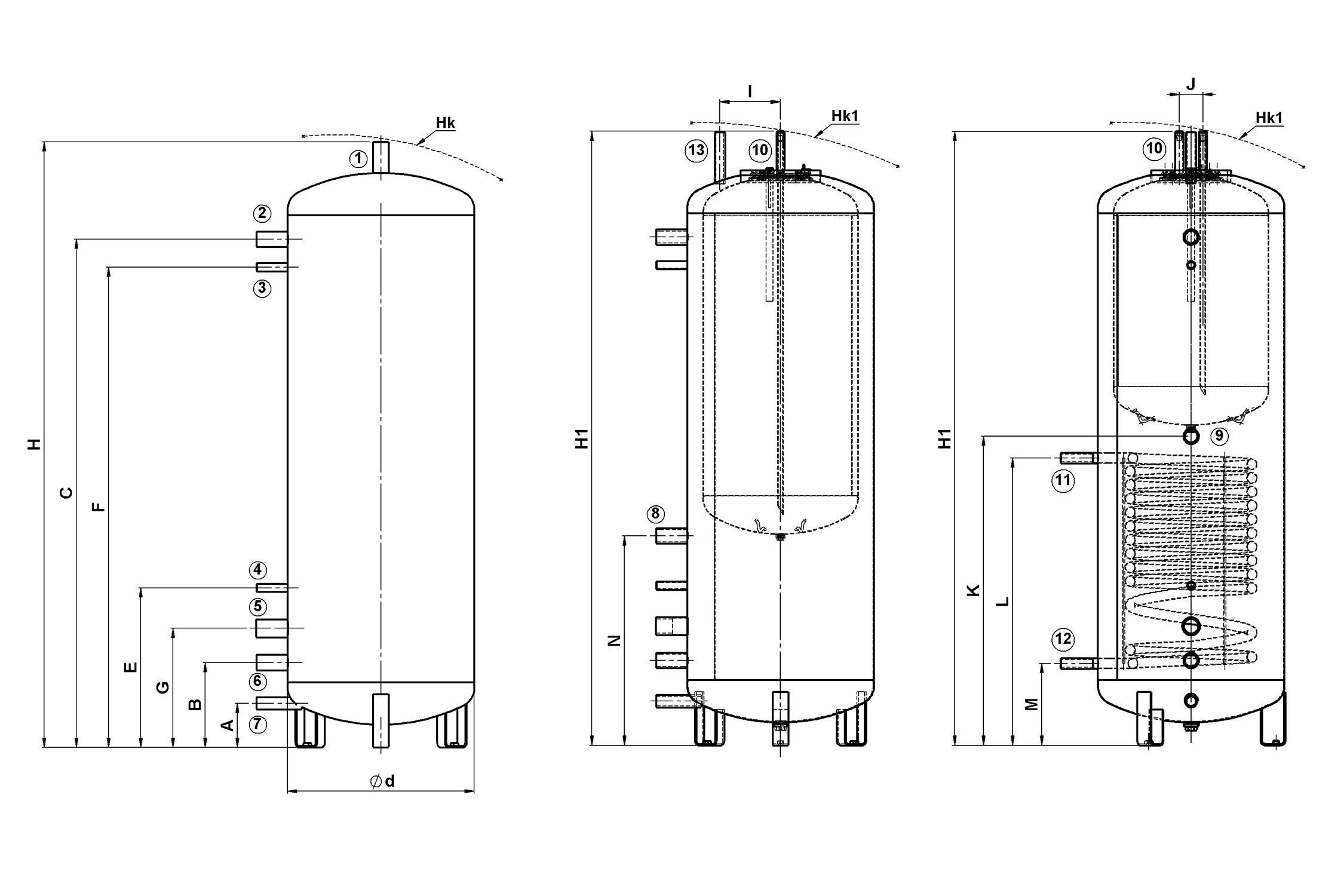

Paramètres des réservoirs
-
- 1. | 2. | 3.
| Description des réservoirs d’accumulation | |||
| 1. | entrée / sortie – 5/4“ | 8. | sortie sous la chaudière à ECS imbriquée (type de réservoir 2) – 5/4“ |
| 2. | sortie supérieure – 5/4“ | 9. | sortie entre la chaudière ECS emboîtée et l’échangeur solaire (type de réservoir 3) – 5/4“ |
| 3. | entrée pour thermomètre – 1/2“ | 10. | sorties d’eau chaude sanitaire – 1“ |
| 4. | entrée pour thermomètre – 1/2“ | 11. | entrée de l’échangeur solaire – 1“ |
| 5. | entrée pour cartouche chauffante électrique – M48x2 | 12. | sortie de l’échangeur solaire – 1“ |
| 6. | sortie inférieure – 5/4“ | 13. | sortie supérieure (réservoir type 2 et 3) – 1“ |
| 7. | entrée pour robinet de vidange – 1“ | ||
| Dimensions des réservoirs ATMOS | ||||||||
| Type de réservoir | AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 750 (DH) |
AN 800 (DH) |
AN 1000 (DH) |
AN 1000 (DZ) |
|
| Dimension (mm) |
H | 1946 | 1611 | 2001 | 1761 | 1916 | 2214 | 2015 |
| H1 | 1971 | – | 2029 | – | 1944 | – | 2044 | |
| Hk | 1966 | 1631 | 2021 | 1781 | 1936 | 2234 | 2035 | |
| Hk1 | 1991 | – | 2049 | – | 1964 | – | 2064 | |
| A | 142 | 169 | 169 | 179 | 179 | 179 | 167 | |
| B | 273 | 300 | 300 | 280 | 280 | 280 | 275 | |
| C | 1633 | 1270 | 1660 | 1384 | 1540 | 1840 | 1675 | |
| E | 513 | 540 | 540 | 520 | 520 | 520 | 515 | |
| F | 1543 | 1180 | 1570 | 1294 | 1450 | 1750 | 1585 | |
| G | 383 | 410 | 410 | 390 | 390 | 390 | 385 | |
| I | 195 | – | 195 | 195 | – | – | 195 | |
| J | 76 | – | 76 | 76 | – | – | 76 | |
| K | 993 | – | 1020 | 932 | – | – | 1065 | |
| L | 923 | – | 910 | 870 | – | – | 1015 | |
| M | 263 | – | 290 | 250 | – | – | 265 | |
| N | 673 | – | 720 | 639 | – | – | 715 | |
| Diamètre (mm) |
Ø d | 600 | 750 | 750 | 790 | 790 | 790 | 850 |
| 1/2/6/8/9/ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | |
| 3/4 | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| 5 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | |
| 7/10/11/12/13 | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | |

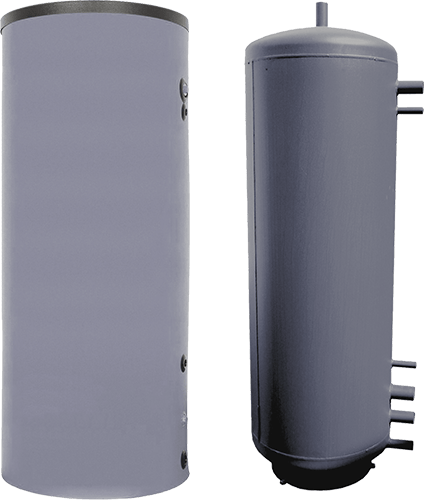

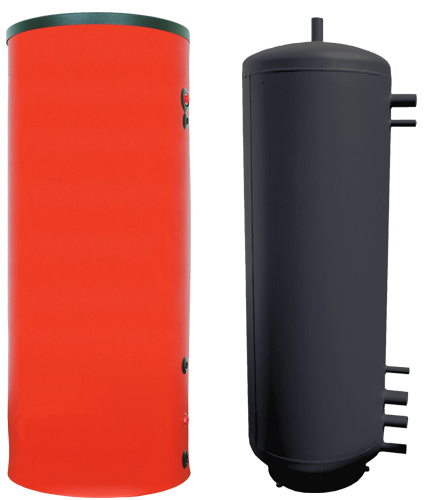

Réservoirs d’accumulation – de base
| Réservoir – type DZ | Le réservoir lui-même | L’isolement lui-même (100 mm) | Réservoir avec isolation |  |
|||
| Code | Masse | Code | Masse | Code | Masse | ||
| AN 500 | P0139 | 91,00 kg | P0151 | 23,00 kg | P0142 | 114,00 kg | |
| AN 600 | P0236 | 82,00 kg | P0237 | 10,50 kg | P0238 | 100,00 kg | |
| AN 750 | P0140 | 120,00 kg | P0152 | 22,00 kg | P0143 | 144,00 kg | |
| AN 1000 | P0141 | 136,00 kg | P0153 | 25,00 kg | P0144 | 161,00 kg | |
| Réservoir – type DH | |||||||
| AN 750 | P0170 | 120,00 kg | P0173 | 22,00 kg | P0176 | 142,00 kg | |
| AN 800 | P0199 | 116,00 kg | P0200 | 22,00 kg | P0201 | 138,00 kg | |
| AN 1000 | P0171 | 132,00 kg | P0174 | 25,00 kg | P0177 | 161,00 kg | |
Réservoirs d’accumulation
avec chauffe-eau flottante pour le chauffage ECS – 200l
| Réservoir – type DZ | Le réservoir lui-même | L’isolement lui-même (100 mm) | Réservoir avec isolation |  |
|||
| Code | Masse | Code | Masse | Code | Masse | ||
| AN 500/2 | P0145 | 133,00 kg | P0154 | 23,00 kg | P0148 | 156,00 kg | |
| AN 750/2 | P0146 | 168,00 kg | P0155 | 30,00 kg | P0149 | 198,00 kg | |
| AN 1000/2 | P0147 | 181,00 kg | P0156 | 25,00 kg | P0150 | 206,00 kg | |
| Réservoir – type DH | |||||||
| AN 800/2 | P0202 | 160,00 kg | P0203 | 25,00 kg | P0204 | 185,00 kg | |
*les chauffe-eau flottantes (imbriquées) pour le chauffage ECS sont émaillées à l’intérieur
Réservoirs d’accumulation
avec chauffe-eau flottant pour le chauffage ECS – 140 l + chauffage solaire
| Réservoir – type DZ | Le réservoir lui-même | L’isolement lui-même (100 mm) | Réservoir avec isolation |  |
|||
| Code | Masse | Code | Masse | Code | Masse | ||
| AN 500/3 – 1,7 m2 | P0160 | 151,00 kg | P0166 | 23,00 kg | P0163 | 174,00 kg | |
| AN 750/3 – 2,3 m2 | P0161 | 185,00 kg | P0167 | 30,00 kg | P0164 | 215,00 kg | |
| AN 1000/3 – 3,3 m2 | P0162 | 217,00 kg | P0168 | 25,00 kg | P0165 | 242,00 kg | |
| Réservoir – type DH | |||||||
| AN 800/3 – 2,3 m2 | P0205 | 170,00 kg | P0206 | 25,00 kg | P0207 | 196,00 kg | |
*les chauffe-eau flottantes (imbriquées) pour le chauffage ECS sont émaillées à l’intérieur
Chauffage électrique avec thermostat pour réservoirs d’accumulation
TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW
-
- Raccordement chaudière avec ballon tampon et Laddomat 22
| Divamètres minimaux de la tuyauterie lors du raccordement avec des bassins d´accumulation | ||||
| Type et puissance de la chaudière | Partie A | Partie B | ||
| Dans du cuivre | Dans de l´acier | Dans du cuivre | Dans de l´acier | |
| DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
| DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
| Volume minimal de l’accumulateur | ||||||||
| Performance / kW | 15 – 20 | 20 – 30 | 30 – 35 | 35 – 40 | 40 – 50 | 50 – 70 | 70 – 100 | 150 |
| Le volume / l | 1000 – 1500 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 | 8000 – 9000 |
