Raccordement pour chaudières ATMOS à chargement manuel jusqu’à 40 kW
ATMOS F13 Laddomat
Code de commande: P0613
Raccordement (circuit de chaudière) avec Laddomat 22 et groupe hydraulique non raccordé GRA211 avec vanne à trois voies à commande manuelle pour un circuit de chauffage.
Cet ensemble contient quatre tuyaux de longueurs différentes permettant une installation sur différents types de chaudières ATMOS.
 |
1 – sortie verticale d’eau chaude de la chaudière vers le réservoir d’accumulation (système de chauffage – groupes hydraulique) | |
| 2 – sortie horizontale d’eau chaude de la chaudière vers le réservoir d’accumulation (système de chauffage – groupes hydraulique) | ||
| 3 – ensemble de sécurité (soupape de sécurité 2,5 bar, soupape de purge et manomètre) | ||
| 4 – groupe hydraulique ESBE GRA211 avec vanne à trois voies à commande manuelle pour un circuit de chauffage | ||
| 5 – Laddomat X22 pour un circuit de chaudière (avec vannes à bille spéciales) | ||
| 6 – pompe dans le circuit de la chaudière (partie de Laddomat X22) | ||
| 7 – thermomètres (partie de Laddomat X22) | ||
| 8 – raccord vissé avec robinet à tournant sphérique – filetage extérieur (partie de Laddomat X22) | ||
| 9 – sortie pour le vase d’expansion (1“) | ||
| 10 – retour du réservoir d’accum (système de chauffage) (entrée vers Laddomat – filetage extérieur – 6/4” ) | ||
| Accessoires dans le paquet | ||
| – joint plat 3/4” – 3 mm | 1 pc | |
| – joint plat 1” – 3 mm | 7 pcs | |
| – joint plat 6/4” – 3 mm | 4 pcs | |
| – joint plat 2” – 3 mm | 2 pcs | |
| – thermomètres pour Laddomat 22 | 3 pcs | |
| – pièce insérée 6/4” | 1 pc | |
 |
– bouchon 1” | 1 pc |
| Tuyau dans le paquet | ||
| – tuyau du circuit chaudière (B) Ø 22 x 1,5 x 520 |
1 pc | |
| Réglages prescrits de la pompe dans le circuit de la chaudière – au maximum et à une hauteur de décharge constante Nous recommandons de ne pas le changer |
– extension du circuit chaudière (C) Ø 22 x 1,5 x 144 |
1 pc |
| – extension du circuit chaudière (D) Ø 22 x 1,5 x 497 |
1 pc | |
| – tuyau de soupape de décharge (E) Ø 22 x 1,5 x 1678 |
1 pc | |
-

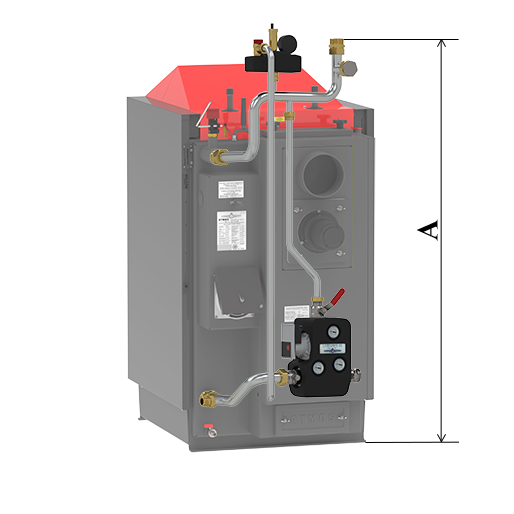

- Dimension A
-

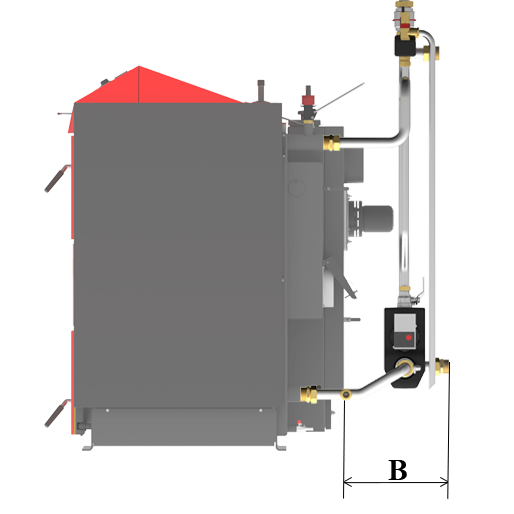

- Dimension B

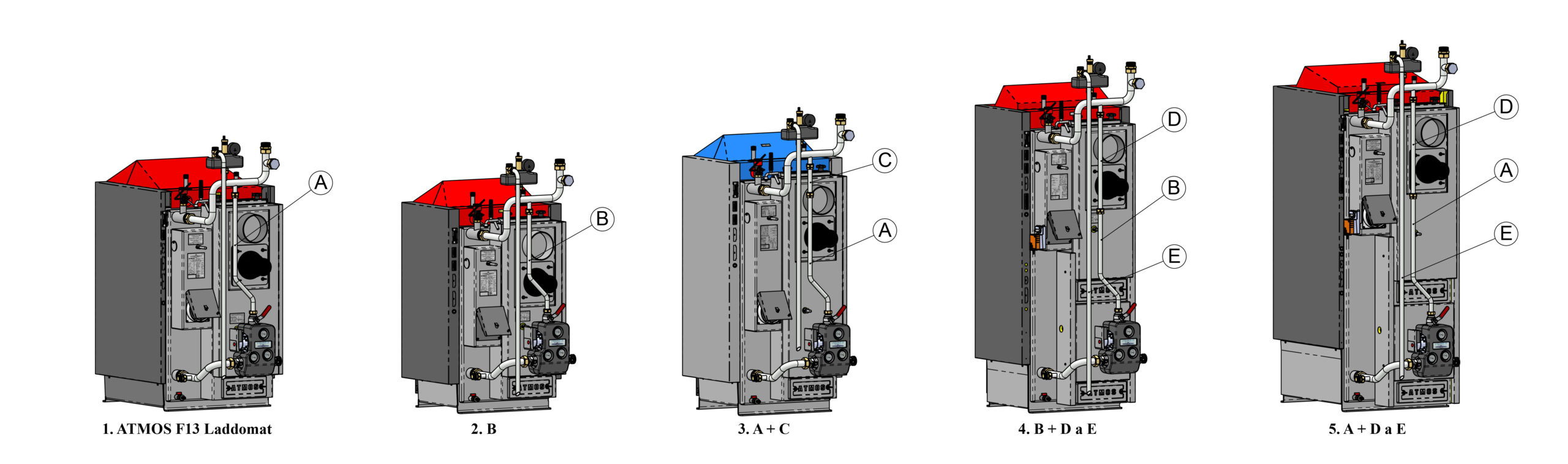

| Une variante | Hauteur du raccordement (pour les chaudières) |
A hauteur |
B profondeur de raccordement derrière la chaudière |
|
| A | 1 – ATMOS F13 Laddomat – version de production (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD) |
1405 | 280 – 340 |  |
| B | 2 – ATMOS F13 Laddomat – avec tuyau B dans le circuit de la chaudière (DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S) |
1331 | 280 – 340 | |
| A + C | 3 – ATMOS F13 Laddomat – avec tuyau A + C dans le circuit de la chaudière (C25ST, C32ST) |
1576 | 280 – 340 | |
| B + D a E | 4 – ATMOS F13 Laddomat – avec tuyaux B + D dans le circuit de la chaudière et tuyau E sur la soupape de sécurité (DC18SP, DC25SP, DC30SPX) |
1831 | 280 – 340 | |
| A + D a E | 5 – ATMOS F13 Laddomat – avec tuyaux A + D dans le circuit de la chaudière et tuyau E sur la soupape de sécurité (DC32SP) |
1903 | 280 – 340 | |
| – dimensions en mm * hauteur du groupe hydraulique 400 mm / ** hauteur du distributeur 170 mm *** la longueur du tuyau A est de 616 mm – version de production |
||||

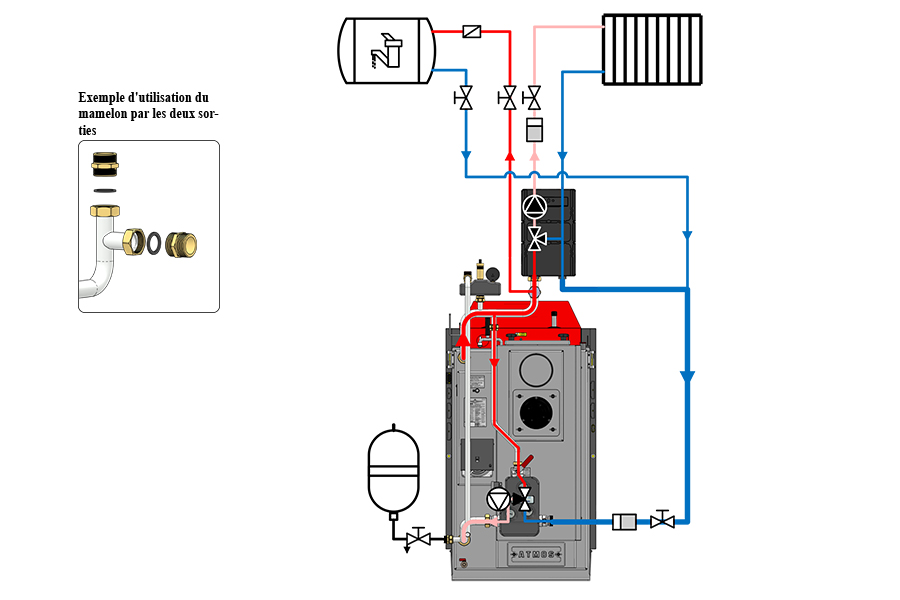

Exemple de raccordement sans réservoir d’accumulation
(un circuit de chauffage + circuit de chauffage ECS)
– groupe hydraulique ESBE GRA211 avec vanne à trois voies à commande manuelle

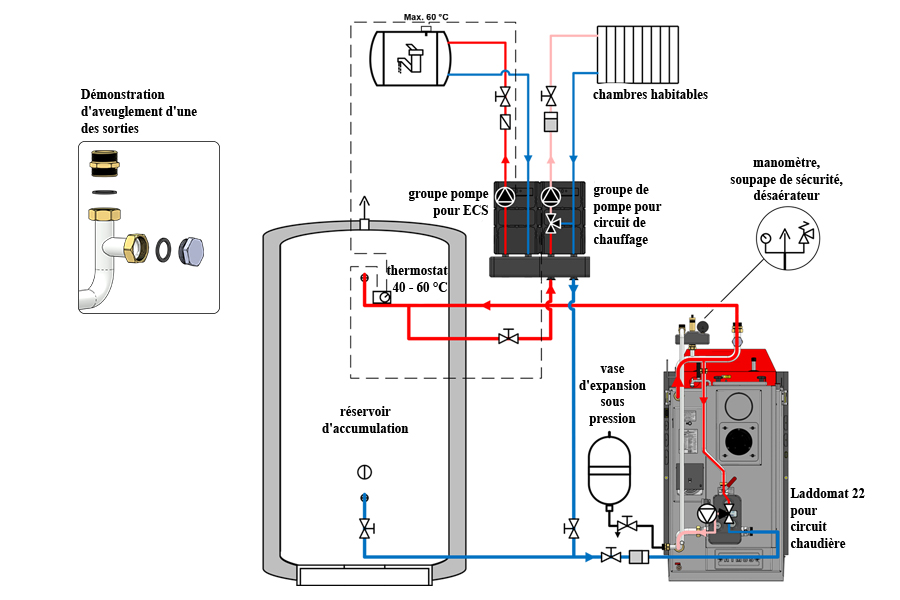

Exemple de raccordement ATMOS F13 Laddomat avec réservoir d’accumulation
(un circuit de chauffage + circuit de chauffage + chauffage ECS)
– groupe hydraulique ESBE GRA211 avec vanne à trois voies à commande manuelle
Raccordement ATMOS F13 Laddomat étendu de:
– collecteur ATMOS ESBE GMA421 (deux circuits)
– circuit de chauffage ECS – groupe hydraulique ATMOS ESBE GDA211 – direct
