Les convoyeurs à vis sans fin à granulés de bois sont conçus pour les brûleurs à granulés de bois ATMOS.

Les convoyeurs sans arbre DA de longueurs de 1,5 m à 4 m sont destinés au brûleur A25.

Les convoyeurs sans arbre DRA de longueur de 1,7 m à 5 m sont destinés aux brûleurs A45 et A85.

Les convoyeurs sont équipés d’un moteur avec une boîte de vitesses.

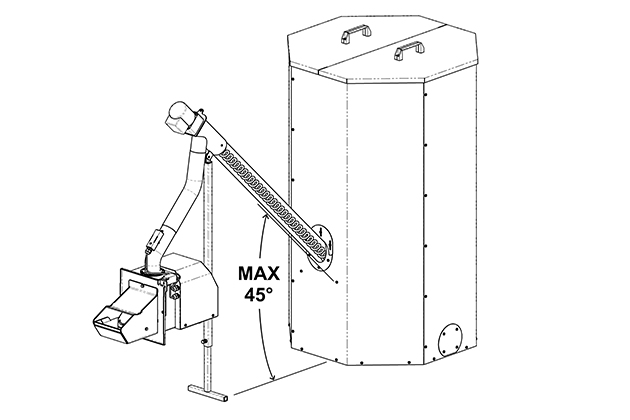

Un pied de support est fourni avec chaque convoyeur. Nous réglons sa longueur de manière à ce que l’angle du convoyeur soit au maximum de 45° et que le tuyau soit tendu.

Convoyeurs pour le brûleur ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

Convoyeur à vis DA1500 d’une longueur de 1,5 m et d‘un diamètre de 75 mm (boîte de vitesses 25 W) Code: H0151
Ce convoyeur est destiné uniquement aux chaudières où le brûleur est intégré sur le côté de la chaudière – D14P, D21P, D25P, D20P et chaudière mixte DCxxSP.
Ce convoyeur n’est pas conçu pour les chaudières avec des modifications pour le brûleur à granulés de bois.

Convoyeur à vis DA2000 d’une longueur de 2 m et d‘un diamètre de 75 mm (boîte de vitesses 25 W) Code: H0207
Ce convoyeur est principalement destiné aux chaudières à gazéification avec un brûleur intégré dans la porte de chargement supérieure – DCxxS(X), DCxxRS, CxxS, ACxxS. Cependant, il peut également être utilisé pour les chaudières standards à granulés de bois de type DxxP.

Convoyeur à vis DA2500 d’une longueur de 2,5 m et d‘un diamètre de 75 mm (boîte de vitesses 25 W) Code: H0208

Convoyeur à vis DA3000 d’une longueur de 3 m et d‘un diamètre de 75 mm (boîte de vitesses 40 W) Code: H0209

Convoyeur à vis DA4000 d’une longueur de 4 m et d‘un diamètre de 75 mm (boîte de vitesses 40 W) Code: H0212

Ces convoyeurs sont destinés pour toutes les chaudières à granulés de bois ATMOS, lorsque le réservoir de combustible est plus éloigné de la chaudière.

La longueur du convoyeur doit être choisie de manière à ce que le tuyau entre le brûleur et le convoyeur soit tendu et ait une longueur minimale de 20 cm (de manière optimale 30 – 60 cm) pour des raisons de sécurité. La longueur maximale du tuyau ne doit pas dépasser 1 m.

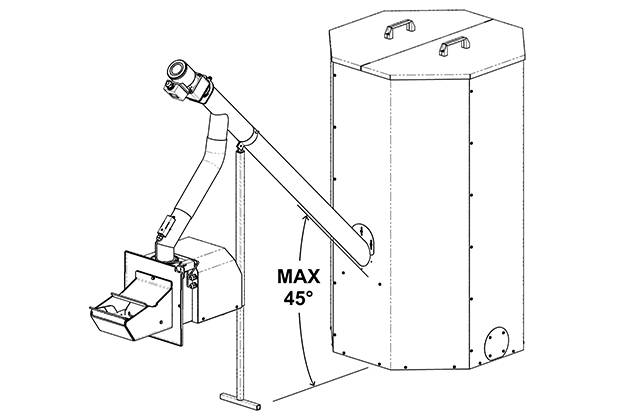

– avec pied du convoyeur – chaque convoyeur est fourni avec un pied de support. Nous réglons sa longueur de manière à ce que l’angle du convoyeur soit au maximum de 45° et que le tuyau soit tendu.

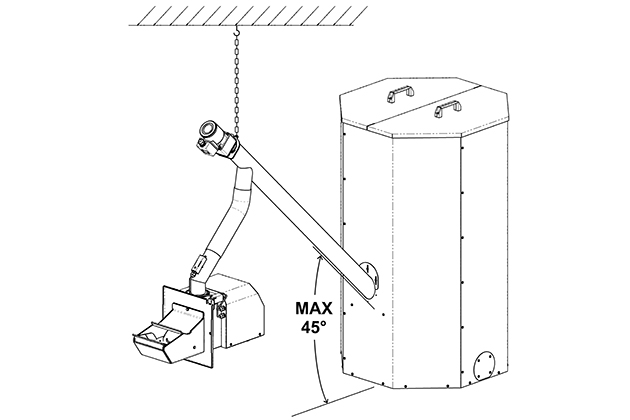

– suspension au plafond – dans les espaces confinés, nous recommandons de remplacer le pied par une chaîne (partie de la livraison du convoyeur) sur laquelle nous suspendons le convoyeur au plafond. Nous réglons sa longueur de manière à ce que l’angle du convoyeur soit au maximum de 45° et que le tuyau soit tendu.

ATTENTION: Le convoyeur est fourni séparément mais fait partie intégrante du système de brûleur à granulés de bois A25.

Convoyeurs pour le brûleur ATMOS A45/85

DRA50 – 1,7 m, DRA50 – 2,5 m, DRA50 – 4 m, DRA50 – 5 m

Convoyeur d’arbre à vis DRA50 Code: H0039
d’une longueur de 1,7 m d’une longueur de 80 mm (boîte de vitesses 40 W)

Convoyeur d’arbre à vis DRA50 Code: H0037
d’une longueur de 2,5 m d’une longueur de 80 mm (boîte de vitesses 40 W)

Convoyeur d’arbre à vis DRA50 Code: H0004
d’une longueur de 4 m d’une longueur de 80 mm (boîte de vitesses 40 W)

Convoyeur d’arbre à vis DRA50 Code: H0005
d’une longueur de 5 m d’une longueur de 80 mm (boîte de vitesses 40 W)

La longueur du convoyeur doit être choisie de manière à ce que le tuyau entre le brûleur et le convoyeur soit tendu et ait une longueur minimale de 20 cm (de manière optimale 30– 60 cm) pour des raisons de sécurité. La longueur maximale du tuyau ne doit pas dépasser 1 m.

– avec pied du convoyeur – chaque convoyeur est fourni avec un pied de support. Nous réglons sa longueur de manière à ce que l’angle du convoyeur soit au maximum de 45° et que le tuyau soit tendu.

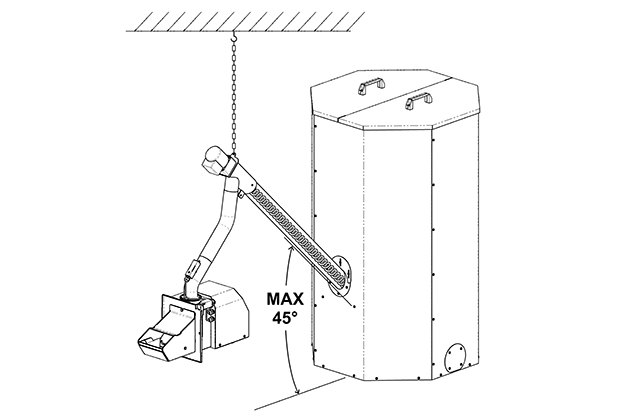

– suspension au plafond – dans les espaces confinés, nous recommandons de remplacer le pied par une chaîne (partie de la livraison du convoyeur) sur laquelle nous suspendons le convoyeur au plafond. Nous réglons sa longueur de manière à ce que l’angle du convoyeur soit au maximum de 45° et que le tuyau soit tendu.

ATTENTION: Le convoyeur est fourni séparément mais fait partie intégrante du système de brûleur à granulés de bois A45/ A85

Convoyeurs pour réservoirs compacts

Il s’agit d’un ensemble de réservoir à pellets d’un volume de 240 l / 300 l / 400 l avec le convoyeur DRA25, qui est conçu pour les chaufferies petites et exiguës. Permet de placer le ballon à proximité immédiate de la chaudière pour un encombrement réduit de l’ensemble.

156 kg de pellets, soit env. 700 kWh, sont stockés dans un réservoir d’un volume utile de 240 l. (10 sacs / 15 kg)
195 kg de pellets, soit env. 880 kWh, sont stockés dans un réservoir d’un volume utile de 300 l. (13 sacs / 15 kg)
260 kg de granulés, soit env. 1 170 kWh, sont stockés dans un réservoir d’un volume utile de 400 l. (17 sacs / 15 kg)

Ensemble AZPD est destiné pour les chaudières à granulés de bois DxxP, DCxxSP(X), CxxSP

Ensemble AZPD 240 R (rouge)    Code: H0283
avec convoyeur DRA25 – 1,3 m (boîte de vitesses 25 W)

Ensemble AZPD 240 B (bleu)    Code: H0284
avec convoyeur DRA25 – 1,3 m (boîte de vitesses 25 W)

Ensemble AZPD est destiné pour les chaudières à granulés de bois DxxP, DCxxSP(X), CxxSP

Ensemble AZPD 300 R Design (rouge)    Code: H0321
avec convoyeur DRA25 – 1,3 m (boîte de vitesses 25 W)

Ensemble AZPD 300 B Design (bleu)    Code: H0322
avec convoyeur DRA25 – 1,3 m (boîte de vitesses 25 W)

Ensemble AZPD est destiné pour les chaudières à granulés de bois DxxP, DCxxSP(X), CxxSP

Ensemble AZPD 400 R Design (rouge)    Code: H0445
avec convoyeur DRA25 – 1,3 m (boîte de vitesses 25 W)

Ensemble AZPD 400 B Design (bleu)    Code: H0446
avec convoyeur DRA25 – 1,3 m (boîte de vitesses 25 W)

Ensemble AZPU est destiné pour les chaudières à gazéification avec une modification pour un brûleur à granulés de bois

Ensemble AZPU 240 C (rouge)    Code: H0280
avec convoyeur DRA25 – 1,7 m (boîte de vitesses 25 W)

Ensemble AZPU 240 M (bleu)    Code: H0281
avec convoyeur DRA25 – 1,7 m (boîte de vitesses 25 W)

Ensemble AZPU est destiné pour les chaudières à gazéification avec une modification pour un brûleur à granulés de bois

Ensemble AZPU 400 C Design (rouge)    Code: H0447
avec convoyeur DRA25 – 1,7 m (boîte de vitesses 25 W)

Ensemble AZPU 400 M Design (bleu)    Code: H0448
avec convoyeur DRA25 – 1,7 m (boîte de vitesses 25 W)

Détails techniques
