Calderas para leña ATMOS Generador DC15GS, DC20GS, DC25GS, DC32GS y DC40GS con gran zona de alimentación revestida de cerámica para una calidad de combustión óptima. Es un auténtico generador de gas de leña.
Ventajas de las calderas de gasificación ATMOS para madera en trozos
- Posibilidad de quemar grandes trozos de madera
- Gran depósito de combustible – larga duración de combustión – hasta 12 horas, según el tipo de caldera
- Alta eficiencia 88 hasta 92 % dependiendo del tipo – el aire primario y secundario se precalientan a alta temperatura
- Espacio de carga de cerámica – presecado de combustible
- Cámara de combustión de cerámica
- Combustión ecológica – caldera según EN 303-5 clase 5, ECODISEÑO 2015/1189
- Ventilador de extracción – recogida de cenizas sin polvo, sala de calderas sin humos
- Circuito de refrigeración contra el sobrecalentamiento – sin riesgo de dañar la caldera
- Apagado automático de la caldera tras agotarse el combustible – termóstato de gases de combustión
- Cómoda recogida de cenizas – gran espacio de combustión cerámico para las cenizas (en el caso de la leña, recogemos las cenizas una vez a la semana)
- Caldera sin placa de tubos – limpieza más fácil
- Tamaño reducido y peso bajo
- Elección de puerta D / I (derecha/izquierda)
- Posibilidad de conexión sin depósito de acumulación
- Alta calidad
-
-

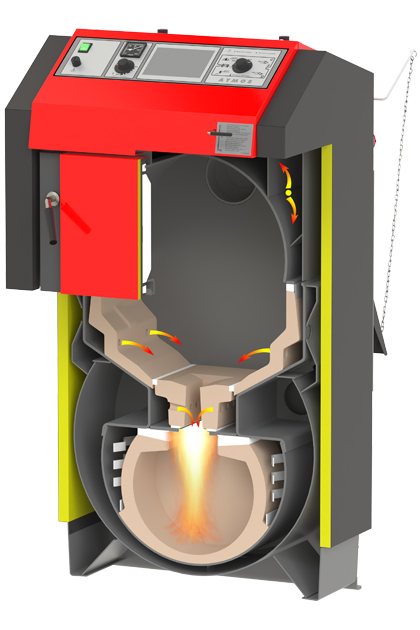

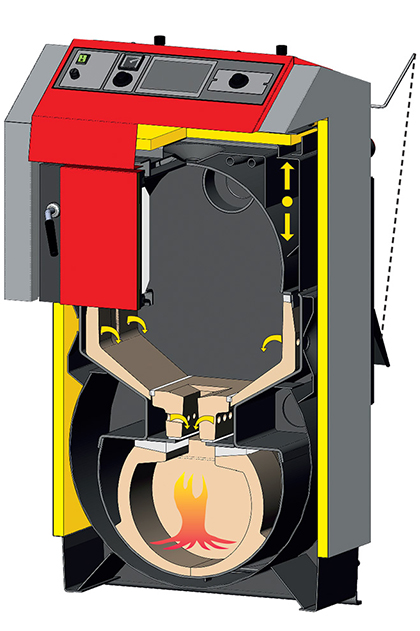

DC15GS, DC20GS, DC25GS, DC32GS, DC40GS ATMOS Generador
-
-

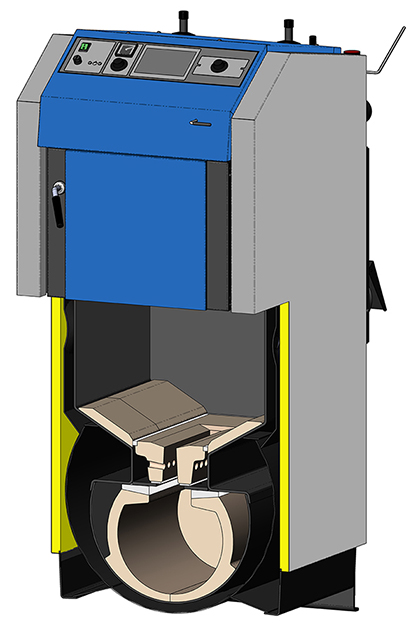

DC50GSX
-
-

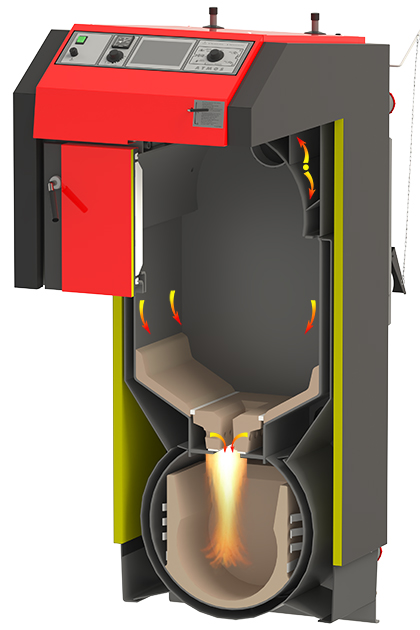

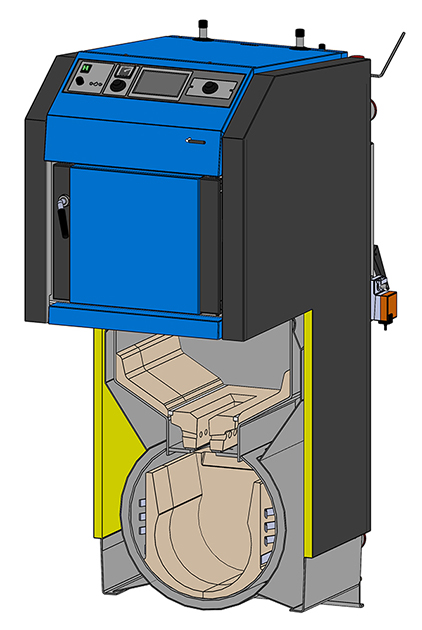

DC70GSX
-
-
Vista a la cámara de carga superior
-
-
Tamaño del orificio de alimentación
-
-
Vista a la cámara de combustión inferior
-
-
Llama en la cámara de combustión inferior
-
-
Extractor y garganta de humos
-
-

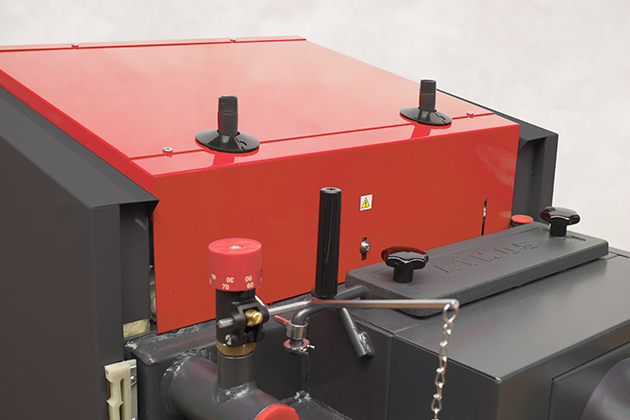

Tapón superior de limpieza de la caldera
Instalación
Las calderas de gasificación de leña ATMOS deben conectarse con LADDOMAT 22 o una válvula termorreguladora (válvula de tres vías controlada por un servomotor en caso de utilizar el control electrónico ATMOS ACD 03/04) para alcanzar una temperatura mínima del agua de retorno a la caldera de 65 °C. La temperatura de salida de la caldera debe mantenerse permanentemente entre 80 y 90 °C.
Todas las calderas se suministran en la versión básica con un circuito de refrigeración contra sobrecalentamiento. Recomendamos instalar calderas con depósitos de acumulación para reducir el consumo de combustible y aumentar el confort de calefacción.
-
-
Laddomat 22 y válvula termorreguladora
-
-
Regulador de tiro FR 124
-
-
Esquema eléctrico de la caldera con Laddomat 22 sin depósitos de acumulación
-
-
Esquema eléctrico de la caldera con control ACD 03 y depósitos de acumulación
Regulación de calderas
Regulación electromecánica – el rendimiento de la caldera se regula mediante una válvula reguladora de aire controlada por un regulador de tiro, tipo FR 124, que abre o cierra automáticamente la válvula de aire según la configurada temperatura de salida del agua (80 – 90 °C). Además de regular la potencia, el regulador de tiro ayuda a proteger la caldera contra el sobrecalentamiento. Su ventaja es un encendimiento rápido y un aumento hasta la potencia requerida cuando la compuerta de aire está completamente abierta. Las calderas están equipadas con un termostato de control en el panel de instrumentos, que controla el extractor de aire según la configurada temperatura de salida del agua (80 – 85 °C) y un termostato de gases de combustión, que se utiliza para apagar la caldera y apagar el ventilador de escape después de que se haya quemado el combustible. En el caso de conectar una caldera con un depósito de almacenamiento, el termostato de humos también controla el funcionamiento de la bomba en el circuito de caldera.
La ventaja de la regulación y construcción de calderas ATMOS es que las calderas funcionan con un buen tiro de chimenea de hasta el 70 % de la potencia nominal, incluso sin ventilador.
-
-
Panel de control de la caldera con regulación estándar
Composición del panel:
Interruptor principal, termóstato de seguridad, termómetro, termóstato de control y termóstato de gases de combustión.
El control electromecánico es la solución óptima para controlar el funcionamiento de la caldera (ventilador) de forma sencilla.
El diseño del panel con control estándar es el diseño básico para todas las calderas fabricadas.
Regulación equitérmica ACD 03
Cada caldera puede equiparse con el moderno control electrónico táctil ATMOS ACD 03 para controlar todo el sistema de calefacción en función de la temperatura exterior, la temperatura ambiente y la hora. Esta regulación también es capaz de controlar la propia caldera con un ventilador con muchas funciones adicionales.
-
-

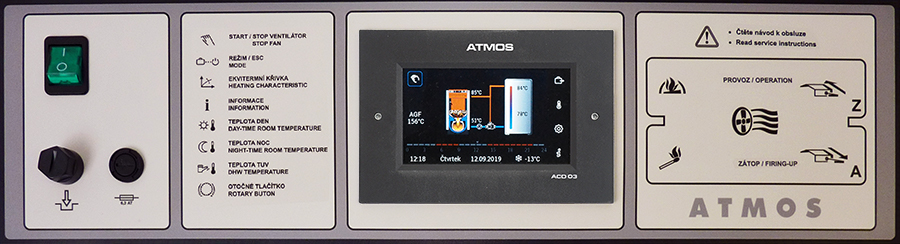

Panel de control de la caldera con la regulación equitérmica ATMOS ACD 03
Regulación equitérmica ACD 04
Las calderas DC25GS y DC32GS se pueden pedir de fábrica con el control ATMOS ACD 04, con el panel táctil.
Las calderas vienen equipadas de fábrica con todos los sensores necesarios. El conjunto de sensores ACD 01 para controlar el sistema de calefacción más un sensor de temperatura de gases de combustión para controlar el funcionamiento de la caldera.
-
-

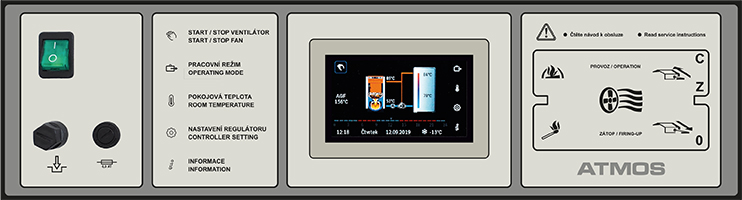

Panel de control de la caldera con la regulación equitérmica ATMOS ACD 04
-
Leyenda de esquema de calderas |
1. |
Cuerpo de la caldera |
19. |
Regulador de tiro FR 124 |
2. |
Puerta de llenado |
20. |
Circuito de refrigeración contra el sobrecalentamiento |
3. |
Puerta de cenicero |
21. |
Termóstato de control del ventilador (caldera) |
4. |
Ventilador de extracción |
22. |
Relleno de puerta – Sibral |
5. |
Pieza perfilada refractaria – boquilla |
23. |
Junta de puerta 18 x 18 mm |
6. |
Panel de mandos |
25. |
Condensador para el ventilador de extracción |
7. |
Aleta de regulación |
28. |
Freno del conducto de humos (DC32GS, DC40GS) |
8. |
Pieza perfilada refractaria – lado del hogar |
30. |
Termóstato de gases de combustión |
9. |
Pieza perfilada refractaria – espacio esférico I + D |
31. |
Termóstato de seguridad (Atención – debe estar presionado en caso de sobrecalentamiento) |
10. |
Juntas – toberas – 12 x 12 (14 x 14) |
33. |
Freno de humos a lo largo del espacio esférico |
11. |
Pieza perfilada refractaria – media luna |
34. |
Control de aire primario |
12. |
Aleta de encendimiento |
35. |
Control de aire secundario |
13. |
Pieza perfilada refractaria – cara posterior del compartimento esférico |
|
|
14. |
Tapa de limpieza – superior e inferior |
K |
– garganta salida de humos |
15. |
Varilla de solapa de encender |
L |
– salida de agua de la caldera |
16. |
Termómetro |
M |
– entrada de agua a la caldera |
17. |
Apertura del marco |
N |
– espita para grifo de llenado |
18. |
Interruptor con indicador luminoso |
P |
– manguito para el sensor de la válvula de control del circuito de refrigeración (TS 131, STS 20) |
Dimensiones de la caldera (mm) |
Tipo de caldera |
|
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
A |
1280 |
1280 |
1280 |
1280 |
1434 |
1563 |
1686 |
B |
670 |
758 |
959 |
959 |
959 |
1042 |
1268 |
C |
678 |
678 |
678 |
678 |
678 |
678 |
678 |
D |
950 |
950 |
950 |
950 |
1099 |
997 |
1086 |
E |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
180 |
F |
69 |
69 |
69 |
69 |
69 |
70 |
58 |
G |
185 |
185 |
185 |
185 |
185 |
184 |
184 |
H |
1008 |
1008 |
1008 |
1008 |
1152 |
1287 |
1407 |
CH |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
I |
256 |
256 |
256 |
256 |
256 |
256 |
256 |
J |
6/4″ |
6/4″ |
6/4″ |
6/4″ |
2″ |
2″ |
2″ |
Datos técnicos |
Tipo de caldera |
|
DC15GS |
DC20GS |
DC25GS |
DC32GS |
DC40GS |
DC50GSX |
DC70GSX |
Potencia calorífica de la caldera |
kW |
15 |
20 |
25 |
32 |
40 |
49 |
70 |
Aporte térmico de la caldera |
kW |
16,4 |
21,9 |
27,4 |
35,1 |
45,0 |
54,1 |
77,5 |
Superficie de calentamiento |
m2 |
1,8 |
2 |
2,7 |
2,9 |
3,2 |
3,5 |
4,3 |
Volumen de la cámara de combustión |
dm3 (l) |
66 |
80 |
120 |
125 |
160 |
210 |
280 |
Tamaño de la abertura de llenado |
mm |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 260 |
450 x 310 |
450 x 310 |
Tiro de chimenea prescrito
|
Pa / mbar |
16 / 0,16 |
20 / 0,20 |
23 / 0,23 |
25 / 0,25 |
25 / 0,25 |
25 / 0,25 |
26 / 0,26 |
Sobrepresión máx. del agua de trabajo |
kPa / bar |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
250 / 2,5 |
Peso de caldera |
kg |
302 |
343 |
431 |
436 |
485 |
538 |
690 |
Diámetro de garganta salida de humos |
mm |
150 / 152
|
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
150 / 152 |
180 |
Cobertura de parte eléctrica |
IP |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
Potencia de entrada (auxiliar) |
W |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
Entrada eléctrica en modo de espera |
W |
0 (3/5,5) |
0 (3/5,5) |
0 (3/5,5) |
0 (3/5,5) |
0 (3/5,5) |
0 (3/5,5) |
0 (3/5,5) |
Modo de encendido |
|
manual |
Rendimiento de la caldera |
% |
91,2 |
91,4 |
91,3 |
91,2 |
88,8 |
91,1 |
90,3 |
Clase de caldera |
|
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Categoría de caldera |
|
1 |
Modo operativo |
|
no condensante |
Caldera de combustible sólido con unidad de cogeneración |
|
no |
Equipo combinado también para calentamiento de ACS |
|
no |
Clase de eficiencia energética |
|
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
Temperatura de los gases de combustión a potencia nominal |
°C |
134 |
134,7 |
138,8 |
137,7 |
187,6 |
145,6 |
158,4 |
Caudal másico de los gases de combustión a potencia nominal |
kg / s |
0,010 |
0,012 |
0,015 |
0,018 |
0,022 |
0,025 |
0,034 |
Combustible prescrito (preferido) |
|
Leña seca (troncos) con valor calorífico 15 – 17 MJ.kg-1, contenido de agua 12 – 20 %, diámetro 80 – 150 mm |
Consumo medio de combustible |
kg.h-1 |
4,1 |
5,5 |
6,8 |
8,6 |
10 |
13 |
18 |
Longitud de madera prescrita |
mm |
250 |
330 |
530 |
530 |
530 |
530 |
730 |
Tiempo de combustión a potencia nominal
|
hor. |
2 |
2 |
3 |
2 |
3 |
3 |
3 |
Volumen de agua en caldera |
l |
56 |
64 |
80 |
80 |
90 |
120 |
170 |
Pérdida hidráulica de caldera |
mbar |
0,20 |
0,22 |
0,22 |
0,23 |
0,22 |
0,23 |
0,22 |
Volumen mínimo del depósito de inercia |
l |
500 |
500 |
500 |
500 |
500 |
500 |
750 |
Tensión de conexión |
V / Hz |
230 / 50 |
EKODESIGN |
|
Sí |
Sí |
Sí |
Sí |
Sí |
Sí |
Sí |
