Caldera combinada de leña y pellets.
- Información técnica
-
DC25SP
-
Rendimiento de la caldera 27 kW
-
Eficiencia de caldera 89,9 - 91,2 %
-
Clase de emisión 5 (Ekodesign)
-
Largo de madera 530 mm
Ventajas de las calderas ATMOS
- posible combinación de diferentes tipos de combustible – alternancia de combustible sin modificaciones en la caldera madera + pellets
- alto rendimiento para combustibles individuales – prácticamente igual que las calderas especiales de pellets (hasta el 92,3 % a potencia nominal)
- solución más barata – si sumamos los costes de adquisición de dos calderas, sus conexiones y la extracción de humos (chimenea) nos encontramos con que una caldera, aunque más cara, es más ventajosa económicamente
- pequeña superficie construida – en comparación con más calderas
- una chimenea y un conducto de humos
- funcionamiento ecológico – caldera según EN 303-5 clase 5, EKODESIGN 2015/1189
- caldera subvencionada
- elección de puerta izquierda/derecha
-
- DC18SP, DC25SP, DC30SPX, DC32SP
-
- DC40SPT
Instalación
-

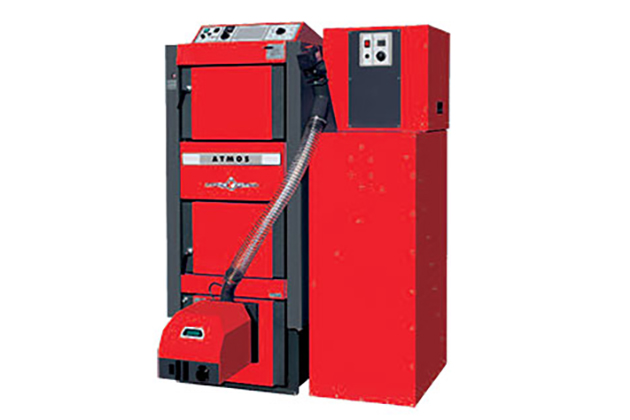

- Caldera con una tolva compacta AZPD y un transportador sinfín neumático APS250S
-
- Caldera DCxxSP con depósito compacto AZPD 300 C con un volumen de 300 l, en este depósito se almacenan 195 kg de pellets.
-
- Caldera DCxxSP con una tolva para pellets estándar 500 l
-
- Conexión recomendada con Laddomat 22 y con depósito de inercia (acumulador)
La conexión recomendada es conectar la caldera con Laddomat 22 o una válvula termorreguladora con un depósito de inercia de 500 a 1000 l. Otra opción es instalar la caldera con acumuladores del volumen necesario (por ejemplo, 2000 l), que también permiten calentar el acumulador mediante electricidad o conexión de paneles solares.
Regulación de calderas
El funcionamiento de la caldera se controla de forma totalmente automática hasta alcanzar la temperatura del agua de salida necesaria para garantizar el máximo rendimiento de la caldera y la mejor calidad de combustión.
Para eso sirve:
- Regulador de tiro HONEYWELL
- Termóstato de caldera (de control)
- Termóstato de gases de combustión
- Termóstato para bomba
- Interruptor principal y conmutador de funcionamiento de la caldera
Las calderas y quemadores DCxxSP(X)(T) están equipados (modelo desde 2018) con la función de cierre o apertura automática del suministro de aire a la caldera/quemador, mediante un servoaccionamiento, cuando se calienta con leña o pellets.
Las calderas están equipadas con el sensor de temperatura de los gases de combustión AGF2 y el sensor de temperatura del agua de la caldera KTF20 para la función de arranque automático del quemador una vez consumida la leña. Además, las calderas están equipadas con dos sensores (TV y TS) KTF20 para el control del quemador en función de dos temperaturas en el depósito de acumulación. De este modo, todo el conjunto se vende con el máximo equipamiento, para un modo totalmente automático y una fácil instalación «plug and play».
-
- Regulador de tiro FR 124
-
- Extractor y garganta de humos
-
- Servoaccionamiento BELIMO y compuerta de regulación de aire
-
- Panel de control con mando estándar
Composición del panel:
El control electromecánico es la solución óptima para controlar el funcionamiento de la caldera (ventilador) de forma sencilla.
El diseño del panel con control estándar es el diseño básico para todas las calderas fabricadas.
Control Equitermal ACD 03
Cada caldera puede equiparse con el moderno control electrónico táctil ATMOS ACD 03 para controlar todo el sistema de calefacción en función de la temperatura exterior, la temperatura ambiente y la hora. Esta regulación también es capaz de controlar la propia caldera con un ventilador con muchas funciones adicionales.
-
- Panel de control de caldera con mando equitérmico ATMOS ACD 03
Información técnica
-
- Calderas DCxxSP(X)
| Leyenda de esquema de caldera DCxxSP(X) | |||
| 1. | Cuerpo de la caldera | 25. | Relleno de puerta – Sibral |
| 2. | Puerta de llenado (para calefacción de leña) | 26. | Sello de puerta – cordón 18 x 18 |
| 3. | Puerta del cenicero (para calefacción de leña) | 27. | Pieza perfilada refractaria – semilunar (apertuta de puerta) |
| 4. | Ventilador de extracción | 28. | Quemador de pellets ATMOS A25 |
| 5. | Pieza perfilada refractaria – tobera |
29. | Regulación de aire primario |
| 6. | Panel de control | 30. | Regulación de aire secundario |
| 7. | Termóstato de seguridad (Atención – debe estar presionado en caso de sobrecalentamiento) |
31. | Pieza perfilada refractaria – espacio esférico – (leña) |
| 8. | Solapa de regulación | 32. | Pieza perfilada refractaria – cara posterior del espacio esférico – (leña) |
| 9. | Pieza perfilada refractaria – ampliación del espacio esférico – (pellets) |
33. | Termóstato de la bomba |
| 10. | Pieza perfilada refractaria – espacio esférico – (pellets) |
34. | Fusible (6,3A) T6,3A/1500 – tipo H |
| 11. | Sello de boquilla – 12 x 12 | 35. | Termóstato de gases de combustión |
| 12. | Puerta – para quemador de pellets (abajo) | 36. | Interruptor de transferencia I-0-II |
| 13. | Solapa de encender | 37. | Final de carrera con pulsador |
| 14. | Pieza perfilada refractaria – cara posterior del espacio esférico – (pellets) |
38. | Condensador para extractor – 1 μF |
| 15. | Tapa de limpieza | 39. | Junta Sibral bajo el quemador |
| 16. | Apertura | 40. | Punto de medición para el analizador de gases de combustión |
| 17. | Varilla de solapa de encender | 41. | Servoaccionamiento Belimo con solapa |
| 18. | Termómetro | 42. | Módulo AD03 |
| 19. | Apertura del marco | ||
| 20. | Interruptor con indicador luminoso | K | – garganta del conducto de humos |
| 21. | Freno (sólo DC30SPX) | L | – salida de agua de la caldera |
| 22. | Controlador de potencia – Honeywell FR 124 | M | – entrada de agua a la caldera |
| 23. | Circuito de refrigeración contra el sobrecalentamiento | N | – manguito para grifo de llenado |
| 24. | Termóstato de control | P | – manguito para el sensor de la válvula que controla el circuito de refrigeración (TS 131, STS 20) |
-
- Caldera DC40SPT
| Leyenda de esquema de caldera DC40SPT | |||
| 1. | Cuerpo de la caldera | 26. | Junta de puerta 18 x 18 mm |
| 2. | Puerta de llenado (para calefacción de leña) | 27. | Pieza perfilada refractaria – semilunar (apertuta de puerta) – (cámara de calentamiento de pellets) |
| 3. | Puerta del cenicero (para calefacción de leña) | 28. | Quemador de pellets ATMOS A45 SPT |
| 4. | Ventilador de extracción | 29. | Pieza perfilada refractaria – lado del hogar |
| 5. | Pieza perfilada refractaria – tobera |
31. | Pieza perfilada refractaria – espacio esférico (cámara de calentamiento de leña) |
| 6. | Panel de control | 32. | Pieza perfilada refractaria – cara posterior del espacio esférico (cámara de calentamiento de leña) |
| 7. | Termóstato de seguridad (Atención – debe estar presionado en caso de sobrecalentamiento) |
33. | Pieza perfilada refractaria – ampliación del espacio esférico (cámara de calentamiento de leña) |
| 8. | Solapa de regulación | 34. | Termóstato de la bomba |
| 9. | Pieza perfilada refractaria – ampliación del espacio esférico – (pellets) |
35. | Fusible (6,3A) T6,3A/1500 – tipo H |
| 10. | Pieza perfilada refractaria – espacio esférico – (pellets) |
36. | Termóstato de gases de combustión |
| 11. | Sello de boquilla – 12 x 12 | 37. | Interruptor de transferencia I-0-II |
| 12. | Puerta – para quemador de pellets (abajo) | 38. | Final de carrera con pulsador |
| 13. | Solapa de encender | 41. | Junta Sibral bajo el quemador |
| 14. | Pieza perfilada refractaria – cara posterior del espacio esférico – (pellets) |
42. | Punto de medición para el analizador de gases de combustión |
| 15. | Tapa de limpieza | 43. | Apertuta de puerta |
| 16. | Apertura | 44. | Modul AD03 |
| 17. | Varilla de solapa de encender | 45. | Pieza perfilada refractaria – extensión de boquilla (cubo) |
| 18. | Termómetro | 46. | Condensador para extractor – 1 μF |
| 19. | Apertura del marco | ||
| 20. | Interruptor con indicador luminoso | ||
| 21. | Servoaccionamiento Belimo con solapa | K | – garganta del conducto de humos |
| 22. | Controlador de potencia – Honeywell FR 124 | L | – salida de agua de la caldera |
| 23. | Circuito de refrigeración contra el sobrecalentamiento | M | – entrada de agua a la caldera |
| 24. | Termóstato de regulación (caldera) | N | – manguito para grifo de llenado |
| 25. | Relleno de puerta – Sibral | P | – manguito para el sensor de la válvula que controla el circuito de refrigeración (TS 131, STS 20) |
| Dimensiones de la caldera | |||||
| DC18SP | DC25SP | DC30SPX | DC32SP | DC40SPT | |
| A | 1695 | 1695 | 1695 | 1772 | 1755 |
| B1 | 757 | 957 | 957 | 957 | 1230 |
| B2 | 1301 | 1501 | 1501 | 1501 | 1792 |
| C | 643 | 643 | 643 | 678 | 680 |
| D | 1375 | 1375 | 1375 | 1448 | 1445 |
| E | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
| F | 65 | 65 | 65 | 70 | 87 |
| G | 207 | 207 | 207 | 184 | 204 |
| H | 1436 | 1436 | 1436 | 1507 | 1507 |
| CH | 212 | 212 | 212 | 212 | 256 |
| I | 212 | 212 | 212 | 212 | 256 |
| J | 6/4″ | 6/4″ | 6/4″ | 6/4″ | 6/4″ |
| Datos técnicos | Tipo de caldera | |||||
| DC18SP | DC25SP | DC30SPX | DC32SP | DC40SPT | ||
| Potencia calorífica de la caldera – de pellets – de madera |
kW | 4,5 – 15 20 |
6 – 20 27 |
6 – 20 30 |
6 – 20 35 |
9 – 30 40 |
| Aporte térmico de la caldera – de pellets – de madera |
kW | 4,9 – 16,2 22,2 |
6,5 – 21,9 27 |
6,5 – 21,9 33,4 |
6,5 – 21,9 39,4 |
9,7 – 32,3 43,9 |
| Superficie de calentamiento | m2 | 2,5 | 3,3 | 3,3 | 3,8 | 4,9 |
| Volumen de la cámara de combustión | dm3 (l) | 66 | 100 | 100 | 140 | 160 |
| Tamaño de la abertura de llenado | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
| Tiro de chimenea prescrito – de pellets – de madera |
Pa / mbar |
15 / 0,15 20 / 0,20 |
18 / 0,18 23 / 0,23 |
18 / 0,18 23 / 0,23 |
18 / 0,18 24 / 0,24 |
20 / 0,20 22 / 0,22 |
| Sobrepresión máx. del agua de trabajo | kPa / bar | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 | 250 / 2,5 |
| Peso de caldera | kg | 435 | 531 | 537 | 596 | 768 |
| Diámetro de garganta salida de humos | mm | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 | 150 / 152 |
| Cobertura de parte eléctrica | IP | 20 | 20 | 20 | 20 | 20 |
| Entrada eléctrica – en el arranque – de pellets (max.) – durante el funcionamiento – de pellets (max.) – durante el funcionamiento – de madera (max.) |
W | 522 (572) / 1042 (1092) 42 (92) 50 |
572 / 1092 97 50 |
|||
| Entrada eléctrica en modo de espera | W | 3,3 | 3,3 | 3,3 | 3,3 | 3,3 |
| Modo de encendido | manual / automático | |||||
| Rendimiento de la caldera – de pellets – de madera |
% | 92,5 90,1 |
91,2 89,9 |
91,2 89,9 |
91,2 88,9 |
92,8 91,0 |
| Clase de caldera | 5 | 5 | 5 | 5 | 5 | |
| Categoría de caldera | 1 | |||||
| Modo operativo | no condensante | |||||
| Caldera de combustible sólido con unidad de cogeneración | no | |||||
| Equipos combinados también para calentamiento de agua caliente | no | |||||
| Clase de eficiencia energética | A+ | A+ | A+ | A+ | A+ | |
| Temperatura de los gases de combustión a potencia nominal según EN303-5 – de pellets – de madera |
°C | 109 157 |
139 177 |
139 177 |
139 185 |
116 147 |
| Temperatura/tiro de los gases de combustión para calcular el recorrido de los gases de combustión (chimenea) – de madera |
°C / Pa | 177 / 20 |
197 / 23 |
197 / 23 |
205 / 24 |
167 / 22 |
| Caudal másico de los gases de combustión a potencia nominal – de pellets – de madera |
kg / s | 0,008 0,010 |
0,010 0,015 |
0,010 0,017 |
0,010 0,018 |
0,015 0,023 |
| Combustible prescrito para carga manual | Leña seca (troncos) con valor calorífico 15 – 17 MJ.kg-1, contenido de agua 12 – 20 %, diámetro 80 – 150 mm | |||||
| Combustible para carga automática – pellets | Pellets de calidad con un diámetro de 6 – 8 mm y un poder calorífico de 16 – 19 MJ.kg-1 | |||||
| Consumo medio de combustible para leña a potencia nominal | kg.h-1 | 5,6 | 7,2 | 7,6 | 9,2 | 10,1 |
| Para la temporada de calefacción | 1 kW = 1 medidor espacial |
|||||
| Longitud de madera prescrita | mm | 330 | 530 | 530 | 530 | 730 |
| Tiempo de combustión a potencia nominal – de madera |
horas | 2 |
3 |
2 |
2 |
2,5 |
| Volumen de agua en caldera | l | 78 | 109 | 109 | 160 | 131 |
| Pérdida hidráulica de caldera | mbar | 0,22 | 0,23 | 0,23 | 0,23 | 0,23 |
| Volumen mínimo del depósito de inercia | l | 500 | 500 | 500 | 500 | 750 – pellets 2200 – leña |
| Tensión de conexión | V / Hz | 230 / 50 | ||||
| EKODESIGN | Sí | Sí | Sí | Sí | Sí | |
| La temperatura mínima que se recomienda para el agua en régimen de trabajo es de 65 °C. | ||||||
| La temperatura recomendada de la caldera en régimen de trabajo es de 80 – 90 °C. | ||||||
Quemador
Quemador de pellets usado para calderas DC18SP, DC25SP, DC30SPX, DC32SP, DC40SPT
QUEMADOR DE PELLETS ATMOS A25 (para los modelos DCxxSP(X)) – Código: H0048
QUEMADOR DE PELLETS ATMOS A45SP (para el modelo DC40SPT) – Código: H0352
Los quemadores de los modelos DCxxSP(X)(T) están equipados con una función para cerrar o abrir automáticamente el suministro de aire al quemador, mediante un servomotor, cuando se calienta con leña o pellets.
Combustible prescrito: pellets de madera de alta calidad (blanca) con un diámetro de 6 a 8 mm, una longitud de 5 a 25 mm y un poder calorífico de 16 a 19 MJ.kg-1
Pantalla del quemador: permite visualizar el estado actual del quemador y ajustar sus funciones
Control del quemador: la regulación electrónica AC07X que controla la marcha del transportador externo, dos espirales de ignición y ventilador según los requerimientos de la caldera y del mecanismo de calefacción. La electrónica está protegida por un termóstato de seguridad de la caldera, un termóstato de seguridad en la entrada de pellets al quemador, un sensor de velocidad del ventilador y una fotocélula para la detección de la llama. El funcionamiento del quemador se señaliza en la pantalla de la regulación electrónica.
Encendido del combustible: automático con dos bobinas de encendido eléctrico.
Funciones básicas del quemador:
Posibilidad de utilizar dos salidas de repuesto R y R2 para varias aplicaciones
Posibilidad de conectar cuatro sensores diferentes TS, TV, TK y TSV
TS – sensor inferior del depósito
TV – sensor superior del depósito
TK – sensor de la caldera o sensor central del depósito
TSV – sensor de gases de combustión o sensor de panel solar
- control del quemador en función de dos temperaturas en el depósito de inercia
- control del ventilador de la caldera desde el quemador mediante la salida de reserva
- control de la bomba de la caldera desde el quemador mediante la salida de reserva
- control del sistema solar directamente desde el quemador
- arranque automático del quemadordespués de quemar la leña para calderas DCxxSP(X)(T)
Los quemadores están diseñados únicamente para pellets blancos de alta calidad de madera blanda sin corteza con un diámetro de 6 – 8 mm, una longitud de 10 – 25 mm y un poder calorífico de 16 – 19 MJ.kg-1 . El quemador no está diseñado para pellets que se aglomeran en la cámara de combustión del quemador. En este caso, la cámara de combustión del quemador debe limpiarse una vez al día.
Los siguientes transportadores están diseñados para el quemador ATMOS A25:
- Transportador sinfín para quemador ATMOS A25 – DA1500, 1,5 m de longitud y 75 mm de diámetro
- Transportador sinfín para quemador ATMOS A25 – DA2000, 2 m de longitud y 75 mm de diámetro
- Transportador sinfín para quemador ATMOS A25 – DA2500, 2,5 m de longitud y 75 mm de diámetro
- Transportador sinfín para quemador ATMOS A25 – DA3000, 3 m de longitud y 75 mm de diámetro
- Transportador sinfín para quemador ATMOS A25 – DA4000, 4 m de longitud y 75 mm de diámetro
Los siguientes transportadores están diseñados para el quemador ATMOS A45:
- Transportador sinfín para quemador ATMOS A45 – DRA50, 1,7 m de longitud y 80 mm de diámetro
- Transportador sinfín para quemador ATMOS A45 – DRA50, 2,5 m de longitud y 80 mm de diámetro
- Transportador sinfín para quemador ATMOS A45 – DRA50, 4 m de longitud y 80 mm de diámetro
- Transportador sinfín para quemador ATMOS A45 – DRA50, 5 m de longitud y 80 mm de diámetro
Todas las calderas combinadas de leña y pellets pueden conectarse también al acumulador compacto AZPD
