Los transportadores sinfín de pellets están diseñados para los quemadores de pellets ATMOS.

Para el quemador A25 están diseñados los transportadores sin eje DA con longitudes de 1,5 m a 4 m.

Para los quemadores A45 y A85 están diseñados los transportadores de eje DRA con longitudes de 1,7 m a 5 m.

Los transportadores están equipados con un motor con caja de cambios.

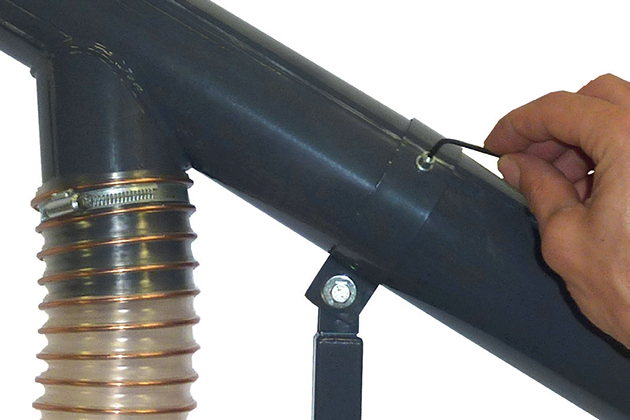

Cada transportador se suministra con una pata de apoyo. Su longitud se ajusta de modo que el ángulo del transportador sea de 45° como máximo y la manguera esté tensa.

Transportadores para quemador ATMOS A25

DA1500, DA2000, DA2500, DA3000, DA4000

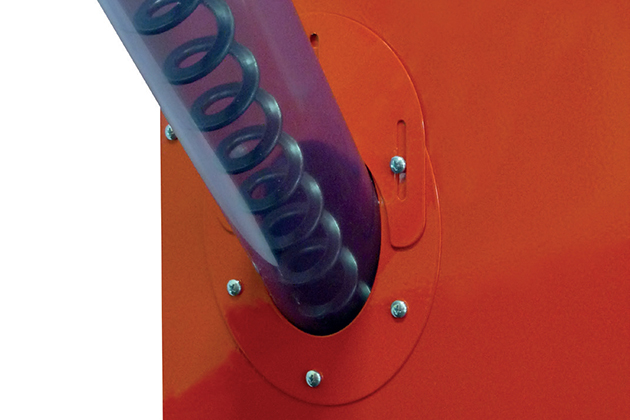

Transportador sinfín DA1500 con longitud de 1,5 m y diámetro de 75 mm (caja de cambios 25 W)    código: H0151
Este transportador está diseñado únicamente para calderas en las que el quemador está incorporado en el lateral de la caldera – D14P, D21P, D25P, D20P y caldera combi DCxxSP(X)(T).
Este transportador no está diseñado para calderas con modificación para quemador de pellets.

Transportador sinfín DA2000 de 2 m de longitud y 75 mm de diámetro (caja de cambios 25 W)    código: H0207
Este transportador está diseñado principalmente para calderas de gasificación con quemador incorporado en la puerta de alimentación superior – DCxxS(X), DCxxRS, CxxS, ACxxS.  No obstante, también puede utilizarse para calderas de pellets estándar tipo DxxP.

Transportador sinfín DA2500 con longitud de 2,5 m y diámetro de 75 mm (caja de cambios 25 W)    código: H0208

Transportador sinfín DA3000 con longitud de 3 m y diámetro de 75 mm (caja de cambios 40 W)    código: H0209

Transportador sinfín DA4000 con longitud de 4 m y diámetro de 75 mm (caja de cambios 40 W)    código: H0212

Estos transportadores están diseñados para todas las calderas de pellets ATMOS en las que el depósito de combustible se encuentra a mayor distancia de la caldera.

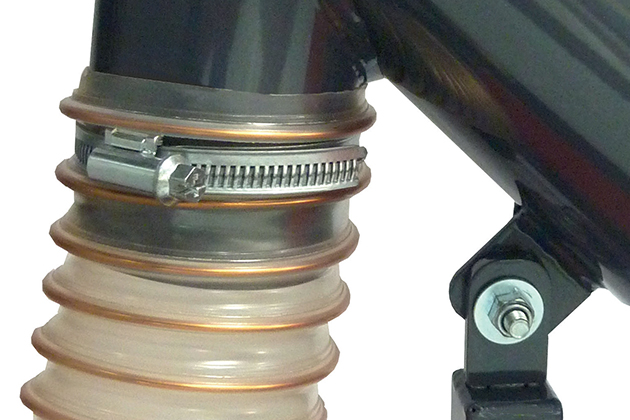

La longitud del transportador debe elegirse de modo que la manguera entre el quemador y el transportador esté tensa y tenga una longitud mínima de 20 cm (óptimamente de 30 a 60 cm) por razones de seguridad. La longitud máxima de la manguera no debe superar 1 m.

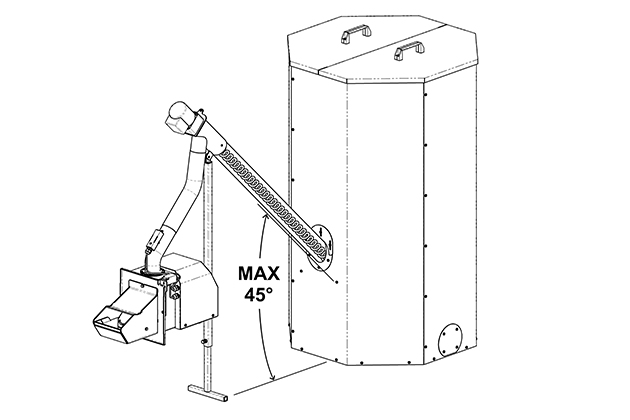

– con pata de transportador – cada transportador se suministra con una pata de apoyo. Su longitud se ajusta de modo que el ángulo del transportador sea de 45° como máximo y la manguera esté tensa.

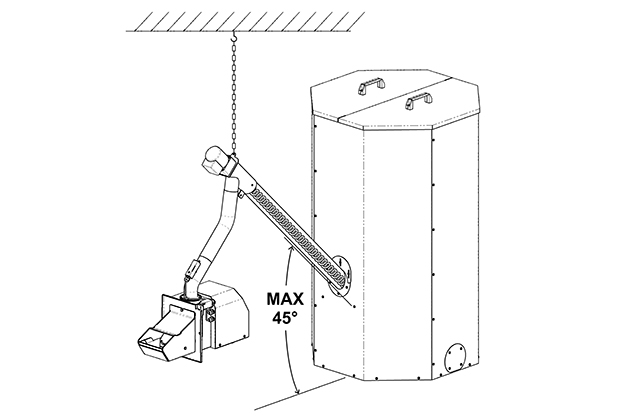

– colgado del techo – en espacios reducidos recomendamos sustituir la pata por una cadena (incluida en la entrega del transportador), de la que colgaremos el transportador del techo. Su longitud se ajusta de modo que el ángulo del transportador sea de 45° como máximo y la manguera esté tensa.

ATENCIÓN: El transportador se suministra por separado, pero forma parte integrante del sistema de quemador de pellets A25.

Transportadores para quemador ATMOS A45/85

DRA50 – 1,7 m, DRA50 – 2,5 m, DRA50 – 4 m, DRA50 – 5 m

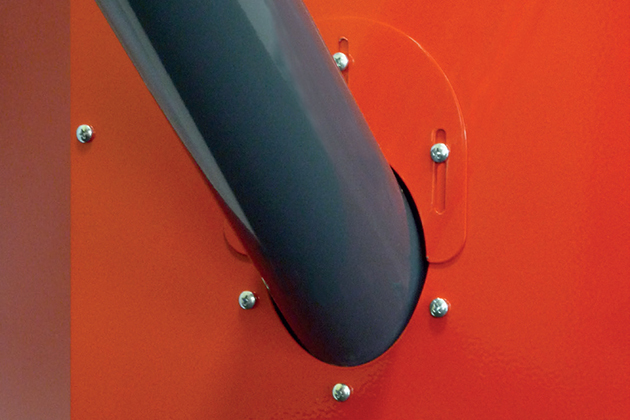

Transportador sinfín de eje DRA50 código: H0039
con la longitud de 1,7 m y el diámetro de 80 mm (caja de cambios 40 W)

Transportador sinfín de eje DRA50 código: H0037
con la longitud de 2,5 m y el diámetro de 80 mm (caja de cambios 40 W)

Transportador sinfín de eje DRA50 código: H0004
con la longitud de 4 m y el diámetro de 80 mm (caja de cambios 40 W)

Transportador sinfín de eje DRA50 código: H0005
con la longitud de 5 m y el diámetro de 80 mm (caja de cambios 40 W)

La longitud del transportador debe elegirse de modo que la manguera entre el quemador y el transportador esté tensa y tenga una longitud mínima de 20 cm (óptimamente de 30 a 60 cm) por razones de seguridad. La longitud máxima de la manguera no debe superar 1 m.

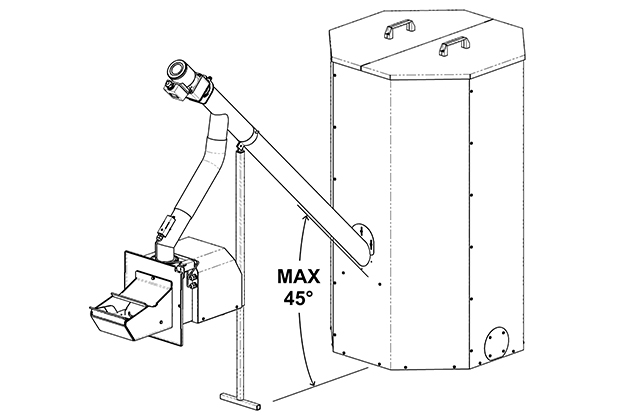

– con pata de transportador – cada transportador se suministra con una pata de apoyo. Su longitud se ajusta de modo que el ángulo del transportador sea de 45° como máximo y la manguera esté tensa.

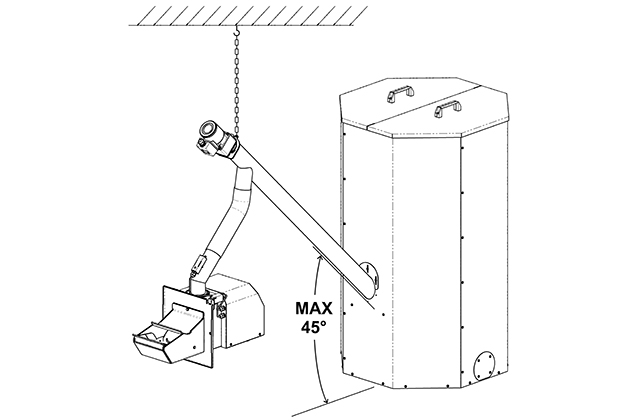

– colgado del techo – en espacios reducidos recomendamos sustituir la pata por una cadena (incluida en la entrega del transportador), de la que colgaremos el transportador del techo. Su longitud se ajusta de modo que el ángulo del transportador sea de 45° como máximo y la manguera esté tensa.

ATENCIÓN: El transportador se suministra por separado, pero forma parte integrante del sistema de quemador de pellets A45 / A85

Transportadores para contenedores compactos

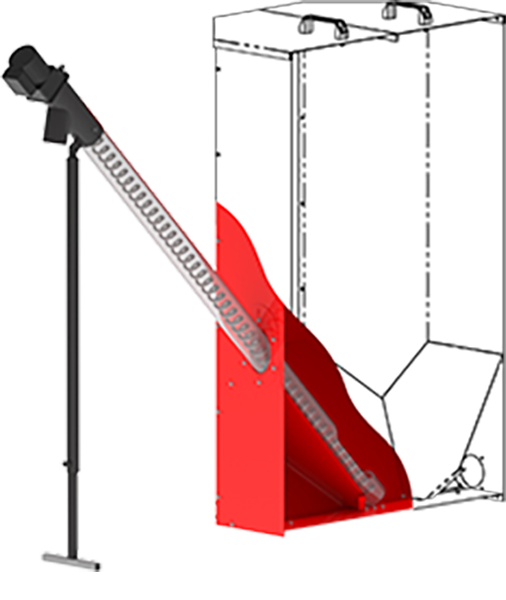

Se trata de un conjunto de depósito de pellets de 240 l / 300 l / 400 l con el transportador DRA25, diseñado para salas de calderas pequeñas y estrechas. Permite colocar el depósito muy cerca de la caldera para que el conjunto ocupe poco espacio.

El depósito de 240 l de volumen útil contiene 156 kg de pellets, es decir, unos 700 kWh (10 bolsas / 15 kg)
El depósito de 300 l de volumen útil contiene 195 kg de pellets, es decir, unos 880 kWh (13 bolsas / 15 kg)
El depósito de 400 l de volumen útil contiene 260 kg de pellets, es decir, unos 1170 kWh (17 bolsas / 15 kg)

Conjunto AZPD diseñado para las calderas de pellets DxxP, DCxxSP(X)(T), CxxSP

Conjunto AZPD 240 R (rojo)    código: H0283
con el transportador DRA25 – 1,3 m (caja de cambios 25 W)

Conjunto AZPD 240 B (azul)    código: H0284
con el transportador DRA25 – 1,3 m (caja de cambios 25 W)

Conjunto AZPD diseñado para las calderas de pellets DxxP, DCxxSP(X)(T), CxxSP

Conjunto AZPD 300 R Design (rojo)    código: H0321
con el transportador DRA25 – 1,3 m (caja de cambios 25 W)

Conjunto AZPD 300 B Design (azul)    código: H0322
con el transportador DRA25 – 1,3 m (caja de cambios 25 W)

Conjunto AZPD diseñado para las calderas de pellets DxxP, DCxxSP(X)(T), CxxSP

Conjunto AZPD 400 R Design (rojo)    código: H0445
con el transportador DRA25 – 1,3 m (caja de cambios 25 W)

Conjunto AZPD 400 B Design (azul)    código: H0446
con el transportador DRA25 – 1,3 m (caja de cambios 25 W)

Conjunto AZPU diseñado para calderas de gasificación con modificación para quemador de pellets

Conjunto AZPU 240 C (rojo)    código: H0280
con el transportador DRA25 – 1,7 m (caja de cambios 25 W)

Conjunto AZPU 240 M (azul)    código: H0281
con el transportador DRA25 – 1,7 m (caja de cambios 25 W)

Conjunto AZPU diseñado para calderas de gasificación con modificación para quemador de pellets

Conjunto AZPU 400 C Design (rojo)    código: H0447
con el transportador DRA25 – 1,7 m (caja de cambios 25 W)

Conjunto AZPU 400 M Design (azul)    código: H0448
con el transportador DRA25 – 1,7 m (caja de cambios 25 W)
