Los depósitos ATZ están diseñados para el repostaje neumático de pellets desde un camión cisterna. Para ello, están equipados con dos bridas STORZ A110, que pueden colocarse en cualquiera de los dos lados. El silo textil también está equipado con dos orificios a través de los cuales se puede llenar manualmente el silo de sacos o bigbags hasta una altura determinada.
El suministro incluye un contenedor universal situado en la parte inferior del silo, que está equipado con una sonda neumática para el transporte neumático de pellets o con una brida que permite cargar los pellets directamente mediante un transportador de tornillo (tipo DAxxxx y DRA50) al quemador A25, A45 o A85. En estos casos, recomendamos utilizar un transportador de longitud al menos 2,5, 3, 4 y 5 m.
El silo está diseñado como una estructura de acero que garantiza un montaje sencillo, en la que se suspende una bolsa textil de material sólido con un tratamiento interno especial para reducir la penetración de humedad en los pellets almacenados. No se requieren modificaciones de construcción especiales previas a la instalación del silo. Los silos sólo requieren un suelo reforzado, preferiblemente hormigonado.
Los silos se fabrican en tres tamaños básicos con volúmenes máximos utilizables de 5,5, 6,5 y 7,9 m3. El tipo de depósito de almacenamiento, o la frecuencia de su rellenado durante la temporada de calefacción, puede simplificarse según la regla básica: 1 kW de capacidad de la fuente de calor necesaria = 0,5 m3 (325 kg) de pellets/año.
-

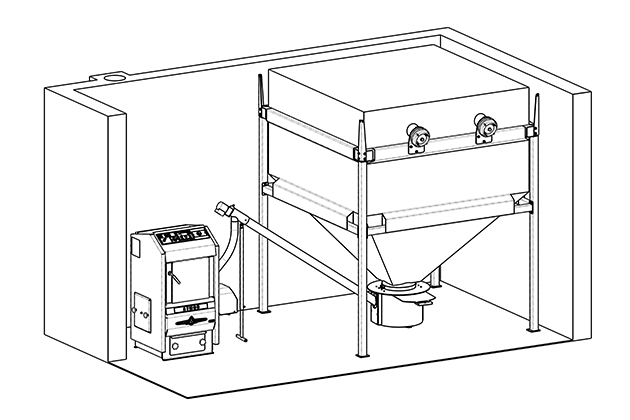

- Conexión de caldera y silo textil con transportador directo
-

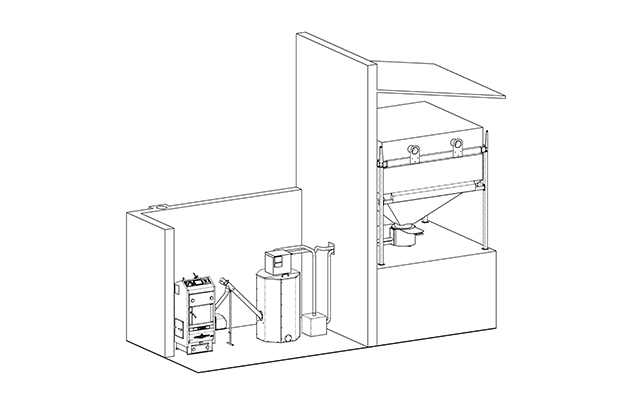

- Conexión de caldera y silo con transportador neumático de pellets
Información técnica
con accesorio (contenedor universal (H0510), 2x STORZ A110, anclaje, etc.)
| set | código | volumen utilizable (m3) | (toneladas) de pellets | dimensiones laterales (mm) | altura (mm) |
|---|---|---|---|---|---|
| ATZ 5 | H0505 | 4,4 – 5,5 | 2,9 – 3,6 | 1960 x 1960 | 2 320 |
| ATZ 6 | H0506 | 5,3 – 6,5 | 3,5 – 4,2 | 1960 x 2360 | 2 320 |
| ATZ 7 | H0507 | 6,3 – 7,9 | 4,1 – 5,1 | 2360 x 2360 | 2 320 |
Contenedor universal para silos textiles ATZ
El contenedor universal para silos textiles ATZ está equipado con una sonda de aspiración neumática y un reductor intercambiable que permite la carga directa de pellets mediante un transportador de tornillo desde el silo textil. Incluye un mecanismo de cierre y una abertura de limpieza.
ATENCIÓN: Cada entrega del silo textil ATZ incluye un contenedor universal.
