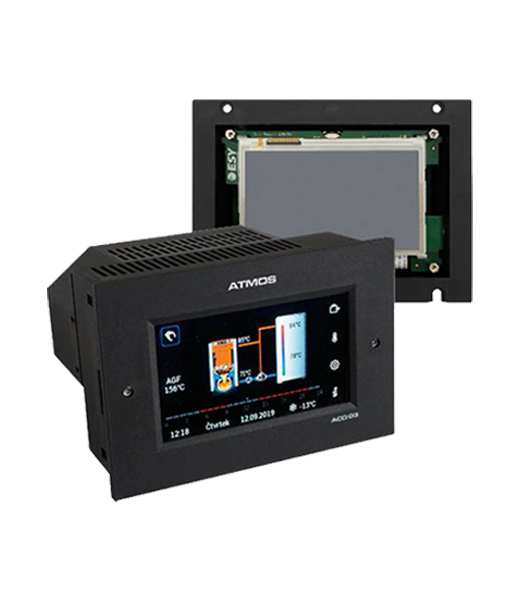

El control equitérmico ATMOS ACD 03/04 es un nuevo elemento de control con pantalla táctil en color que permite controlar fácilmente la caldera y el sistema de calefacción de forma intuitiva según las últimas tendencias. Los reguladores ACD 03 y ACD 04 se diferencian en el diseño de la caja de instalación. Las funciones de control de ambos reguladores son las mismas.
ATMOS ACD 03 - regulador para insertar en el panel de la caldera
El regulador ACD 03 se fabrica en una versión diseñada para ser insertada en el panel de la caldera después de romper un agujero previamente preparado (de fábrica) para controlar ACD 03 (dimensión 92 x 138 mm). El regulador también se puede insertar enla caja especial SWS 18 diseñada para montaje en pared.
El controlador es capaz de controlar lo siguiente:
- calentamiento de tres circuitos de calefacción (por ejemplo, dos circuitos de radiadores clásicos + un circuito de calefacción por suelo radiante) en función de la temperatura ambiente deseada, de la temperatura exterior (curvas equitermales) y en función de la hora mediante tres tipos de unidades ambientales (sensores)
o
un circuito de caldera y dos circuitos de calefacción – un circuito de caldera para mantener una temperatura mínima del agua de retorno de la caldera de 65 °C, utilizando una válvula mezcladora de tres vías con actuador y bomba y la calefacción de dos circuitos de calefacción (por ejemplo, radiadores clásicos o calefacción por suelo radiante) según la temperatura ambiente deseada, la temperatura exterior (curva equitérmica) y en función del tiempo utilizando tres tipos de unidades de habitación (sensores)
- calentamiento del agua caliente sanitaria (ACS) a una temperatura requerida (por ejemplo 55 °C)
- calefacción solar mediante colectores solares
- carga y descarga óptimas de los tanques de acumulaciónsegún los requisitos del cliente
- conmutación automática de dos fuentes de calor (calderas), por ejemplo, calderas de leña y gas natural / leña y pellets
- funcionamiento completo de la caldera en función de las necesidades del sistema de calefacción, incluso el ventilador extractor
- encendido automático de leña
El control electrónico ATMOS ACD 03se suministra como un juegoque incluye los sensores necesarios y el bloque de terminales de conexión para facilitar el montaje en el panel de caldera:
Juego de regulación equitérmica para calderas de pellets (sin sensor de gases de combustión) ATMOS ACD 03
Código de pedido: S0103
| Composición del juego / Nombre | Designación de fabricación | Número en el juego | Rango de medición | Longitud del cable | |
| Regulador equitérmico con pantalla táctil y módulo de relés – Completo (A + B) |  |
ATMOS ACD 03 | 1 | – | – |
| Kit de conectores |  |
SCS34 | 1 | – | – |
| Sensor de temperatura exterior (AF) – de cable |  |
AF20-B65 | 1 | -40… +70 | 0 m |
| Sensor de temperatura de caldera (WF) – silicona |  |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Sonda auxiliar del sistema de calefacción (VF) – de cable – PVC |
 |
SF20-B54 | 3 | 0… +110 | 4 m |
| Sensor de ACS (SF) Sensor del depósito de acumulación (PF/FPF) – PVC |
|
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
Juego de regulación equitérmica para calderas con alimentación manual (con sensor de gases de combustión) ATMOS ACD 03 AGF
Código de pedido: S0106
| Composición del juego / Nombre | Designación de fabricación | Número en el juego | Rango de medición | Longitud del cable | |
| Regulador equitérmico con pantalla táctil y módulo de relés – Completo (A + B) | |
ATMOS ACD 03 | 1 | – | – |
| Kit de conectores | |
SCS34 | 1 | – | – |
| Sensor de temperatura exterior (AF) – de cable | |
AF20-B65 | 1 | -40… +70 | 0 m |
| Sensor de temperatura de caldera (WF) – silicona |  |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Sonda auxiliar del sistema de calefacción (VF) – de cable – PVC |
|
SF20-B54 | 3 | 0… +110 | 4 m |
| Sensor de ACS (SF) Sensor del depósito de acumulación (PF/FPF) – PVC |
 |
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
| Sensor de gases de combustión para el control del funcionamiento de la caldera (AGF) |
|
AGF3 | 1 | 0… +400 | 2 m |
Juego de regulación equitérmica para calderas de pellets (con sensor de gases de combustión) ATMOS ACD 03 AGF WIFI
Código de pedido: S0108 – EN PREPARACIÓN
| Složení sady / Název | Výrobní označení | Počet v sadě | Měřící rozsah | Délka kabelu | |
| Regulador equitérmico con pantalla táctil y módulo de relés – Completo (A + B) | |
ATMOS ACD 03 | 1 | – | – |
| Kit de conectores | |
SCS34 | 1 | – | – |
| Sensor de temperatura exterior (AF) – de cable | |
AF20-B65 | 1 | -40… +70 | 0 m |
| Sensor de temperatura de caldera (WF) – silicona | |
KTF20-65-2M | 1 | -20… +110 | 2 m |
| Sonda auxiliar del sistema de calefacción (VF) – de cable – PVC |
|
SF20-B54 | 3 | 0… +110 | 4 m |
| Sensor de ACS (SF) Sensor del depósito de acumulación (PF/FPF) – PVC |
|
KTF20-65-5M-B | 3 | -20… +110 | 5 m |
| Sensor de gases de combustión para el control del funcionamiento de la caldera (AGF) |
|
AGF3 | 1 | 0… +400 | 2 m |
| Ethernet inalámbrico / puerta de enlace wifi ATMOS WIFI GATE 1000 |
|
ATMOS WIFI GATE 1000 | 1 | – | – |
-

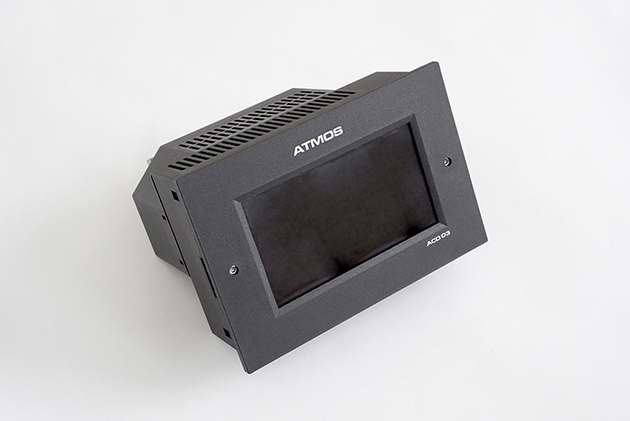

- Regulación ACD 03
-

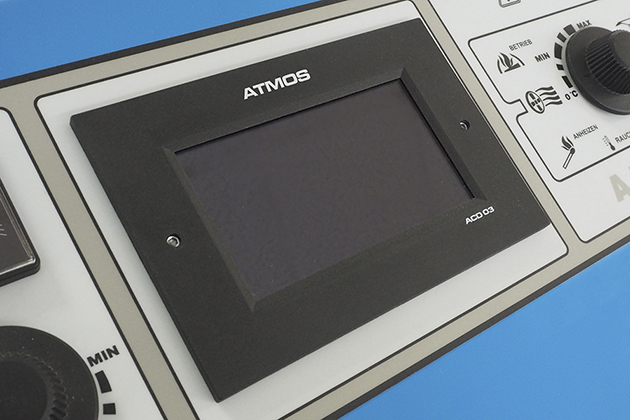

- Regulación ACD 03 está diseñada para su montaje posterior en el panel de la caldera.
-

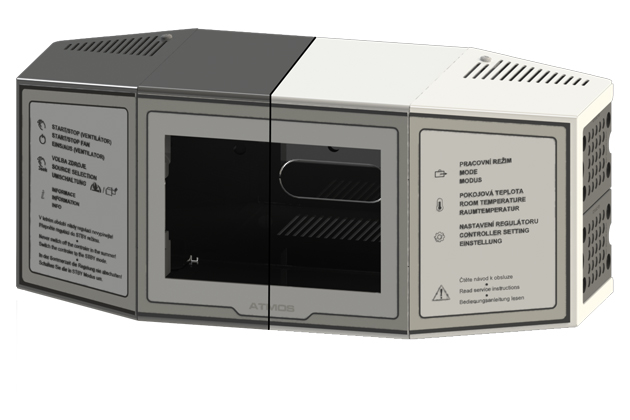

- Caja SWS 18 en las variantes de gris oscuro o blanco
ATMOS ACD 04 - regulador para instalar en el capó de instrumentos de la caldera (en producción)
El regulador ACD 04 se fabrica en una versión diseñada para atornillar al capó de instrumentos de la caldera. Se trata de una versión entregada directamente de fábrica, en la que la caldera no contiene los elementos de control clásicos, como termómetro y termóstatos. El panel de la caldera está adaptado únicamente para el montaje del regulador ACD 04.
-

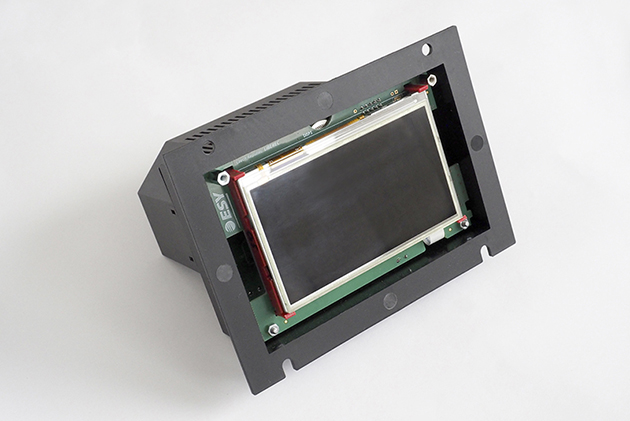

- ACD 04 controller
-

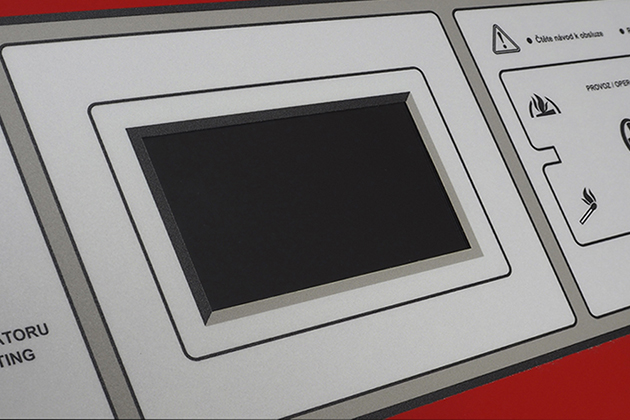

- El control ACD 04 se incorpora a la caldera directamente de fábrica.
El regulador es capaz de controlar lo siguiente:
- calentamiento de tres circuitos de calefacción (por ejemplo, dos circuitos de radiadores clásicos + un circuito de calefacción por suelo radiante) en función de la temperatura ambiente deseada, de la temperatura exterior (curvas equitermales) y en función de la hora mediante tres tipos de unidades ambientales (sensores)
o
un circuito de caldera y dos circuitos de calefacción – un circuito de caldera para mantener una temperatura mínima del agua de retorno de la caldera de 65 °C, utilizando una válvula mezcladora de tres vías con actuador y bomba y la calefacción de dos circuitos de calefacción (por ejemplo, radiadores clásicos o calefacción por suelo radiante) según la temperatura ambiente deseada, la temperatura exterior (curva equitérmica) y en función del tiempo utilizando tres tipos de unidades de habitación (sensores)
- calentamiento del agua caliente sanitaria(ACS) a una temperatura requerida (por ejemplo 55 °C)
- calefacción solar mediante colectores solares
- carga y descarga óptimas de los tanques de acumulaciónsegún los requisitos del cliente
- conmutación automática de dos fuentes de calor (calderas), por ejemplo, calderas de leña y gas natural / leña y pellets
- funcionamiento completo de la caldera en función de las necesidades del sistema de calefacción, incluso el ventilador extractor
- encendido automático de leña
Para un control óptimo, económico y cómodo del sistema de calefacciónde su edificio, le recomendamos comprar como accesorio (para cada circuito de calefacción) una de nuestras unidades de habitación ARU5, ARU10 y ARU30 con pantalla táctil para una mejor posibilidad de regular el sistema de calefacción. En caso de utilizar el control para la calefacción solar, es necesario adquirir el sensor para solar y otro sensor KTF20.
Unidad de habitación (sensor) para la regulación equitérmica ACD 03/04 ATMOS ARU5

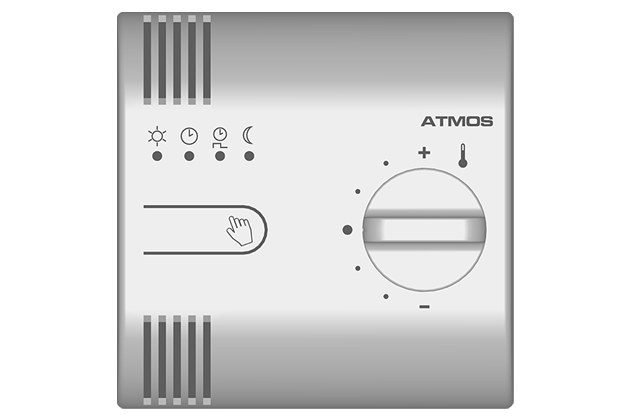

Unidad de habitación sin pantalla para la regulación equitérmica ACD 03/04 ATMOS ARU10

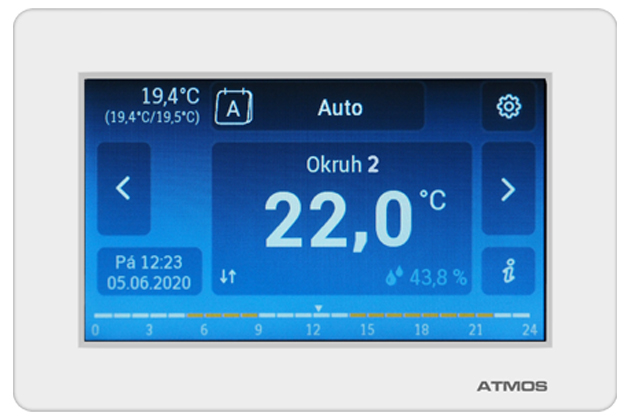

Unidad de habitación con pantalla para la regulación equitérmica ACD 03/04 ATMOS ARU30
-
- Conexión con la regulación ACD 03/04 y las unidades de habitación ARUxx
