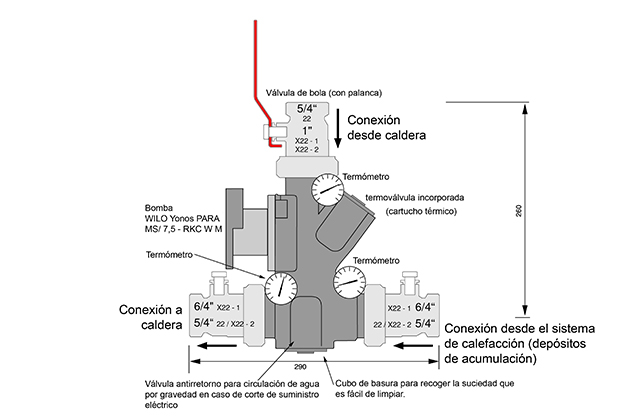

Con su construcción con cuerpo macizo de fundición, sustituye la clásica conexión de racores hidráulicos individuales para el circuito de la caldera (válvula termorreguladora, bomba, válvula antirretorno, válvulas de bola, termómetros, racores y aislamiento). Laddomat 22 se puede utilizar para calderas con potencia de 15 a 100 kW. El Laddomat 22 se suministra con un termocartucho de 78 °C y un termocartucho de repuesto de 72 °C colocado en un aislamiento de poliestireno. Utilizamos el cartucho térmico de 72 °C para calderas de más de 32 kW o para sistemas sin depósito de acumulación, donde no se requiere una temperatura de funcionamiento más alta de la caldera. Conectarse con Laddomat 22 es mucho más fácil y por eso sólo podemos recomendarlo.

Al conectar la caldera, para proteger contra la corrosión a baja temperatura también se puede utilizar una válvula termorreguladora TV 60 °C (65 °C) o una válvula mezcladora de tres vías controlada por regulación con servoaccionamiento, que mantendrá la temperatura de la caldera. agua que regresa a la caldera mín. 65 – 75 °C.

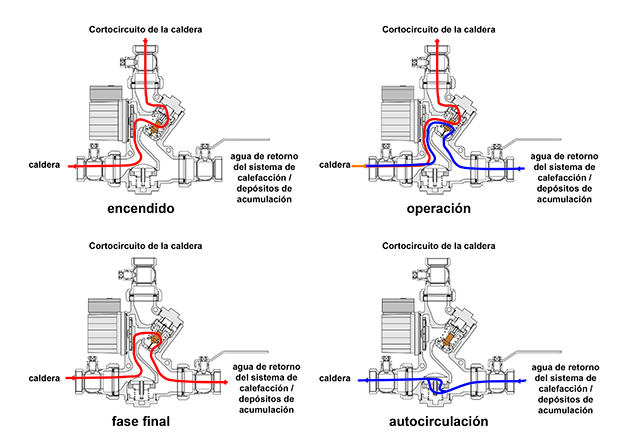

La tarea de Laddomat 22:

• Asegurar que la caldera alcance rápidamente la temperatura de funcionamiento después del encendimiento.

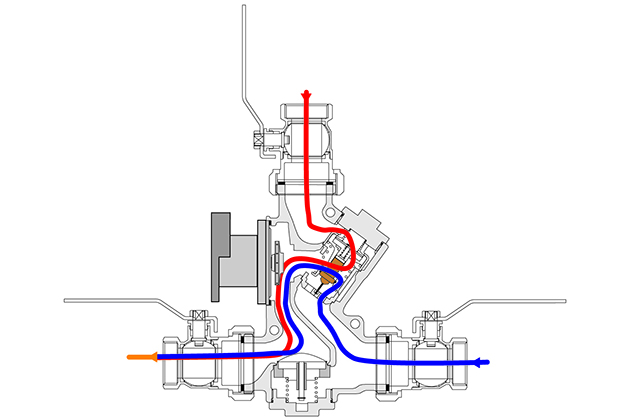

• Cargar los depósitos de acumulación a alta temperatura con bajo caudal para lograr una estratificación óptima en el tanque.
• Una vez finalizado el calentamiento, transferir el calor restante de la caldera al depósito.
• Cuando se interrumpe el suministro de electricidad y se detiene la bomba de circulación, transferir parcialmente el exceso de calor de la caldera a través de la válvula de retención al depósito o al sistema mediante un circuito de gravedad.

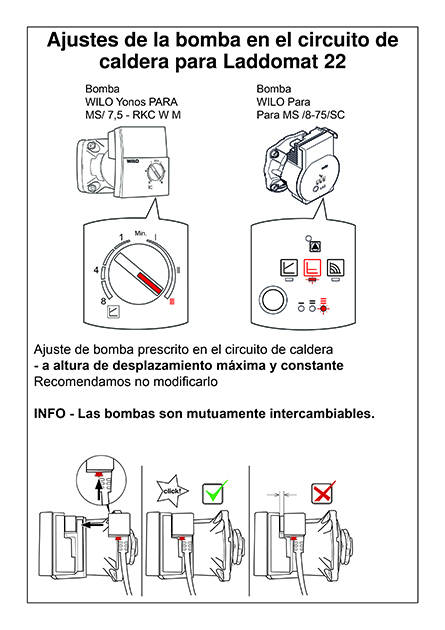

Conexión correcta del conector y configuración de la bomba.

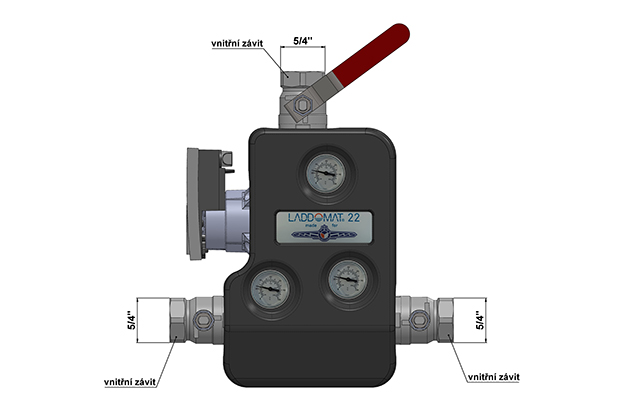

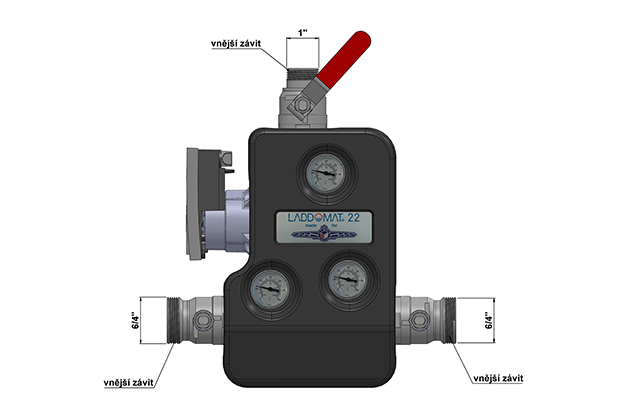

Variantes de Laddomat 22
