Acumulación
La instalación de la caldera con tanques de acumulación aporta las siguientes ventajas:
- consumo del combustible más bajo (en 20 – 30 %), la caldera trabaja con el pleno rendimiento hasta que se haya quemado el combustible al rendimiento óptimo
- alta vida útil de la caldera y la chimenea – generación mínima de alquitranes y ácidos
- posibilidad de combinación con otros métodos de calefacción – almacenamiento de electricidad
- destinado para combinar elementos calefactores (radiadores) con calefacción por suelo radiante
- calefacción cómoda y quemado ideal del combustible
- calefacción más ecológica garantizada
- 3 años de garantía para el cuerpo de caldera
Se recomienda el cableado con acumuladores como cableado principal.
Si no puede disponer del volumen recomendado de depósitos de acumulación, conecte la caldera con al menos un depósito de inercia con un volumen de 500 – 1000 l. La instalación del sistema de calefacción debe realizarla una empresa profesional de acuerdo con la norma checa ČSN 060830. Si elige un acumulador de gran volumen, deberá elegir también una potencia de caldera adecuada para poder cargar estos acumuladores en un tiempo razonable. Para calcular correctamente el volumen del acumulador, 1 kW de potencia de la caldera = 55 l de volumen del acumulador.
Funcionamiento del sistema con depósitos acumuladores
Después de encender la caldera, cargue el volumen dado de los acumuladores hasta alcanzar la temperatura del agua necesaria de 90 – 100 °C funcionando a la capacidad máxima (con dos hasta 4 cargas). Luego deje que la caldera se consuma. Después sólo tomamos el calor del depósito con ayuda de la válvula de tres vías durante el tiempo que corresponda al tamaño del acumulador y la temperatura exterior. En la temporada de calefacción (respetando los volúmenes mínimos de los acumuladores, véase la tabla) pueden ser 1 – 3 días. Si no es posible usar la acumulación, recomendamos por lo menos un depósito de volumen de 500 – 1000 l para equilibrar los arranques y paros por inercia de la caldera.
Aislamiento de depósitos
Los depósitos de acumulación se suministran normalmente sin aislamiento. Una solución adecuada es aislar conjuntamente un número determinado de depósitos en un volumen requerido con lana mineral en el esqueleto de cartón-yeso, o rellenarlos adicionalmente con aislamiento suelto. El grosor recomendado del aislamiento al utilizar lana mineral es de 120 mm. Otra opción es adquirir depósitos ya aislados con lana mineral (100 mm) en una carcasa de polipiel, que también suministra nuestra empresa.
Calentamiento de ACS
Para calentar el agua caliente sanitaria podemos utilizar un calentador de agua combinado o un depósito acumulador con un calentador de paso de cobre.
Parámetros de depósitos
-
- 1. | 2. | 3.

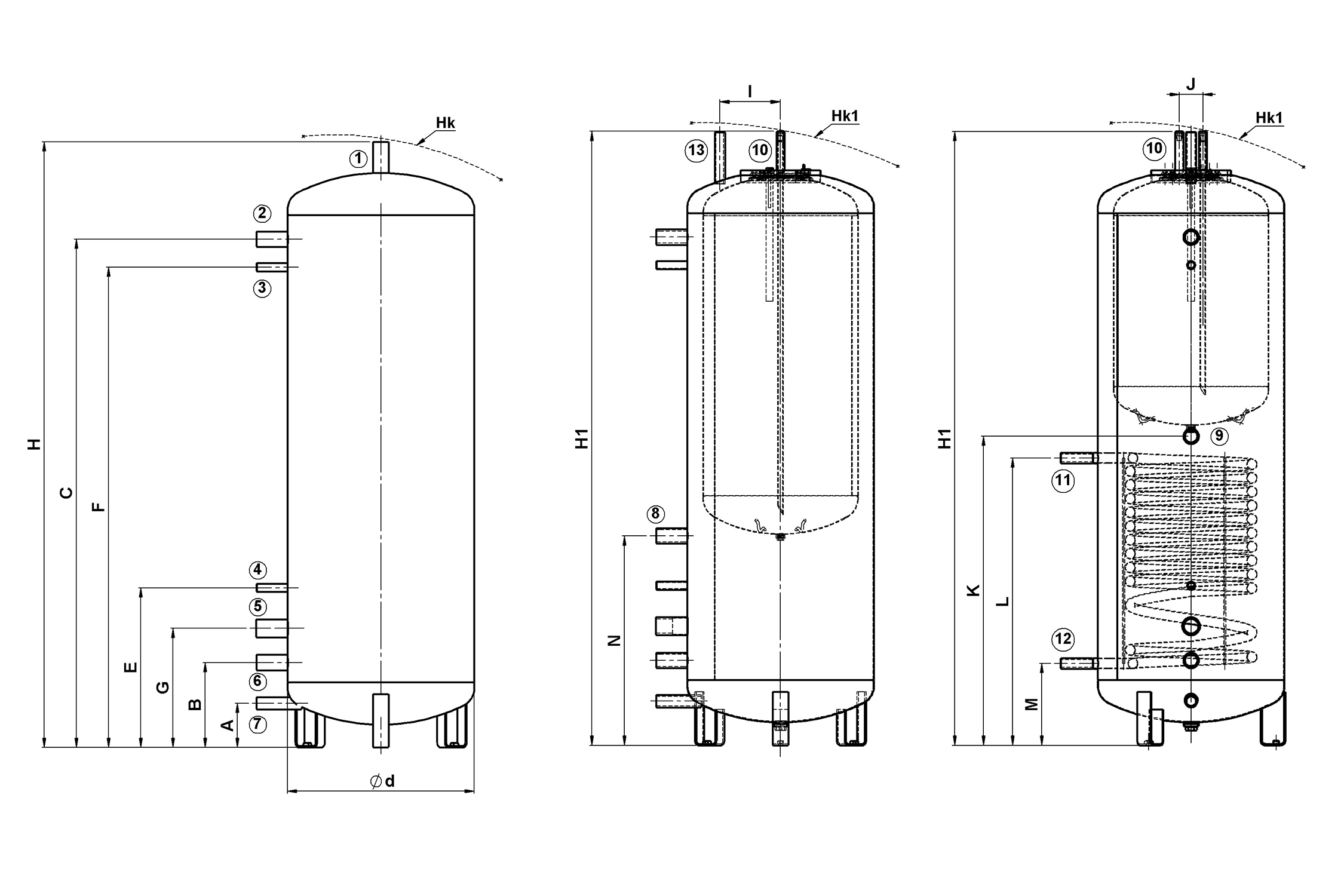

| Descripción de depósitos de acumulación | |||
| 1. | Boquilla – 5/4“ | 8. | salida por debajo del calentador de agua caliente ACS (tipo de depósito 2) – 5/4“ |
| 2. | salida superior salida – 5/4“ | 9. | salida entre el calentador de agua caliente ACS y el intercambiador solar (tipo de depósito 3) – 5/4“ |
| 3. | boquilla termómetro – 1/2“ | 10. | salidas para agua caliente sanitaria – 1“ |
| 4. | boquilla termómetro – 1/2“ | 11. | boquilla intercambiador solar – entrada – 1“ |
| 5. | boquilla cartucho de calefacción eléctrica – M48x2 | 12. | boquilla intercambiador solar – salida – 1“ |
| 6. | salida inferior – 5/4“ | 13. | salida superior (tipos de depósitos 2 y 3) – 1“ |
| 7. | boquilla grifo de vaciado – 1“ | ||
| Dimensiones de depósitos acumuladores ATMOS | ||||||||
| Tipo de depósito | AN 500 (DZ) |
AN 600 (DZ) |
AN 750 (DZ) |
AN 750 (DH) |
AN 800 (DH) |
AN 1000 (DH) |
AN 1000 (DZ) |
|
| Dimensión (mm) |
H | 1946 | 1611 | 2001 | 1761 | 1916 | 2214 | 2015 |
| H1 | 1971 | – | 2029 | – | 1944 | – | 2044 | |
| Hk | 1966 | 1631 | 2021 | 1781 | 1936 | 2234 | 2035 | |
| Hk1 | 1991 | – | 2049 | – | 1964 | – | 2064 | |
| A | 142 | 169 | 169 | 179 | 179 | 179 | 167 | |
| B | 273 | 300 | 300 | 280 | 280 | 280 | 275 | |
| C | 1633 | 1270 | 1660 | 1384 | 1540 | 1840 | 1675 | |
| E | 513 | 540 | 540 | 520 | 520 | 520 | 515 | |
| F | 1543 | 1180 | 1570 | 1294 | 1450 | 1750 | 1585 | |
| G | 383 | 410 | 410 | 390 | 390 | 390 | 385 | |
| I | 195 | – | 195 | 195 | – | – | 195 | |
| J | 76 | – | 76 | 76 | – | – | 76 | |
| K | 993 | – | 1020 | 932 | – | – | 1065 | |
| L | 923 | – | 910 | 870 | – | – | 1015 | |
| M | 263 | – | 290 | 250 | – | – | 265 | |
| N | 673 | – | 720 | 639 | – | – | 715 | |
| Diámetro (mm) |
Ø d | 600 | 750 | 750 | 790 | 790 | 790 | 850 |
| 1/2/6/8/9/ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | 5/4“ | |
| 3/4 | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | 1/2“ | |
| 5 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | M48x2 | |
| 7/10/11/12/13 | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | 1“ | |

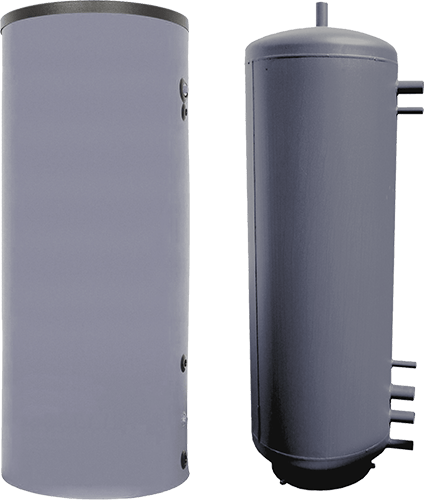

Depósitos de acumulación – básicos
| Depósito – tipo DZ | Sólo depósito | Sólo aislamiento (100 mm) | Depósito con aislamiento incluido |  |
|||
| Código | Peso | Código | Peso | Código | Peso | ||
| AN 500 | P0139 | 91,00 kg | P0151 | 23,00 kg | P0142 | 114,00 kg | |
| AN 600 | P0236 | 82,00 kg | P0237 | 10,50 kg | P0238 | 100,00 kg | |
| AN 750 | P0140 | 120,00 kg | P0152 | 22,00 kg | P0143 | 144,00 kg | |
| AN 1000 | P0141 | 136,00 kg | P0153 | 25,00 kg | P0144 | 161,00 kg | |
| Depósito – tipo DH | |||||||
| AN 750 | P0170 | 120,00 kg | P0173 | 22,00 kg | P0176 | 142,00 kg | |
| AN 800 | P0199 | 116,00 kg | P0200 | 22,00 kg | P0201 | 138,00 kg | |
| AN 1000 | P0171 | 132,00 kg | P0174 | 25,00 kg | P0177 | 161,00 kg | |
Depósito acumulador con calentador de agua flotante para calefacción de ACS – 200l
| Depósito – tipo DZ | Sólo depósito | Sólo aislamiento (100 mm) | Depósito con aislamiento incluido |  |
|||
| Código | Peso | Código | Peso | Código | Peso | ||
| AN 500/2 | P0145 | 133,00 kg | P0154 | 23,00 kg | P0148 | 156,00 kg | |
| AN 750/2 | P0146 | 168,00 kg | P0155 | 30,00 kg | P0149 | 198,00 kg | |
| AN 1000/2 | P0147 | 181,00 kg | P0156 | 25,00 kg | P0150 | 206,00 kg | |
| Depósito – tipo DH | |||||||
| AN 800/2 | P0202 | 160,00 kg | P0203 | 25,00 kg | P0204 | 185,00 kg | |
*calentadores de agua flotantes (caldera de inmersión) para calentar agua caliente están esmaltados por dentro
Depósito acumulador con calentador de agua flotante para calefacción de ACS – 140 l + solar
| Depósito – tipo DZ | Sólo depósito | Sólo aislamiento (100 mm) | Depósito con aislamiento incluido |  |
|||
| Código | Peso | Código | Peso | Código | Peso | ||
| AN 500/3 – 1,7 m2 | P0160 | 151,00 kg | P0166 | 23,00 kg | P0163 | 174,00 kg | |
| AN 750/3 – 2,3 m2 | P0161 | 185,00 kg | P0167 | 30,00 kg | P0164 | 215,00 kg | |
| AN 1000/3 – 3,3 m2 | P0162 | 217,00 kg | P0168 | 25,00 kg | P0165 | 242,00 kg | |
| Depósito – tipo DH | |||||||
| AN 800/3 – 2,3 m2 | P0205 | 170,00 kg | P0206 | 25,00 kg | P0207 | 196,00 kg | |
*calentadores de agua flotantes (caldera de inmersión) para calentar agua caliente están esmaltados por dentro
Elemento calefactor eléctrico con termóstato para depósitos acumuladores
TJ-M48x2 – 4,5 kW
TJ-M48x2 – 6 kW
-
- Kesselanschluss mit Pufferspeicher und Laddomat 22
| Diámetros mínimos de tuberías para la conexión con depósitos acumuladores | ||||
| Tipo y capacidad de caldera | parte A | parte B | ||
| en cobre | en acero | en cobre | en acero | |
| DC18S, C18S, DC20GS | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC22S, DC25S, DC25GS, C20S, DC22SX | 28 x 1 | 25 (1″) | 28 x 1 | 25 (1″) |
| DC32S, DC32GS, C30S, DC30SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC40GS, C40S, DC40SE, DC40SX | 35 x 1,5 | 32 (5/4″) | 28 x 1 | 25 (1″) |
| DC50S, DC50SE | 42 x 1,5 | 40 (6/4″) | 35 x 1,5 | 32 (5/4″) |
| DC70S, DC75SE, DC100 | 54 x 2 | 50 (2″) | 42 x 1,5 | 40 (6/4″) |
| Volumen mínimo de acumulador | ||||||||
| Potencia / kW | 15 – 20 | 20 – 30 | 30 – 35 | 35 – 40 | 40 – 50 | 50 – 70 | 70 – 100 | 150 |
| Volumen / l | 1000 – 1500 | 1500 – 2000 | 2000 – 2500 | 2500 – 3000 | 3000 – 4000 | 4000 – 5000 | 5000 – 6000 | 8000 – 9000 |
