Conexión para calderas ATMOS con alimentación manual de hasta 40 kW
ATMOS F13 Laddomat
Código de pedido: P0613
Conexión (circuito de caldera) con Laddomat 22 y grupo de bombas GRA211 no conectado con válvula de tres vías de accionamiento manual para un circuito de calefacción.
Este kit contiene cuatro tubos de diferentes longitudes para permitir la instalación en diferentes tipos de calderas ATMOS.
 |
1 – salida vertical de agua caliente de la caldera al depósito acumulador (sistema de calefacción – grupo de bombas) | |
| 2 – salida horizontal de agua caliente de la caldera al depósito acumulador (sistema de calefacción – grupo de bombas) | ||
| 3 – conjunto de seguridad (válvula de seguridad 2,5 bar, válvula de alivio y manómetro) | ||
| 4 – grupo de bombas ESBE GRA211 con válvula de tres vías de accionamiento manual para un circuito de calefacción | ||
| 5 – Laddomat X22 para un circuito de caldera (con válvulas de bola especiales) | ||
| 6 – bomba en el circuito de caldera (parte de Laddomat X22) | ||
| 7 – termómetros (parte de Laddomat X22) | ||
| 8 – racor con válvula de bola – rosca macho (parte de Laddomat X22) | ||
| 9 – salida para el depósito de expansión (1″) | ||
| 10 – línea de retorno desde el depósito acumulador (sistema de calefacción) (entrada a Laddomat – rosca macho de 6/4″) | ||
| Accesorios en el paquete | ||
| – junta plana 3/4” – 3 mm | 1 pza | |
| – junta plana 1” – 3 mm | 7 pzs | |
| – junta plana 6/4” – 3 mm | 4 pzs | |
| – junta plana 2” – 3 mm | 2 pzs | |
| – termómetro para Laddomat 22 | 3 pzs | |
| – espiga 6/4” | 1 pza | |
 |
– tapón 1” | 1 pza |
| Tubos en el paquete | ||
| – tubo circuito de caldera (B) Ø 22 x 1,5 x 520 |
1 pza | |
| Configuración prescrita de la bomba en el circuito de caldera – a un máximo y una altura de descarga constante Se recomienda no modificar |
– prolongacióncircuito de caldera (C) Ø 22 x 1,5 x 144 |
1 pza |
| – prolongacióncircuito de caldera (D) Ø 22 x 1,5 x 497 |
1 pza | |
| – tubo válvula de seguridad (E) Ø 22 x 1,5 x 1678 |
1 pza | |
-

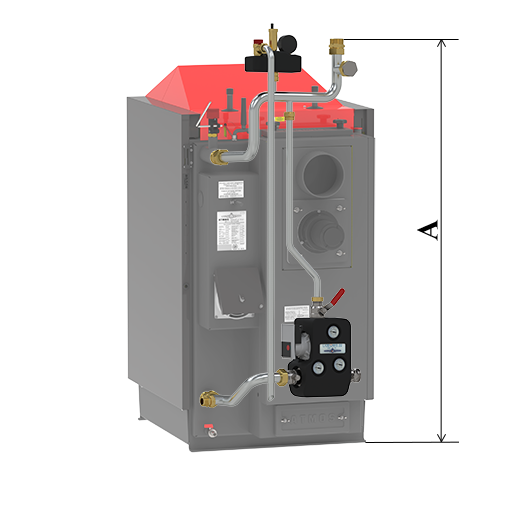

- Измерение A
-

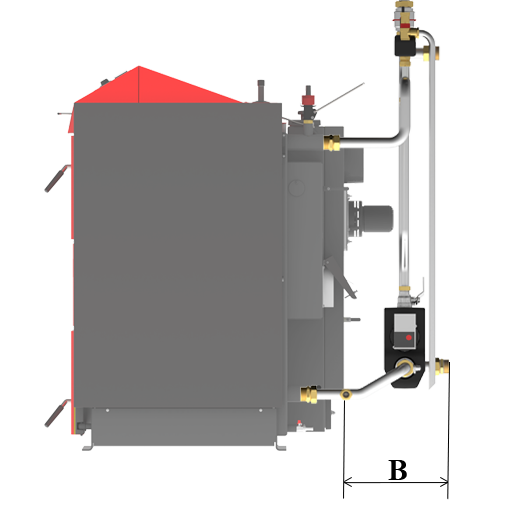

- Измерение B

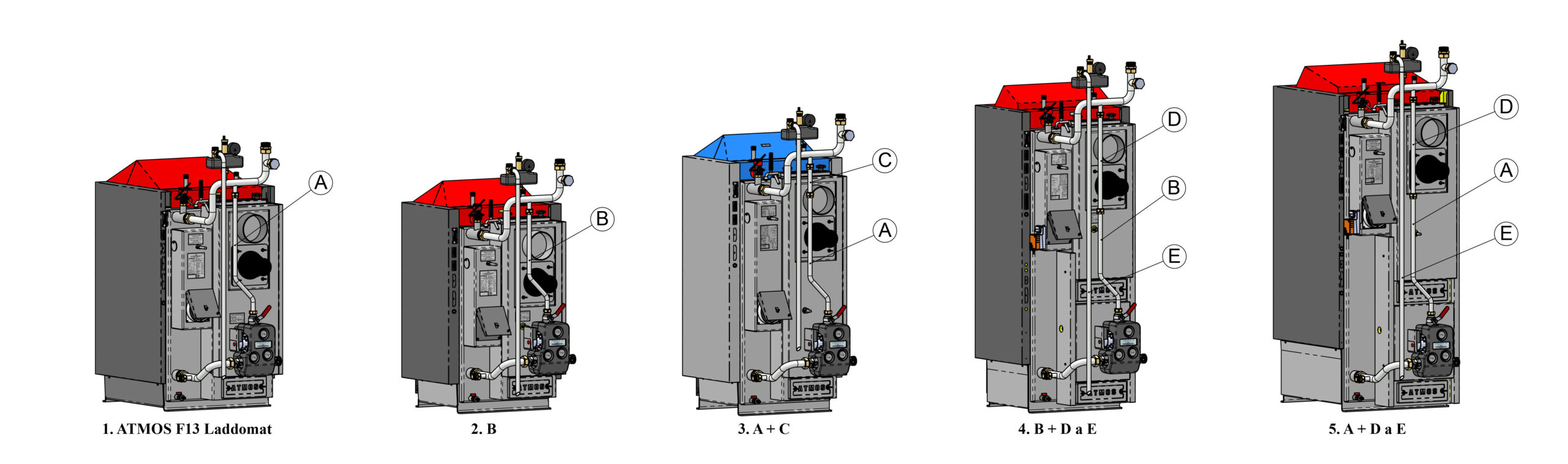

| Variante | Altura de conexión (para calderas) |
A altura |
B profundidad de conexión detrás de la caldera |
|
| A | 1 – ATMOS F13 Laddomat – diseño de fabricación (DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD) |
1405 | 280 – 340 |  |
| B | 2 – ATMOS F13 Laddomat – con tubo B en el circuito de caldera (DC18S, DC22S, DC22SX, DC25S, DC30SX) |
1331 | 280 – 340 | |
| A + C | 3 – ATMOS F13 Laddomat – con tubos A + C en el circuito de caldera (C25ST, C32ST) |
1576 | 280 – 340 | |
| B + D a E | 4 – ATMOS F13 Laddomat – con tubos B + D en el circuito de caldera y tubo E en la válvula de seguridad (DC18SP, DC25SP, DC30SPX) |
1831 | 280 – 340 | |
| A + D a E | 5 – ATMOS F13 Laddomat – con tubos A + D en el circuito de caldera y tubo E en la válvula de seguridad (DC32SP) |
1903 | 280 – 340 | |
| – dimensiones en mm * altura del grupo de bombeo 400 mm / ** altura del distribuidor 170 mm *** longitud de la tubería A es 616 mm – versión de fabricación |
||||

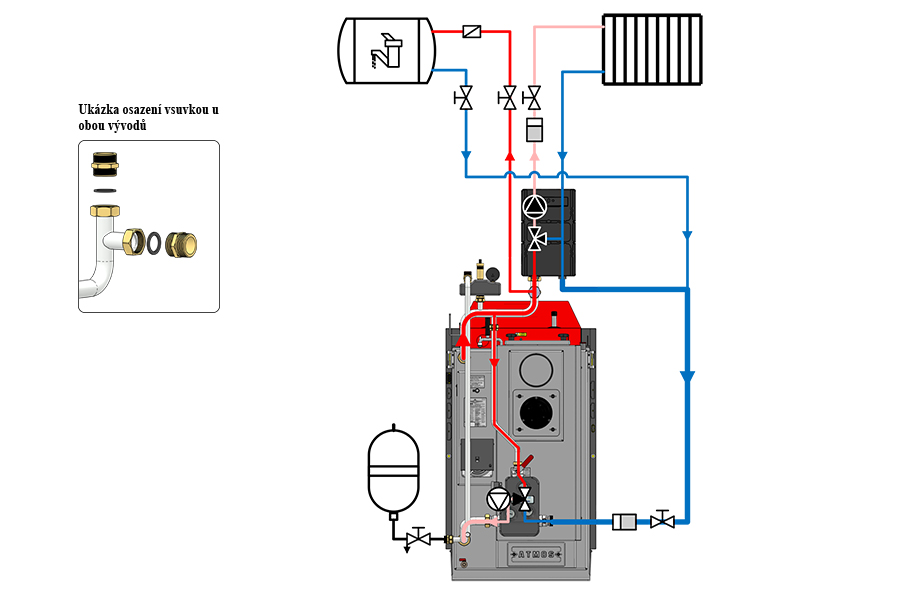

Ejemplo de conexión sin depósito de acumulación
(Un circuito de calefacción + circuito para calentar ACS)
– grupo de bombas ESBE GRA211 con válvula de tres vías de accionamiento manual

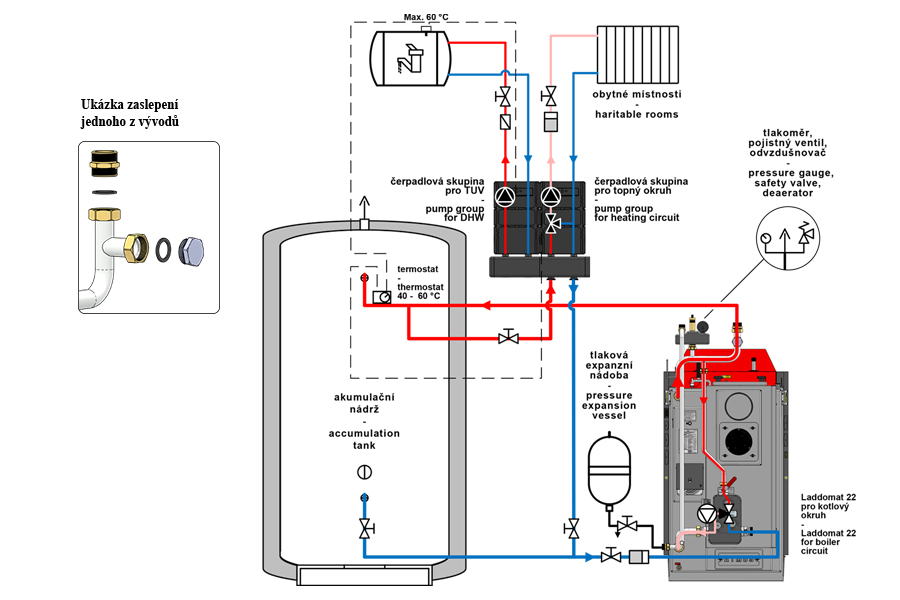

Ejemplo de conexión ATMOS F13 Laddomat con depósito de acumulación
(circuito de caldera + un circuito de calefacción + calentamiento de ACS)
– grupo de bombas ESBE GRA211 con válvula de tres vías de accionamiento manual
Conexión ATMOS F13 Laddomat ampliado con:
– distribuidor ATMOS ESBE GMA421 (dos circuitos)
– circuito para calentar ACS – grupo de bombas ATMOS ESBE GDA211 – directo
