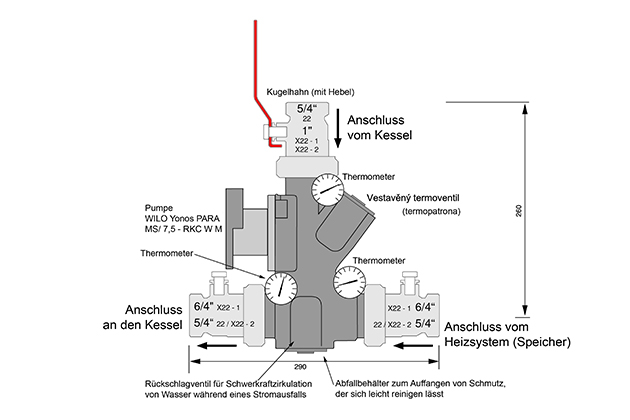

Durch seine Konstruktion mit einem massiven Gusskörper ersetzt es die klassische Verbindung einzelner hydraulischer Armaturen für den Kesselkreislauf (Thermoregelventil, Pumpe, Rückschlagventil, Kugelhähne, Thermometer, Armaturen und Isolierung). Laddomat 22 ist für Kessel mit einer Leistung von 15 bis 100 kW einsetzbar. Der Laddomat 22 wird mit einer 78 °C-Thermopatrone und einer Ersatz-72 °C-Thermopatrone in einer Polystyrol-Isolierung geliefert. Die 72 °C-Thermopatrone verwenden wir für Kessel über 32 kW oder für Anlagen ohne Pufferspeicher, bei denen keine höhere Betriebstemperatur des Kessels erforderlich ist. Die Verbindung mit Laddomat 22 ist viel einfacher und daher können wir es nur empfehlen.

Beim Anschluss des Kessels kann zum Schutz vor Kältekorrosion auch ein Thermoregelventil TV 60 °C (65 °C) oder ein regelgesteuertes Dreiwege-Mischventil mit Servoantrieb eingesetzt werden, das die Temperatur des Kessels aufrechterhält Wasserrücklauf zum Kessel min. 65 – 75 °C.

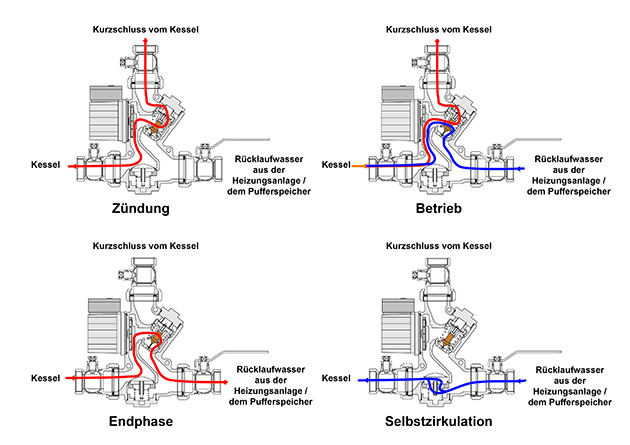

Laddomat 22 hat die Aufgabe:

• Stellen Sie sicher, dass der Kessel nach der Zündung schnell die Betriebstemperatur erreicht.
• Speicher mit geringem Volumenstrom auf hohe Temperatur laden, um eine optimale Schichtung im Speicher zu erreichen.
• Nach dem Aufheizen die restliche Wärme vom Kessel in den Tank übertragen.
• Bei Unterbrechung der Stromversorgung. Durchfluss und Stoppen der Umwälzpumpe, um überschüssige Wärme durch das Rückschlagventil vom Kessel zum Tank oder System durch Schwerkraftumwälzung teilweise abzuführen.

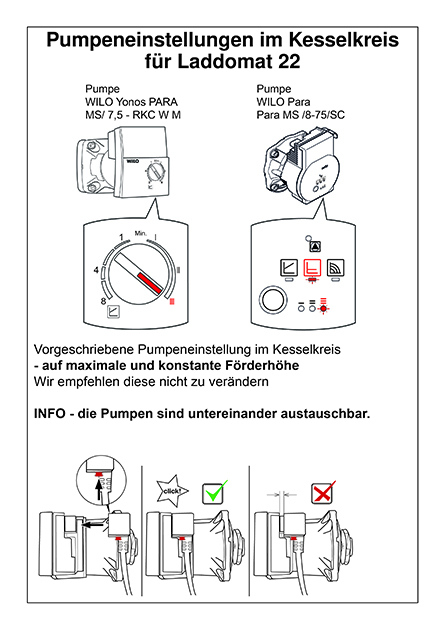

Korrekte Steckerverbindung und Pumpeneinstellungen

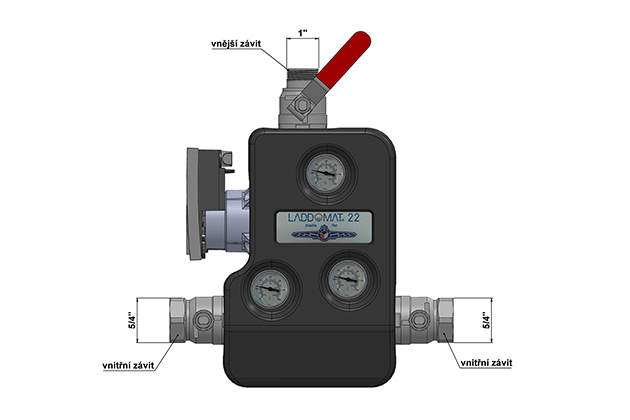

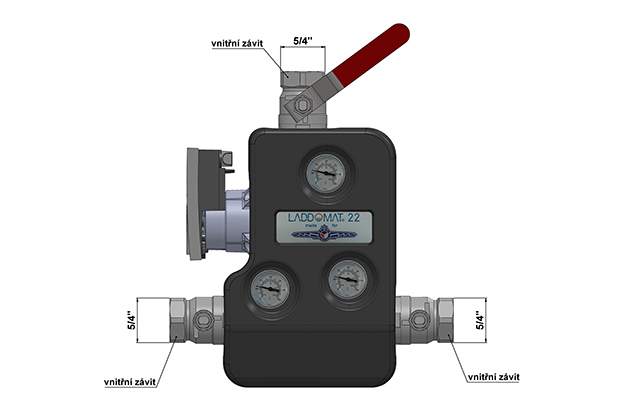

Varianten von Laddomat 22
